2020 TOYOTA MIRAI Manuale duso (in Italian)

289
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
attivata. • La velocità del veicolo non supera i 15 km/h circa.
• Sulla traiettoria di marcia è presente un oggetto statico a 2 - 4 m circa di distanza dal veicolo.
• La frenata di assistenza al parcheggio ha determinato che è necessario azionare i freni con più forza del normale per evitare
lo scontro.
●Controllo freni
• Il controllo limitazione della potenza del sistema a celle a combustibile è in fun-zione.
• La frenata di assistenza al parcheggio determina che è necessario azionare immediatamente i freni per evitare uno
scontro.
■Condizioni di disattivazione della fun- zione di frenata di assistenza al par-cheggio (oggetti statici)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
sistema a celle a combustibile • La frenata di assistenza al parcheggio è disattivata.
• Il sistema determina che lo scontro può essere evitato con l’uso normale dei freni.• L’oggetto statico non si trova più a 2 - 4 m
circa di distanza dal veicolo sulla direzione di marcia del veicolo.
●Controllo freni• La frenata di assistenza al parcheggio è disattivata.
• Sono trascorsi circa 2 secondi da quando il veicolo è stato fermato dall’intervento dei freni.
• Si preme il pedale del freno dopo che il vei- colo è stato fermato dall’intervento dei freni.
• L’oggetto statico non si trova più a 2 - 4 m circa di distanza dal veicolo sulla direzione di marcia del veicolo.
■Raggio di rilevamento della funzione di
frenata di assistenza al parcheggio (oggetti statici)
Il raggio di rilevamento della funzione di fre- nata di assistenza al parcheggio (oggetti sta-
tici) è diverso dal raggio di rilevamento del
sensore di assistenza al parcheggio Toyota. ( P.269) Pertanto, anche se il sensore di assistenza al parcheggio Toyota rileva un
oggetto e invia un avviso, la funzione di fre- nata di assistenza al parcheggio (oggetti sta-tici) potrebbe non intervenire.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
 P.267
■Situazioni in cui il sistema potrebbe intervenire anche in assenza di rischio di collisione
 P.268

290
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
*: Se in dotazione
Questa funzione si attiva nelle seguenti
situazioni se viene rilevato un veicolo
nella direzione di marcia del veicolo.
■Quando, durante una manovra in
retromarcia si avvicina un veicolo
e il pedale del freno non viene
premuto o viene premuto tardi
 P. 2 6 1
■La funzione di frenata di assistenza al
parcheggio (veicoli nell’area retro- stante) si attiva quando
La funzione è attiva quando la spia PKSB OFF non è accesa e non lampeggia
( P.108, 433), e tutte le seguenti condizioni sono soddisfatte:
●Controllo limitazione della potenza del sistema a celle a combustibile• La frenata di assistenza al parcheggio è
attivata. • La velocità del veicolo non supera i 15 km/h circa.
• Veicoli in avvicinamento dal lato posteriore destro o sinistro del veicolo che viaggiano a una velocità di almeno 8 km/h circa.
• La posizione del cambio è su R. • Il sistema di frenata di assistenza al par-cheggio determina che è necessario azio-
nare i freni con più forza del normale per evitare lo scontro con un veicolo in avvici-namento.
●Controllo freni• Il controllo limitazione della potenza del
sistema a celle a combustibile è in fun- zione.• Il sistema di frenata di assistenza al par-
cheggio determina che è necessaria una frenata di emergenza per evitare uno scon-tro con un veicolo in avvicinamento.
■Condizioni di disattivazione della fun-
zione di frenata di assistenza al par- cheggio (veicoli nell’area retrostante)
La funzione si disattiva se viene soddisfatta una delle seguenti condizioni:
●Controllo limitazione della potenza del sistema a celle a combustibile
• La frenata di assistenza al parcheggio è disattivata.• È possibile evitare la collisione utilizzando
normalmente i freni. • Non c’è più alcun veicolo in avvicinamento dal lato posteriore destro o sinistro del vei-
Funzione di frenata di assi-
stenza al parcheggio (vei-
coli nell’area retrostante)*
Se un sensore radar posteriore
rileva un veicolo in avvicina-
mento dal lato posteriore destro o
sinistro del veicolo e il sistema
determina che la possibilità di uno
scontro è alta, questa funzione
attiva i freni per ridurre la probabi-
lità di scontro con tale veicolo.
Esempi di intervento della fun-
zione
Tipi di sensori
AVVISO
■Per garantire il corretto funziona-
mento del sistema
 P.260

291
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
colo.
●Controllo freni
• La frenata di assistenza al parcheggio è disattivata.• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei freni.• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei freni.• Non c’è più alcun veicolo in avvicinamento
dal lato posteriore destro o sinistro del vei- colo.
■Area di rilevamento della funzione di frenata di assistenza al parcheggio (vei-
coli nell’area retrostante)
L’area di rilevamento della funzione di frenata di assistenza al parcheggio (veicoli nell’area retrostante) è diversa da quella della fun-
zione RCTA ( P.275). Pertanto, anche se la funzione RCTA rileva un veicolo e invia un avviso, la funzione di frenata di assistenza al
parcheggio (veicoli nell’area retrostante) potrebbe non attivarsi.
■Situazioni in cui il sistema potrebbe non funzionare correttamente
 P.276
■Situazioni in cui il sistema potrebbe
intervenire anche in assenza di rischio di collisione
 P.277
*: Se in dotazione
Quando viene rilevato un pedone dietro
il veicolo durante la retromarcia e il
pedale del freno non viene premuto o
viene premuto tardi.
Visualizza un messaggio per indurre il
conducente a reagire quando viene rile-
Funzione di frenata di assi-
stenza al parcheggio
(pedoni nell’area retro-
stante)*
Se il sensore a telecamera poste-
riore rileva un pedone dietro il vei-
colo durante la retromarcia e il
sistema determina che la possibi-
lità di collisione col pedone rile-
vato è elevata, un cicalino suona.
Se il sistema determina che la
possibilità di collisione con il
pedone rilevato è estremamente
elevata, i freni intervengono auto-
maticamente per cercare di ridurre
l’impatto dello scontro.
Esempi di attivazione del
sistema
Display dell’impianto multime-
diale

292
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
vato un pedone nell’area di rilevamento
dietro il veicolo. (Anche sul display
multi-informazioni e sull’Head-up
display [se in dotazione] compare un
messaggio).
Icona di rilevamento pedoni
Avviso di frenata
■La funzione di frenata di assistenza al parcheggio (pedoni nell’area retro-stante) interviene quando
La funzione è attiva quando la spia PKSB
OFF non è accesa e non lampeggia ( P.108, 433), e tutte le seguenti condizioni sono soddisfatte:
●Controllo limitazione della potenza del sistema a celle a combustibile
• La frenata di assistenza al parcheggio è attivata.• La velocità del veicolo non supera i
15 km/h. • La posizione del cambio è su R.• Il sensore a telecamera posteriore rileva
un pedone dietro il veicolo durante la retro- marcia e il sistema determina che la possi-bilità di collisione con il pedone rilevato è
elevata.
●Controllo freni
• Il controllo limitazione della potenza del sistema a celle a combustibile è in fun-zione.
• La frenata di assistenza al parcheggio determina che è necessario azionare urgentemente i freni per evitare di urtare il
pedone.
■Condizioni di disattivazione della fun- zione di frenata di assistenza al par-cheggio (pedoni nell’area retrostante)
La funzione si disattiva se viene soddisfatta
una delle seguenti condizioni:
●Controllo limitazione della potenza del
sistema a celle a combustibile • La frenata di assistenza al parcheggio è disattivata.
AVVISO
■Se la funzione di frenata di assi-
stenza al parcheggio (pedoni nell’area retrostante) interviene a vuoto
Premere immediatamente il pedale del
freno dopo l’intervento della funzione di frenata di assistenza al parcheggio (pedoni nell’area retros tante). (l’intervento
della funzione viene annullato se si preme il pedale del freno).
■Uso corretto della funzione di frenata
di assistenza al parcheggio (pedoni nell’area retrostante)
 P.279
A
B
NOTA
■Se sul display multi-informazioni
compare il messaggio “Frenata di assistenza al parcheggio non dispo-nibile. Rimuovere lo sporco dalla
telecamera posteriore.” e la spia PKSB OFF lampeggia
Se questo messaggio compare subito dopo aver portato l’interruttore di alimenta-
zione su ON, guidare il veicolo con cau- tela, controllando l’area circostante.

293
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
• È possibile evitare la collisione utilizzando normalmente i freni.• Il pedone dietro il veicolo non viene più rile-
vato.
●Controllo freni
• La frenata di assistenza al parcheggio è disattivata.• Sono trascorsi circa 2 secondi da quando il
veicolo è stato fermato dall’intervento dei freni.• Si preme il pedale del freno dopo che il vei-
colo è stato fermato dall’intervento dei freni.• Il pedone dietro il veicolo non viene più rile-
vato.
■Riattivazione della funzione di frenata di assistenza al parcheggio (pedoni nell’area retrostante)
 P.286
■Area di rilevamento della funzione di
frenata di assistenza al parcheggio (pedoni nell’area retrostante)
L’area di rilevamento della funzione di frenata di assistenza al parcheggio (pedoni nell’area
retrostante) è diversa da quella della fun- zione RCD ( P.280). Pertanto, anche se la funzione RCD rileva un pedone e invia un
avviso, la funzione di frenata di assistenza al parcheggio (pedoni nell’area retrostante) potrebbe non intervenire.
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
 P.281
■Situazioni in cui il sistema potrebbe intervenire inaspettatamente
 P.281
*: Se in dotazione
■Descrizione della funzione
Il sistema Advanced Park fornisce assi-
stenza nelle manovre di parcheggio in
retromarcia o in parallelo in un punto
selezionato sul display dell’impianto
multimediale o in uscita da un posto di
parcheggio fornendo indicazioni tramite
i display e il cicalino, oltre a cambiare la
posizione del cambio, azionare il
volante, il pedale dell’acceleratore e
quello del freno.
La visione panoramica su monitor può
anche visualizzare l’area davanti, dietro
e da sopra il veicolo, consentendo di
verificare le condizioni dell’area circo-
stante. Per informazioni sulla visione
panoramica su monitor, consultare
“Sistema di navigazione satellitare
Manuale di uso e manutenzione”.
A seconda delle condizioni del manto
stradale o del veicolo, della distanza tra
il veicolo e il posto di parcheggio, ecc.,
potrebbe non essere possibile fornire
assistenza per il parcheggio nel posto
desiderato.
Toyota Teammate Advan-
ced Park*
Advanced Park
AVVISO
■Quando si utilizza Advanced Park
●Non fare eccessivo affidamento sull’Advanced Park. Prestare sempre
attenzione all’area circostante mentre il veicolo è in movimento come si farebbe con una vettura qualsiasi.
●Prestare sempre attenzione all’area cir-costante al veicolo mentre il sistema è in funzione.

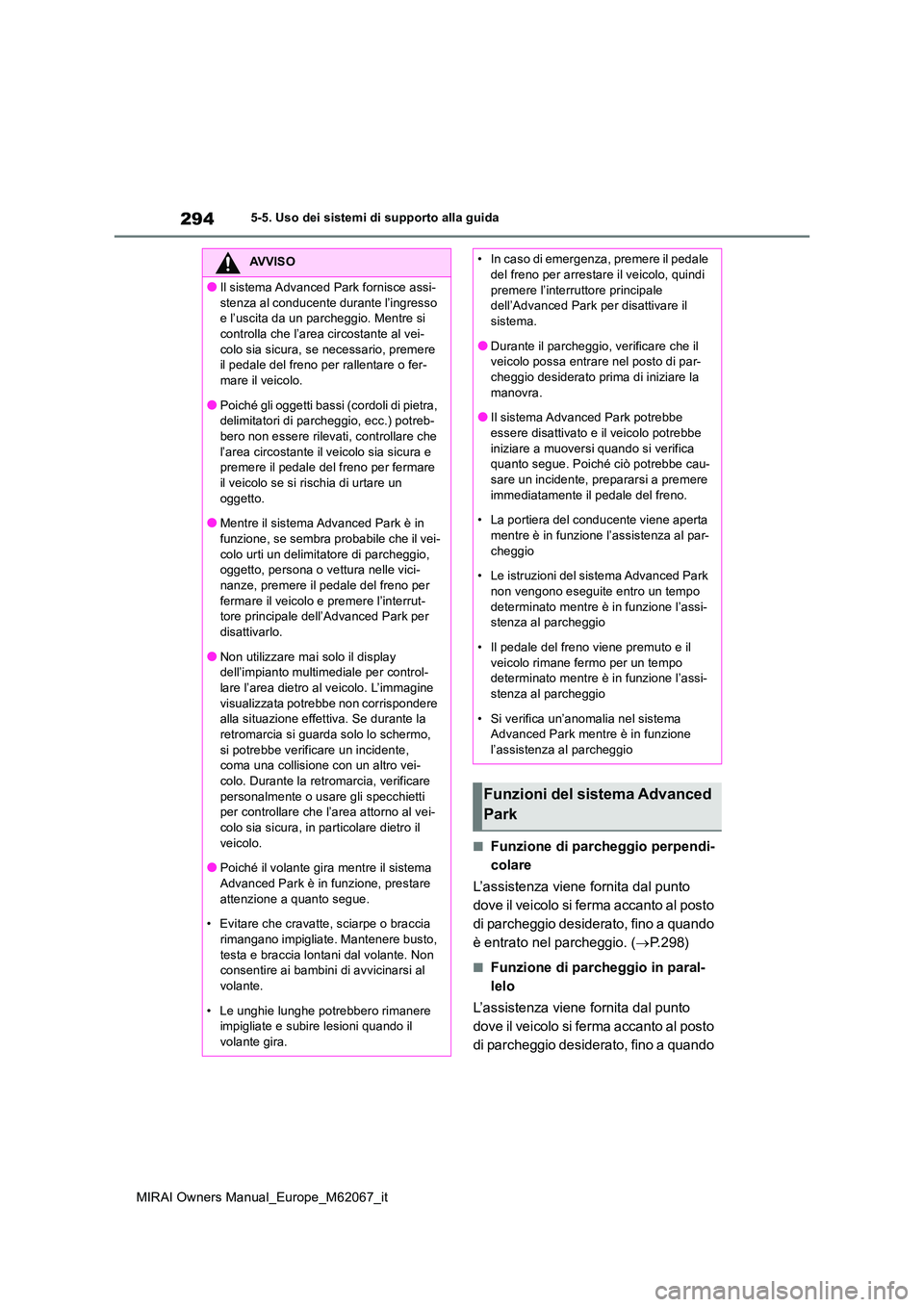

294
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
■Funzione di parcheggio perpendi-
colare
L’assistenza viene fornita dal punto
dove il veicolo si ferma accanto al posto
di parcheggio desiderato, fino a quando
è entrato nel parcheggio. ( P.298)
■Funzione di parcheggio in paral-
lelo
L’assistenza viene fornita dal punto
dove il veicolo si ferma accanto al posto
di parcheggio desiderato, fino a quando
AVVISO
●Il sistema Advanced Park fornisce assi-
stenza al conducente durante l’ingresso e l’uscita da un parcheggio. Mentre si controlla che l’area circostante al vei-
colo sia sicura, se necessario, premere il pedale del freno per rallentare o fer-mare il veicolo.
●Poiché gli oggetti bassi (cordoli di pietra, delimitatori di parcheggio, ecc.) potreb-bero non essere rilevati, controllare che
l’area circostante il veicolo sia sicura e premere il pedale del freno per fermare il veicolo se si rischia di urtare un
oggetto.
●Mentre il sistema Advanced Park è in funzione, se sembra probabile che il vei-
colo urti un delimitatore di parcheggio, oggetto, persona o vettura nelle vici-nanze, premere il pedale del freno per
fermare il veicolo e premere l’interrut- tore principale dell’Advanced Park per disattivarlo.
●Non utilizzare mai solo il display dell’impianto multimediale per control-lare l’area dietro al veicolo. L’immagine
visualizzata potrebbe non corrispondere alla situazione effettiva. Se durante la
retromarcia si guarda solo lo schermo, si potrebbe verificare un incidente, coma una collisione con un altro vei-
colo. Durante la retromarcia, verificare personalmente o usare gli specchietti per controllare che l’area attorno al vei-
colo sia sicura, in particolare dietro il veicolo.
●Poiché il volante gira mentre il sistema
Advanced Park è in funzione, prestare attenzione a quanto segue.
• Evitare che cravatte, sciarpe o braccia
rimangano impigliate. Mantenere busto, testa e braccia lontani dal volante. Non consentire ai bambini di avvicinarsi al
volante.
• Le unghie lunghe potrebbero rimanere impigliate e subire lesioni quando il
volante gira.
• In caso di emergenza, premere il pedale del freno per arrestare il veicolo, quindi
premere l’interruttore principale dell’Advanced Park per disattivare il sistema.
●Durante il parcheggio, verificare che il veicolo possa entrare nel posto di par-cheggio desiderato prima di iniziare la
manovra.
●Il sistema Advanced Park potrebbe essere disattivato e il veicolo potrebbe
iniziare a muoversi quando si verifica quanto segue. Poiché ciò potrebbe cau-sare un incidente, prepararsi a premere
immediatamente il pedale del freno.
• La portiera del conducente viene aperta mentre è in funzione l’assistenza al par-
cheggio
• Le istruzioni del sistema Advanced Park non vengono eseguite entro un tempo
determinato mentre è in funzione l’assi- stenza al parcheggio
• Il pedale del freno viene premuto e il
veicolo rimane fermo per un tempo determinato mentre è in funzione l’assi-stenza al parcheggio
• Si verifica un’anomalia nel sistema Advanced Park mentre è in funzione l’assistenza al parcheggio
Funzioni del sistema Advanced
Park

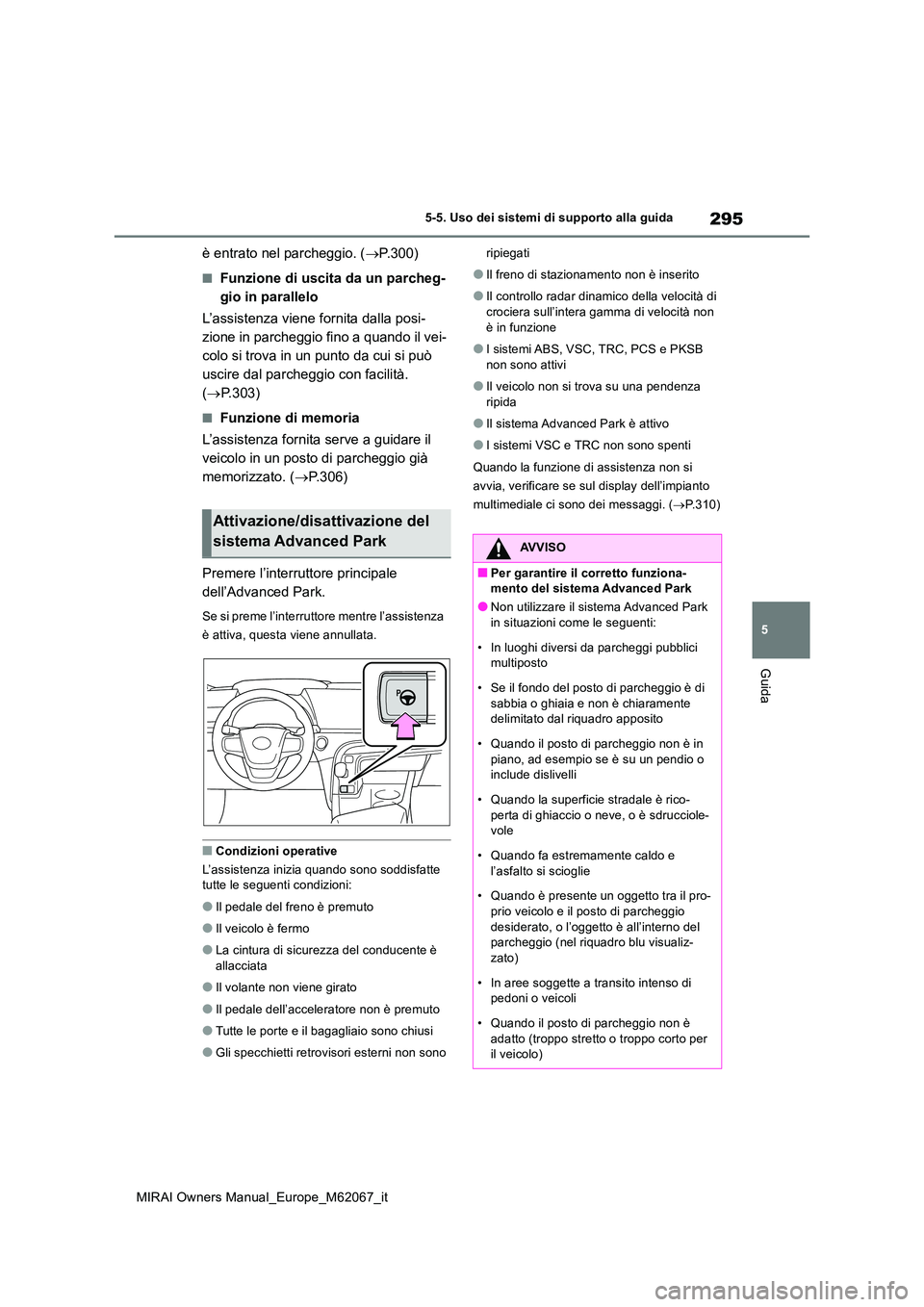

295
5
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Guida
è entrato nel parcheggio. (P.300)
■Funzione di uscita da un parcheg-
gio in parallelo
L’assistenza viene fornita dalla posi-
zione in parcheggio fino a quando il vei-
colo si trova in un punto da cui si può
uscire dal parcheggio con facilità.
( P.303)
■Funzione di memoria
L’assistenza fornita serve a guidare il
veicolo in un posto di parcheggio già
memorizzato. ( P.306)
Premere l’interruttore principale
dell’Advanced Park.
Se si preme l’interruttore mentre l’assistenza
è attiva, questa viene annullata.
■Condizioni operative
L’assistenza inizia quando sono soddisfatte tutte le seguenti condizioni:
●Il pedale del freno è premuto
●Il veicolo è fermo
●La cintura di sicurezza del conducente è
allacciata
●Il volante non viene girato
●Il pedale dell’acceleratore non è premuto
●Tutte le porte e il bagagliaio sono chiusi
●Gli specchietti retrovisori esterni non sono
ripiegati
●Il freno di stazionamento non è inserito
●Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità non
è in funzione
●I sistemi ABS, VSC, TRC, PCS e PKSB
non sono attivi
●Il veicolo non si trova su una pendenza
ripida
●Il sistema Advanced Park è attivo
●I sistemi VSC e TRC non sono spenti
Quando la funzione di assistenza non si
avvia, verificare se sul display dell’impianto
multimediale ci sono dei messaggi. ( P.310)
Attivazione/disattivazione del
sistema Advanced ParkAVVISO
■Per garantire il corretto funziona- mento del sistema Advanced Park
●Non utilizzare il sistema Advanced Park in situazioni come le seguenti:
• In luoghi diversi da parcheggi pubblici multiposto
• Se il fondo del posto di parcheggio è di
sabbia o ghiaia e non è chiaramente delimitato dal riquadro apposito
• Quando il posto di parcheggio non è in piano, ad esempio se è su un pendio o include dislivelli
• Quando la superficie stradale è rico- perta di ghiaccio o neve, o è sdrucciole-vole
• Quando fa estremamente caldo e l’asfalto si scioglie
• Quando è presente un oggetto tra il pro-
prio veicolo e il posto di parcheggio desiderato, o l’oggetto è all’interno del parcheggio (nel riquadro blu visualiz-
zato)
• In aree soggette a transito intenso di pedoni o veicoli
• Quando il posto di parcheggio non è adatto (troppo stretto o troppo corto per il veicolo)

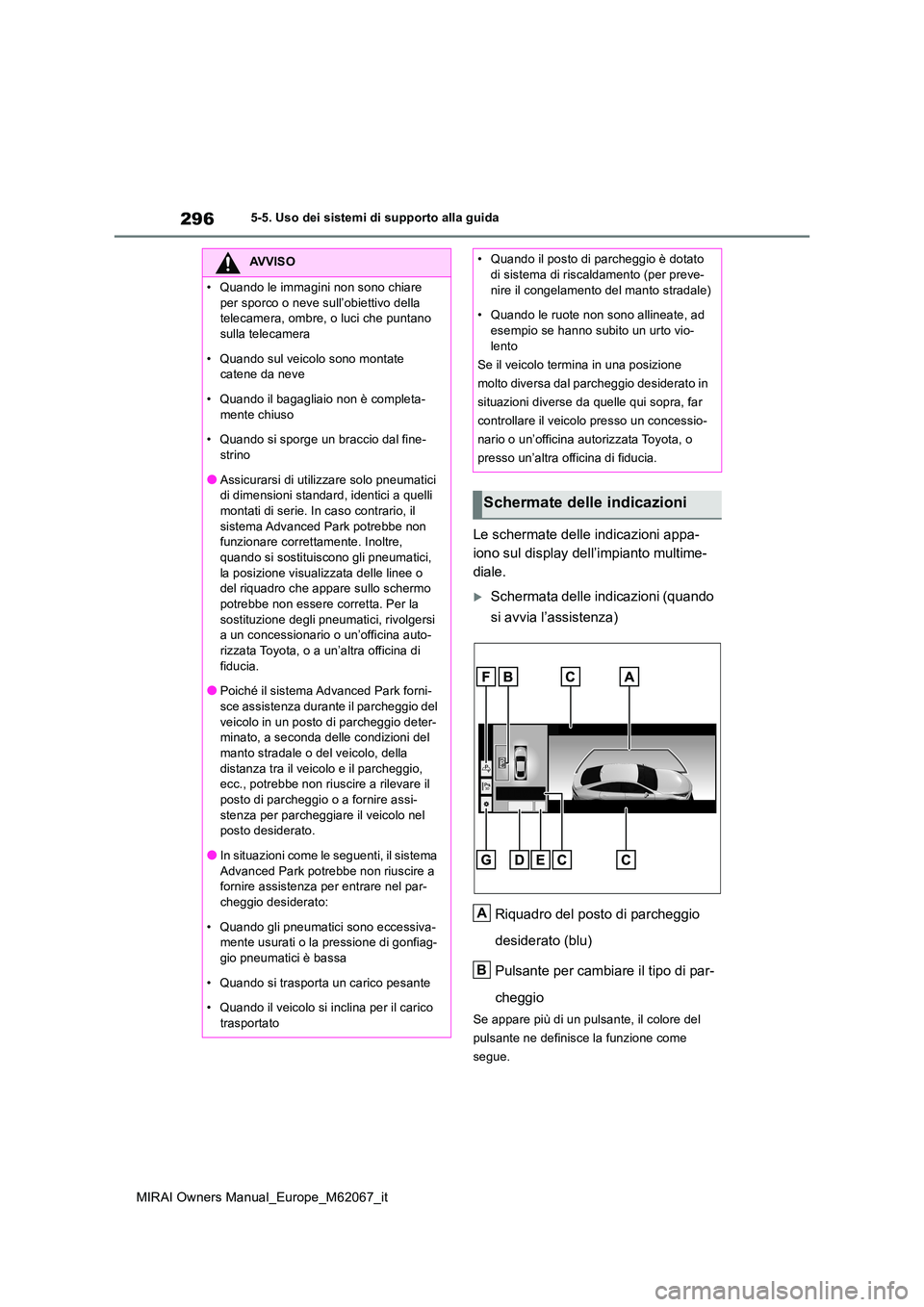

296
MIRAI Owners Manual_Europe_M62067_it
5-5. Uso dei sistemi di supporto alla guida
Le schermate delle indicazioni appa-
iono sul display dell’impianto multime-
diale.
Schermata delle indicazioni (quando
si avvia l’assistenza)
Riquadro del posto di parcheggio
desiderato (blu)
Pulsante per cambiare il tipo di par-
cheggio
Se appare più di un pulsante, il colore del
pulsante ne definisce la funzione come
segue.
AVVISO
• Quando le immagini non sono chiare
per sporco o neve sull’obiettivo della telecamera, ombre, o luci che puntano sulla telecamera
• Quando sul veicolo sono montate catene da neve
• Quando il bagagliaio non è completa-
mente chiuso
• Quando si sporge un braccio dal fine- strino
●Assicurarsi di utilizzare solo pneumatici di dimensioni standard, identici a quelli montati di serie. In caso contrario, il
sistema Advanced Park potrebbe non funzionare correttamente. Inoltre, quando si sostituiscono gli pneumatici,
la posizione visualizzata delle linee o del riquadro che appare sullo schermo potrebbe non essere corretta. Per la
sostituzione degli pneumatici, rivolgersi a un concessionario o un’officina auto-rizzata Toyota, o a un’altra officina di
fiducia.
●Poiché il sistema Advanced Park forni- sce assistenza durante il parcheggio del
veicolo in un posto di parcheggio deter- minato, a seconda delle condizioni del
manto stradale o del veicolo, della distanza tra il veicolo e il parcheggio, ecc., potrebbe non riuscire a rilevare il
posto di parcheggio o a fornire assi- stenza per parcheggiare il veicolo nel posto desiderato.
●In situazioni come le seguenti, il sistema Advanced Park potrebbe non riuscire a fornire assistenza per entrare nel par-
cheggio desiderato:
• Quando gli pneumatici sono eccessiva- mente usurati o la pressione di gonfiag-
gio pneumatici è bassa
• Quando si trasporta un carico pesante
• Quando il veicolo si inclina per il carico
trasportato
• Quando il posto di parcheggio è dotato di sistema di riscaldamento (per preve-
nire il congelamento del manto stradale)
• Quando le ruote non sono allineate, ad esempio se hanno subito un urto vio-
lento
Se il veicolo termina in una posizione
molto diversa dal parcheggio desiderato in
situazioni diverse da quelle qui sopra, far
controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Schermate delle indicazioni
A
B
