2020 Peugeot Boxer Kullanım Kılavuzu (in Turkish)

135
Teknik özellikler
9Tanımlama ögeleri

A. Üretici levhası

Bu levha, kaputun altında, ön tamponun
traversinde bulunur.1 -
Avrupa bütün taşıt tipleri onay numarası
2 - Araç tanımlama numarası (VIN)
3 - Teknik olarak izin verilen azami ağırlık
(TİAA)
4 - Hareket halindeki izin verilen toplam
ağırlık (HHKTA)
5.1 - Ön dingilde azami ağırlık
5.2 - Arka dingilde azami ağırlık
B. Kaporta üzerindeki seri
numarası
C. Lastikler


Sürücünün yan kapı direğine yapıştırılan bu
etiket (gösterilenden farklı olabilir), aşağıdakileri
belirtir:
– lastik ebatları,– yüklü araç için lastik şişirme basınçları.Hava basınçlarının kontrolü en az ayda bir,
lastikler soğukken yapılmalıdır.
D. Boya kodu
Bu referans numarası, motor kaputunun altında
ön traversin üzerinde bulunur.
E. Kaporta üzerindeki seri
numarası
Seri numarası, sağ tarafta, basamak seviyesinde
plastik kapağın altında bulunur.
Etiket terimleri sözlüğü
Bu başlık, araçta bulunan etiketlerde yazan tüm
metinleri bir araya getirir.
Tanımlama ögeleri hakkında daha fazla
bilgi için ilgili başlığa bakınız.

136
Teknik özellikler
Motor kaputunun altı

A
Orijinal boya
Renk
Kod
Boya
B
YALNIZCA ÇEKME/ÇEKTİRME İÇİN
C
TEHLİKE
MOTOR OTOMATİK ÇALIŞABİLİR.
KONTAKTAN ANAHTARINI MOTOR KAPUTU
AÇIKKEN ÇIKARTINIZ.
D


1 - DİKKAT
ORİJİNAL YAĞLAR VE SIVILAR
Motor yağıŞanzıman
Radyatör Frenleme
Ön cam yıkayıcı Hidrolik direksiyon
BAKIM KİTABINA
BAKINIZ. GÖZLERİNİZİ
KORUYUNUZ.
2 - GÜVENLİK
Orijinal yedek parçaların, sıvıların ve yağların
kullanılması ve bakım planına uyulması,
aracınızın güvenliğinin ve güvenilirliğinin
zamanla kaybolmamasını ve ilk günkü gibi
olmasını sağlar.
3 - TEHLİKE
ÇOCUKLARDAN
UZAK TUTUNUZ.ATEŞTEN
UZAK
TUTUNUZ.DOKUNMAYINIZ.
MOTOR
SICAKKEN
TA PAY I
ÇIKARTMAYINIZ
PATLAMA KOROZİF
SIVI
MOTOR DURURKEN
BİLE OTOMATİK OLARAK
ÇALIŞABİLİR. AÇMAYINIZ
YÜKSEK
BASINÇLI
GAZ.
MOTOR OTOMATİK
ÇALIŞABİLİR. KONTAKTAN
ANAHTARINI MOTOR
KAPUTU AÇIKKEN
ÇIKARTINIZ. YÜKSEK
GERİLİM
Yakıt deposu kapağında

TEHLİKE YAVAŞÇA ÇIKARTINIZ.
YAKIT BUHARI YARALANMALARA YOL
AÇABİLİR.

137
Teknik özellikler
9Yakıt deposu kapağında

TEHLİKE YAVAŞÇA ÇIKARTINIZ.
YAKIT BUHARI YARALANMALARA YOL
AÇABİLİR.
Arka oturma sırasında

A
Yatırmadan evvel sırtlığı itiniz.
B
AÇMAK İÇİN ÇEKİNİZ.
C
YATIRMAK İÇİN 1 NOLU KOLU ÇEKİNİZ
(SIRTLIĞIN KISMİ YATIRILMASI).
TAMAMEN YATIRMAK İÇİN 2 NOLU KOLU
ÇEKİNİZ (SIRTLIĞIN TAMAMEN YATIRILMASI).


D
YATIRILMIŞ KOLTUĞUN ARKASINDA VEYA
1. SIRAYA EŞYA KOYARAK SEYAHAT
ETMEYİNİZ.
E
YATIRMAK İÇİN ÇEKİNİZ

138
Özellikler
Çift sıralı kabin
Furgon sürümlerinde sunulan çift sıralı kabin, bir oturma
sırası koltuğu, koltuk kemerleri,
bir saklama bölmesi ve yan
pencerelerden oluşur.
Konfor ve güvenlik sağlayan çok dayanıklı bir
yüksek paravan ile yükleme alanından ayrılır.
Arka oturma sırası

Bu ergonomik oturma sırası 4 kişiliktir.
Yerleştirme alanı

Oturma sırasının altında bir yerleştirme alanı
bulunur.
Kabinden erişmek için minderi öne doğru
deviriniz.
Taşıma esnasında oturma sırasının minderini devirmeyiniz.
Kabin sabitleme yapısına herhangi bir şey
iliştirmeyiniz.
Ruhsatta belirtilen yolcu sayısını aşmayınız.
Arka tarafta, yükleme alanı yalnızca eşya taşımak için tasarlanmıştır.
Malların veya ağır eşyaların yükleme alanının
en önüne (kabine doğru) yerleştirilmesi ve
tabandaki istifleme halkalarını kullanılarak
kayışlarla sabitlenmesi tavsiye olunur.
Çocuk koltukları
Kabinin arka oturma yerlerine çocuk
koltuğu, yükseltici, portbebe veya beşik
takmayınız.
Şasi kabin / Düz kasa
kabin
Şasi kabin ve düz kasa kabin sürümleri, bir kabin, sabit düz
kasa ve özel arka lambalar ile
donatılmıştır.
Bu sürümler, ayrıca başka ekipmanla da
sunulabilmektedir.
– bir çift kabin,– bir damperli kamyon.
Ekipmanın tamamı hakkında daha fazla
bilgi için ilgili başlığa bakınız.
Bir ampulün değiştirilmesi
Ampul tipleri hakkında daha fazla bilgi
için ilgili başlığa bakınız.
Arka lambalar

1. Sinyal lambaları
B tipi , PY21W - 21W
2. Fren lambaları
B tipi , P21W - 21W
3. Park lambaları
A tipi, W5W - 5W
4. Geri vites lambaları
A tipi, W16W - 16W
5. Sis lambaları
A tipi, W16W - 16W
► Bozuk ampulü bulunuz.

139
Özellikler
10Arka lambalar

1.Sinyal lambaları
B tipi , PY21W - 21W
2. Fren lambaları
B tipi , P21W - 21W
3. Park lambaları
A tipi, W5W - 5W
4. Geri vites lambaları
A tipi, W16W - 16W
5. Sis lambaları
A tipi, W16W - 16W
► Bozuk ampulü bulunuz.

► Dört sabitleme vidasını mercek ünitesinden sökünüz.► Merceği kendinize doğru çekiniz.► Ampulü değiştiriniz.Her bir ampulü yerine geri takmak için işlemleri
ters sırayla gerçekleştiriniz.

140
Özellikler

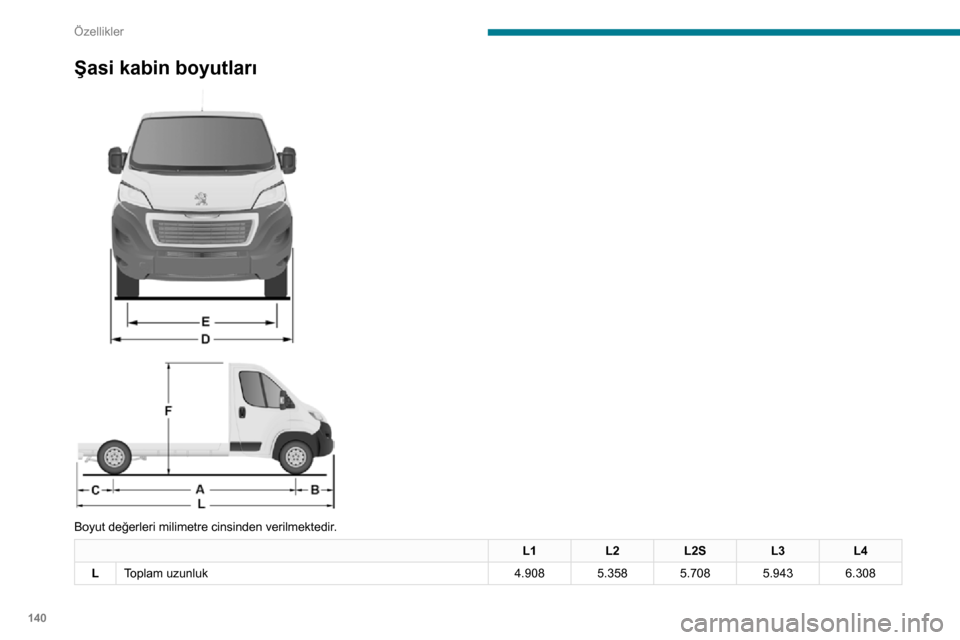

Şasi kabin boyutları



Boyut değerleri milimetre cinsinden verilmektedir.
L1 L2L2S L3L4
L Toplam uzunluk 4.9085.3585.7085.9436.308

141
Özellikler
10L1L2L2S L3L4
A Dingil mesafesi 3.0003.4503.8004.0354.035
B Ön uzunluk 948
C Arka uzunluk 9601.325
D Genişlik (aynalar ile/olmadan) 2,508/2,050
- Yapılandırılabilir genişlik 2.207
- Azami yapılandırılabilir genişlik 2.350
E Ön iz genişliği 1.810
- Arka iz genişliği 1.790
- Artırılmış arka iz genişliği 1.980
F Toplam yükseklik 2.254
- Azami yapılandırılabilir yükseklik 3.500

142
Özellikler
Platform kabin boyutları



Boyut değerleri milimetre cinsinden verilmektedir.
L1 L2L2SL3L4
L Toplam uzunluk 5.2935.7436.0936.3286.693
Çift kabin
Şasili kabin ve düz kasa kabin sürümlerinde sunulan çift kabin,
bir oturma sırası koltuğu, koltuk
kemerleri, bir saklama bölmesi
ve yan pencerelerden oluşur.
