2
İçindekiler
■
Toplu bakış
■
Eko-sürüş
1Gösterge panelleri
Gösterge paneli 6
Gösterge ve uyarı lambaları 6
Göstergeler 10
Araç konfigürasyonu (MOD)
13
Dokunmatik ekran sesi ve
multimedya sistemi
18
Tarih ve saat ayarının yapılması 19
Yol bilgisayarı 19
Yol bilgisayarı 19
2Erişim
Anahtar 21
Uzaktan kumanda 21
Ön kapılar 24
Sürgülü yan kapı 24
Arka kapılar 25
Alarm 26
Elektrikli camlar 27
3Ergonomi ve konfor
Ön koltuklar 28
Ön oturma sırası koltuğu 29
Arka koltuklar 30
Arka oturma sırası koltuğu 30
Direksiyon simidi ayarı 31
Dikiz aynaları 32
Isıtma ve Havalandırma 32
Isıtma / Manuel klima 33
Otomatik klima 34
Ek ısıtma sistemleri 35
Arka ısıtma/klima 36
İlave programlanabilir ısıtma 37
Ön cam buğu giderme - buz çözdürme 39
Arka camın buzunun çözdürülmesi 39
Kabin yerleşimi
39
Arka düzenlemeler 43
Dış düzenlemeler 45
4Aydınlatma ve görüş
Aydınlatma kumandaları 47
Sinyal lambaları 47
Otomatik kısa/uzun far değişimi 48
Far yükseklik ayarı 49
Cam sileceği kumandası 50
Cam silecek süpürgesinin değişimi 51
5Güvenlik
Genel güvenlik tavsiyeleri 52
Flaşörler 52
Sesli uyarı 52
Elektronik denge kontrolü (ESC) 53
Emniyet kemerleri 56
Hava yastıkları 58
Çocuk koltukları 59
Ön yolcu hava yastığını devrede
dışı bırakma
61
ISOFIX koltuklar 62
Çocuk güvenliği 64
6Sürüş
Sürüş önerileri 65
Motoru başlatma-durdurma 68
Akü bekleme sistemi 68
Park freni 69
Vites kutuları 69
Vites değiştirme göstergesi
70
Stop & Start 70
Yokuşta kalkış desteği 72
Lastikte düşük hava basıncı algılama 72
Pnömatik süspansiyon 73
Sürüş ve manevra yardımları -
Genel tavsiyeler
74
Hız Limiti Tanıma ve Önerisi 76
Hız sınırlayıcı 77
Hız sabitleyici - özel tavsiyeler 79
Hız sabitleyici 79
Hız sabitleyici (3L HDi motor) 80
Şeritten Çıkma Uyarısı 81
Römork algılaması ile Kör Nokta
Uyarı Sistemi
84
Aktif Güvenlik Freni ve Akıllı
acil fren asistanı ile Çarpışma Riski Uyarısı
85
Geri park sensörleri 88
Geri Görüş Kamerası 88
7Pratik bilgiler
Yakıt 91
Page 5 of 196

3
İçindekiler
Yakıt Uyumluluğu 92
Kar zincirleri 92
Bir römorkun çekilmesi 93
Alet kullanmadan sökülebilen
topuzlu çekme tertibatı
93
Tavana monte edilen taşıma sistemi 95
Motor kaputu 96
Dizel motorlar 97
Seviyelerin kontrolü 97
Kontroller
99
AdBlue® (BlueHDi motorlar) 102
8Arıza durumunda
Geçici lastik onarım kiti 105
Stepne 106
Bir ampulün değiştirilmesi 11 2
Sigortanın değiştirilmesi 11 712 V akü 121
Aracın çekilmesi 124
9Teknik özellikler
Motorlar ve çekilebilir yüklerin özellikleri 126
Dizel motorlar 127
Ağırlıklar 128
Boyutlar 131
Tanımlama ögeleri 135
Etiket terimleri sözlüğü 135
10Özellikler
Çift sıralı kabin 138
Şasi kabin / Düz kasa kabin 138
Çift kabin 143
Düşük yan üst 147
11Ses sistemi
İlk adımlar 153
Direksiyona monte kumandalar. 153
Radyo 154
Medya 155
Telefon 156
Ayarlar
156
Sesli komutlar 157
12 Dokunmatik ekran sesi ve telematik sistemi
İlk adımlar
160
Direksiyona monte kumandalar. 161
Menüler 161
Radyo 162
DAB (Digital Audio Broadcasting)Radyosu 163
Medya 163
Navigasyon 165
Telefon 168
Araç bilgileri 170
Ayarlar 170
Sesli komutlar 171
13ALPINE® X902D sistemi
İlk adımlar 175
Menüler 176
■
Alfabetik dizin
Page 6 of 196
4
Toplu bakış
Göstergeler ve
kumandalar
1.Sigorta kutusu
2. İlave programlanabilir ısıtma
3. Pnömatik süspansiyon / Okuma lambaları /
Ek arka havalandırma
4. Hız sabitleyici / hız sınırlayıcı kumandaları
5. Araç konfigürasyonu / Far yüksekliği / Ön/
arka sis lambaları
6. Aydınlatma kontrolü ve yön göstergesi
halkası
7. Gösterge paneli ekranı
8. Cam sileceği / cam yıkayıcı / yol bilgisayarı
kumandaları 9.
Kontak anahtarı
10. Sürücü ön hava yastığı/Korna
11 . Ses sistemi, direksiyona takılı kumandalar
Orta konsol
1.Ses sistemi / Navigasyon
2. Isıtma / Klima
3. Saklama bölmesi / Çıkarılabilir kül tablası
4.
12 volt aksesuar soketi (180 W maks.)
5. USB soketi / Çakmak
6. Dinamik denge kontrolü (DSC/ASR) / Akıllı
çekiş kontrolü
7. Yokuş iniş kontrol yardımı
8. Şerit değişimi uyarı sistemi
9. Flaşörler
10. Merkezi kilitleme / Kilitleme göstergesi
lambası
11 . Buz Giderme / Buğu Giderme 12.
Vites kolu
Page 7 of 196

5

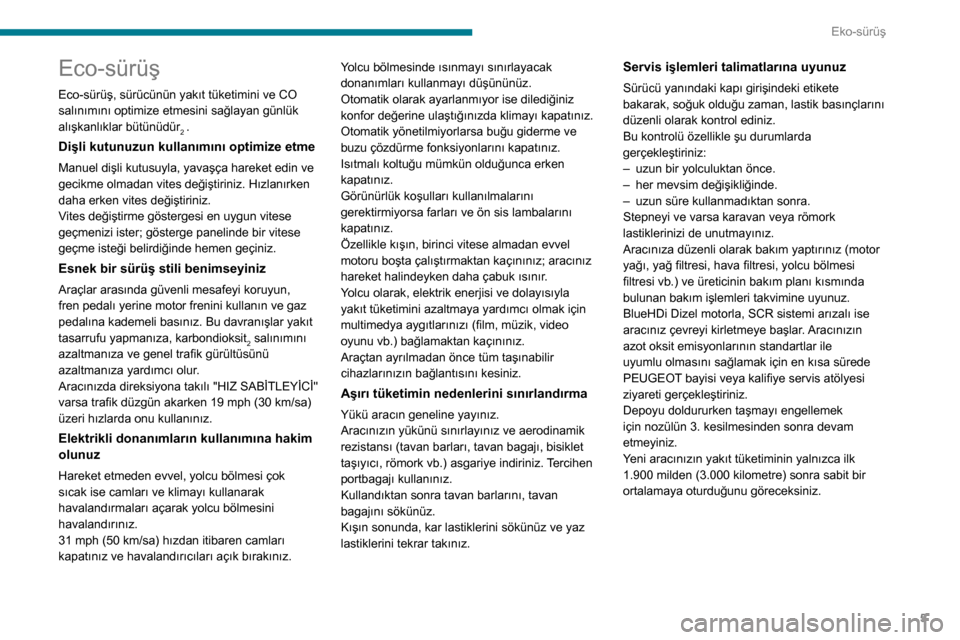

Eko-sürüş
Eco-sürüş
Eco-sürüş, sürücünün yakıt tüketimini ve CO
salınımını optimize etmesini sağlayan günlük
alışkanlıklar bütünüdür
2 .
Dişli kutunuzun kullanımını optimize etme
Manuel dişli kutusuyla, yavaşça hareket edin ve
gecikme olmadan vites değiştiriniz. Hızlanırken
daha erken vites değiştiriniz.
Vites değiştirme göstergesi en uygun vitese
geçmenizi ister; gösterge panelinde bir vitese
geçme isteği belirdiğinde hemen geçiniz.
Esnek bir sürüş stili benimseyiniz
Araçlar arasında güvenli mesafeyi koruyun,
fren pedalı yerine motor frenini kullanın ve gaz
pedalına kademeli basınız. Bu davranışlar yakıt
tasarrufu yapmanıza, karbondioksit
2 salınımını
azaltmanıza ve genel trafik gürültüsünü
azaltmanıza yardımcı olur.
Aracınızda direksiyona takılı "HIZ SABİTLEYİCİ"
varsa trafik düzgün akarken 19 mph (30 km/sa) üzeri hızlarda onu kullanınız.
Elektrikli donanımların kullanımına hakim
olunuz
Hareket etmeden evvel, yolcu bölmesi çok
sıcak ise camları ve klimayı kullanarak
havalandırmaları açarak yolcu bölmesini
havalandırınız.
31 mph (50 km/sa) hızdan itibaren camları kapatınız ve havalandırıcıları açık bırakınız. Yolcu bölmesinde ısınmayı sınırlayacak
donanımları kullanmayı düşününüz.
Otomatik olarak ayarlanmıyor ise dilediğiniz
konfor değerine ulaştığınızda klimayı kapatınız.
Otomatik yönetilmiyorlarsa buğu giderme ve
buzu çözdürme fonksiyonlarını kapatınız.
Isıtmalı koltuğu mümkün olduğunca erken
kapatınız.
Görünürlük koşulları kullanılmalarını
gerektirmiyorsa farları ve ön sis lambalarını
kapatınız.
Özellikle kışın, birinci vitese almadan evvel
motoru boşta çalıştırmaktan kaçınınız; aracınız
hareket halindeyken daha çabuk ısınır.
Yolcu olarak, elektrik enerjisi ve dolayısıyla
yakıt tüketimini azaltmaya yardımcı olmak için
multimedya aygıtlarınızı (film, müzik, video
oyunu vb.) bağlamaktan kaçınınız.
Araçtan ayrılmadan önce tüm taşınabilir
cihazlarınızın bağlantısını kesiniz.
Aşırı tüketimin nedenlerini sınırlandırma
Yükü aracın geneline yayınız.
Aracınızın yükünü sınırlayınız ve aerodinamik
rezistansı (tavan barları, tavan bagajı, bisiklet
taşıyıcı, römork vb.) asgariye indiriniz. Tercihen
portbagajı kullanınız.
Kullandıktan sonra tavan barlarını, tavan
bagajını sökünüz.
Kışın sonunda, kar lastiklerini sökünüz ve yaz
lastiklerini tekrar takınız.
Servis işlemleri talimatlarına uyunuz
Sürücü yanındaki kapı girişindeki etikete
bakarak, soğuk olduğu zaman, lastik basınçlarını
düzenli olarak kontrol ediniz.
Bu kontrolü özellikle şu durumlarda
gerçekleştiriniz:
– uzun bir yolculuktan önce.– her mevsim değişikliğinde.– uzun süre kullanmadıktan sonra.Stepneyi ve varsa karavan veya römork
lastiklerinizi de unutmayınız.
Aracınıza düzenli olarak bakım yaptırınız (motor
yağı, yağ filtresi, hava filtresi, yolcu bölmesi
filtresi vb.) ve üreticinin bakım planı kısmında
bulunan bakım işlemleri takvimine uyunuz.
BlueHDi Dizel motorla, SCR sistemi arızalı ise
aracınız çevreyi kirletmeye başlar. Aracınızın
azot oksit emisyonlarının standartlar ile
uyumlu olmasını sağlamak için en kısa sürede
PEUGEOT bayisi veya kalifiye servis atölyesi
ziyareti gerçekleştiriniz.
Depoyu doldururken taşmayı engellemek
için nozülün 3. kesilmesinden sonra devam
etmeyiniz.
Yeni aracınızın yakıt tüketiminin yalnızca ilk
1.900 milden (3.000 kilometre) sonra sabit bir
ortalamaya oturduğunu göreceksiniz.
Page 8 of 196

6
Gösterge panelleri
Gösterge paneli
1.Kilometre saati (mph veya km/s)
2. Ekran
3. Yakıt göstergesi
4. Soğutma suyu sıcaklığı
5. Devir sayacı (dev/dak x 1.000)
Seviye 1 görüntüleme ekranı
Alt kısımda:– Saat,– Dış sıcaklık,– Katedilen mil/kilometre– Yol bilgisayarı (katedilecek mesafe, yakıt tüketimi vb.),– Far yüksekliği,– Programlanabilir aşırı hız uyarısı,– Hız sınırlayıcı veya hız sabitleyici,
– Vites değiştirme göstergesi,– Stop & Start.Üst kısımda:– Tarih,– Servis göstergesi,– Uyarı mesajları,– İşlev durum mesajları,– Araç konfigürasyonu.
Seviye 2 görüntüleme ekranı
Sol kısımda:– Saat,– Dış sıcaklık,– Uyarı veya durum lambaları,– Hız sınırlayıcı veya hız sabitleyici.Sağ kısımda:– Tarih,– Servis göstergesi,– Yol bilgisayarı (katedilecek mesafe, yakıt tüketimi vb.),– Uyarı mesajları,– İşlev durum mesajları,– Araç konfigürasyonu,– Far yüksekliği,– Katedilen mil/kilometre.
Araç ve kumandaların
parlaklığı
Araç ve kumandaların parlaklığı, park lambaları yanar haldeyken MOD
düğmesiyle ayarlanabilir.
Araç konfigürasyonu (MOD) hakkında daha
fazla bilgi edinmek için ilgili başlığa bakınız.
Gösterge ve uyarı
lambaları
Uyarı ve gösterge lambası sürücüye bir arızanın
meydana geldiğini (uyarı lambası) veya bir
sistemin çalışmasını (gösterge lambasının
çalışması veya devre dışı bırakılması) haber
verir. Bazı lambalar iki şekilde (sabit veya yanıp
sönme) ve/veya çeşitli renklerde yanar.
İlgili uyarılar
Bir lamba yanarken aynı anda sesli bir
sinyal verilebilir ve/veya ekranda bir mesaj
görüntülenebilir.
Aydınlatma türünün aracın çalışma durumuyla
ilişkilendirilmesi, durumun normal olup
olmadığını veya bir arızanın oluşup oluşmadığını
belirleyebilir: daha fazla bilgi için her bir
lambanın açıklamasına bakınız.
Kontak açıldığında
Aracın kontağı açıldığında, bazı kırmızı veya
turuncu uyarı lambaları birkaç saniye boyunca
yanar. Bu uyarı lambaları, motor çalıştırıldıktan
hemen sonra sönmelidir.
