63
Эргономика и комфорт
3Состояние
контрольной
лампыЗначение
Зеленый, горит
постоянно Совместимые устройства
обнаружены.
Идет зарядка.
Оранжевый,
мигает В зоне зарядки обнаружен
посторонний предмет.
Устройство уложено не по
центру зоны зарядки.
Оранжевый,
горит не мигая Не работает датчик зарядки
устройства.
Высокая температура
аккумуляторной батерии
устройства.
Неисправность зарядного
устройства.


В случае загорания оранжевой контрольной лампы:
–
у берите устройство, затем положите его по
центру зоны зарядки.
или
–

у
берите устройство и через четверть часа
повторите попытку зарядить его.
Если проблема остается, проверьте
систему в сервисной сети PEUGEOT или в
специализированном техцентре.
Передний подлокотник
В нем имеется вещевой ящик.
Открывание

► Нажмите на рычажок под крышкой.
Крышка открывается в виде двух створок.
Закрывание

► Опустите обе створки крышки.
Коврики
Укладка коврика

Для первой укладки коврика со стороны водителя
используйте только те фиксаторы, которые
приложены к нему в комплекте.
Остальные коврики просто укладываются на пол.
Снятие/установка
► Для снятия коврика на стороне водителя
отодвиньте сиденье назад и снимите его с
фиксаторов.
►

У
ложите коврик обратно и зафиксируйте, нажав
на него в зоне креплений.
►

У
бедитесь, что коврик закреплен прочно.
Чтобы ничто не мешало свободному перемещению педалей:
–

исп
ользуйте только ту модель коврика,
которая точно становится на фиксаторы; их
использование обязательно;
–

ник
огда не кладите коврики друг на друга.

64
Эргономика и комфорт
Коврик, не сертифицированный PEUGEOT,
может мешать доступу к педалям и работе круиз-
контроля/ограничителя скорости.
Сертифицированные коврики крепятся на двух
фиксаторах под сиденьем.
Плафоны
1.Передний сенсорный плафон общего освещения
2. Передние сенсорные плафоны индивидуального
освещения
3.Задние сенсорные плафоны индивидуального
освещения
Передний сенсорный плафон
общего освещения
Постепенно загорается:
–
п ри отпирании автомобиля.
–

п
ри включении зажигания.
–

п
ри открывании двери.
–

п
ри нажатии на пульте ДУ кнопки определения
местонахождения автомобиля.
Плафон гаснет:
–

п
ри запирании автомобиля.
–

п
ри включении зажигания.
–

30
секунд спустя после закрывания последней
двери.
Передний и задний сенсорные плафоны
индивидуального освещения загораются и гаснут в
то же время, что и плафон общего освещения.
Долгое нажатие на плафон приводит к его полному
выключению (при этом отображается пиктограмма
OFF).
Сенсорные плафоны
индивидуального освещения
► При включенном зажигании нажмите на
соответствующий плафон индивидуального
освещения.
Освещение салона
Мягкое освещение салона улучшает видимость в
салоне в условиях слабой освещенности.
В темное время суток освещение салона
включается и выключается автоматически при
включении и выключении стояночных огней.
Включение/выключение и регулировка освещенности устанавливаются с помощью
меню сенсорного экрана Driving/Автомобиль.

65
Эргономика и комфорт
3Обустройство задней части
салона
Розетка 12 В для внешних
приборов


► Чтобы подключить прибор, работающий от
напряжения 12
В (мощностью не более 120 Вт),
откройте заглушку и вставьте штекер прибора.
При включении электрического устройства, не сертифицированного компанией
PEUGEOT, например зарядного устройства с
разъемом USB, в работе бортовых
электрических систем и приборов
(радиоприемника, видеодисплеев) могут
возникать помехи.
USB-разъемы

Каждый USB-разъем предназначен только для
питания и зарядки подключенного внешнего
устройства.
Задний подлокотник

В нем предусмотрены две подставки для банок с
напитками.
Люк для перевозки лыж
Механизм, позволяющий перевозить длинномерные
предметы.
Открывание
► Опустите задний подлокотник.
► По тяните книзу за ручку крышки люка.


► Опустите крышку.
► Пре дметы следует укладывать со стороны
багажного отделения.

66
Эргономика и комфорт
Оборудование багажного
отделения


Хетчбэк
1.Полка багажного отделения
2. Розетка 12
В (120 Вт)
3. Освещение багажного отделения
4. Крючок для пакетов и сумок
5. Багажная сетка или усилитель Hi-Fi
6. Кольца для закрепления багажа
7. Ящик для вещей/ящик для инструментов под
полом


SW
1.Полка багажного отделения
2. Рукоятки механизма складывания задних
сидений
3. Крючки для пакетов и сумок
4. Розетка 12
В (120 Вт)
5. Плафоны багажного отделения
6. Лямки для закрепления багажа
7. Багажная сетка или усилитель Hi-Fi
8. Кольца для закрепления грузов и багажа
9. Ящик для вещей/ящик для инструментов под
полом
Кольца служат для закрепления багажа с
помощью различных типов удерживающих
багажных сеток.
Удерживающие сетки приобретаются по
заказу в комплектации и как дополнительное
оборудование к автомобилю.
Дополнительную информацию о них можно
получить в сервисной сети PEUGEOT.
Информацию об использовании сетки для
перевозки высокого багажа (SW) см. в
соответствующем разделе.
Полка багажного отделения
(хетчбэк)


Состоит из двух частей:
– съем ная часть A, закрепленная на задних стойках
салона;
–

съем
ная часть B , закрепленная на раме заднего
стекла.

67
Эргономика и комфорт
3

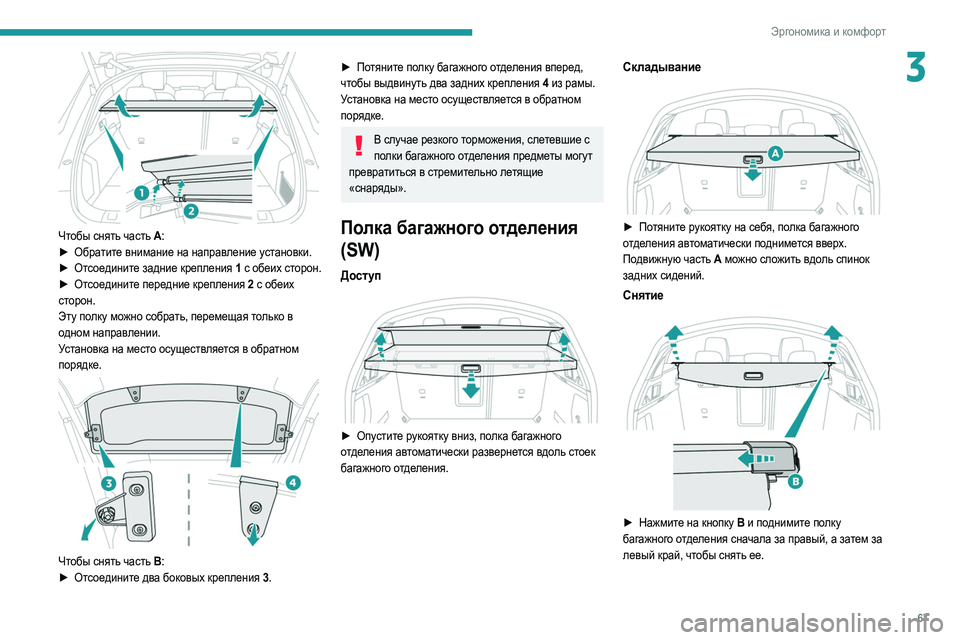

Чтобы снять часть A:
► Обра тите внимание на направление установки.
►

От
соедините задние крепления 1 с обеих сторон.
►

От
соедините передние крепления 2 с обеих
сторон.
Эту полку можно собрать, перемещая только в
одном направлении.
Установка на место осуществляется в обратном
порядке.


Чтобы снять часть B :
► От соедините два боковых крепления 3 .
► Потяните полку багажного отделения вперед,
чтобы выдвинуть два задних крепления 4 из рамы.
Установка на место осуществляется в обратном
порядке.
В случае резкого торможения, слетевшие с полки багажного отделения предметы могут
превратиться в стремительно летящие
«снаряды».
Полка багажного отделения
(SW)
Доступ

► Опустите рукоятку вниз, полка багажного
отделения автоматически развернется вдоль стоек
багажного отделения.
Складывание

► Потяните рукоятку на себя, полка багажного
отделения автоматически поднимется вверх.
Подвижную часть A можно сложить вдоль спинок
задних сидений.
Снятие

► Нажмите на кнопку B и поднимите полку
багажного отделения сначала за правый, а затем за
левый край, чтобы снять ее.

68
Эргономика и комфорт
Установка

► Установите левый край сматывающего
устройства полки багажного отделения в паз 1 за
задним левым сиденьем.
►

Нажм
ите на кнопку B сматывающего устройства
и установите его на место в паз 2 справа.
►

Отп
устите кнопку, чтобы зафиксировать полку
багажного отделения.
►

Р
азворачивайте ее, пока она не защелкнется на
стойках багажного отделения.
В случае резкого торможения, слетевшие с полки багажного отделения предметы могут
превратиться в стремительно летящие
«снаряды».
Сетка-перегородка для
перевозки высокого багажа
(SW)


Сетка крепится к специальным верхним и нижним
фиксаторам; съемная сетка позволяет загружать
багажное отделение от пола до потолка:
–

за си
деньями первого ряда при сложенных
сиденьях второго;
–

за си
деньями второго ряда со снятой задней
полкой багажного отделения.
Она защищает пассажиров в случае внезапного торможения.
Ряд 1

► Сложите задние сиденья.
► Сним ите задние подголовники.
►

У
становите рулон сетки на салазки
(расположенные на спинке задних сложенных
сидений).
►

Вст
авьте салазки B в прорези A и подтолкните
рулон справа налево так, чтобы зафиксировать.
►

Р
азверните сетку, не натягивая ее.
►

У
становите на соответствующий верхний
фиксатор 1 один из концов металлического стержня.
►

Прижм
ите конец металлического стержня, чтобы
установить другой его конец на второй верхний
фиксатор 1 .
►

У
бедитесь, что сетка закреплена и натянута
должным образом.
Никогда не перемещайте задние сиденья, пока рулон сетки прикреплен к сложенным
спинкам.

69
Эргономика и комфорт
3Ряд 2

► Сверните и уберите полку багажного отделения.
► Сл ожите задние сиденья.
►

У
становите левый край сматывающего
устройства полки в боковой паз 3 с левой стороны
салона.
►

У
становите правый край сматывающего
устройства полки в боковой паз 4 с правой стороны
салона.
►

Надавит
е на обе стороны, чтобы зафиксировать
сматывающее устройство. Красный индикатор не
должен быть виден.
►

Р
азверните сетку со стороны багажного
отделения.
►

У
становите на соответствующий верхний
фиксатор 2 один из концов металлического стержня.
►

Прижм
ите конец металлического стержня, чтобы
установить другой его конец на второй верхний
фиксатор 2 .
► Убедитесь, что сетка закреплена и натянута
должным образом.
►

По
днимите и заблокируйте задние сиденья.
Розетка 12 В для внешних
приборов
► Чтобы подключить прибор, работающий от
напряжения 12
В (мощностью не более 120 Вт),
откройте заглушку и вставьте штекер прибора.
►

Вк
лючите зажигание.
При включении электрического устройства, не сертифицированного компанией
PEUGEOT, например зарядного устройства с
разъемом USB, в работе бортовых
электрических систем и приборов
(радиоприемника, видеодисплеев) могут
возникать помехи.
Кольца для закрепления
грузов и багажа


Хетчбэк

SW
В багажном отделении предусмотрены четыре
кольца для закрепления багажа с помощью
различных типов удерживающих багажных сеток.

70
Эргономика и комфорт

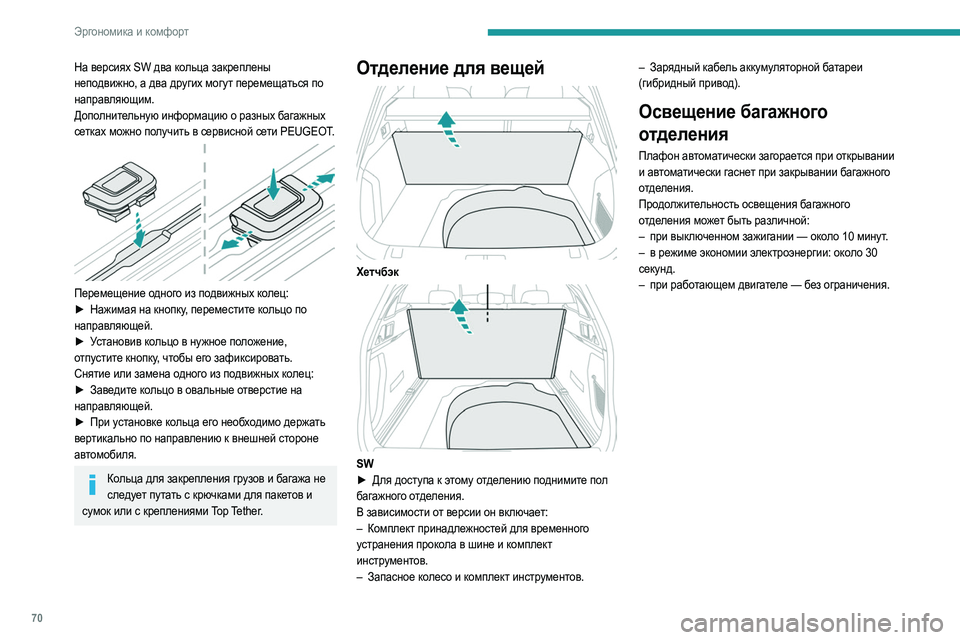

На версиях SW два кольца закреплены
неподвижно, а два других могут перемещаться по
направляющим.
Дополнительную информацию о разных багажных
сетках можно получить в сервисной сети PEUGEOT.


Перемещение одного из подвижных колец:
► Нажим ая на кнопку, переместите кольцо по
направляющей.
►

У
становив кольцо в нужное положение,
отпустите кнопку, чтобы его зафиксировать.
Снятие или замена одного из подвижных колец:
►

Зав
едите кольцо в овальные отверстие на
направляющей.
►

При у
становке кольца его необходимо держать
вертикально по направлению к внешней стороне
автомобиля.
Кольца для закрепления грузов и багажа не следует путать с крючками для пакетов и
сумок или с креплениями Top Tether.
Отделение для вещей

Хетчбэк

SW
► Для доступа к этому отделению поднимите пол
багажного отделения.
В зависимости от версии он включает:
–

К
омплект принадлежностей для временного
устранения прокола в шине и комплект
инструментов.
–

Зап
асное колесо и комплект инструментов. –

Зар
ядный кабель аккумуляторной батареи
(гибридный привод).
Освещение багажного
отделения
Плафон автоматически загорается при открывании
и автоматически гаснет при закрывании багажного
отделения.
Продолжительность освещения багажного
отделения может быть различной:
–

п
ри выключенном зажигании — около 10 минут.
–

в ре
жиме экономии электроэнергии: около 30
секунд.
–

п
ри работающем двигателе — без ограничения.
