2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-47
8
Задний противотуманный фонарьE010041003711. Откройте крышку запасного колеса (А) (см. раздел «Снятие
запасного колеса» на стр. 6-15).

2. Извлеките патрон в сборе с лампой (B), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.

3. Лампа устанавливается в порядке, обратном снятию.

8-48 Техническое обслуживание автомобиля
8
Верхний стоп-сигналE010045005351. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.

2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.

3. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8-49
8

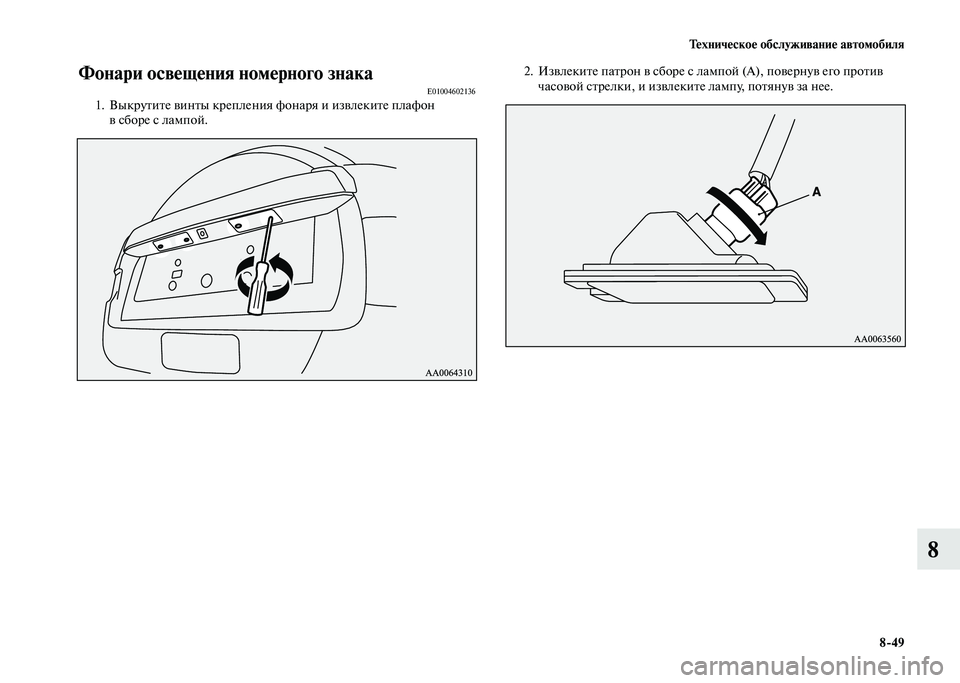

Фонари освещения номерного знакаE010046021361. Выкрутите винты крепления фонаря и извлеките плафон
в сборе с лампой.

2. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.

8-50 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●Устанавливая плафоны на место, убедитесь, что они правильно
ориентированы, как показано на рисунке.


Лампа освещения салона и лампы местной
подсветки
E010095000931. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.

2. Извлеките лампу из держателя. *: Правая сторона автомобиля
*

Техническое обслуживание автомобиля
8-51
8

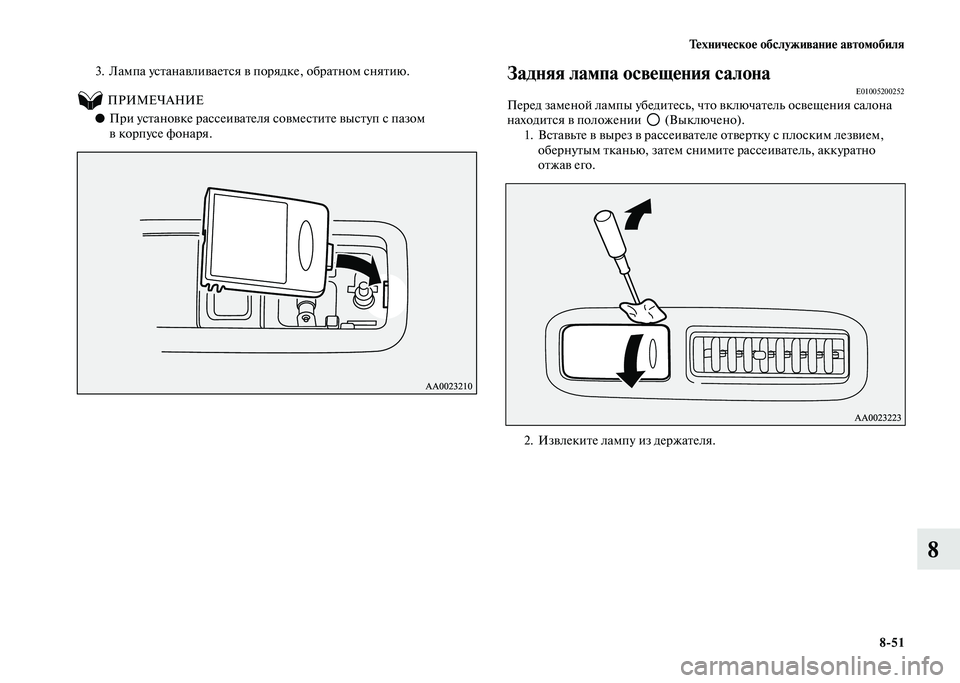

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●При установке рассеивателя совместите выступ с пазом
в корпусе фонаря.

Задняя лампа освещения салонаE01005200252Перед заменой лампы убедитесь, что включатель освещения салона
находится в положении (Выключено).
1. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.

2. Извлеките лампу из держателя.

8-52 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●При установке рассеивателя совместите выступ с пазом
в корпусе фонаря.

Лампа освещения багажного отделенияE010053004391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.

2. Извлеките лампу из держателя.

Техническое обслуживание автомобиля
8-53
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●При установке рассеивателя совместите выступы с пазами
в корпусе фонаря.

Лампы подсветки пороговE010054003391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.

Передняя дверь

8-54 Техническое обслуживание автомобиля
8

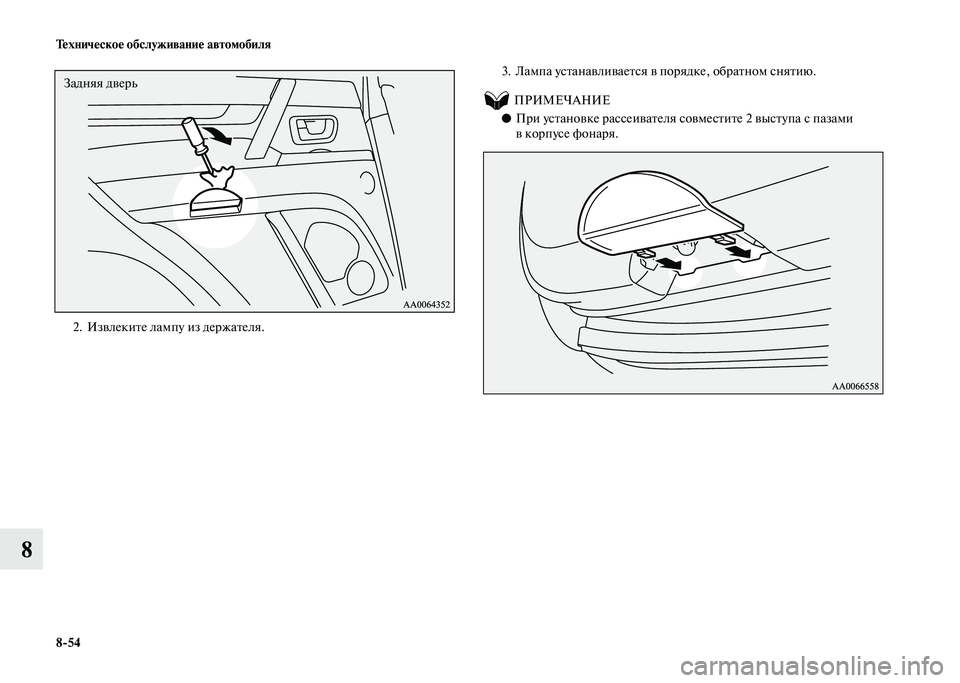

2. Извлеките лампу из держателя.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●При установке рассеивателя совместите 2 выступа с пазами
в корпусе фонаря.

Задняя дверь
