2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6-17
6
6. Колесным ключом (D) отверните болты крепления запасного
колеса, затем снимите колесо.

ПРИМЕЧАНИЕ
●Положите запасное колесо под автомобиль рядом со
спустившим колесом. Это будет дополнительной мерой
безопасности на случай выскальзывания домкрата.

6-18 Действия в сложных ситуациях
6

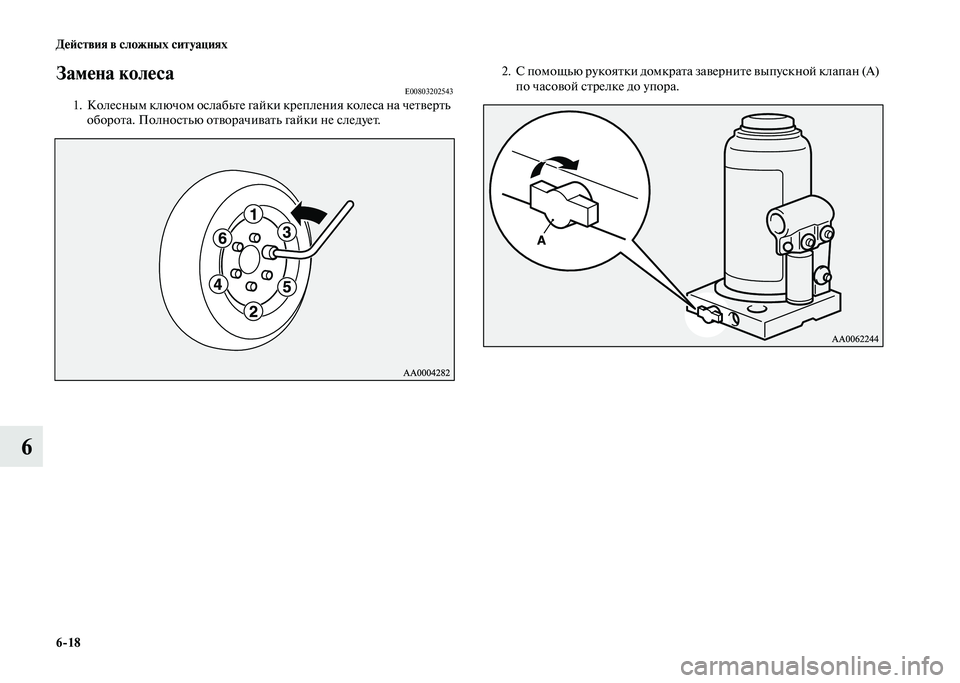

Замена колесаE008032025431. Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

2. С помощью рукоятки домкрата заверните выпускной клапан (А)
по часовой стрелке до упора.

Действия в сложных ситуациях
6-19
6

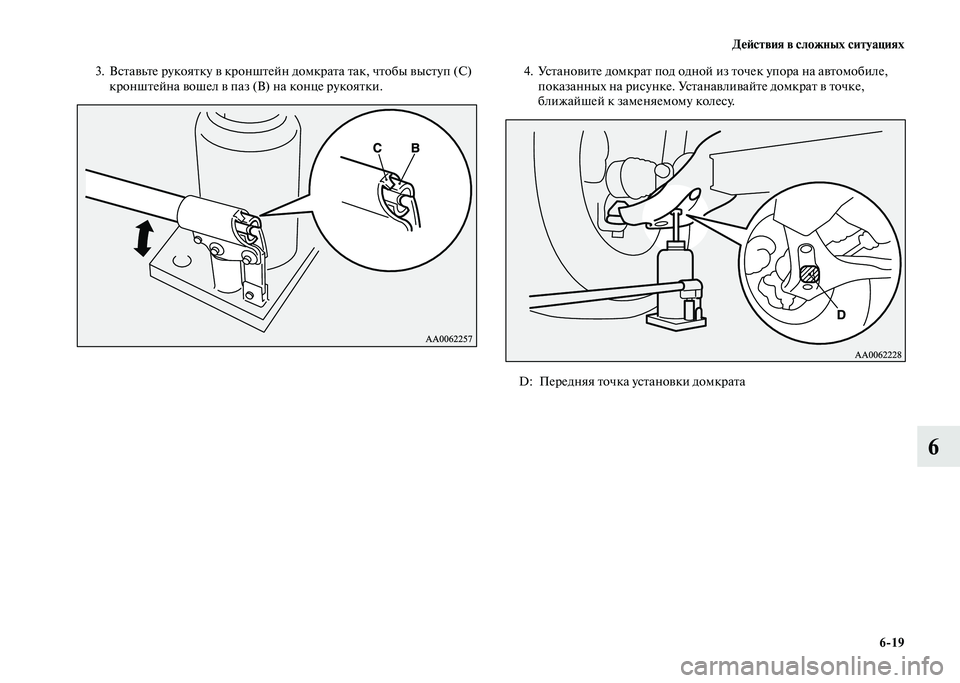

3. Вставьте рукоятку в кронштейн домкрата так, чтобы выступ (C)
кронштейна вошел в паз (B) на конце рукоятки.

4. Установите домкрат под одной из точек упора на автомобиле,
показанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.


D: Передняя точка установки домкрата

6-20 Действия в сложных ситуациях
6

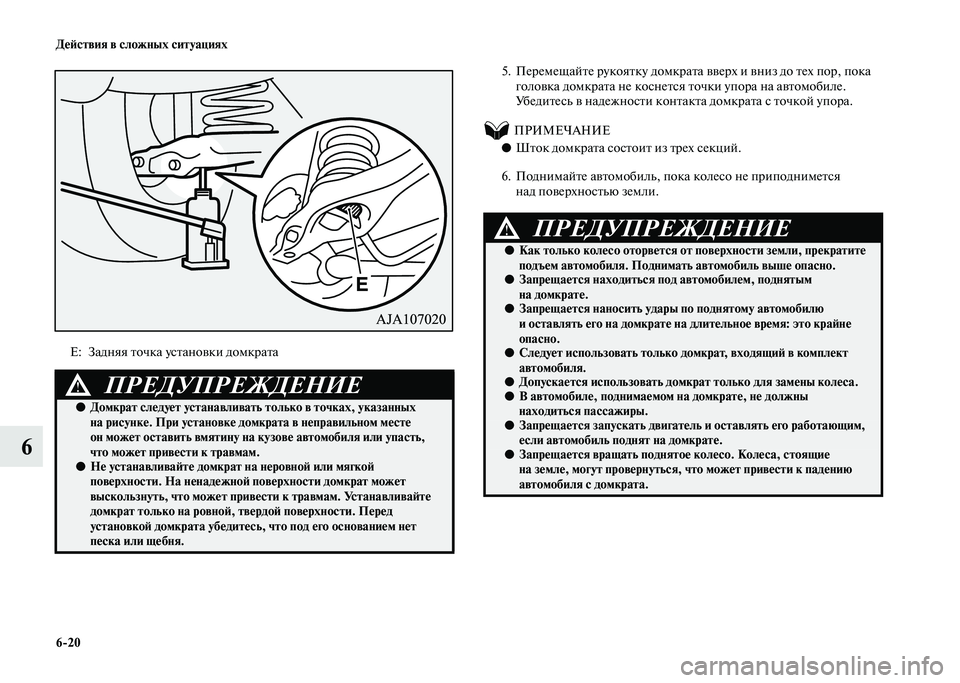

5. Перемещайте рукоятку домкрата вверх и вниз до тех пор, пока
головка домкрата не коснется точки упора на автомобиле.
Убедитесь в надежности контакта домкрата с точкой упора.
ПРИМЕЧАНИЕ
●Шток домкрата состоит из трех секций.
6. Поднимайте автомобиль, пока колесо не приподнимется
над поверхностью земли.
E: Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На ненадежной поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым
на домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие
на земле, могут провернуться, что может привести к падению
автомобиля с домкрата.

Действия в сложных ситуациях
6-21
6

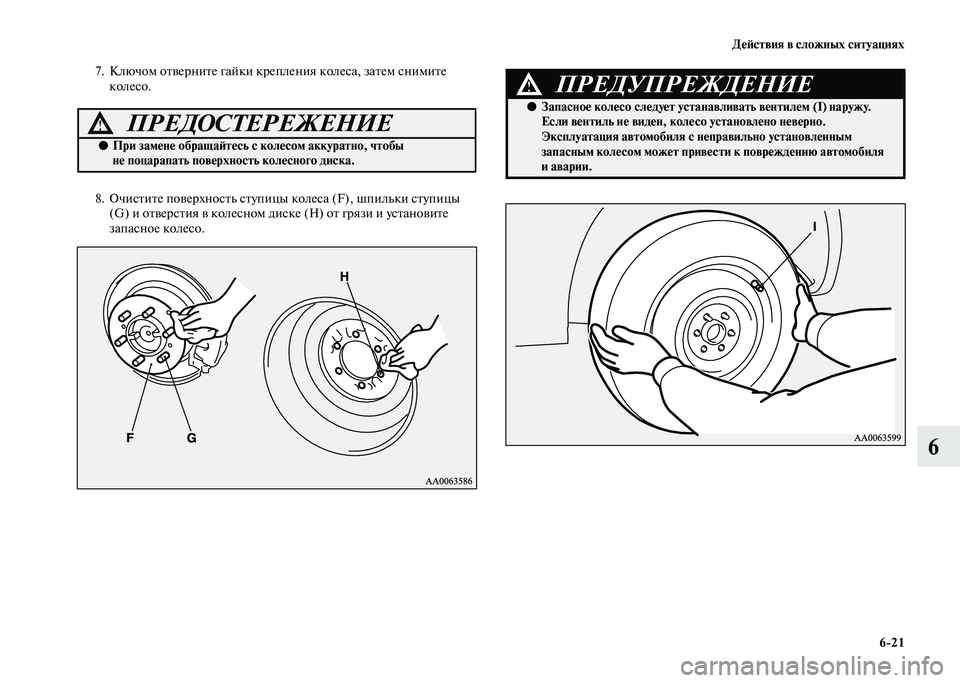

7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
8. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.

ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
ПРЕДУПРЕЖДЕНИЕ!
●Запасное колесо следует устанавливать вентилем (I) наружу.
Если вентиль не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
запасным колесом может привести к повреждению автомобиля
и аварии.

6-22 Действия в сложных ситуациях
6

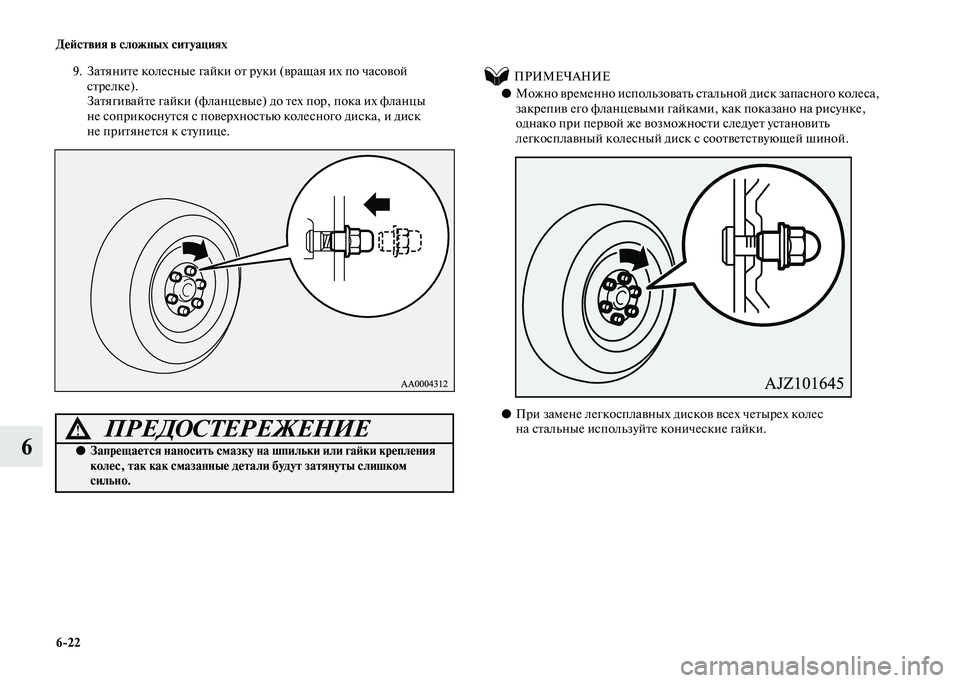

9. Затяните колесные гайки от руки (вращая их по часовой
стрелке).
Затягивайте гайки (фланцевые) до тех пор, пока их фланцы
не соприкоснутся с поверхностью колесного диска, и диск
не притянется к ступице.

ПРИМЕЧАНИЕ
●Можно временно использовать стальной диск запасного колеса,
закрепив его фланцевыми гайками, как показано на рисунке,
однако при первой же возможности следует установить
легкосплавный колесный диск с соответствующей шиной.

●При замене легкосплавных дисков всех четырех колес
на стальные используйте конические гайки.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.

Действия в сложных ситуациях
6-23
6

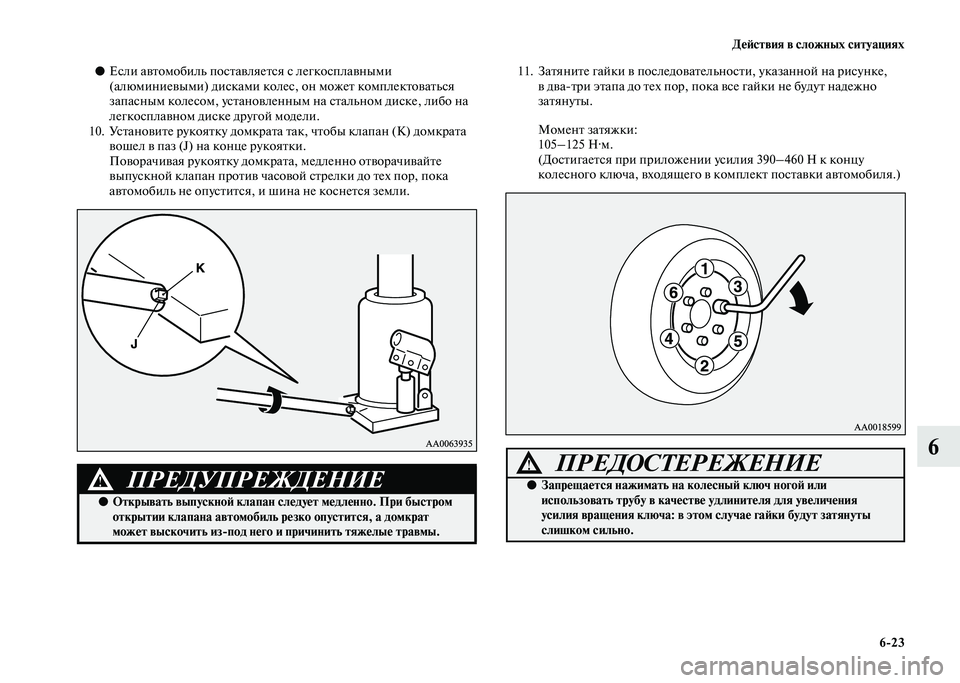

●Если автомобиль поставляется с легкосплавными
(алюминиевыми) дисками колес, он может комплектоваться
запасным колесом, установленным на стальном диске, либо на
легкосплавном диске другой модели.
10. Установите рукоятку домкрата так, чтобы клапан (К) домкрата
вошел в паз (J) на конце рукоятки.
Поворачивая рукоятку домкрата, медленно отворачивайте
выпускной клапан против часовой стрелки до тех пор, пока
автомобиль не опустится, и шина не коснется земли.

11. Затяните гайки в последовательности, указанной на рисунке,
в два-три этапа до тех пор, пока все гайки не будут надежно
затянуты.
Момент затяжки:
105–125 Н·м.
(Достигается при приложении усилия 390–460 Н к концу
колесного ключа, входящего в комплект поставки автомобиля.)

ПРЕДУПРЕЖДЕНИЕ!
●Открывать выпускной клапан следует медленно. При быстром
открытии клапана автомобиль резко опустится, а домкрат
может выскочить из-под него и причинить тяжелые травмы.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается нажимать на колесный ключ ногой или
использовать трубу в качестве удлинителя для увеличения
усилия вращения ключа: в этом случае гайки будут затянуты
слишком сильно.

6-24 Действия в сложных ситуациях
6

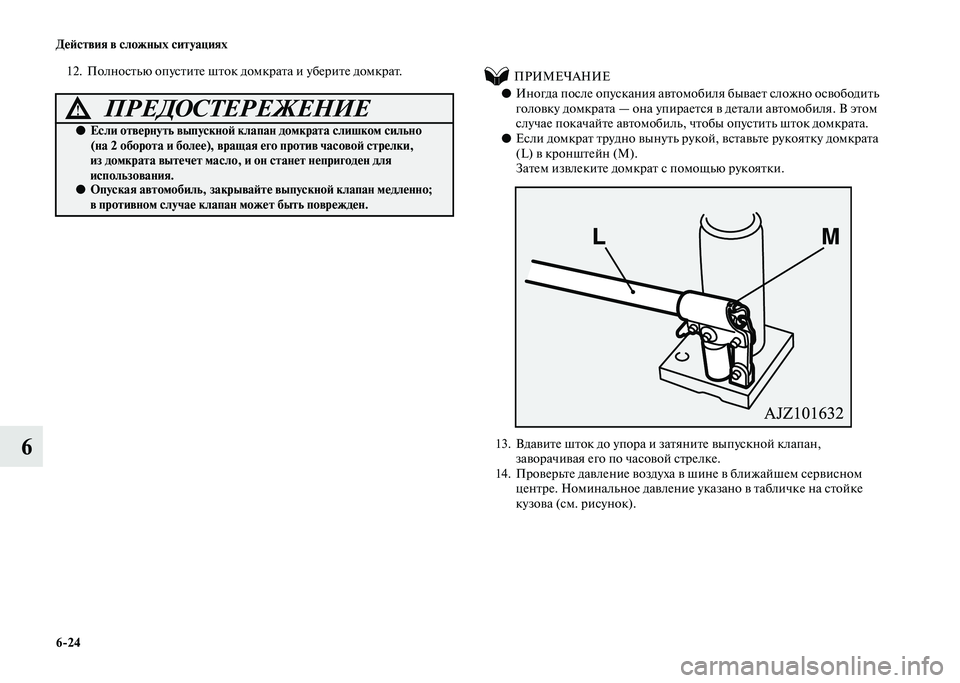

12. Полностью опустите шток домкрата и уберите домкрат. ПРИМЕЧАНИЕ
●Иногда после опускания автомобиля бывает сложно освободить
головку домкрата — она упирается в детали автомобиля. В этом
случае покачайте автомобиль, чтобы опустить шток домкрата.
●Если домкрат трудно вынуть рукой, вставьте рукоятку домкрата
(L) в кронштейн (M).
Затем извлеките домкрат с помощью рукоятки.

13. Вдавите шток до упора и затяните выпускной клапан,
заворачивая его по часовой стрелке.
14. Проверьте давление воздуха в шине в ближайшем сервисном
центре. Номинальное давление указано в табличке на стойке
кузова (см. рисунок).
ПРЕДОСТЕРЕЖЕНИЕ!
●Если отвернуть выпускной клапан домкрата слишком сильно
(на 2 оборота и более), вращая его против часовой стрелки,
из домкрата вытечет масло, и он станет непригоден для
использования.
●Опуская автомобиль, закрывайте выпускной клапан медленно;
в противном случае клапан может быть поврежден.
