2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно-измерительные приборы
3-7
3

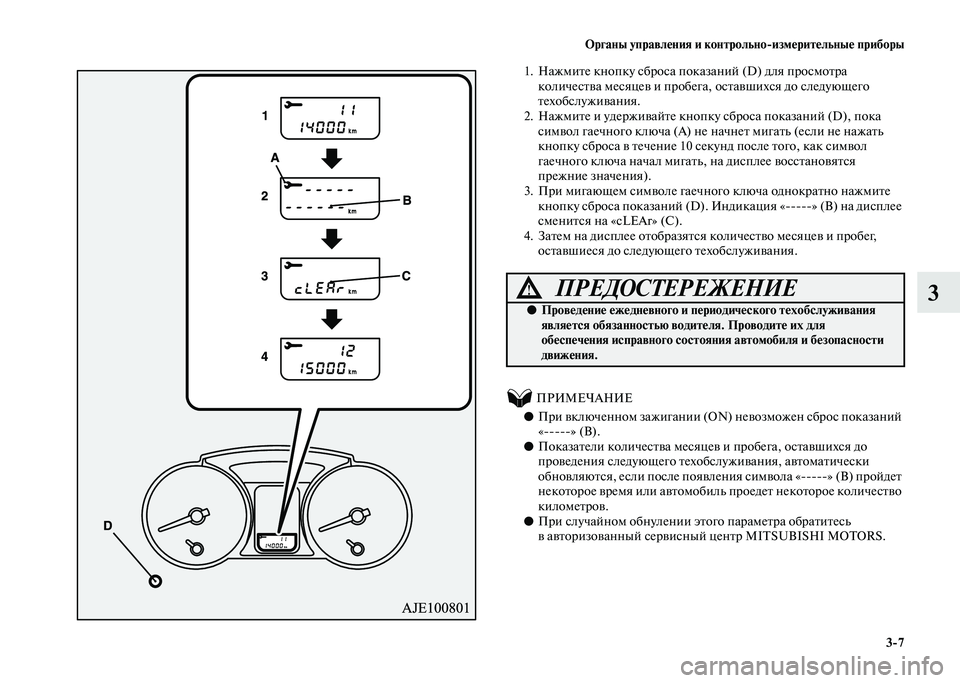

1. Нажмите кнопку сброса показаний (D) для просмотра
количества месяцев и пробега, оставшихся до следующего
техобслуживания.
2. Нажмите и удерживайте кнопку сброса показаний (D), пока
символ гаечного ключа (A) не начнет мигать (если не нажать
кнопку сброса в течение 10 секунд после того, как символ
гаечного ключа начал мигать, на дисплее восстановятся
прежние значения).
3. При мигающем символе гаечного ключа однократно нажмите
кнопку сброса показаний (D). Индикация «-----» (B) на дисплее
сменится на «cLEAr» (C).
4. Затем на дисплее отобразятся количество месяцев и пробег,
оставшиеся до следующего техобслуживания.
ПРИМЕЧАНИЕ
●При включенном зажигании (ON) невозможен сброс показаний
«-----» (B).
●Показатели количества месяцев и пробега, оставшихся до
проведения следующего техобслуживания, автоматически
обновляются, если после появления символа «-----» (B) пройдет
некоторое время или автомобиль проедет некоторое количество
километров.
●При случайном обнулении этого параметра обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Проведение ежедневного и периодического техобслуживания
является обязанностью водителя. Проводите их для
обеспечения исправного состояния автомобиля и безопасности
движения.

3-8 Органы управления и контрольно-измерительные приборы
3

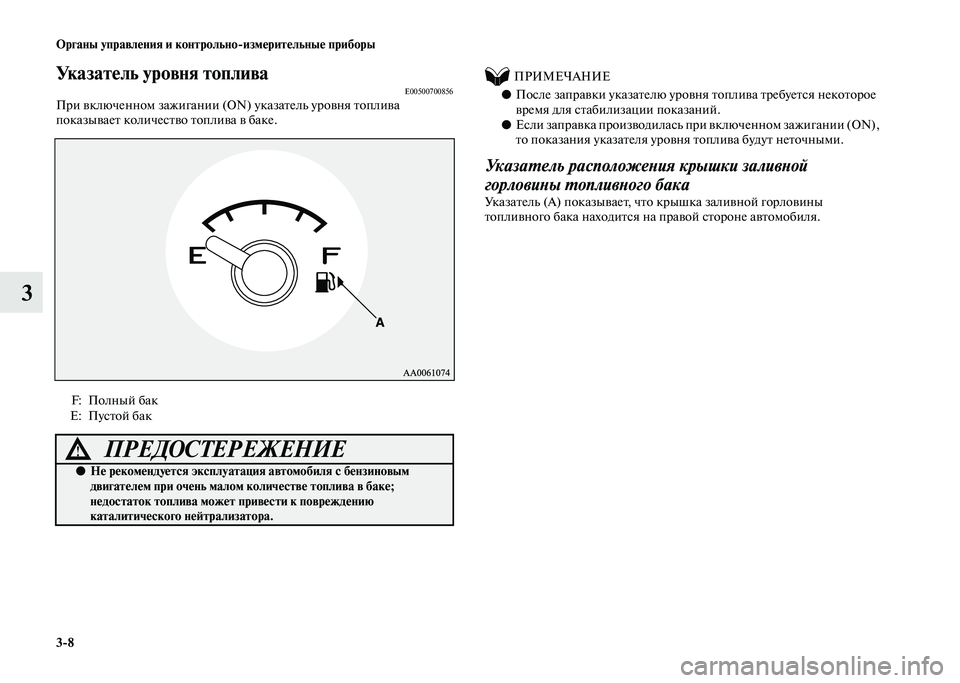

Указатель уровня топливаE00500700856При включенном зажигании (ON) указатель уровня топлива
показывает количество топлива в баке.


ПРИМЕЧАНИЕ
●После заправки указателю уровня топлива требуется некоторое
время для стабилизации показаний.
●Если заправка производилась при включенном зажигании (ON),
то показания указателя уровня топлива будут неточными.
Указатель расположения крышки заливной
горловины топливного бака
Указатель (А) показывает, что крышка заливной горловины
топливного бака находится на правой стороне автомобиля.
F: Полный бак
E: Пустой бак
ПРЕДОСТЕРЕЖЕНИЕ!
●Не рекомендуется эксплуатация автомобиля с бензиновым
двигателем при очень малом количестве топлива в баке;
недостаток топлива может привести к повреждению
каталитического нейтрализатора.

Органы управления и контрольно-измерительные приборы
3-9
3

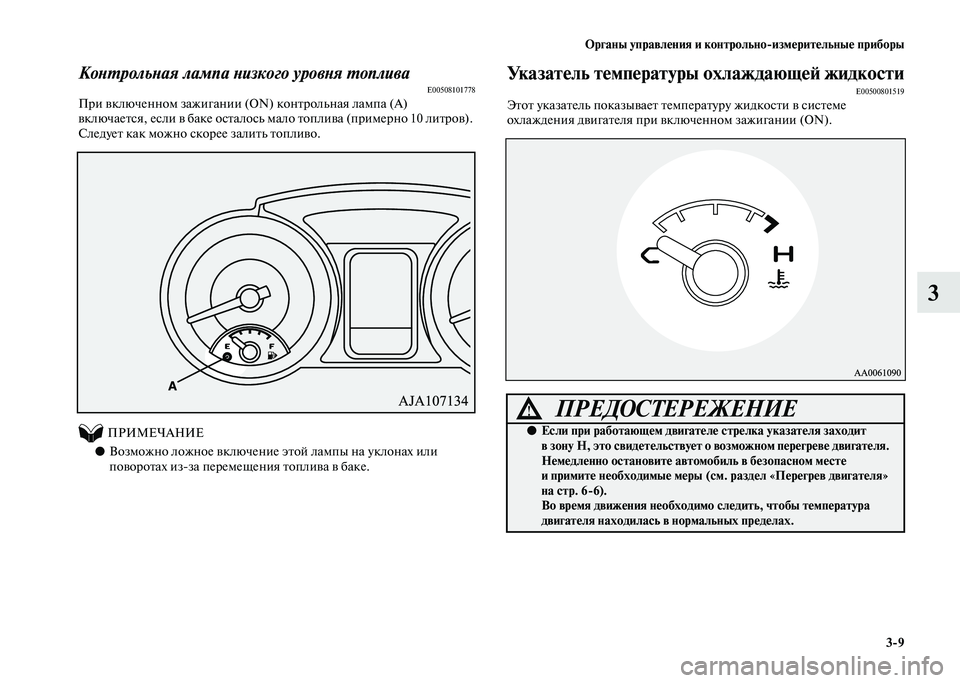

Контрольная лампа низкого уровня топливаE00508101778При включенном зажигании (ON) контрольная лампа (А)
включается, если в баке осталось мало топлива (примерно 10 литров).
Следует как можно скорее залить топливо.

ПРИМЕЧАНИЕ
●Возможно ложное включение этой лампы на уклонах или
поворотах из-за перемещения топлива в баке.
Указатель температуры охлаждающей жидкостиE00500801519Этот указатель показывает температуру жидкости в системе
охлаждения двигателя при включенном зажигании (ON).

ПРЕДОСТЕРЕЖЕНИЕ!
●Если при работающем двигателе стрелка указателя заходит
в зону Н, это свидетельствует о возможном перегреве двигателя.
Немедленно остановите автомобиль в безопасном месте
и примите необходимые меры (см. раздел «Перегрев двигателя»
на стр. 6-6).
Во время движения необходимо следить, чтобы температура
двигателя находилась в нормальных пределах.

3-10 Органы управления и контрольно-измерительные приборы
3
Регулятор яркости подсветки панели приборовE00508801674Регулировка яркости подсветки (панели приборов, центрального
информационного дисплея, панелей управления аудиосистемой,
отопителем и т. д.) производится вращением ручки.


ПРИМЕЧАНИЕ
●Установленная яркость подсветки сохраняется в памяти
системы. 1: Уменьшение яркости
2: Увеличение яркости
Яркость

Органы управления и контрольно-измерительные приборы
3-11
3 Контрольные лампы и лампы, предупреждающие о неисправностях
E00501504295

1: Контрольные лампы указателей поворота/аварийной
сигнализации → стр. 3-13
2: Контрольная лампа заднего противотуманного фонаря
→ стр. 3-13
3: Контрольная лампа включения габаритных огней → стр. 3-13
4: Контрольная лампа противотуманных фар → стр. 3-13
5: Контрольная лампа автоматического корректора света фар
→ стр. 3-61
6: Контрольная лампа дальнего света фар → стр. 3-13
7: Контрольная лампа отключения динамической системы
курсовой устойчивости (ASC) → стр. 4-62
8: Контрольная лампа динамической системы курсовой устойчи-
вости (ASC)/антипробуксовочной системы → стр. 4-62, 4-64
9: Контрольная лампа антиблокировочной системы тормозов
(ABS) → стр. 4-56
10: Контрольная лампа тормозной системы → стр. 3-1411: Контрольная лампа системы дополнительных средств
пассивной безопасности (SRS) → стр. 2-58
12: Контрольная лампа непристегнутого ремня безопасности
→ стр. 2-25
13: Контрольная лампа температуры масла в A/T → стр. 4-28
14: Контрольная лампа круиз-контроля (CRUISE) * → стр. 4-67
15: Индикатор системы автоматического управления дальним
светом фар (AHB) → стр. 3-57
16: Контрольная лампа системы автоматического управления
дальним светом фар (AHB) → стр. 3-60
17: Контрольная лампа фильтра твердых частиц *
18: Контрольная лампа предпускового подогрева дизельного
двигателя (для автомобилей с дизельным двигателем)
19: Контрольная лампа топливного фильтра (на моделях
с дизельными двигателями)
20: Контрольная лампа диагностики двигателя → стр. 3-15

3-12 Органы управления и контрольно-измерительные приборы
3

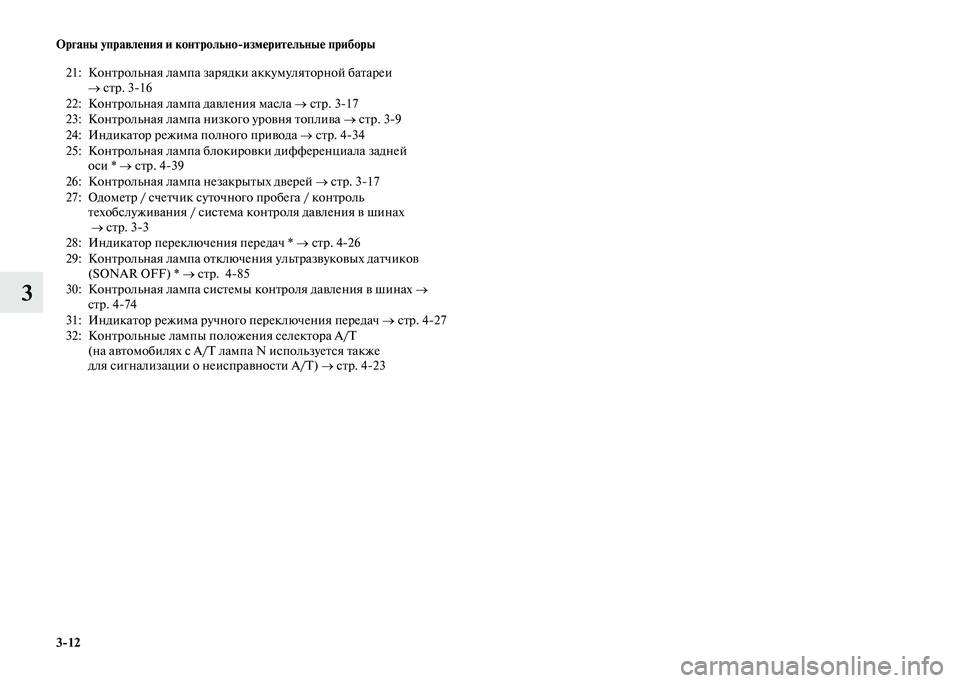

21: Контрольная лампа зарядки аккумуляторной батареи
→ стр. 3-16
22: Контрольная лампа давления масла → стр. 3-17
23: Контрольная лампа низкого уровня топлива → стр. 3-9
24: Индикатор режима полного привода → стр. 4-34
25: Контрольная лампа блокировки дифференциала задней
оси * → стр. 4-39
26: Контрольная лампа незакрытых дверей → стр. 3-17
27: Одометр / счетчик суточного пробега / контроль
техобслуживания / система контроля давления в шинах
→ стр. 3-3
28: Индикатор переключения передач * → стр. 4-26
29: Контрольная лампа отключения ультразвуковых датчиков
(SONAR OFF) * → стр. 4-85
30: Контрольная лампа системы контроля давления в шинах →
стр. 4-74
31: Индикатор режима ручного переключения передач → стр. 4-27
32: Контрольные лампы положения селектора A/T
(на автомобилях с A/T лампа N используется также
для сигнализации о неисправности A/T) → стр. 4-23

Органы управления и контрольно-измерительные приборы
3-13

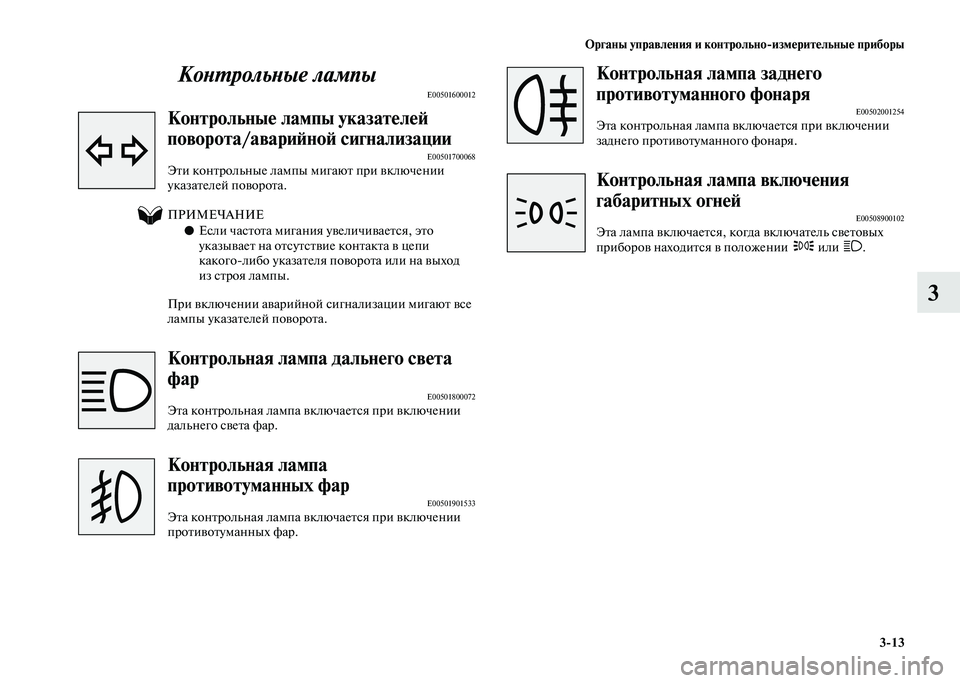

3 Контрольные лампы
E00501600012
Контрольные лампы указателей
поворота/аварийной сигнализации
E00501700068Эти контрольные лампы мигают при включении
указателей поворота.
ПРИМЕЧАНИЕ
●Если частота мигания увеличивается, это
указывает на отсутствие контакта в цепи
какого-либо указателя поворота или на выход
из строя лампы.
При включении аварийной сигнализации мигают все
лампы указателей поворота.
Контрольная лампа дальнего света
фар
E00501800072Эта контрольная лампа включается при включении
дальнего света фар.
Контрольная лампа
противотуманных фар
E00501901533Эта контрольная лампа включается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
E00502001254Эта контрольная лампа включается при включении
заднего противотуманного фонаря.
Контрольная лампа включения
габаритных огней
E00508900102Эта лампа включается, когда включатель световых
приборов находится в положении или .

3-14 Органы управления и контрольно-измерительные приборы
3Лампы, предупреждающие
о неисправностях
E00502400017
Контрольная лампа тормозной
системы (зуммер тормозной системы)
E00502501712Эта контрольная лампа включается при включении
зажигания и выключается через несколько секунд.
Перед началом движения обязательно убедитесь,
что контрольная лампа погасла.
Если ключ зажигания находится в положении ON,
эта лампа включается в следующих случаях:
●При включении стояночного тормоза.
●При низком уровне тормозной жидкости
в бачке.
●При неисправности системы распределения
тормозных усилий или тормозной системы.
Зуммер тормозной системыЕсли возникает опасность снижения эффективности
работы тормозной системы, включается зуммер,
предупреждающий водителя. Если зуммер звучит
продолжительное время, следует немедленно
остановиться в безопасном месте и обратиться
в ближайший авторизованный сервисный центр
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
●При многократном нажатии на педаль тормоза
может включиться контрольная лампа
тормозной системы, контрольная лампа ABS,
а также зуммер. Если через несколько секунд
лампы и зуммер выключатся, это не
свидетельствует о неисправности.
ПРЕДОСТЕРЕЖЕНИЕ!
●В перечисленных ниже случаях эффективность
тормозной системы может снижаться, либо
автомобиль может потерять устойчивость при
резком торможении. Поэтому избегайте
движения с высокой скоростью и резких
торможений. Остановите автомобиль
в безопасном месте и проверьте его
в авторизованном сервисном центре
MITSUBISHI MOTORS.
• Контрольная лампа тормозной системы не
включается при включении стояночного
тормоза или не выключается при выключении
стояночного тормоза.
• Если одновременно включены контрольные
лампы ABS и тормозной системы.
См. раздел «Контрольная лампа ABS»
на стр. 4-56.
• Контрольная лампа тормозной системы
остается включенной при движении.
• Зуммер тормозной системы не выключается.
