2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-39
8

В скобках указан тип лампы.
ПРИМЕЧАНИЕ
●На автомобилях со светодиодным верхним стоп-сигналом
не допускаются его самостоятельный ремонт или замена.
Для ремонта или замены обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.

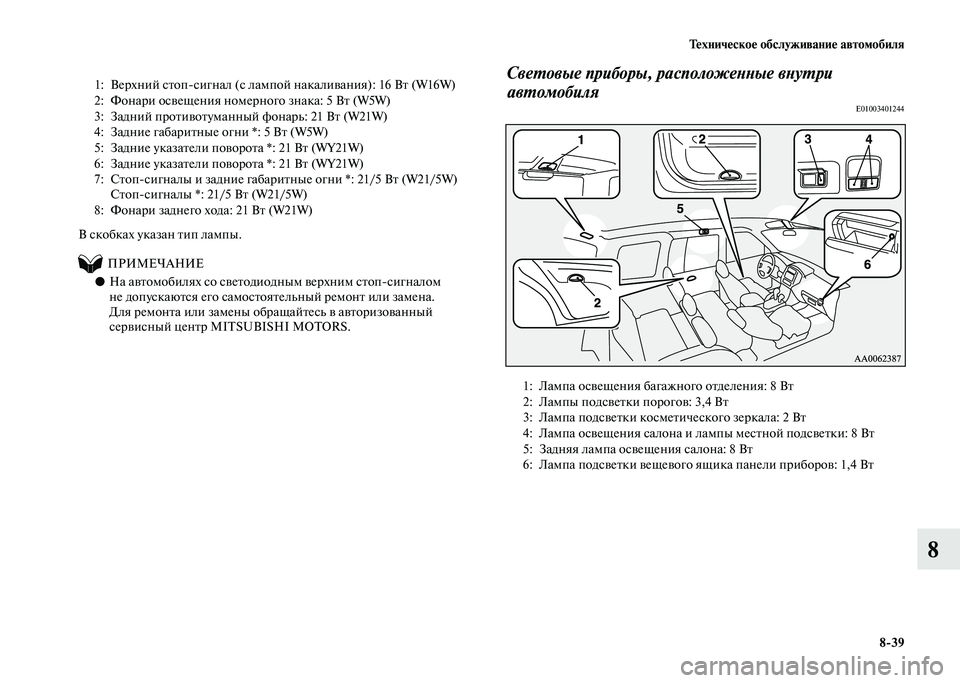

Световые приборы, расположенные внутри
автомобиля
E01003401244

1: Верхний стоп-сигнал (с лампой накаливания): 16 Вт (W16W)
2: Фонари освещения номерного знака: 5 Вт (W5W)
3: Задний противотуманный фонарь: 21 Вт (W21W)
4: Задние габаритные огни *: 5 Вт (W5W)
5: Задние указатели поворота *: 21 Вт (WY21W)
6: Задние указатели поворота *: 21 Вт (WY21W)
7: Стоп-сигналы и задние габаритные огни *: 21/5 Вт (W21/5W)
Стоп-сигналы *: 21/5 Вт (W21/5W)
8: Фонари заднего хода: 21 Вт (W21W)
1: Лампа освещения багажного отделения: 8 Вт
2: Лампы подсветки порогов: 3,4 Вт
3: Лампа подсветки косметического зеркала: 2 Вт
4: Лампа освещения салона и лампы местной подсветки: 8 Вт
5: Задняя лампа освещения салона: 8 Вт
6: Лампа подсветки вещевого ящика панели приборов: 1,4 Вт

8-40 Техническое обслуживание автомобиля
8
ФарыE01003502633
Замена ламп фар дальнего света1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.

2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.

3. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8-41
8

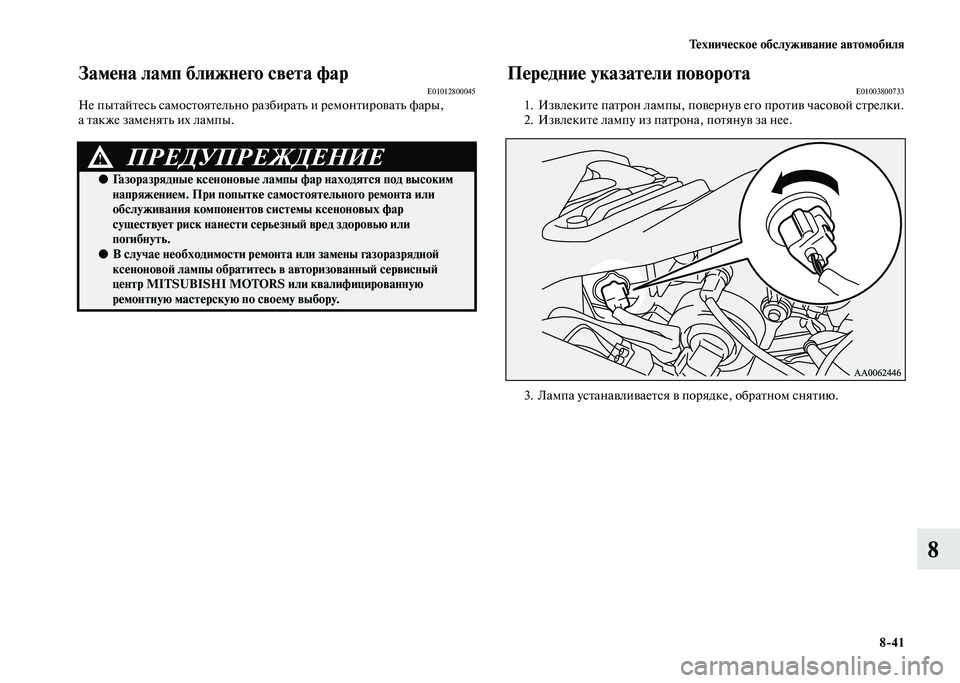

Замена ламп ближнего света фарE01012800045Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.
Передние указатели поворотаE010038007331. Извлеките патрон лампы, повернув его против часовой стрелки.
2. Извлеките лампу из патрона, потянув за нее.

3. Лампа устанавливается в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ!
●Газоразрядные ксеноновые лампы фар находятся под высоким
напряжением. При попытке самостоятельного ремонта или
обслуживания компонентов системы ксеноновых фар
существует риск нанести серьезный вред здоровью или
погибнуть.
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS или квалифицированную
ремонтную мастерскую по своему выбору.

8-42 Техническое обслуживание автомобиля
8
Противотуманные фарыE010040029831. Снимите 5 фиксаторов (А, С) и выкрутите винт (В), затем
отогните вверх крышку (D).

2. Нажмите на защелку (Е) на разъеме (F) и потяните разъем,
чтобы отсоединить его.

Техническое обслуживание автомобиля
8-43
8
3. Извлеките патрон с лампой (G), повернув его против часовой
стрелки.

ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

8-44 Техническое обслуживание автомобиля
8
4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ
●Установив на место фиксаторы крышки (H и I), нажмите
на штифт (J).

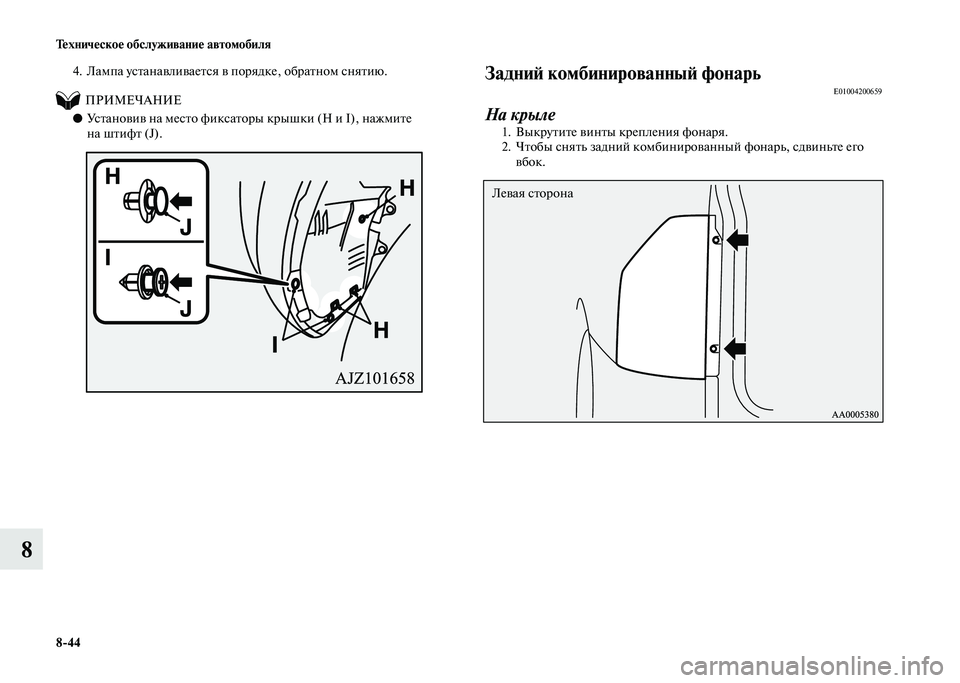

Задний комбинированный фонарьE01004200659
На крыле1. Выкрутите винты крепления фонаря.
2. Чтобы снять задний комбинированный фонарь, сдвиньте его
вбок.

Левая сторона

Техническое обслуживание автомобиля
8-45
8

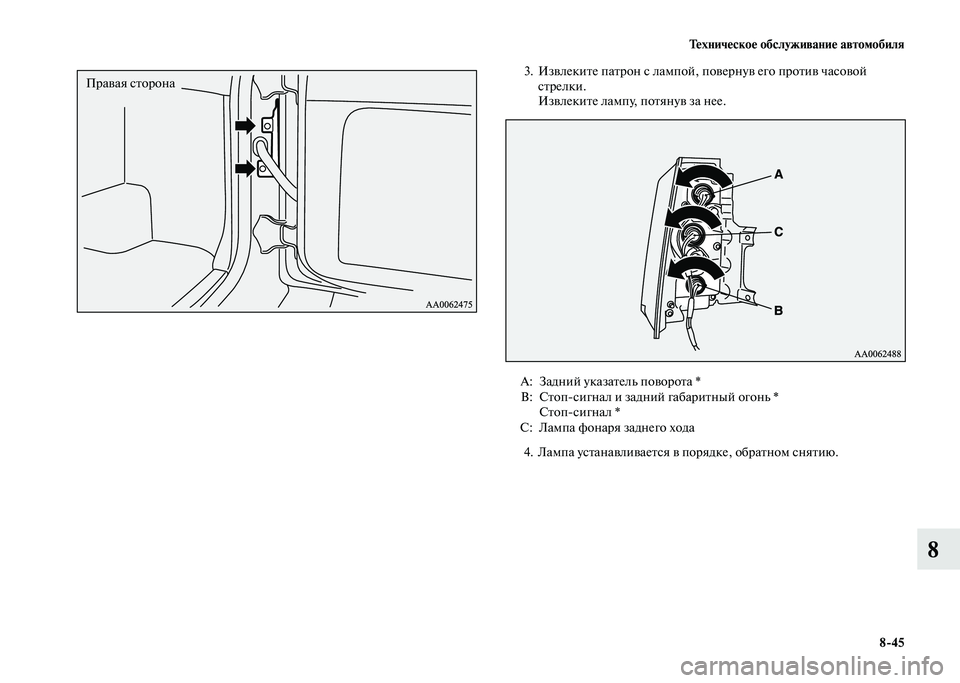

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
Извлеките лампу, потянув за нее.


4. Лампа устанавливается в порядке, обратном снятию.
Правая сторона
A: Задний указатель поворота *
B: Стоп-сигнал и задний габаритный огонь *
Стоп-сигнал *
C: Лампа фонаря заднего хода

8-46 Техническое обслуживание автомобиля
8

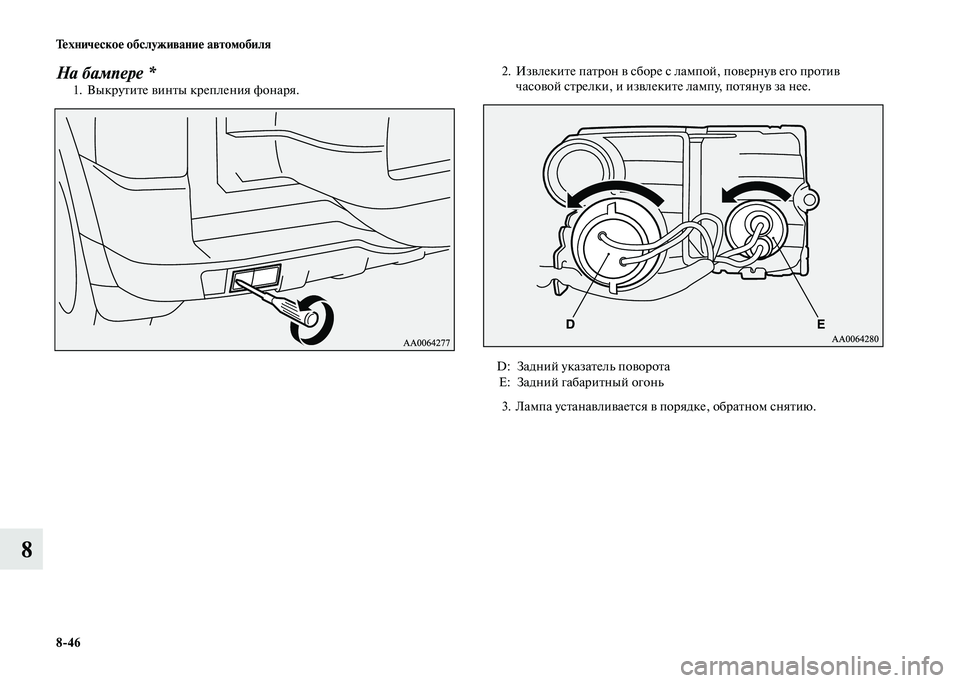

На бампере *1. Выкрутите винты крепления фонаря.
2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.


3. Лампа устанавливается в порядке, обратном снятию.
D: Задний указатель поворота
E: Задний габаритный огонь
