2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8-23
8

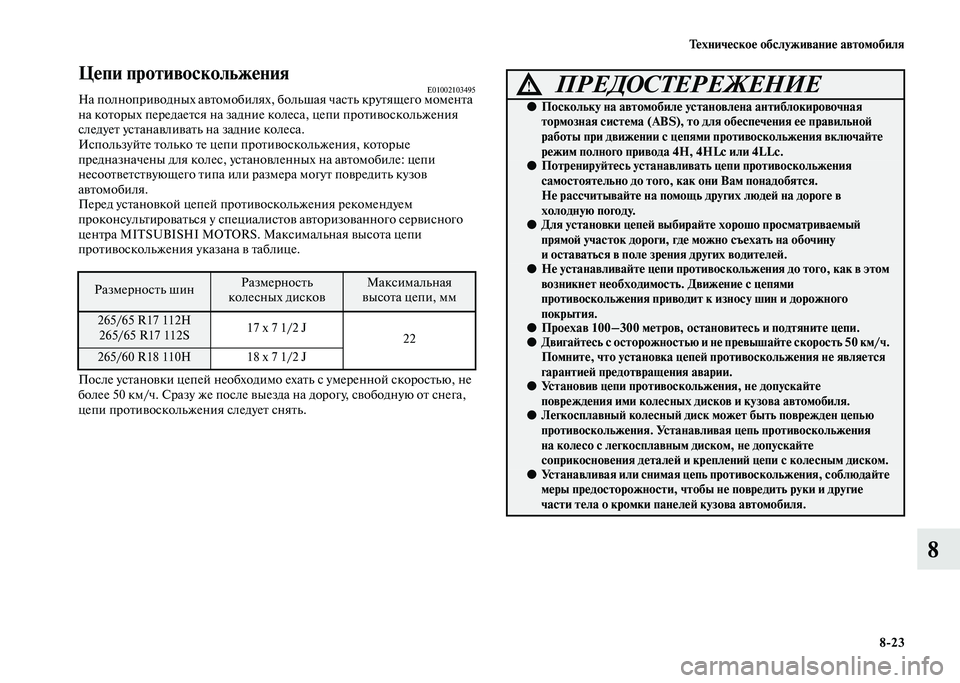

Цепи противоскольжения E01002103495На полноприводных автомобилях, большая часть крутящего момента
на которых передается на задние колеса, цепи противоскольжения
следует устанавливать на задние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Перед установкой цепей противоскольжения рекомендуем
проконсультироваться у специалистов авторизованного сервисного
центра MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.

После установки цепей необходимо ехать с умеренной скоростью, не
более 50 км/ч. Сразу же после выезда на дорогу, свободную от снега,
цепи противоскольжения следует снять.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/65 R17 112H
265/65 R17 112S17 x 7 1/2 J
22
265/60 R18 110H 18 x 7 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Поскольку на автомобиле установлена антиблокировочная
тормозная система (ABS), то для обеспечения ее правильной
работы при движении с цепями противоскольжения включайте
режим полного привода 4Н, 4HLc или 4LLc.
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они Вам понадобятся.
Не рассчитывайте на помощь других людей на дороге в
холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину
и оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями
противоскольжения приводит к износу шин и дорожного
покрытия.
●Проехав 100–300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения
на колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не повредить руки и другие
части тела о кромки панелей кузова автомобиля.

8-24 Техническое обслуживание автомобиля
8

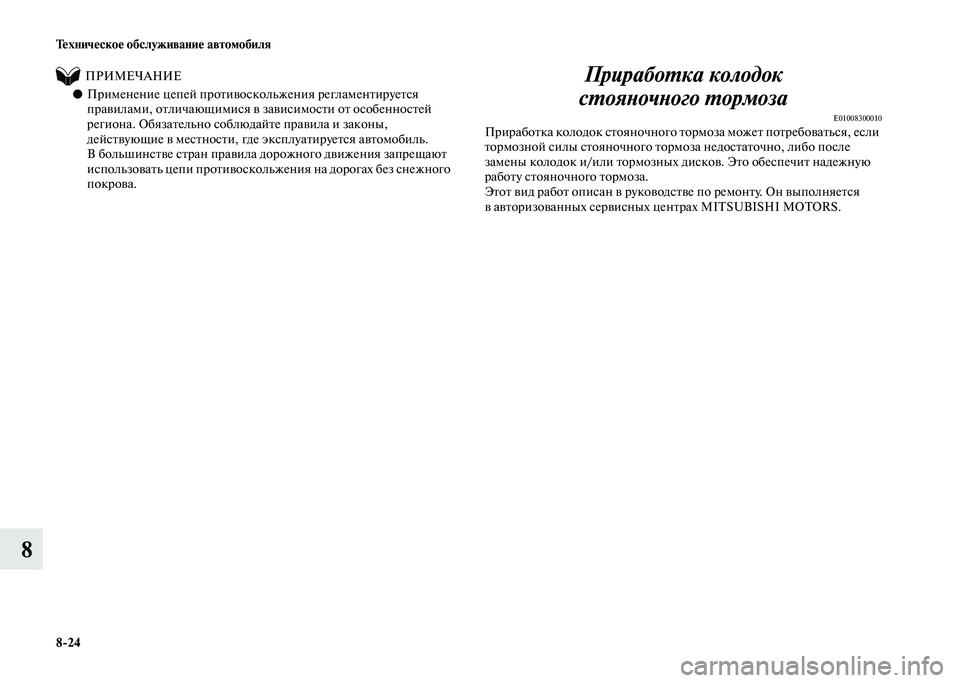

ПРИМЕЧАНИЕ
●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в местности, где эксплуатируется автомобиль.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Приработка колодок
стояночного тормоза
E01008300010Приработка колодок стояночного тормоза может потребоваться, если
тормозной силы стояночного тормоза недостаточно, либо после
замены колодок и/или тормозных дисков. Это обеспечит надежную
работу стояночного тормоза.
Этот вид работ описан в руководстве по ремонту. Он выполняется
в авторизованных сервисных центрах MITSUBISHI MOTORS.

Техническое обслуживание автомобиля
8-25

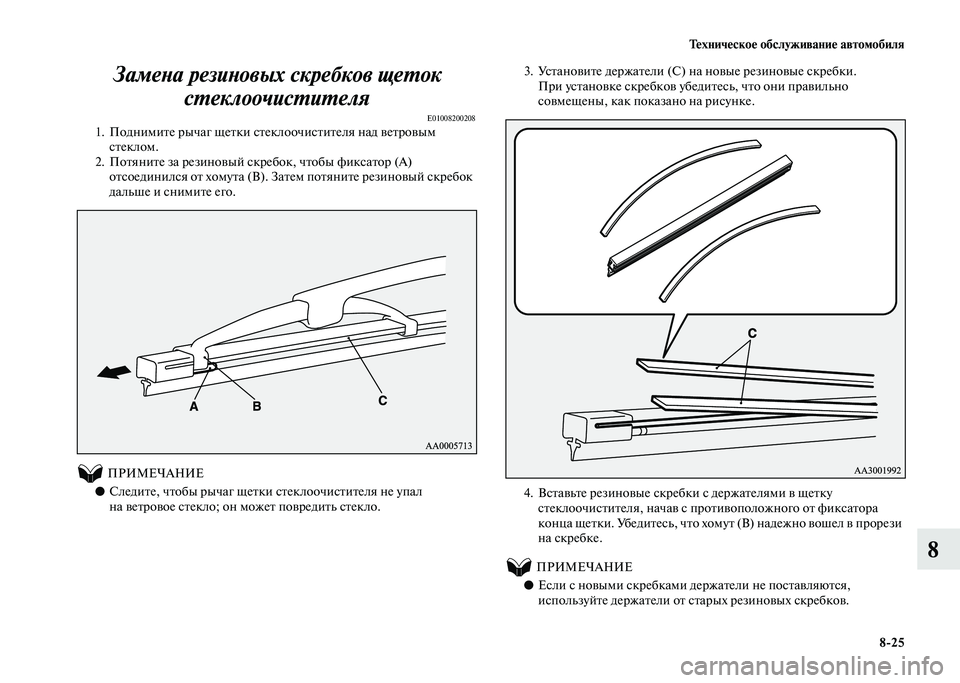

8 Замена резиновых скребков щеток
стеклоочистителя
E010082002081. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.

ПРИМЕЧАНИЕ
●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены, как показано на рисунке.

4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ
●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

8-26 Техническое обслуживание автомобиля
8
5. Сдвигайте скребок до тех пор, пока хомут (В) не зацепится
надежно за фиксатор (А).

Щетка очистителя заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
и снимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.

ПРИМЕЧАНИЕ
●Следите, чтобы рычаг щетки стеклоочистителя не упал
на заднее стекло; он может повредить стекло.

Техническое обслуживание автомобиля
8-27
8
4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, как показано на рисунке.

ПРИМЕЧАНИЕ
●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.
Общее техническое обслуживаниеE01002700360
Утечка топлива, охлаждающей жидкости, масла
и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Чтобы проверить работу осветительных приборов, включите их.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители не
обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 8-29 и «Замена ламп»
на стр. 8-37.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

8-28 Техническое обслуживание автомобиля
8

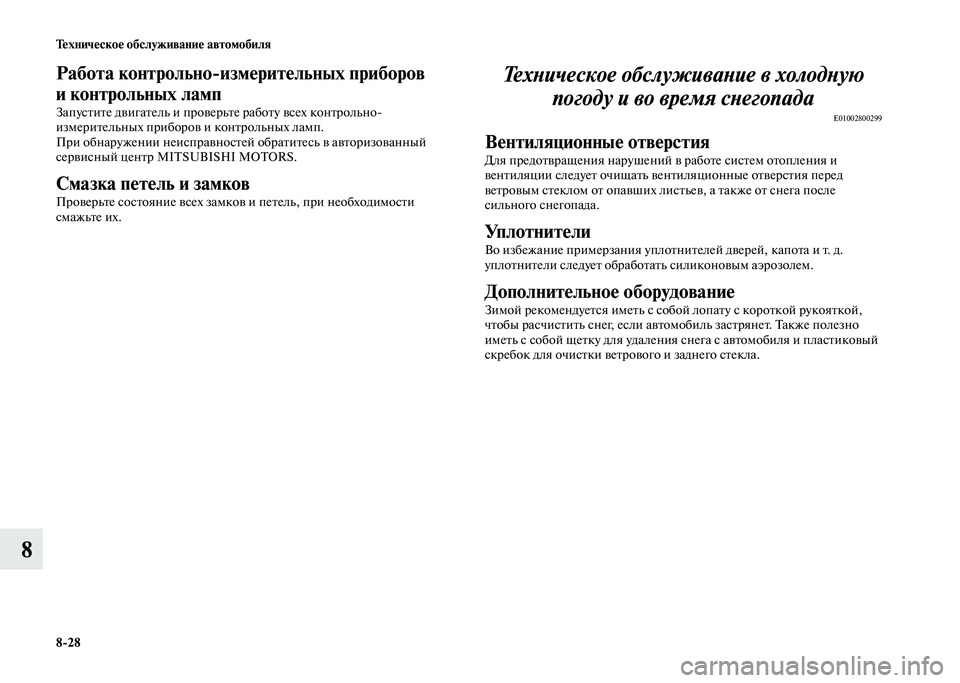

Работа контрольно-измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно-
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.
Техническое обслуживание в холодную
погоду и во время снегопада
E01002800299
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уплотнители
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.

Техническое обслуживание автомобиля
8-29
8 Плавкие вставки
E01002900434Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
См. «Таблица расположения предохранителей в блоке, находящемся
в моторном отсеке» на стр. 8-32.
ПредохранителиE01003000849
Расположение блока предохранителейE01007601521Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки основные электрические цепи
снабжены предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салонеБлок предохранителей в пассажирском салоне находится перед
водительским сиденьем в месте, показанном на рисунке.

ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
к возгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

8-30 Техническое обслуживание автомобиля
8

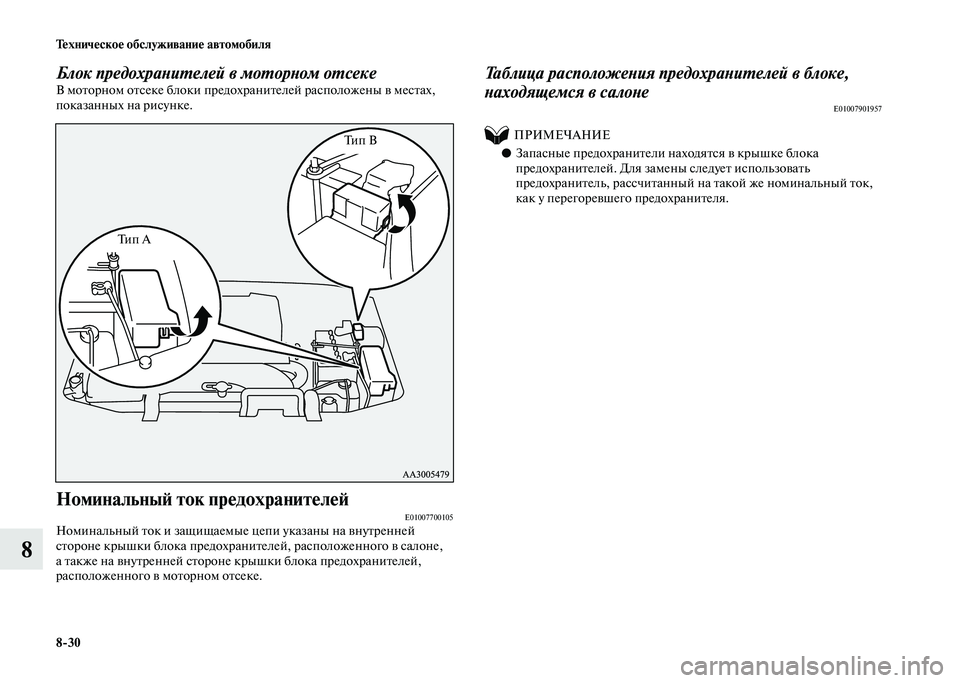

Блок предохранителей в моторном отсекеВ моторном отсеке блоки предохранителей расположены в местах,
показанных на рисунке.

Номинальный ток предохранителейE01007700105Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки блока предохранителей, расположенного в салоне,
а также на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007901957
ПРИМЕЧАНИЕ
●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
Тип АТип B
