2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Создание комфортных условий в салоне
5-3
5
Регулировка объема и направления подаваемого
воздуха
E00700200619
Передние вентиляционные дефлекторыЭти дефлекторы открываются и закрываются регулятором (А).
( ): Открыть
( ): Закрыть
Направление воздушного потока регулируется перемещением
ручки (В).

Вентиляционные дефлекторы в потолкеНаправление воздушного потока регулируется перемещением ручки
(С) влево или вправо.

ПРИМЕЧАНИЕ
●На автомобилях с кондиционером холодный воздух,
подаваемый через вентиляционные дефлекторы, может
выходить в виде тумана.
Это объясняется быстрым охлаждением влажного воздуха
в кондиционере. Через несколько секунд туман исчезает.

5-4 Создание комфортных условий в салоне
5Передний автоматический кондиционер
E00702401885Включить передний кондиционер можно только при работающем двигателе.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода двигателя слегка увеличиваются, компрессор системы кондиционирования включается
и выключается автоматически.
При этом, если автомобиль, оснащенный A/T, стоит на месте, необходимо до упора нажать на педаль тормоза, чтобы предотвратить случайное
трогание автомобиля с места.

Создание комфортных условий в салоне
5-5
5

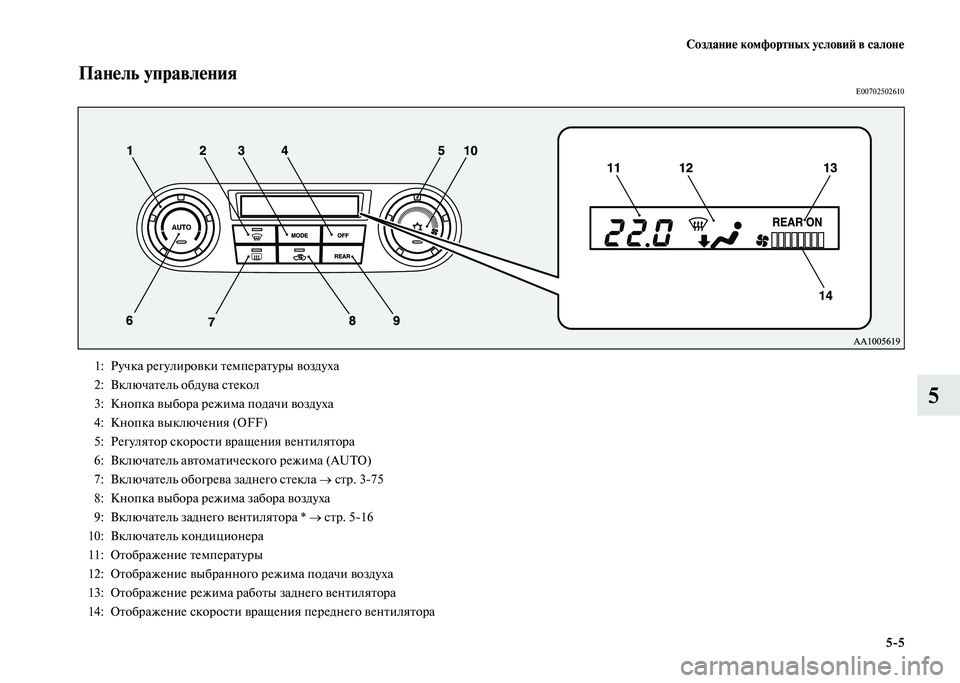

Панель управленияE00702502610

1: Ручка регулировки температуры воздуха
2: Включатель обдува стекол
3: Кнопка выбора режима подачи воздуха
4: Кнопка выключения (OFF)
5: Регулятор скорости вращения вентилятора
6: Включатель автоматического режима (AUTO)
7: Включатель обогрева заднего стекла → стр. 3-75
8: Кнопка выбора режима забора воздуха
9: Включатель заднего вентилятора * → стр. 5-16
10: Включатель кондиционера
11: Отображение температуры
12: Отображение выбранного режима подачи воздуха
13: Отображение режима работы заднего вентилятора
14: Отображение скорости вращения переднего вентилятора

5-6 Создание комфортных условий в салоне
5

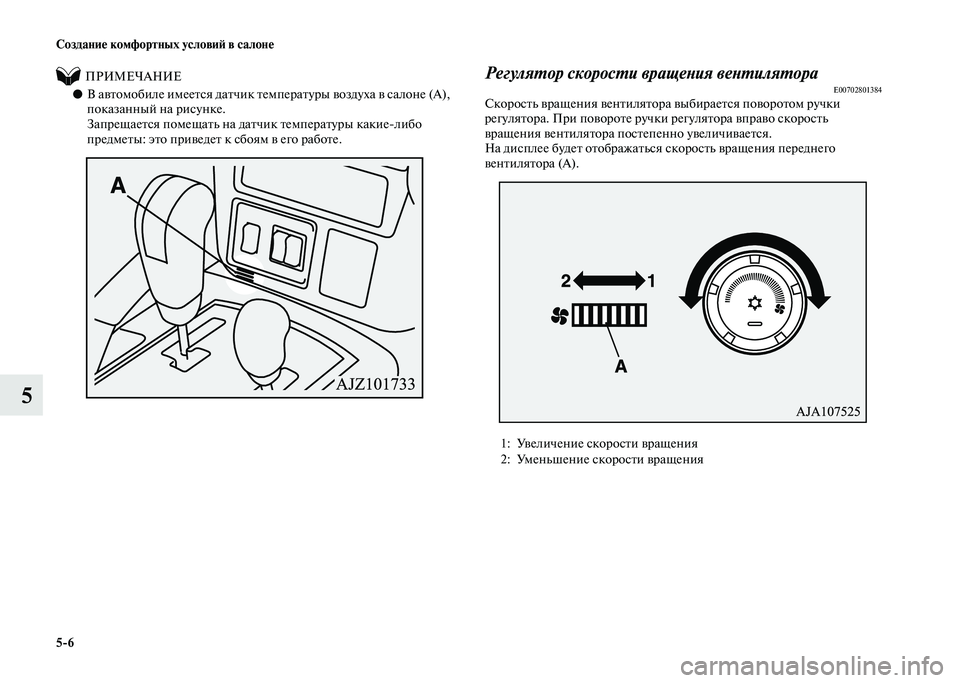

ПРИМЕЧАНИЕ
●В автомобиле имеется датчик температуры воздуха в салоне (А),
показанный на рисунке.
Запрещается помещать на датчик температуры какие-либо
предметы: это приведет к сбоям в его работе.

Регулятор скорости вращения вентилятораE00702801384Скорость вращения вентилятора выбирается поворотом ручки
регулятора. При повороте ручки регулятора вправо скорость
вращения вентилятора постепенно увеличивается.
На дисплее будет отображаться скорость вращения переднего
вентилятора (А).


1: Увеличение скорости вращения
2: Уменьшение скорости вращения

Создание комфортных условий в салоне
5-7
5

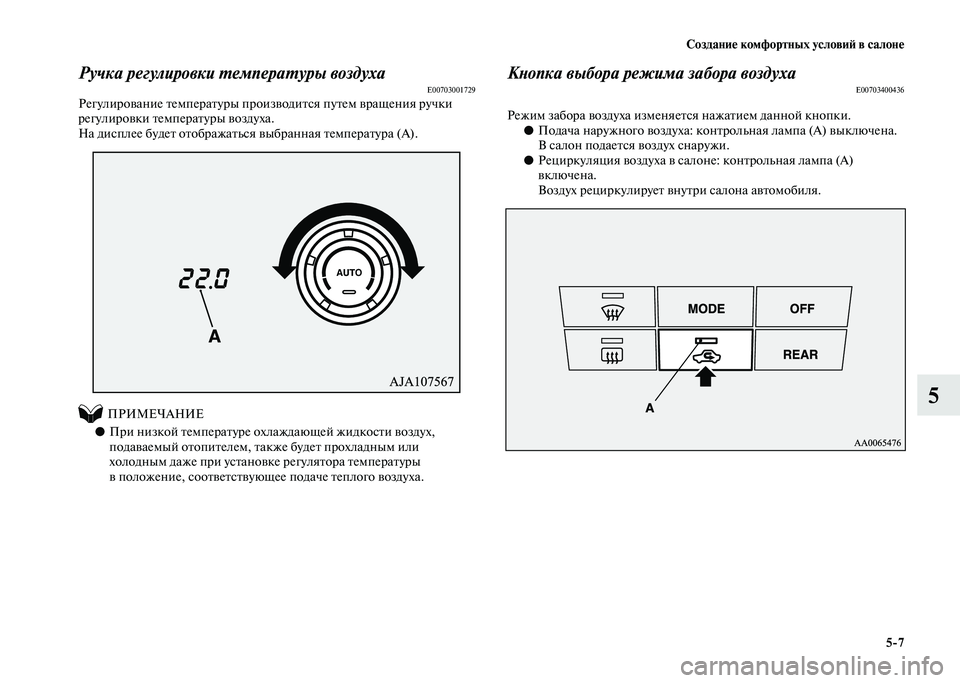

Ручка регулировки температуры воздухаE00703001729Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
На дисплее будет отображаться выбранная температура (А).

ПРИМЕЧАНИЕ
●При низкой температуре охлаждающей жидкости воздух,
подаваемый отопителем, также будет прохладным или
холодным даже при установке регулятора температуры
в положение, соответствующее подаче теплого воздуха.
Кнопка выбора режима забора воздухаE00703400436
Режим забора воздуха изменяется нажатием данной кнопки.
●Подача наружного воздуха: контрольная лампа (А) выключена.
В салон подается воздух снаружи.
●Рециркуляция воздуха в салоне: контрольная лампа (А)
включена.
Воздух рециркулирует внутри салона автомобиля.

5-8 Создание комфортных условий в салоне
5
ПРИМЕЧАНИЕ
●Если нажать кнопку автоматического режима AUTO после
ручного переключения между забором наружного воздуха
и рециркуляцией, выбор режима забора воздуха также будет
осуществляться автоматически.
Включатель автоматического режима (AUT O)E00702601050При нажатии кнопки AUTO включается контрольная лампа (А), а
выбор режимов, регулирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регулирование
температуры и включение/выключение кондиционера
осуществляются автоматически.

ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или инея
с ветрового стекла.
Если необходимо быстро охладить воздух в салоне либо
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать запотевание стекол.

Создание комфортных условий в салоне
5-9
5
Включатель кондиционераE00703502747Чтобы включить кондиционер, нажмите включатель. При этом
включается контрольная лампа (А).

Чтобы выключить кондиционер, нажмите этот же включатель еще раз.
ПРИМЕЧАНИЕ
●При обнаружении неисправности в компрессоре кондиционера
контрольная лампа кондиционера (А) начинает мигать.
Остановите автомобиль в безопасном месте, выключите
двигатель и вновь запустите его. Если после этого мигание
контрольной лампы прекратится, неисправность отсутствует.
Если лампа мигает, рекомендуется проверить кондиционер
в авторизованном сервисном центре MITSUBISHI MOTORS.
●В некоторых случаях, например после мойки автомобиля струей
воды под давлением, возможно отсыревание конденсора и
мигание контрольной лампы (А). Это не является проявлением
неисправности. Остановите автомобиль в безопасном месте,
выключите двигатель и вновь запустите его. После испарения
влаги мигание лампы прекратится.
Кнопка выключения (OFF)E00702700012Чтобы выключить систему кондиционирования, нажмите кнопку
OFF.

5-10 Создание комфортных условий в салоне
5

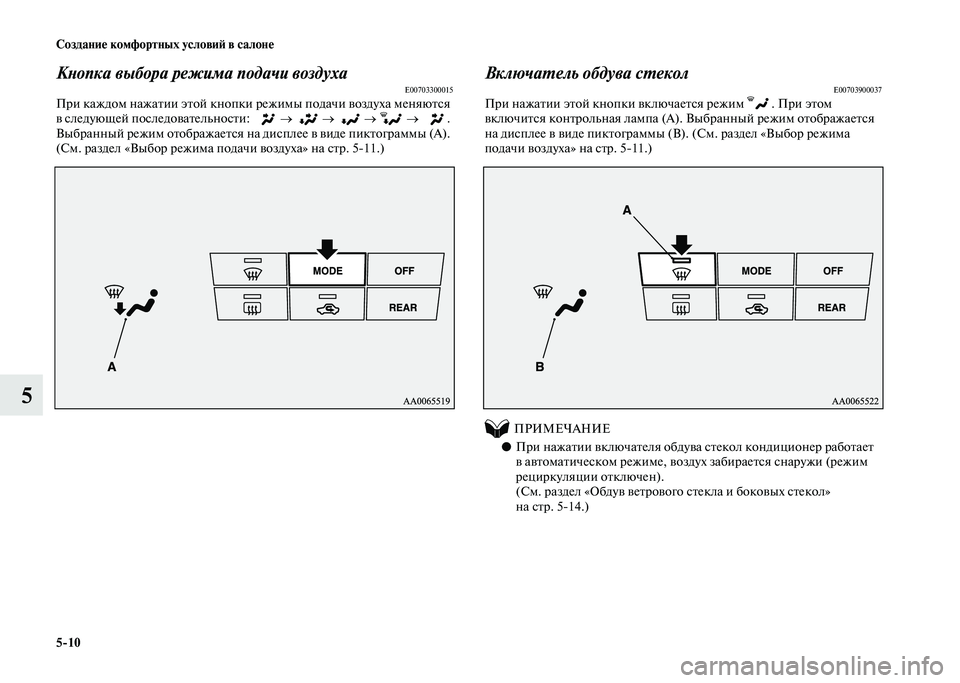

Кнопка выбора режима подачи воздухаE00703300015При каждом нажатии этой кнопки режимы подачи воздуха меняются
в следующей последовательности: → → → → .
Выбранный режим отображается на дисплее в виде пиктограммы (А).
(См. раздел «Выбор режима подачи воздуха» на стр. 5-11.)

Включатель обдува стеколE00703900037При нажатии этой кнопки включается режим . При этом
включится контрольная лампа (А). Выбранный режим отображается
на дисплее в виде пиктограммы (B). (См. раздел «Выбор режима
подачи воздуха» на стр. 5-11.)

ПРИМЕЧАНИЕ
●При нажатии включателя обдува стекол кондиционер работает
в автоматическом режиме, воздух забирается снаружи (режим
рециркуляции отключен).
(См. раздел «Обдув ветрового стекла и боковых стекол»
на стр. 5-14.)
