2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4-35
4
2H ↔ 4HLc

: Мигает
: Включено
: Выключено
4H ↔ 4HLc

: Мигает
: Включено
: Выключено
Положение рычага
раздаточной коробкиИндикатор режима
полного привода
2H
Происходит переключение
4HLcПоложение рычага
раздаточной коробкиИндикатор режима
полного привода
4H
Происходит переключение
4HLc

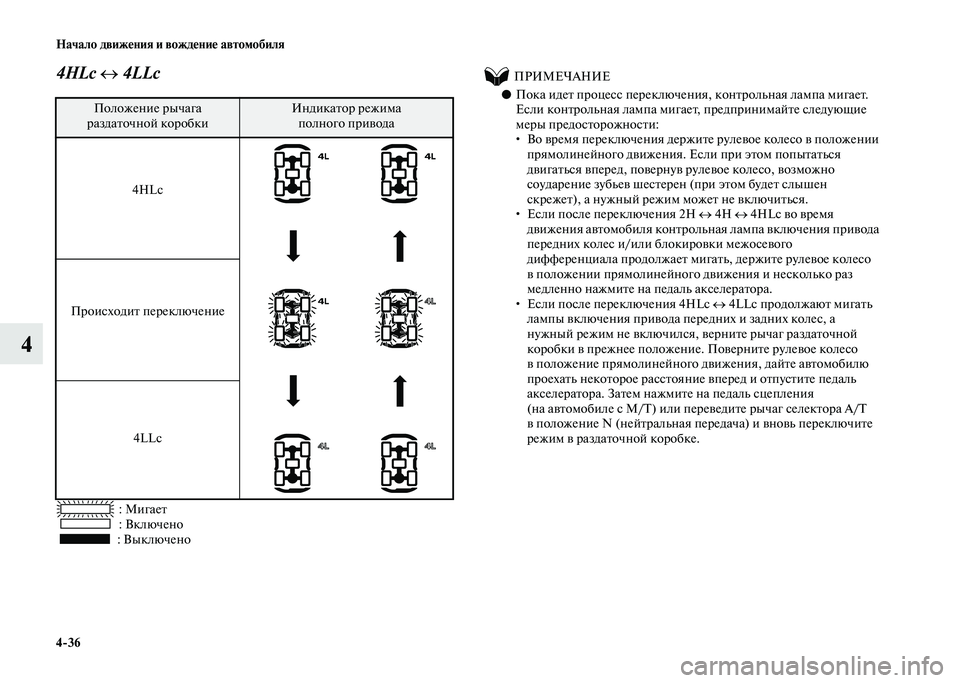

4-36 Начало движения и вождение автомобиля
4
4HLc ↔ 4LLc

: Мигает
: Включено
: Выключено
ПРИМЕЧАНИЕ
●Пока идет процесс переключения, контрольная лампа мигает.
Если контрольная лампа мигает, предпринимайте следующие
меры предосторожности:
• Во время переключения держите рулевое колесо в положении
прямолинейного движения. Если при этом попытаться
двигаться вперед, повернув рулевое колесо, возможно
соударение зубьев шестерен (при этом будет слышен
скрежет), а нужный режим может не включиться.
• Если после переключения 2H ↔ 4H ↔ 4HLc во время
движения автомобиля контрольная лампа включения привода
передних колес и/или блокировки межосевого
дифференциала продолжает мигать, держите рулевое колесо
в положении прямолинейного движения и несколько раз
медленно нажмите на педаль акселератора.
• Если после переключения 4HLc ↔ 4LLc продолжают мигать
лампы включения привода передних и задних колес, а
нужный режим не включился, верните рычаг раздаточной
коробки в прежнее положение. Поверните рулевое колесо
в положение прямолинейного движения, дайте автомобилю
проехать некоторое расстояние вперед и отпустите педаль
акселератора. Затем нажмите на педаль сцепления
(на автомобиле с M/T) или переведите рычаг селектора A/T
в положение N (нейтральная передача) и вновь переключите
режим в раздаточной коробке.Положение рычага
раздаточной коробкиИндикатор режима
полного привода
4HLc
Происходит переключение
4LLc

Начало движения и вождение автомобиля
4-37
4
●Если при попытке переключения 4HLc ↔ 4LLc лампы
включения привода передних и задних колес начинают часто
мигать (дважды в секунду), переключение невозможно.
Остановите автомобиль и отпустите педаль акселератора.
Затем нажмите на педаль сцепления (на автомобиле с M/T) или
переведите рычаг селектора A/T в положение N (нейтральная
передача) и вновь переключите режим в раздаточной коробке.


ПРЕДОСТЕРЕЖЕНИЕ!
●При обнаружении неисправности раздаточной коробки
включается предохранительное устройство. При этом лампы
включения привода передних и задних колес гаснут, лампа
блокировки межосевого дифференциала мигает, а переключение
режимов в раздаточной коробке становится невозможным.
Остановите автомобиль в безопасном месте и заглушите
двигатель на несколько секунд. Вновь запустите двигатель.
Лампы должны вернуться к нормальному режиму работы.
Если лампы продолжают мигать, рекомендуется как можно
скорее проверить автомобиль в авторизованном сервисном
центре MITSUBISHI MOTORS.

4-38 Начало движения и вождение автомобиля
4Блокировка дифференциала задней оси *
E00606200043Если одно из колес начинает буксовать, автомобиль застревает и не
может выехать даже с помощью полного привода, можно
воспользоваться включателем (А) блокировки дифференциала задней
оси, чтобы заблокировать дифференциал и повысить тяговое усилие
на колесах.

Включение блокировки дифференциала задней
оси
1. Переведите рычаг раздаточной коробки в положение 4LLc или
4HLc.
2. Чтобы заблокировать дифференциал задней оси, нажмите
включатель блокировки (1).
3. Чтобы разблокировать дифференциал задней оси, нажмите
включатель блокировки (2).

ПРЕДОСТЕРЕЖЕНИЕ!
●Включение блокировки дифференциала задней оси разрешается
только после остановки колес автомобиля. Включение
блокировки дифференциала задней оси при вращающихся
колесах может привести к резкому перемещению автомобиля
в неожиданном направлении.

Начало движения и вождение автомобиля
4-39
4
ПРИМЕЧАНИЕ
●Когда рычаг раздаточной коробки находится в положении 2Н
или 4Н, блокировка дифференциала задней оси не работает.
●Если после того, как дифференциал задней оси заблокирован,
перевести рычаг раздаточной коробки из положения 4HLc
или 4LLc в положение 2Н или 4Н, дифференциал
автоматически разблокируется.
Контрольная лампа блокировки дифференциала
задней оси
E00606300233При включении зажигания контрольная лампа блокировки
дифференциала задней оси (А) на панели приборов включается
на несколько секунд, а затем начинает показывать состояние
дифференциала (заблокирован или разблокирован).

ПРИМЕЧАНИЕ
●Индикатор режима полного привода включается на несколько
секунд при повороте ключа зажигания в положение ON.
См. раздел «Индикатор режима полного привода» на стр. 4-34.
Состояние блокировки дифференциала задней оси
(включенное при помощи включателя блокировки)
отображается посредством мигания или постоянного свечения
соответствующей контрольной лампы.

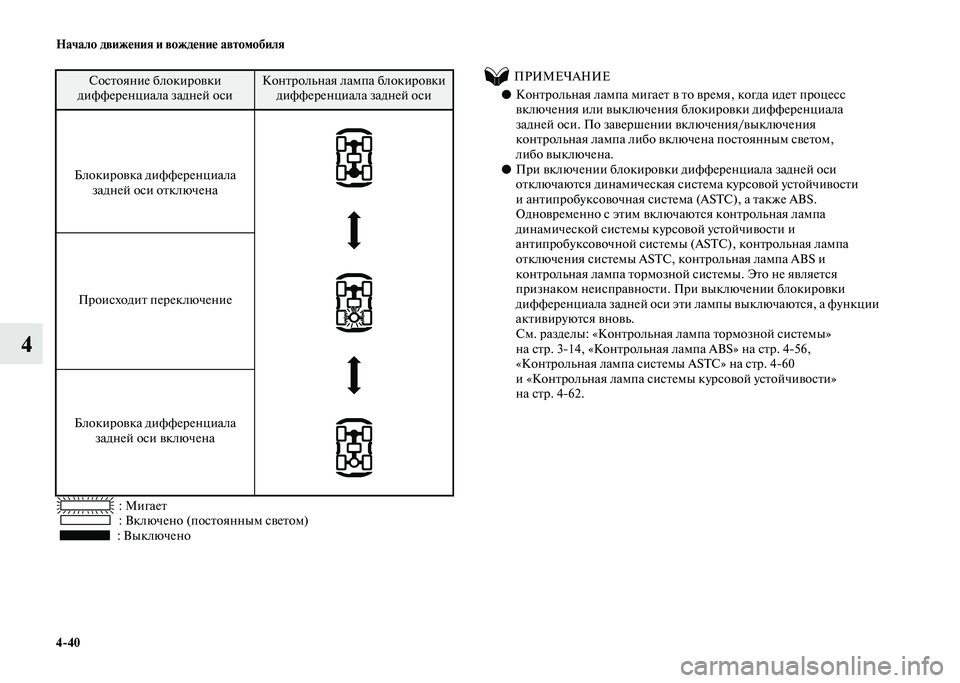

4-40 Начало движения и вождение автомобиля
4

: Мигает
: Включено (постоянным светом)
: Выключено
ПРИМЕЧАНИЕ
●Контрольная лампа мигает в то время, когда идет процесс
включения или выключения блокировки дифференциала
задней оси. По завершении включения/выключения
контрольная лампа либо включена постоянным светом,
либо выключена.
●При включении блокировки дифференциала задней оси
отключаются динамическая система курсовой устойчивости
и антипробуксовочная система (ASTC), а также ABS.
Одновременно с этим включаются контрольная лампа
динамической системы курсовой устойчивости и
антипробуксовочной системы (ASTC), контрольная лампа
отключения системы ASTC, контрольная лампа ABS и
контрольная лампа тормозной системы. Это не является
признаком неисправности. При выключении блокировки
дифференциала задней оси эти лампы выключаются, а функции
активируются вновь.
См. разделы: «Контрольная лампа тормозной системы»
на стр. 3-14, «Контрольная лампа ABS» на стр. 4-56,
«Контрольная лампа системы ASTC» на стр. 4-60
и «Контрольная лампа системы курсовой устойчивости»
на стр. 4-62.Состояние блокировки
дифференциала задней осиКонтрольная лампа блокировки
дифференциала задней оси
Блокировка дифференциала
задней оси отключена
Происходит переключение
Блокировка дифференциала
задней оси включена

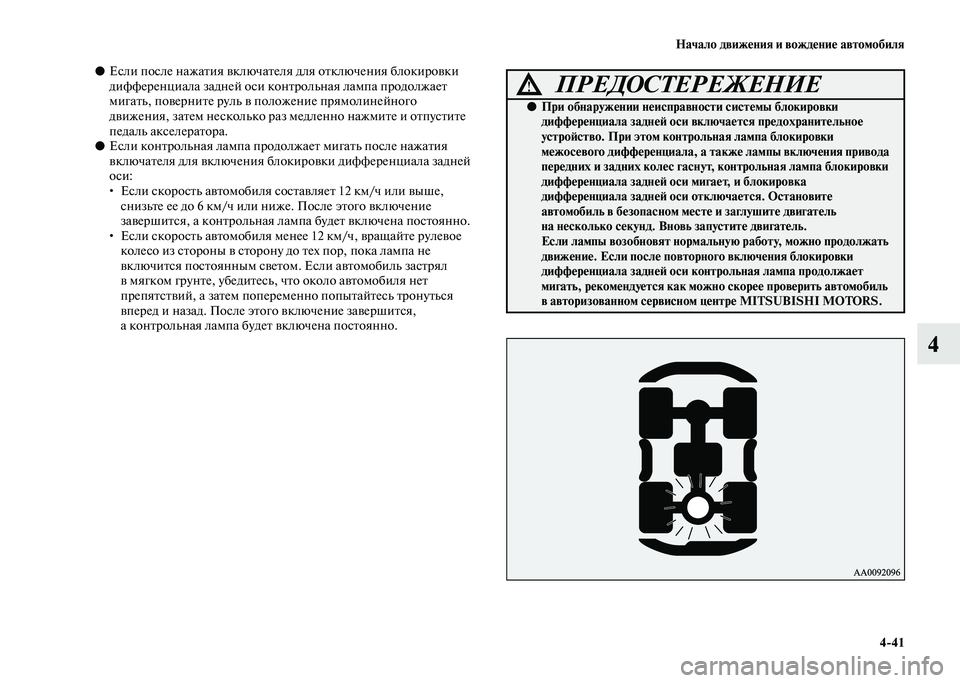

Начало движения и вождение автомобиля
4-41
4
●Если после нажатия включателя для отключения блокировки
дифференциала задней оси контрольная лампа продолжает
мигать, поверните руль в положение прямолинейного
движения, затем несколько раз медленно нажмите и отпустите
педаль акселератора.
●Если контрольная лампа продолжает мигать после нажатия
включателя для включения блокировки дифференциала задней
оси:
• Если скорость автомобиля составляет 12 км/ч или выше,
снизьте ее до 6 км/ч или ниже. После этого включение
завершится, а контрольная лампа будет включена постоянно.
• Если скорость автомобиля менее 12 км/ч, вращайте рулевое
колесо из стороны в сторону до тех пор, пока лампа не
включится постоянным светом. Если автомобиль застрял
в мягком грунте, убедитесь, что около автомобиля нет
препятствий, а затем попеременно попытайтесь тронуться
вперед и назад. После этого включение завершится,
а контрольная лампа будет включена постоянно.

ПРЕДОСТЕРЕЖЕНИЕ!
●При обнаружении неисправности системы блокировки
дифференциала задней оси включается предохранительное
устройство. При этом контрольная лампа блокировки
межосевого дифференциала, а также лампы включения привода
передних и задних колес гаснут, контрольная лампа блокировки
дифференциала задней оси мигает, и блокировка
дифференциала задней оси отключается. Остановите
автомобиль в безопасном месте и заглушите двигатель
на несколько секунд. Вновь запустите двигатель.
Если лампы возобновят нормальную работу, можно продолжать
движение. Если после повторного включения блокировки
дифференциала задней оси контрольная лампа продолжает
мигать, рекомендуется как можно скорее проверить автомобиль
в авторизованном сервисном центре MITSUBISHI MOTORS.

4-42 Начало движения и вождение автомобиля
4
Примеры эффективного использования
блокировки дифференциала задней оси
E00606400045
Если одно из колес попало в канаву
При движении по каменистым дорогамЕсли автомобиль не может двигаться из-за того, что одно из колес
вывешено в воздухе.

ПРЕДОСТЕРЕЖЕНИЕ!
●Блокировку дифференциала задней оси следует использовать
лишь в качестве экстренной меры, если автомобиль застрял, и
высвободить его с помощью включения режима 4LLc или 4HLc
не удается. Отключайте блокировку дифференциала задней оси
сразу после преодоления препятствия.
