2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2-35
2

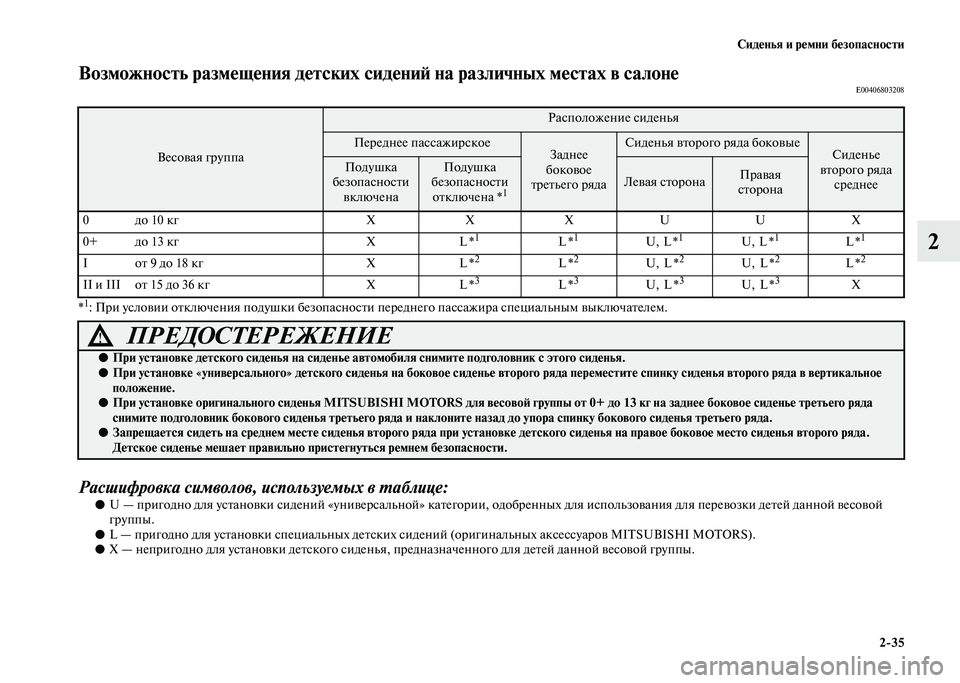

Возможность размещения детских сидений на различных местах в салонеE00406803208
*1: При условии отключения подушки безопасности переднего пассажира специальным выключателем.
Расшифровка символов, используемых в таблице:●U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой
группы.
●L — пригодно для установки специальных детских сидений (оригинальных аксессуаров MITSUBISHI MOTORS).
●Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.

Весовая группа
Расположение сиденья
Переднее пассажирскоеЗаднее
боковое
третьего рядаСиденья второго ряда боковыеСиденье
второго ряда
среднееПодушка
безопасности
включенаПодушка
безопасности
отключена *
1Левая сторонаПравая
сторона
0 до 10 кг X X X U U X
0+ до 13 кг X L *
1 L *1 U, L *1 U, L *1 L *1
I от 9 до 18 кг X L *
2L *2U, L *2U, L *2L *2
II и III от 15 до 36 кг X L *3L *3U, L *3U, L *3X
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
●При установке «универсального» детского сиденья на боковое сиденье второго ряда переместите спинку сиденья второго ряда в вертикальное
положение.
●При установке оригинального сиденья MITSUBISHI MOTORS для весовой группы от 0+ до 13 кг на заднее боковое сиденье третьего ряда
снимите подголовник бокового сиденья третьего ряда и наклоните назад до упора спинку бокового сиденья третьего ряда.
●Запрещается сидеть на среднем месте сиденья второго ряда при установке детского сиденья на правое боковое место сиденья второго ряда.
Детское сиденье мешает правильно пристегнуться ремнем безопасности.

2-36 Сиденья и ремни безопасности
2

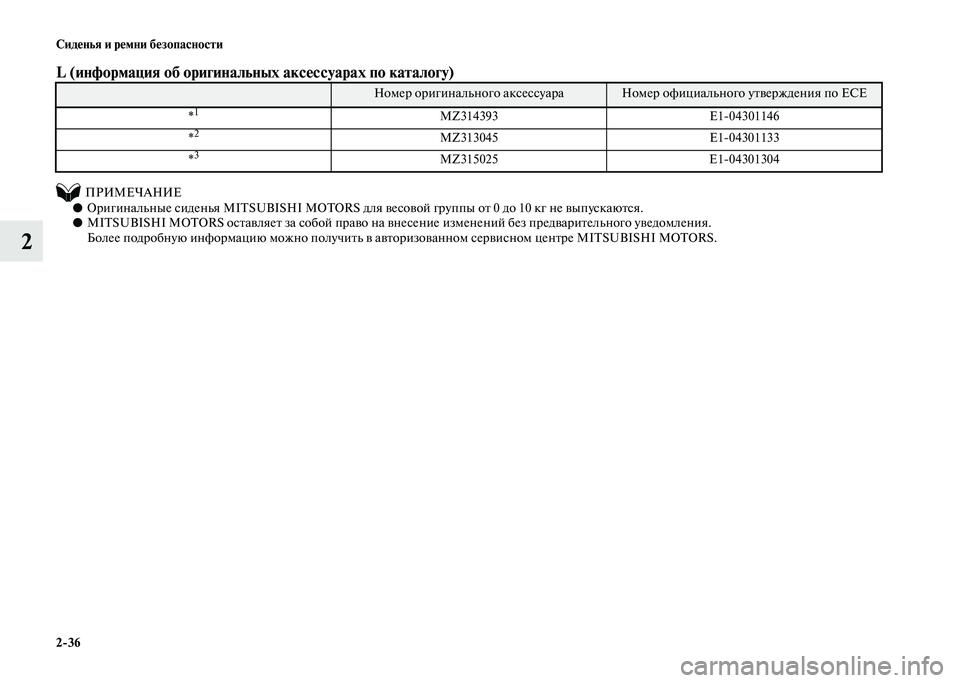

L (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
●MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E1-04301146
*
2MZ313045 E1-04301133
*
3MZ315025 E1-04301304

Сиденья и ремни безопасности
2-37
2

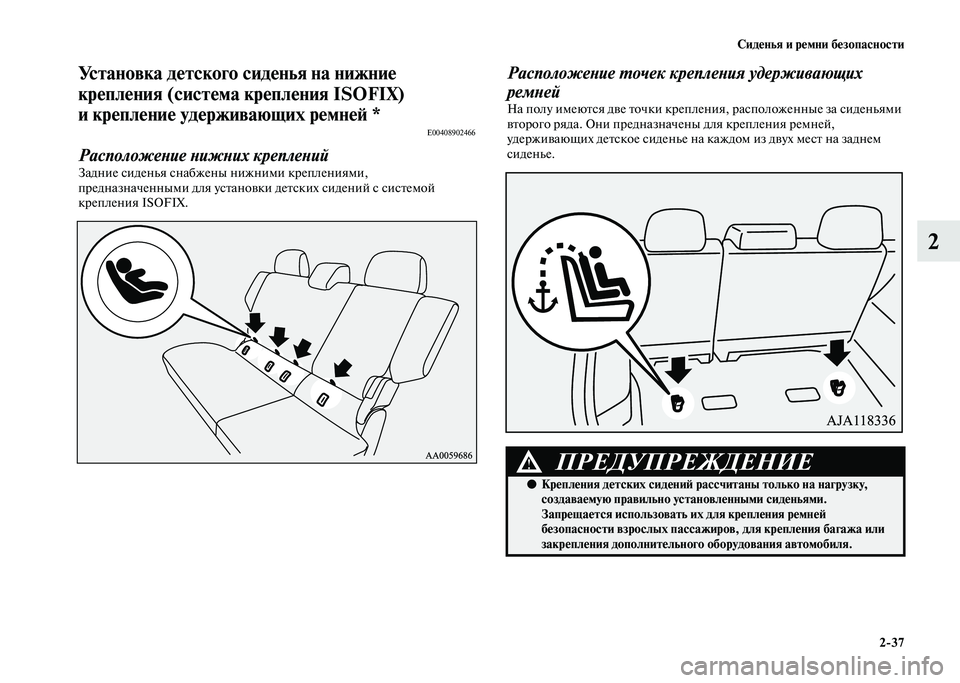

Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней *
E00408902466
Расположение нижних крепленийЗадние сиденья снабжены нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.

Расположение точек крепления удерживающих
ремней
На полу имеются две точки крепления, расположенные за сиденьями
второго ряда. Они предназначены для крепления ремней,
удерживающих детское сиденье на каждом из двух мест на заднем
сиденье.

ПРЕДУПРЕЖДЕНИЕ!
●Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, для крепления багажа или
закрепления дополнительного оборудования автомобиля.

2-38 Сиденья и ремни безопасности
2

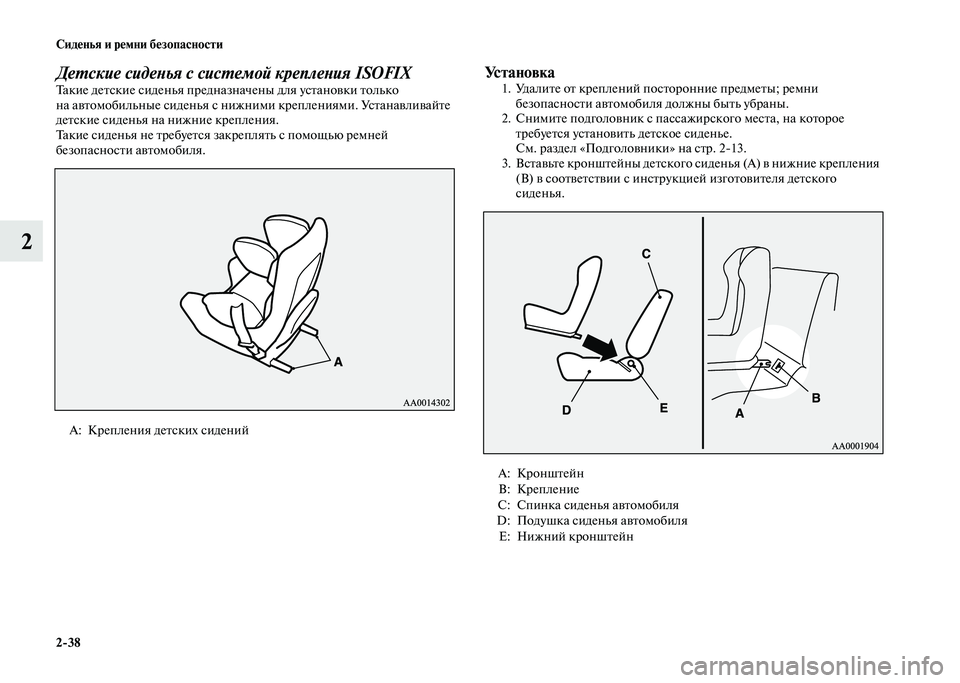

Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только
на автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней
безопасности автомобиля.


Установка1. Удалите от креплений посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 2-13.
3. Вставьте кронштейны детского сиденья (А) в нижние крепления
(В) в соответствии с инструкцией изготовителя детского
сиденья.


А: Крепления детских сидений
А: Кронштейн
В: Крепление
C: Спинка сиденья автомобиля
D: Подушка сиденья автомобиля
Е: Нижний кронштейн

Сиденья и ремни безопасности
2-39
2

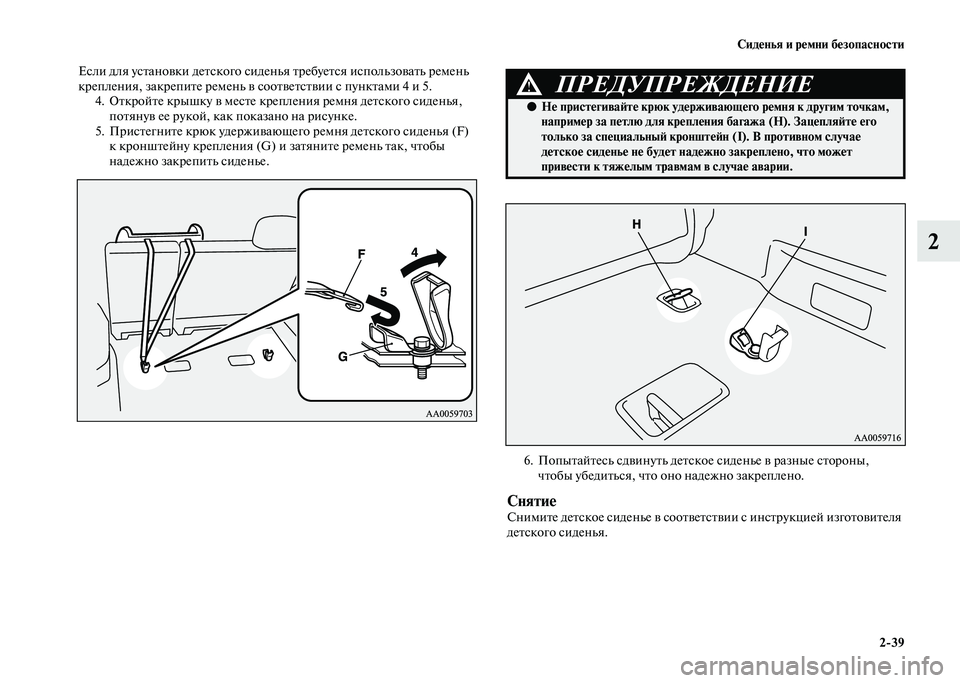

Если для установки детского сиденья требуется использовать ремень
крепления, закрепите ремень в соответствии с пунктами 4 и 5.
4. Откройте крышку в месте крепления ремня детского сиденья,
потянув ее рукой, как показано на рисунке.
5. Пристегните крюк удерживающего ремня детского сиденья (F)
к кронштейну крепления (G) и затяните ремень так, чтобы
надежно закрепить сиденье.


6. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
СнятиеСнимите детское сиденье в соответствии с инструкцией изготовителя
детского сиденья.
ПРЕДУПРЕЖДЕНИЕ!
●Не пристегивайте крюк удерживающего ремня к другим точкам,
например за петлю для крепления багажа (Н). Зацепляйте его
только за специальный кронштейн (I). В противном случае
детское сиденье не будет надежно закреплено, что может
привести к тяжелым травмам в случае аварии.

2-40 Сиденья и ремни безопасности
2
Крепление детского сиденья с помощью
трехточечных ремней безопасности
E00408702044
Установка детского сиденья1. Установите детское сиденье на выбранное Вами сиденье
автомобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 2-13.
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке язычка ремня в замок обязательно
должен быть слышен щелчок.
3. С помощью регулировочного зажима подтяните ремень.4. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.

ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).
ПРЕДУПРЕЖДЕНИЕ!
●При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать
и фиксирующий зажим.

Сиденья и ремни безопасности
2-41

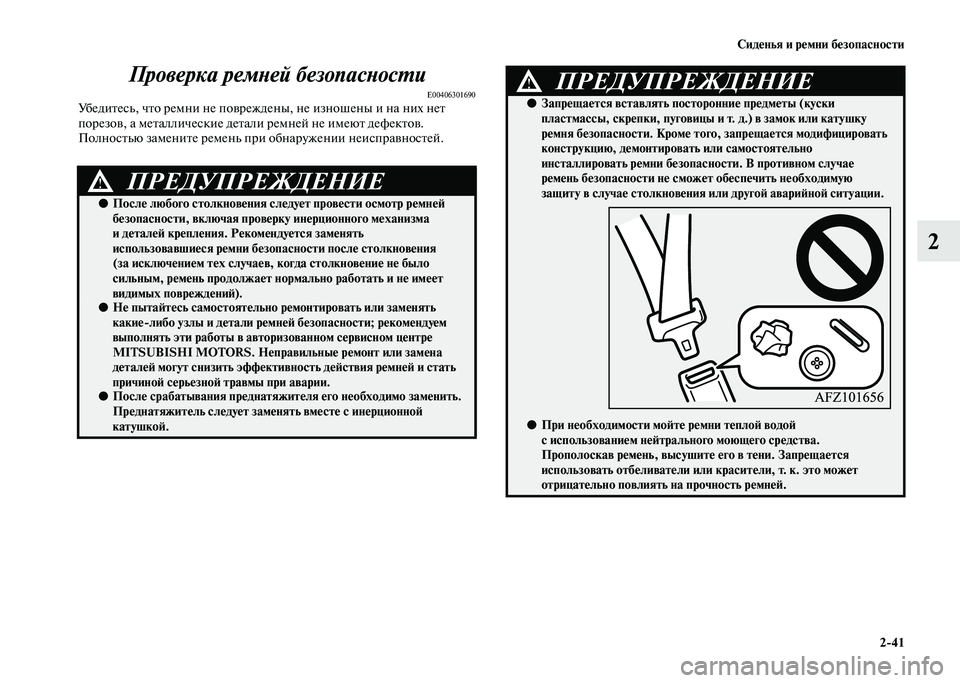

2 Проверка ремней безопасности
E00406301690Убедитесь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
ПРЕДУПРЕЖДЕНИЕ!
●После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма
и деталей крепления. Рекомендуется заменять
использовавшиеся ремни безопасности после столкновения
(за исключением тех случаев, когда столкновение не было
сильным, ремень продолжает нормально работать и не имеет
видимых повреждений).
●Не пытайтесь самостоятельно ремонтировать или заменять
какие-либо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильные ремонт или замена
деталей могут снизить эффективность действия ремней и стать
причиной серьезной травмы при аварии.
●После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.
●Запрещается вставлять посторонние предметы (куски
пластмассы, скрепки, пуговицы и т. д.) в замок или катушку
ремня безопасности. Кроме того, запрещается модифицировать
конструкцию, демонтировать или самостоятельно
инсталлировать ремни безопасности. В противном случае
ремень безопасности не сможет обеспечить необходимую
защиту в случае столкновения или другой аварийной ситуации.

●При необходимости мойте ремни теплой водой
с использованием нейтрального моющего средства.
Прополоскав ремень, высушите его в тени. Запрещается
использовать отбеливатели или красители, т. к. это может
отрицательно повлиять на прочность ремней.
ПРЕДУПРЕЖДЕНИЕ!

2-42 Сиденья и ремни безопасности

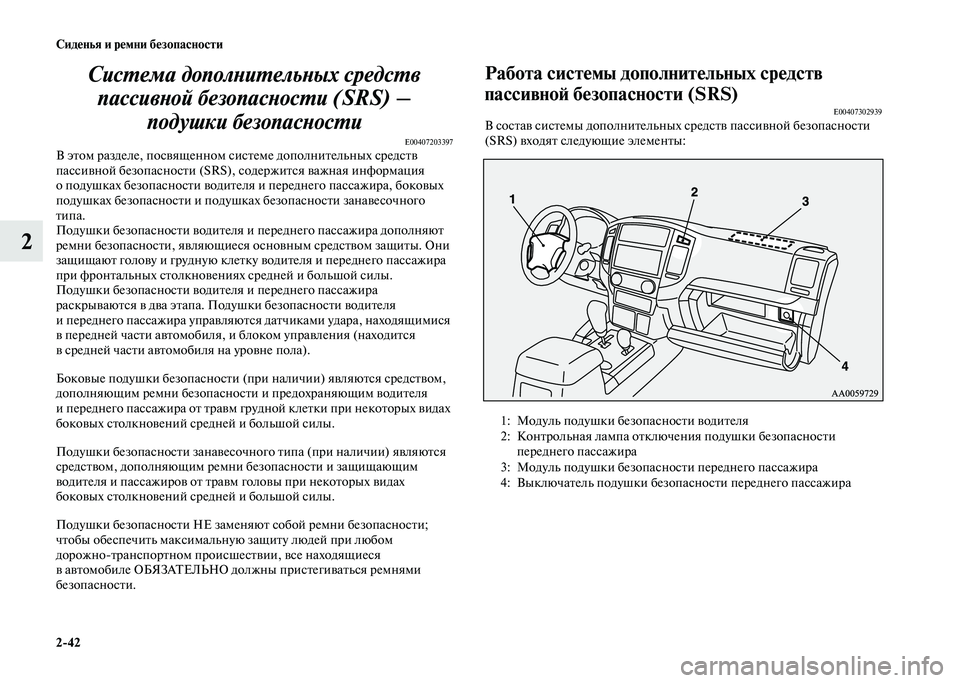

2Система дополнительных средств
пассивной безопасности (SRS) –
подушки безопасности
E00407203397В этом разделе, посвященном системе дополнительных средств
пассивной безопасности (SRS), содержится важная информация
о подушках безопасности водителя и переднего пассажира, боковых
подушках безопасности и подушках безопасности занавесочного
типа.
Подушки безопасности водителя и переднего пассажира дополняют
ремни безопасности, являющиеся основным средством защиты. Они
защищают голову и грудную клетку водителя и переднего пассажира
при фронтальных столкновениях средней и большой силы.
Подушки безопасности водителя и переднего пассажира
раскрываются в два этапа. Подушки безопасности водителя
и переднего пассажира управляются датчиками удара, находящимися
в передней части автомобиля, и блоком управления (находится
в средней части автомобиля на уровне пола).
Боковые подушки безопасности (при наличии) являются средством,
дополняющим ремни безопасности и предохраняющим водителя
и переднего пассажира от травм грудной клетки при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности занавесочного типа (при наличии) являются
средством, дополняющим ремни безопасности и защищающим
водителя и пассажиров от травм головы при некоторых видах
боковых столкновений средней и большой силы.
Подушки безопасности НЕ заменяют собой ремни безопасности;
чтобы обеспечить максимальную защиту людей при любом
дорожно-транспортном происшествии, все находящиеся
в автомобиле ОБЯЗАТЕЛЬНО должны пристегиваться ремнями
безопасности.
Работа системы дополнительных средств
пассивной безопасности (SRS)
E00407302939В состав системы дополнительных средств пассивной безопасности
(SRS) входят следующие элементы:


1: Модуль подушки безопасности водителя
2: Контрольная лампа отключения подушки безопасности
переднего пассажира
3: Модуль подушки безопасности переднего пассажира
4: Выключатель подушки безопасности переднего пассажира
