2020 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

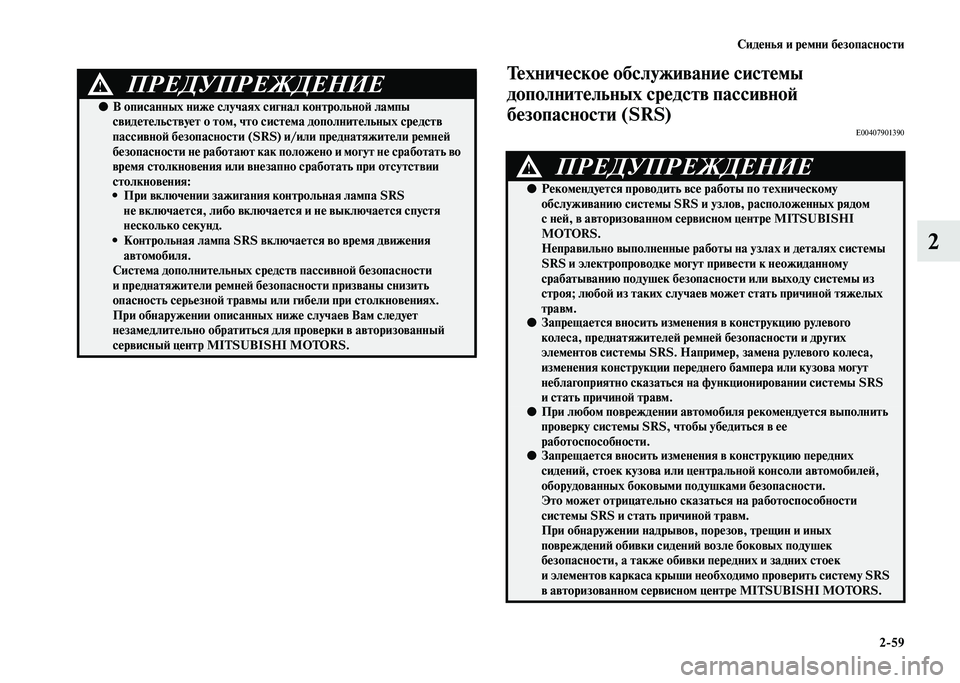

Сиденья и ремни безопасности
2-59
2
Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)
E00407901390
ПРЕДУПРЕЖДЕНИЕ!
●В описанных ниже случаях сигнал контрольной лампы
свидетельствует о том, что система дополнительных средств
пассивной безопасности (SRS) и/или преднатяжители ремней
безопасности не работают как положено и могут не сработать во
время столкновения или внезапно сработать при отсутствии
столкновения:
• При включении зажигания контрольная лампа SRS
не включается, либо включается и не выключается спустя
несколько секунд.
• Контрольная лампа SRS включается во время движения
автомобиля.
Система дополнительных средств пассивной безопасности
и преднатяжители ремней безопасности призваны снизить
опасность серьезной травмы или гибели при столкновениях.
При обнаружении описанных ниже случаев Вам следует
незамедлительно обратиться для проверки в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Рекомендуется проводить все работы по техническому
обслуживанию системы SRS и узлов, расположенных рядом
с ней, в авторизованном сервисном центре MITSUBISHI
MOTORS.
Неправильно выполненные работы на узлах и деталях системы
SRS и электропроводке могут привести к неожиданному
срабатыванию подушек безопасности или выходу системы из
строя; любой из таких случаев может стать причиной тяжелых
травм.
●Запрещается вносить изменения в конструкцию рулевого
колеса, преднатяжителей ремней безопасности и других
элементов системы SRS. Например, замена рулевого колеса,
изменения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
●При любом повреждении автомобиля рекомендуется выполнить
проверку системы SRS, чтобы убедиться в ее
работоспособности.
●Запрещается вносить изменения в конструкцию передних
сидений, стоек кузова или центральной консоли автомобилей,
оборудованных боковыми подушками безопасности.
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов, трещин и иных
повреждений обивки сидений возле боковых подушек
безопасности, а также обивки передних и задних стоек
и элементов каркаса крыши необходимо проверить систему SRS
в авторизованном сервисном центре MITSUBISHI MOTORS.

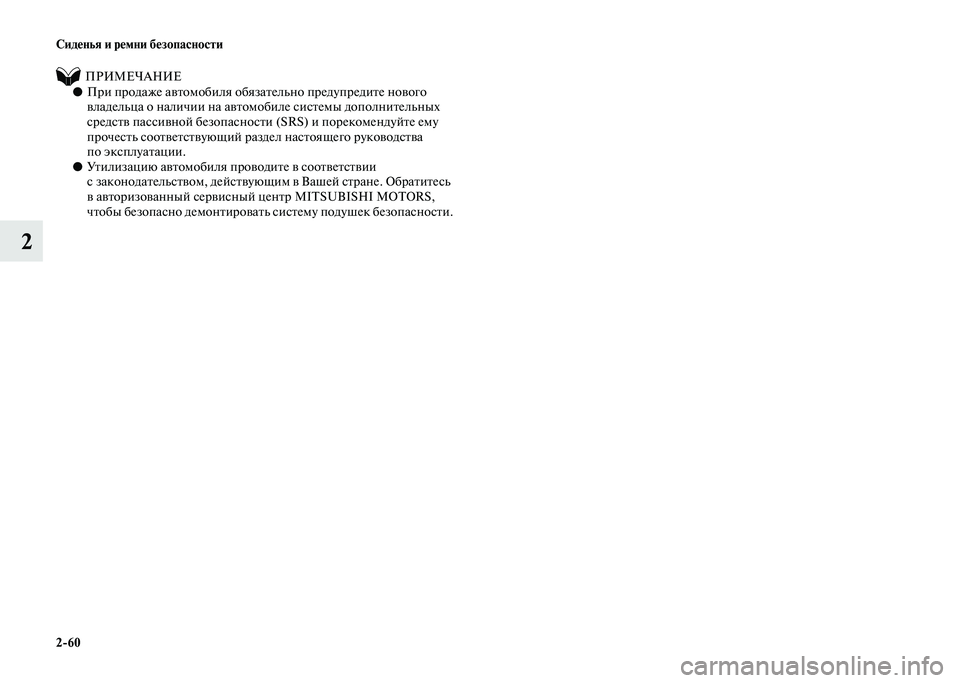

2-60 Сиденья и ремни безопасности
2
ПРИМЕЧАНИЕ●При продаже автомобиля обязательно предупредите нового
владельца о наличии на автомобиле системы дополнительных
средств пассивной безопасности (SRS) и порекомендуйте ему
прочесть соответствующий раздел настоящего руководства
по эксплуатации.
●Утилизацию автомобиля проводите в соответствии
с законодательством, действующим в Вашей стране. Обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS,
чтобы безопасно демонтировать систему подушек безопасности.

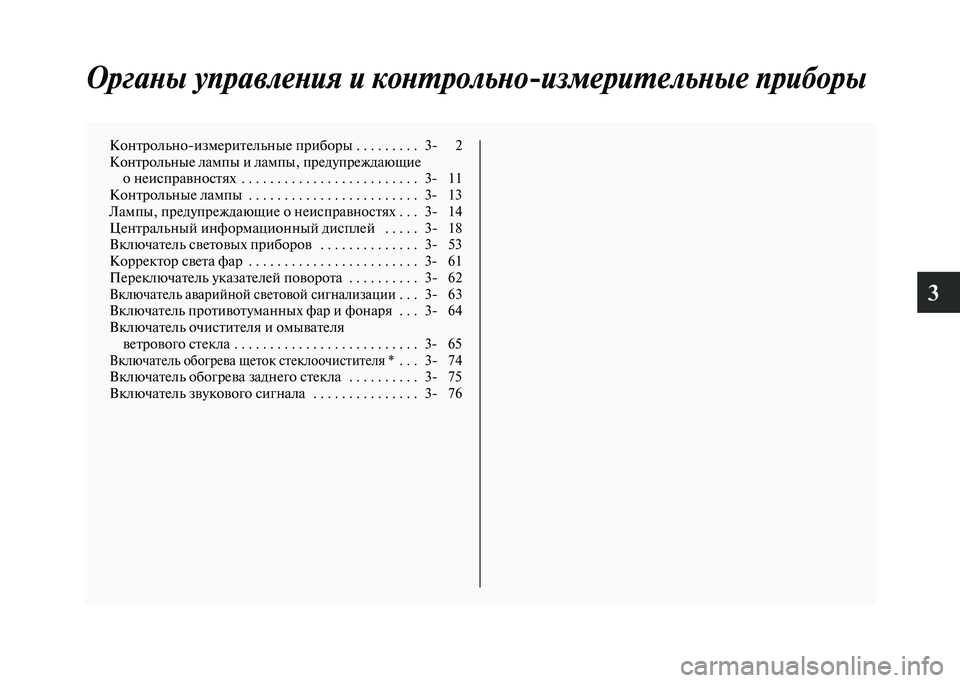

3
Органы управления и контрольно-измерительные приборы
Контрольно-измерительные приборы . . . . . . . . . 3- 2
Контрольные лампы и лампы, предупреждающие
о неисправностях . . . . . . . . . . . . . . . . . . . . . . . . . 3- 11
Контрольные лампы . . . . . . . . . . . . . . . . . . . . . . . . 3- 13
Лампы, предупреждающие о неисправностях . . . 3- 14
Центральный информационный дисплей . . . . . 3- 18
Включатель световых приборов . . . . . . . . . . . . . . 3- 53
Корректор света фар . . . . . . . . . . . . . . . . . . . . . . . . 3- 61
Переключатель указателей поворота . . . . . . . . . . 3- 62
Включатель аварийной световой сигнализации . . . 3- 63
Включатель противотуманных фар и фонаря . . . 3- 64
Включатель очистителя и омывателя
ветрового стекла . . . . . . . . . . . . . . . . . . . . . . . . . . 3- 65
Включатель обогрева щеток стеклоочистителя * . . . 3- 74
Включатель обогрева заднего стекла . . . . . . . . . . 3- 75
Включатель звукового сигнала . . . . . . . . . . . . . . . 3- 76

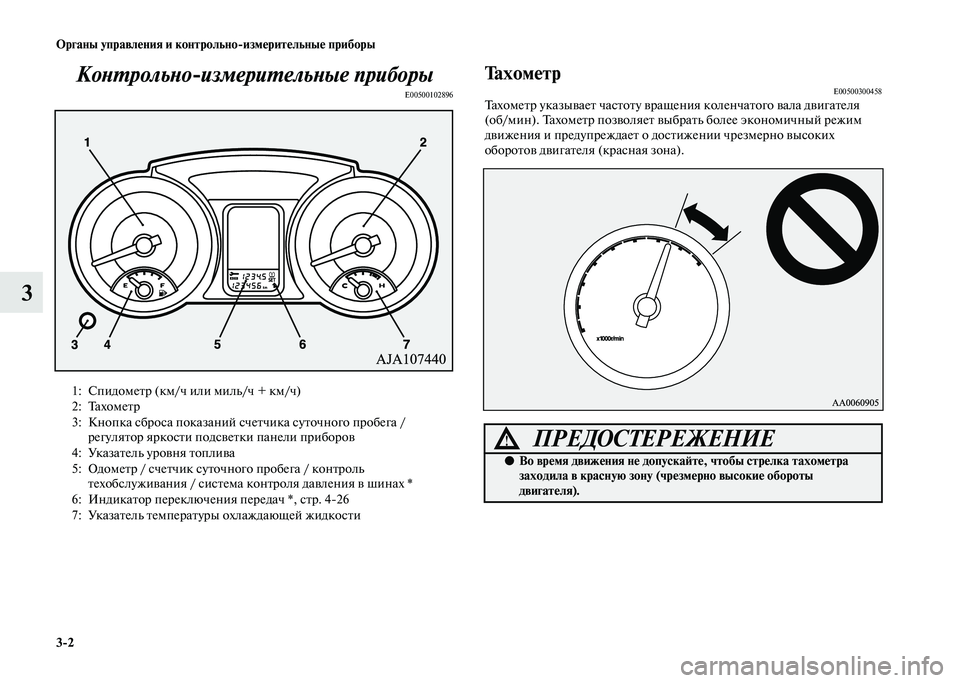

3-2 Органы управления и контрольно-измерительные приборы
3Контрольно-измерительные приборы
E00500102896

ТахометрE00500300458Тахометр указывает частоту вращения коленчатого вала двигателя
(об/мин). Тахометр позволяет выбрать более экономичный режим
движения и предупреждает о достижении чрезмерно высоких
оборотов двигателя (красная зона).

1: Спидометр (км/ч или миль/ч + км/ч)
2: Тахометр
3: Кнопка сброса показаний счетчика суточного пробега /
регулятор яркости подсветки панели приборов
4: Указатель уровня топлива
5: Одометр / счетчик суточного пробега / контроль
техобслуживания / система контроля давления в шинах *
6: Индикатор переключения передач *, стр. 4-26
7: Указатель температуры охлаждающей жидкости
ПРЕДОСТЕРЕЖЕНИЕ!
●Во время движения не допускайте, чтобы стрелка тахометра
заходила в красную зону (чрезмерно высокие обороты
двигателя).

Органы управления и контрольно-измерительные приборы
3-3
3

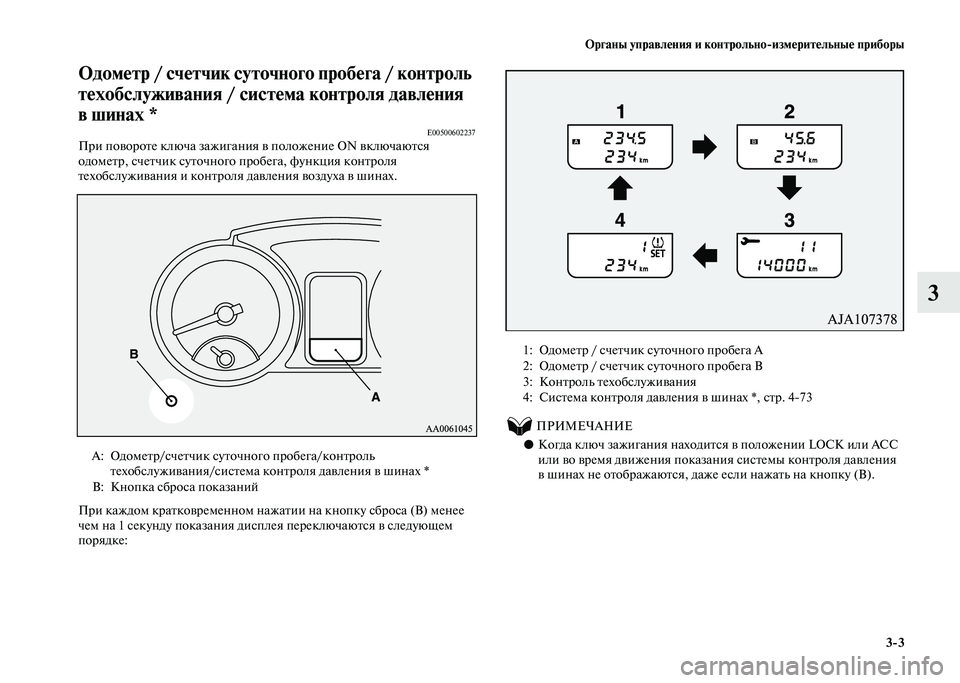

Одометр / счетчик суточного пробега / контроль
техобслуживания / система контроля давления
в шинах *
E00500602237При повороте ключа зажигания в положение ON включаются
одометр, счетчик суточного пробега, функция контроля
техобслуживания и контроля давления воздуха в шинах.


При каждом кратковременном нажатии на кнопку сброса (B) менее
чем на 1 секунду показания дисплея переключаются в следующем
порядке:

ПРИМЕЧАНИЕ
●Когда ключ зажигания находится в положении LOCK или ACC
или во время движения показания системы контроля давления
в шинах не отображаются, даже если нажать на кнопку (B). A: Одометр/счетчик суточного пробега/контроль
техобслуживания/система контроля давления в шинах *
B: Кнопка сброса показаний
1: Одометр / счетчик суточного пробега A
2: Одометр / счетчик суточного пробега B
3: Контроль техобслуживания
4: Система контроля давления в шинах *, стр. 4-73

3-4 Органы управления и контрольно-измерительные приборы
3

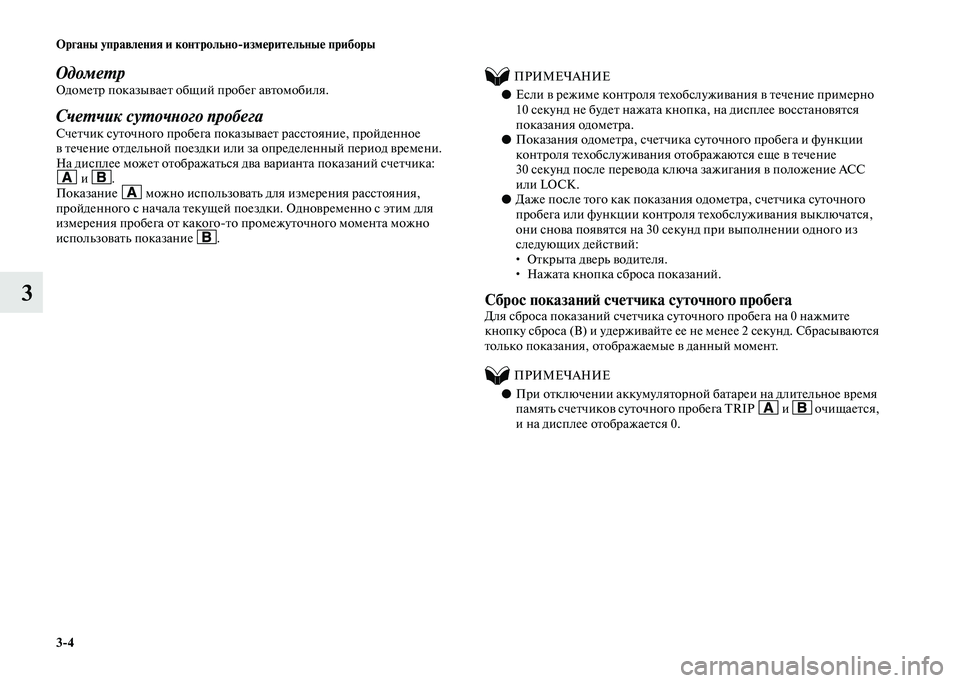

Одометр Одометр показывает общий пробег автомобиля.
Счетчик суточного пробегаСчетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки или за определенный период времени.
На дисплее может отображаться два варианта показаний счетчика:
и .
Показание можно использовать для измерения расстояния,
пройденного с начала текущей поездки. Одновременно с этим для
измерения пробега от какого-то промежуточного момента можно
использовать показание .
ПРИМЕЧАНИЕ
●Если в режиме контроля техобслуживания в течение примерно
10 секунд не будет нажата кнопка, на дисплее восстановятся
показания одометра.
●Показания одометра, счетчика суточного пробега и функции
контроля техобслуживания отображаются еще в течение
30 секунд после перевода ключа зажигания в положение ACC
или LOCK.
●Даже после того как показания одометра, счетчика суточного
пробега или функции контроля техобслуживания выключатся,
они снова появятся на 30 секунд при выполнении одного из
следующих действий:
• Открыта дверь водителя.
• Нажата кнопка сброса показаний.
Сброс показаний счетчика суточного пробегаДля сброса показаний счетчика суточного пробега на 0 нажмите
кнопку сброса (В) и удерживайте ее не менее 2 секунд. Сбрасываются
только показания, отображаемые в данный момент.
ПРИМЕЧАНИЕ
●При отключении аккумуляторной батареи на длительное время
память счетчиков суточного пробега TRIP и очищается,
и на дисплее отображается 0.

Органы управления и контрольно-измерительные приборы
3-5
3

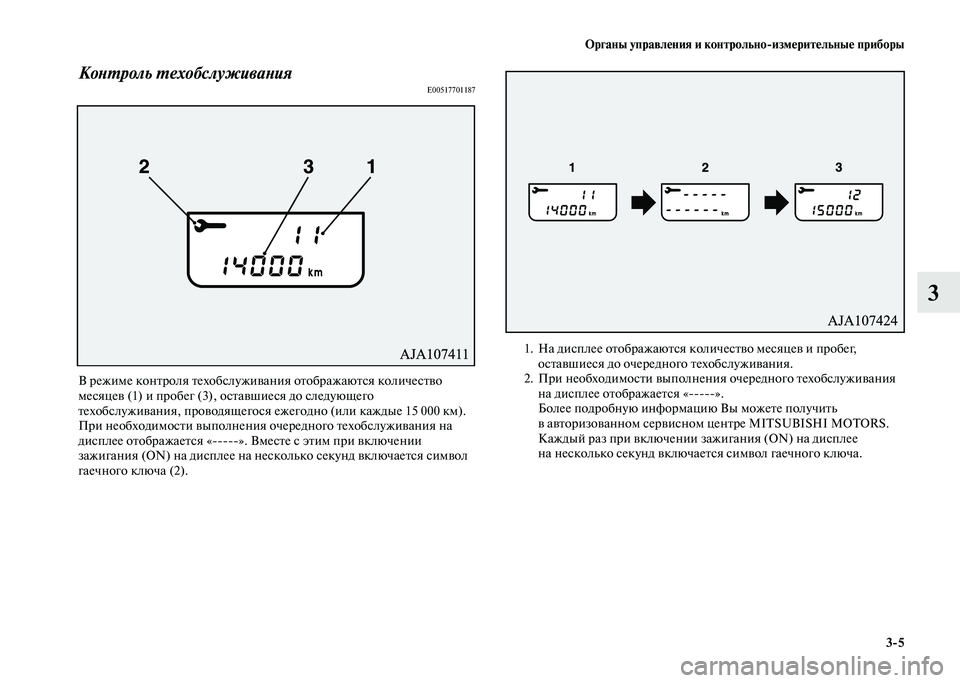

Контроль техобслуживанияE00517701187
В режиме контроля техобслуживания отображаются количество
месяцев (1) и пробег (3), оставшиеся до следующего
техобслуживания, проводящегося ежегодно (или каждые 15 000 км).
При необходимости выполнения очередного техобслуживания на
дисплее отображается «-----». Вместе с этим при включении
зажигания (ON) на дисплее на несколько секунд включается символ
гаечного ключа (2).

1. На дисплее отображаются количество месяцев и пробег,
оставшиеся до очередного техобслуживания.
2. При необходимости выполнения очередного техобслуживания
на дисплее отображается «-----».
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Каждый раз при включении зажигания (ON) на дисплее
на несколько секунд включается символ гаечного ключа.

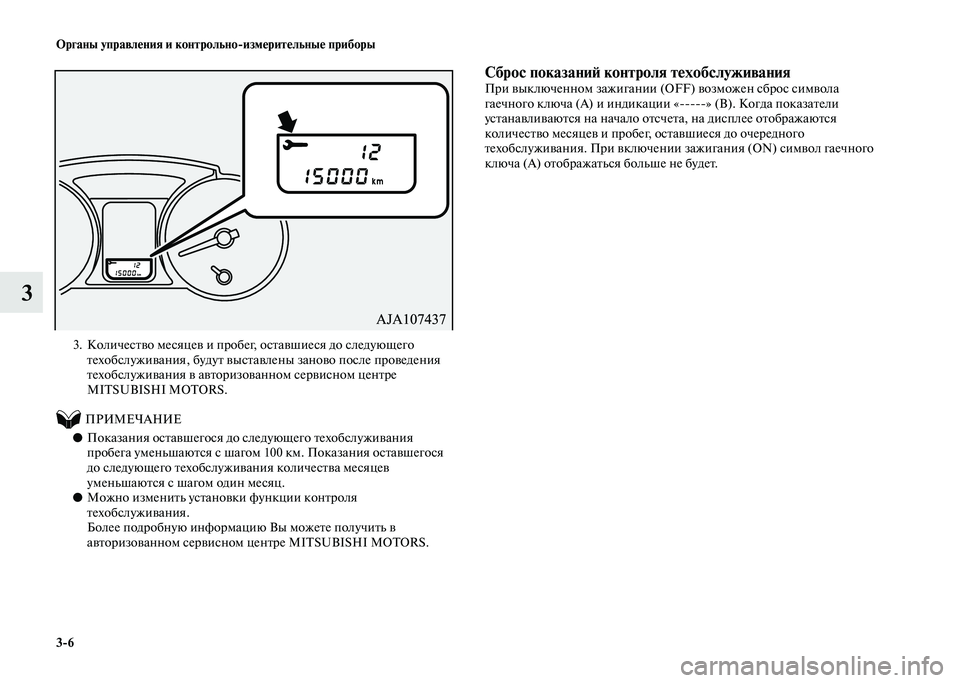

3-6 Органы управления и контрольно-измерительные приборы
3

3. Количество месяцев и пробег, оставшиеся до следующего
техобслуживания, будут выставлены заново после проведения
техобслуживания в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
●Показания оставшегося до следующего техобслуживания
пробега уменьшаются с шагом 100 км. Показания оставшегося
до следующего техобслуживания количества месяцев
уменьшаются с шагом один месяц.
●Можно изменить установки функции контроля
техобслуживания.
Более подробную информацию Вы можете получить в
авторизованном сервисном центре MITSUBISHI MOTORS.
Сброс показаний контроля техобслуживанияПри выключенном зажигании (OFF) возможен сброс символа
гаечного ключа (A) и индикации «-----» (B). Когда показатели
устанавливаются на начало отсчета, на дисплее отображаются
количество месяцев и пробег, оставшиеся до очередного
техобслуживания. При включении зажигания (ON) символ гаечного
ключа (А) отображаться больше не будет.
