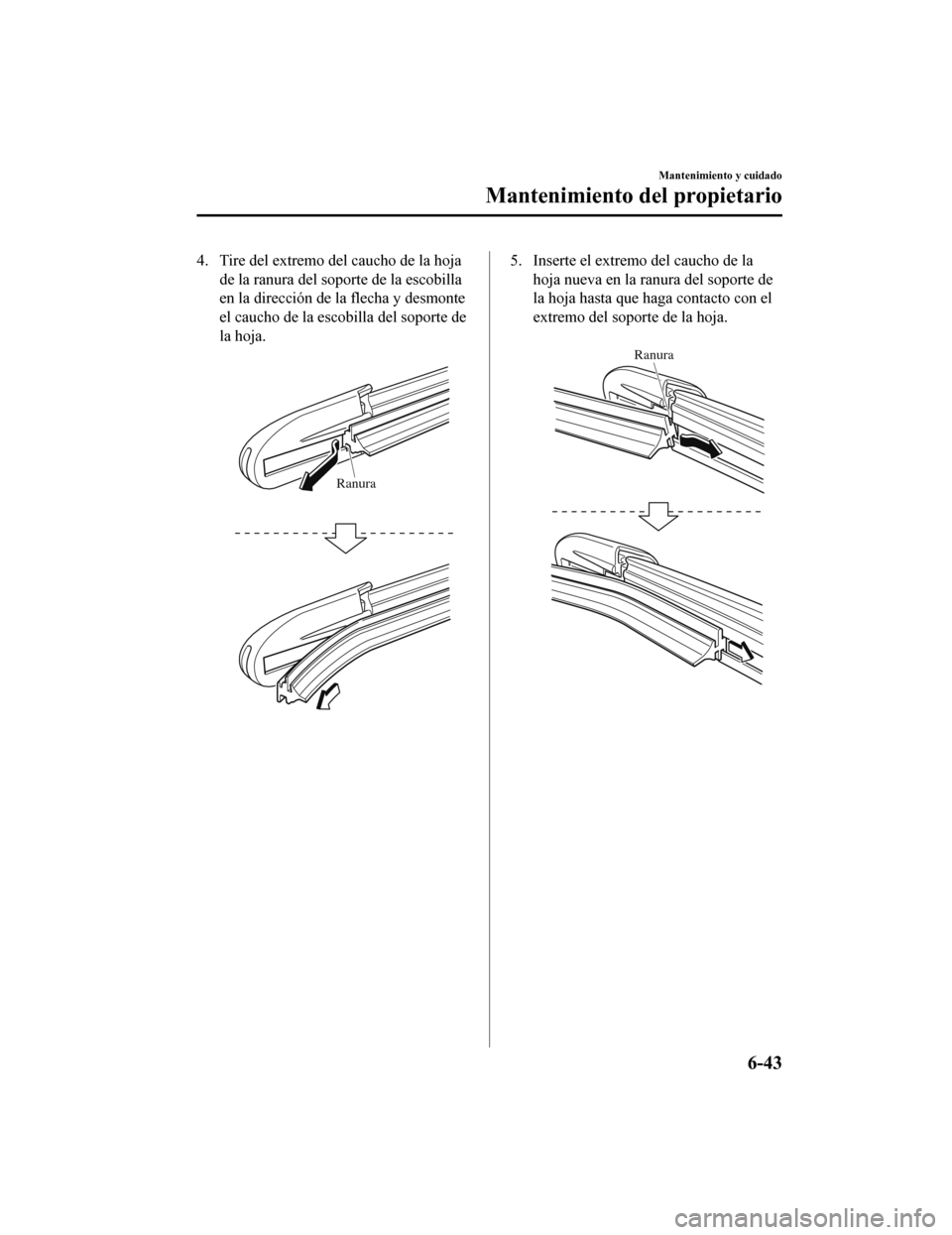

Page 737 of 944
4. Tire del extremo del caucho de la hojade la ranura del soporte de la escobilla
en la dirección de la flecha y desmonte
el caucho de la escobilla del soporte de
la hoja.
Ranura
5. Inserte el extremo del caucho de lahoja nueva en la ranura del soporte de
la hoja hasta que haga contacto con el
extremo del soporte de la hoja.
Ranura
Mantenimiento y cuidado
Mantenimiento del propietario
6-43
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

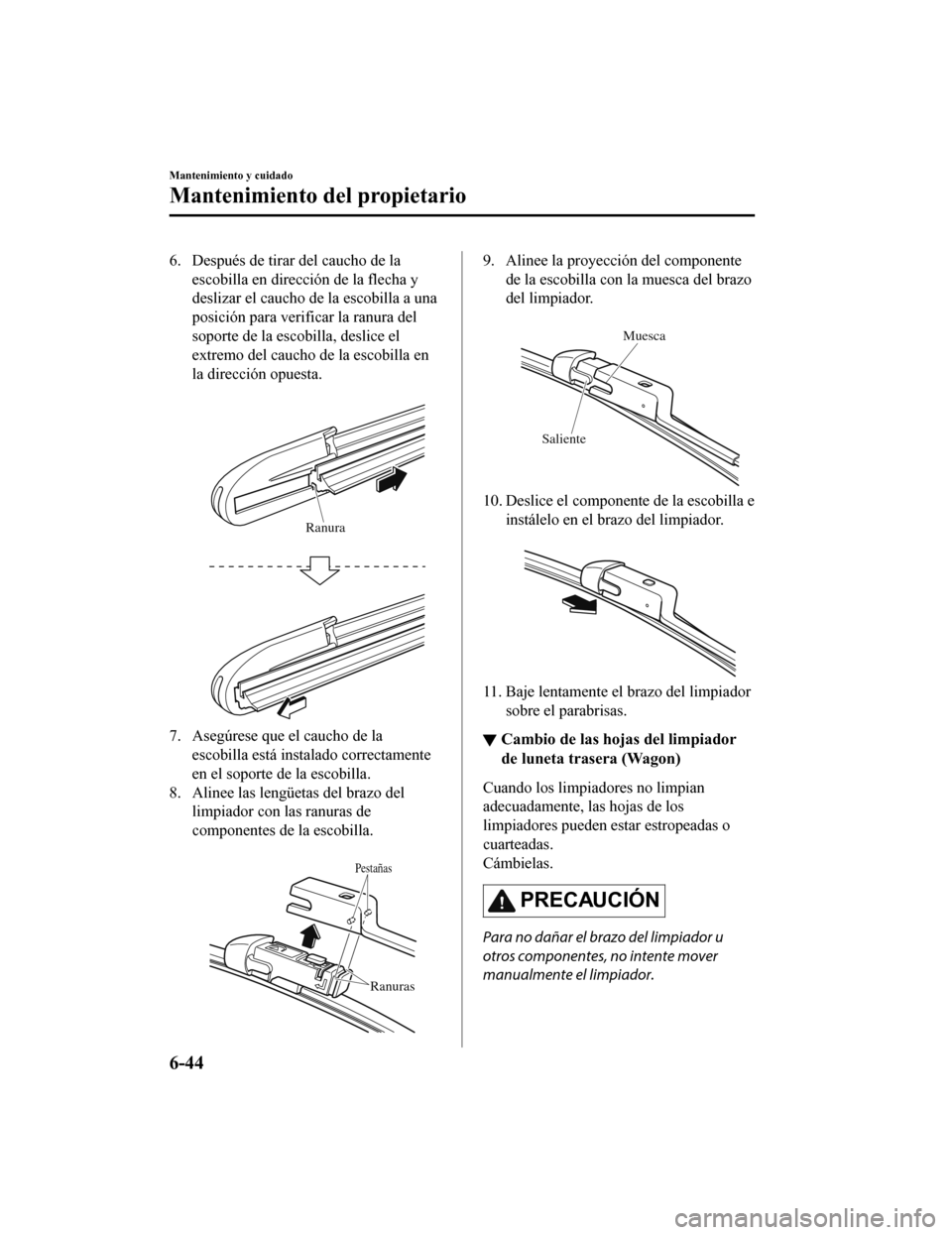

Page 738 of 944

6. Después de tirar del caucho de laescobilla en dirección de la flecha y
deslizar el caucho de la escobilla a una
posición para verificar la ranura del
soporte de la escobilla, deslice el
extremo del caucho de la escobilla en
la dirección opuesta.
Ranura
7. Asegúrese que el caucho de laescobilla está instalado correctamente
en el soporte de la escobilla.
8. Alinee las lengüetas del brazo del limpiador con las ranuras de
componentes de la escobilla.
Pestañas
Ranuras
9. Alinee la proyección del componente
de la escobilla con la muesca del brazo
del limpiador.
Muesca
Saliente
10. Deslice el componente de la escobilla e instálelo en el brazo del limpiador.
11. Baje lentamente el brazo del limpiadorsobre el parabrisas.
▼Cambio de las hojas del limpiador
de luneta trasera (Wagon)
Cuando los limpiadores no limpian
adecuadamente, las hojas de los
limpiadores pueden estar estropeadas o
cuarteadas.
Cámbielas.
PRECAUCIÓN
Para no dañar el brazo del limpiador u
otros componentes, no intente mover
manualmente el limpiador.
Mantenimiento y cuidado
Mantenimiento del propietario
6-44
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56

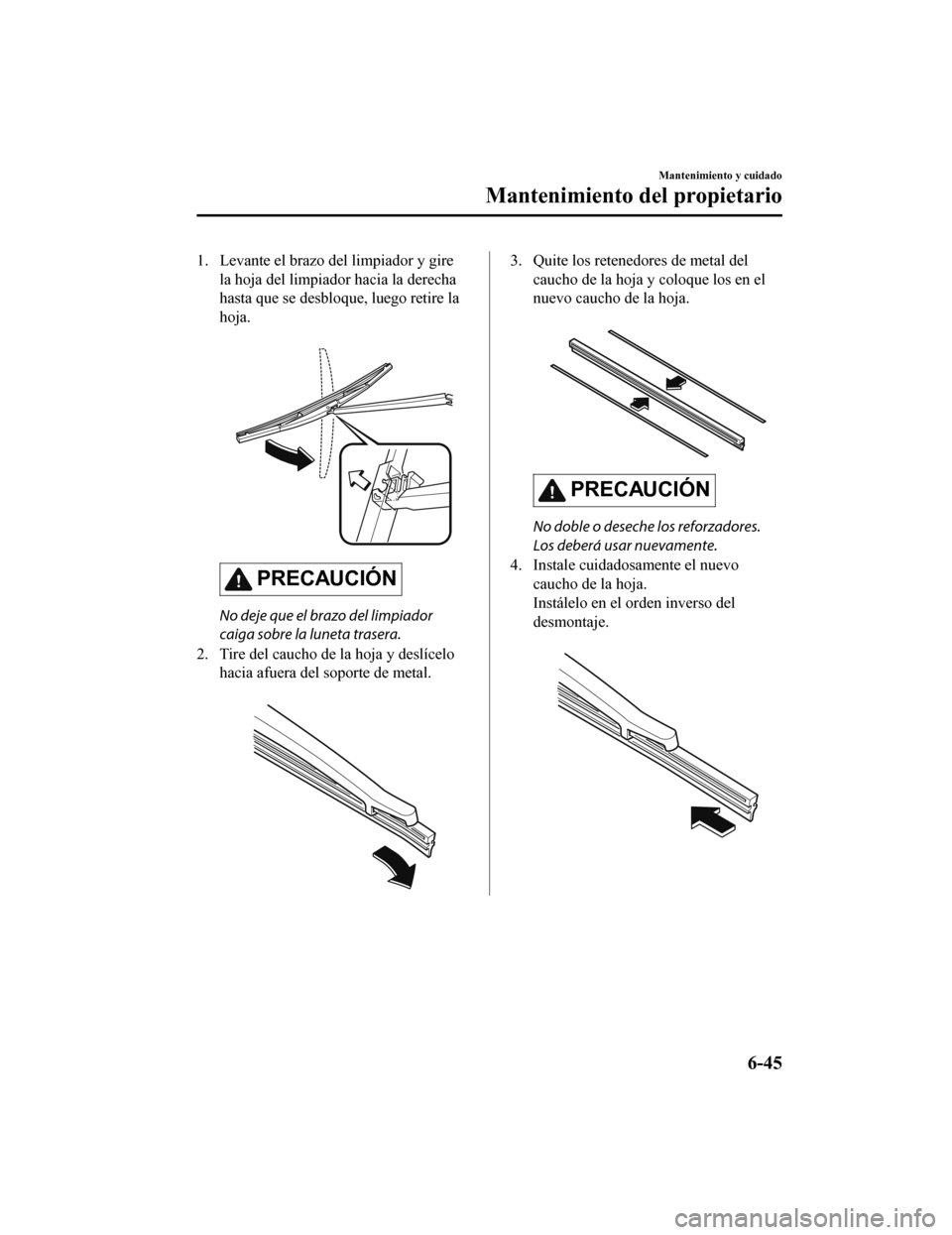

Page 739 of 944
1. Levante el brazo del limpiador y girela hoja del limpiador hacia la derecha
hasta que se desbloque, luego retire la
hoja.
PRECAUCIÓN
No deje que el brazo del limpiador
caiga sobre la luneta trasera.
2. Tire del caucho de la hoja y deslícelo hacia afuera del soporte de metal.
3. Quite los retenedores de metal del
caucho de la hoja y coloque los en el
nuevo caucho de la hoja.
PRECAUCIÓN
No doble o deseche los reforzadores.
Los deberá usar nuevamente.
4. Instale cuidadosamente el nuevo caucho de la hoja.
Instálelo en el orden inverso del
desmontaje.
Mantenimiento y cuidado
Mantenimiento del propietario
6-45
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

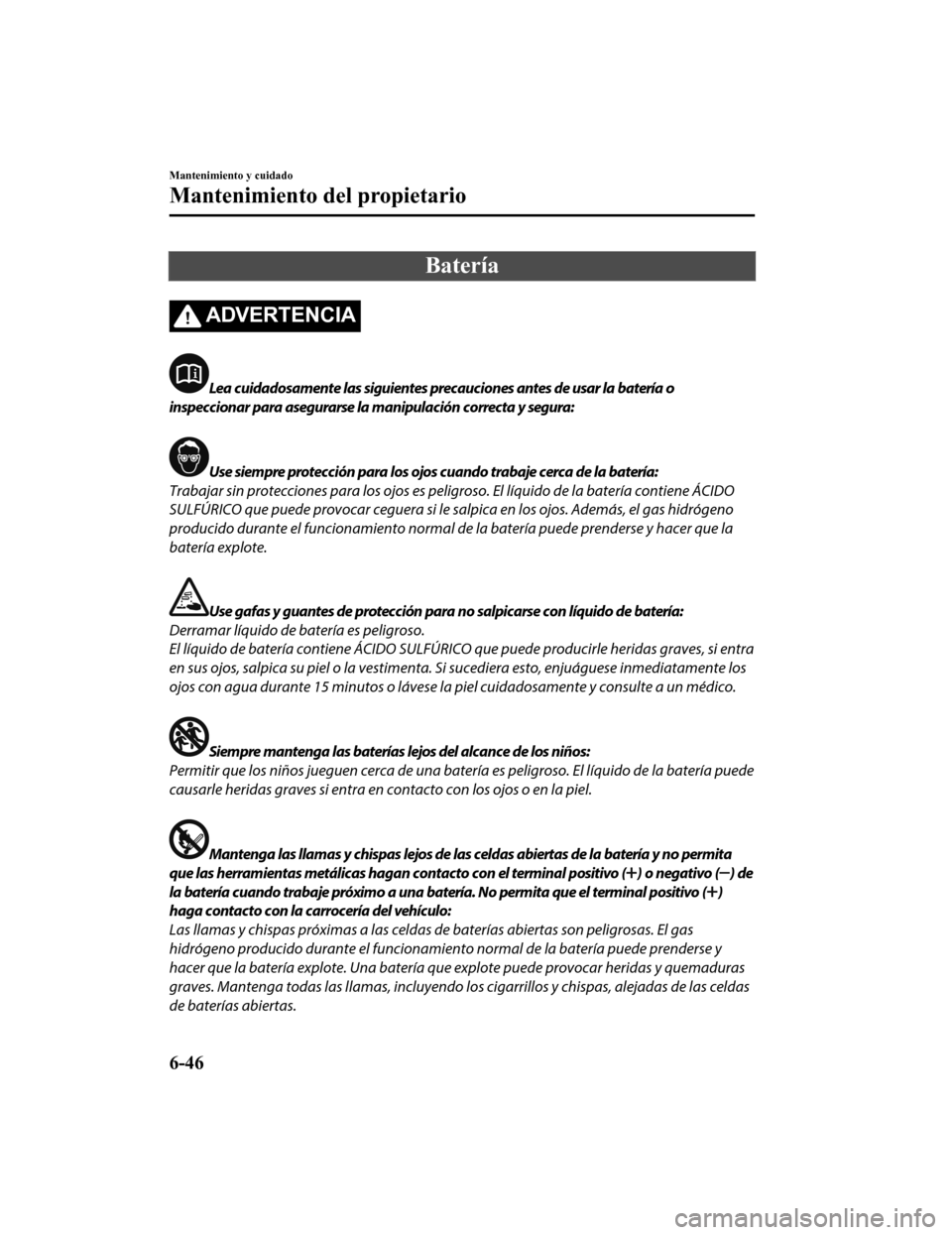

Page 740 of 944

Batería
ADVERTENCIA
Lea cuidadosamente las siguientes precauciones antes de usar la batería o
inspeccionar para asegurarse la manipulación correcta y segura:
Use siempre protección para los ojos cuando trabaje cerca de la batería:
Trabajar sin protecciones para los ojos es peli groso. El líquido de la batería contiene ÁCIDO
SULFÚRICO que puede provocar ce guera si le salpica en los ojos. Además, el gas hidrógeno
producido durante el funcionami ento normal de la batería puede prenderse y hacer que la
batería explote.
Use gafas y guantes de protección para no salpicarse con líquido de batería:
Derramar líquido de batería es peligroso.
El líquido de batería contiene ÁCIDO SULFÚRICO que puede producirle heridas graves, si entra
en sus ojos, salpica su piel o la vestimenta. Si sucediera esto, enjuáguese inmediatamente los
ojos con agua durante 15 minutos o lávese la piel cuidadosamente y consulte a un médico.
Siempre mantenga las baterías lejos del alcance de los niños:
Permitir que los niños jueguen cerca de una baterí a es peligroso. El líquido de la batería puede
causarle heridas graves si entra en contacto con los ojos o en la piel.
Mantenga las llamas y chispas lejos de las celdas abiertas de la batería y no permita
que las herramientas metálicas hagan contacto con el terminal positivo (
) o negativo () de
la batería cuando trabaje próximo a una batería. No permita que el terminal positivo (
)
haga contacto con la carrocería del vehículo:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse y
hacer que la batería explote. Una batería que explote puede provocar heridas y quemaduras
graves. Mantenga todas las llamas, incluyendo los cigarrillos y chispas, alejadas de las celdas
de baterías abiertas.
Mantenimiento y cuidado
Mantenimiento del propietario
6-46
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

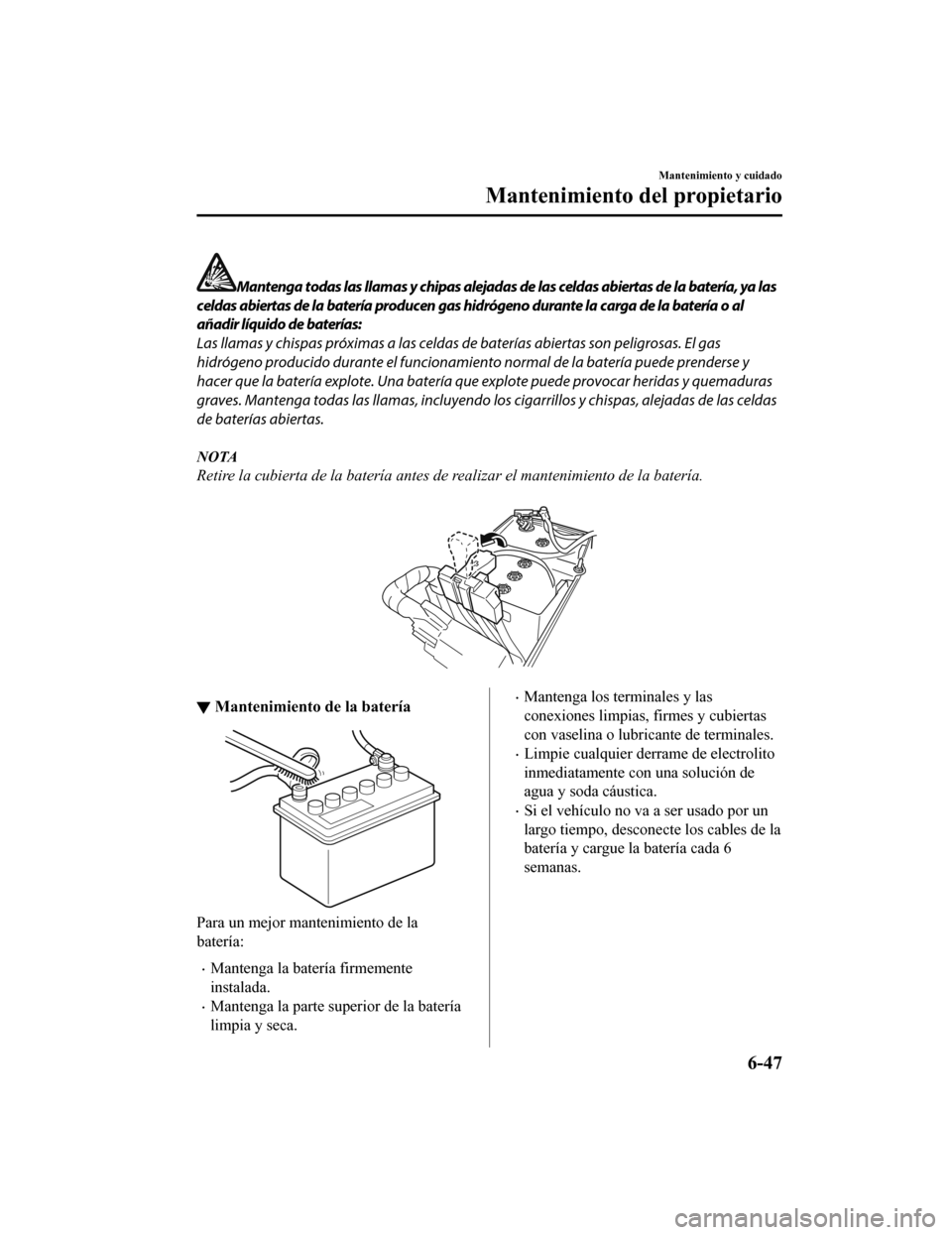

Page 741 of 944

Mantenga todas las llamas y chipas alejadas de las celdas abiertas de la batería, ya las
celdas abiertas de la batería producen gas hidrógeno durante la carga de la batería o al
añadir líquido de baterías:
Las llamas y chispas próximas a las celdas de baterías abiertas son peligrosas. El gas
hidrógeno producido durante el funcionamiento normal de la batería puede prenderse y
hacer que la batería explote. Una batería qu e explote puede provocar heridas y quemaduras
graves. Mantenga todas las llamas, incluyendo lo s cigarrillos y chispas, alejadas de las celdas
de baterías abiertas.
NOTA
Retire la cubierta de la batería antes de realizar el mantenimiento de la batería.
▼ Mantenimiento de la batería
Para un mejor mantenimiento de la
batería:
•Mantenga la batería firmemente
instalada.
•Mantenga la parte superior de la batería
limpia y seca.
•Mantenga los terminales y las
conexiones limpias, firmes y cubiertas
con vaselina o lubricante de terminales.
•Limpie cualquier derrame de electrolito
inmediatamente con una solución de
agua y soda cáustica.
•Si el vehículo no va a ser usado por un
largo tiempo, desconecte los cables de la
batería y cargue la batería cada 6
semanas.
Mantenimiento y cuidado
Mantenimiento del propietario
6-47
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56

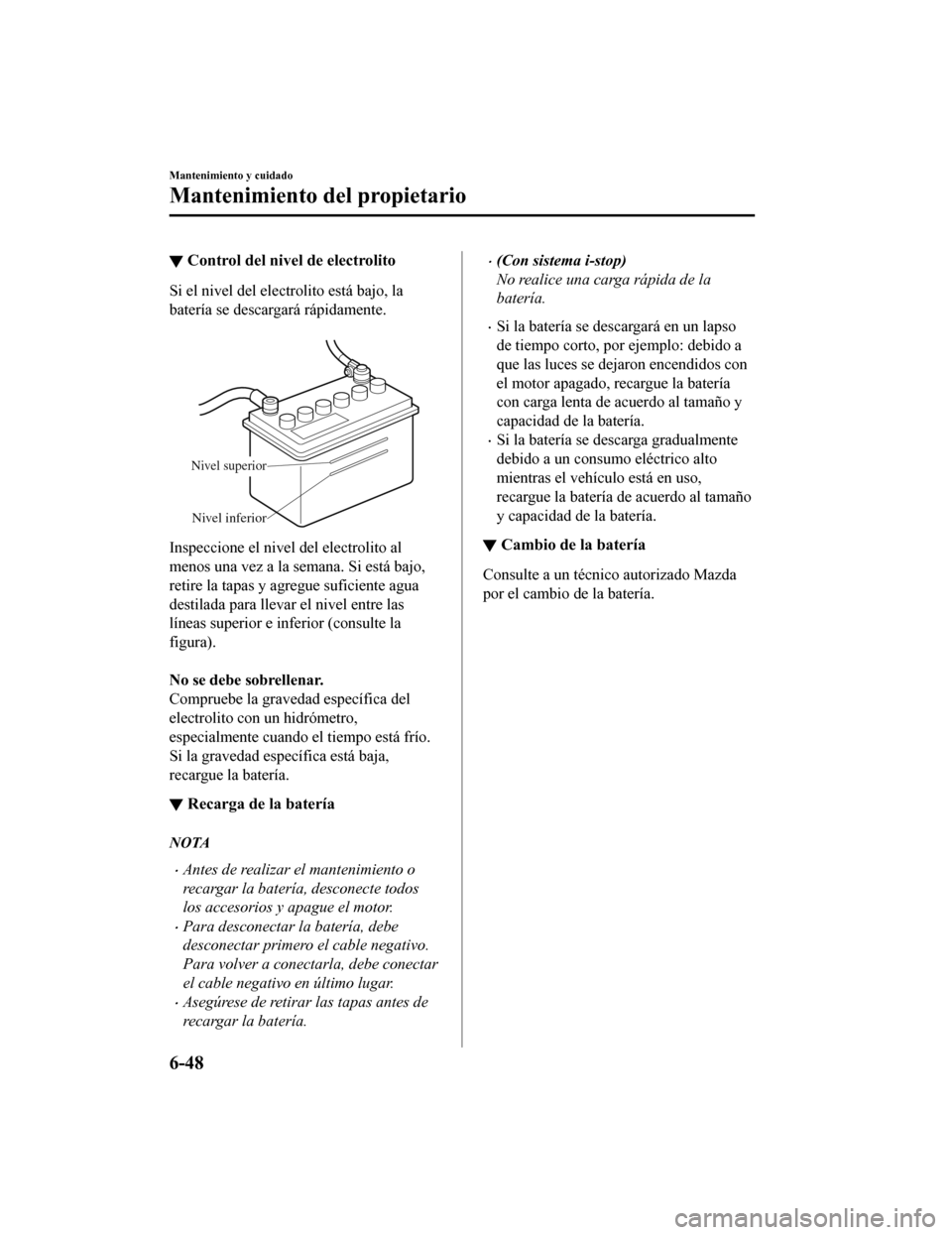

Page 742 of 944

▼Control del nivel de electrolito
Si el nivel del electrolito está bajo, la
batería se descargará rápidamente.
Nivel superior
Nivel inferior
Inspeccione el nivel del electrolito al
menos una vez a la semana. Si está bajo,
retire la tapas y agregue suficiente agua
destilada para llevar el nivel entre las
líneas superior e inferior (consulte la
figura).
No se debe sobrellenar.
Compruebe la gravedad específica del
electrolito con un hidrómetro,
especialmente cuando el tiempo está frío.
Si la gravedad específica está baja,
recargue la batería.
▼Recarga de la batería
NOTA
•Antes de realizar el mantenimiento o
recargar la batería, desconecte todos
los accesorios y apague el motor.
•Para desconectar la batería, debe
desconectar primero el cable negativo.
Para volver a conectarla, debe conectar
el cable negativo en último lugar.
•Asegúrese de retirar las tapas antes de
recargar la batería.
•(Con sistema i-stop)
No realice una carga rápida de la
batería.
•Si la batería se descargará en un lapso
de tiempo corto, por ejemplo: debido a
que las luces se dejaron encendidos con
el motor apagado, recargue la batería
con carga lenta de acuerdo al tamaño y
capacidad de la batería.
•Si la batería se descarga gradualmente
debido a un consumo eléctrico alto
mientras el vehículo está en uso,
recargue la batería de acuerdo al tamaño
y capacidad de la batería.
▼ Cambio de la batería
Consulte a un técnico autorizado Mazda
por el cambio de la batería.
Mantenimiento y cuidado
Mantenimiento del propietario
6-48
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
Page 743 of 944

Cambio de la pila de lallave
Si los botones del transmisor no se pueden
usar y el indicador de funcionamiento no
parpadea, es posible que la pila esté
descargada.
Cambie por una pila nueva antes de que no
se pueda utilizar el transmisor.
PRECAUCIÓN
Asegúrese que la pila está bien instalada.
Se podrían producir pérdidas en la pila si
no es instalada correctamente.
Cuando se cambia la pila, tenga cuidado
de no tocar ningún circuito interno ni los
terminales eléctricos, tampoco doble los
terminales eléctricos, ni ensucie el
transmisor pues se podría dañar.
Existe peligro de explosión si la pila no es
colocada correctamente.
Deseche la pila usada de acuerdo a las
siguientes instrucciones.
Aísle los terminales más y menos de la
pila usando cinta adhesiva o similar.
Nunca desarme.
Nunca arroje la pila al fuego o el agua.
Nunca las destruya o aplaste.
Cámbiela sólo por una pila del mismo
tipo (CR2025 o equivalente).
Las siguientes condiciones indican que la
carga de la pila está baja:
•El indicador KEY (verde) destella en el
grupo de instrumentos durante
aproximadamente 30 segundos después
de que se apague el motor (para
vehículos con un grupo de instrumentos
tipo A/tipo B (página 4-25, 4-46), se
exhiben mensajes en el grupo de
instrumentos).
•El sistema no funciona y el indicador de
funcionamiento en el transmisor no
destellará cuando se presionen los
botones.
•El rango de funcionamiento del sistema
se reduce.
Se recomienda solicita r el cambio de la
pila a un técnico autorizado Mazda para
evitar que se dañe la llave. Si cambia la
pila Ud. mismo, siga las instrucciones.
Cambio de la pila de la llave
1. Oprima la perilla y saque la llave auxiliar.
Perilla
Mantenimiento y cuidado
Mantenimiento del propietario
6-49
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

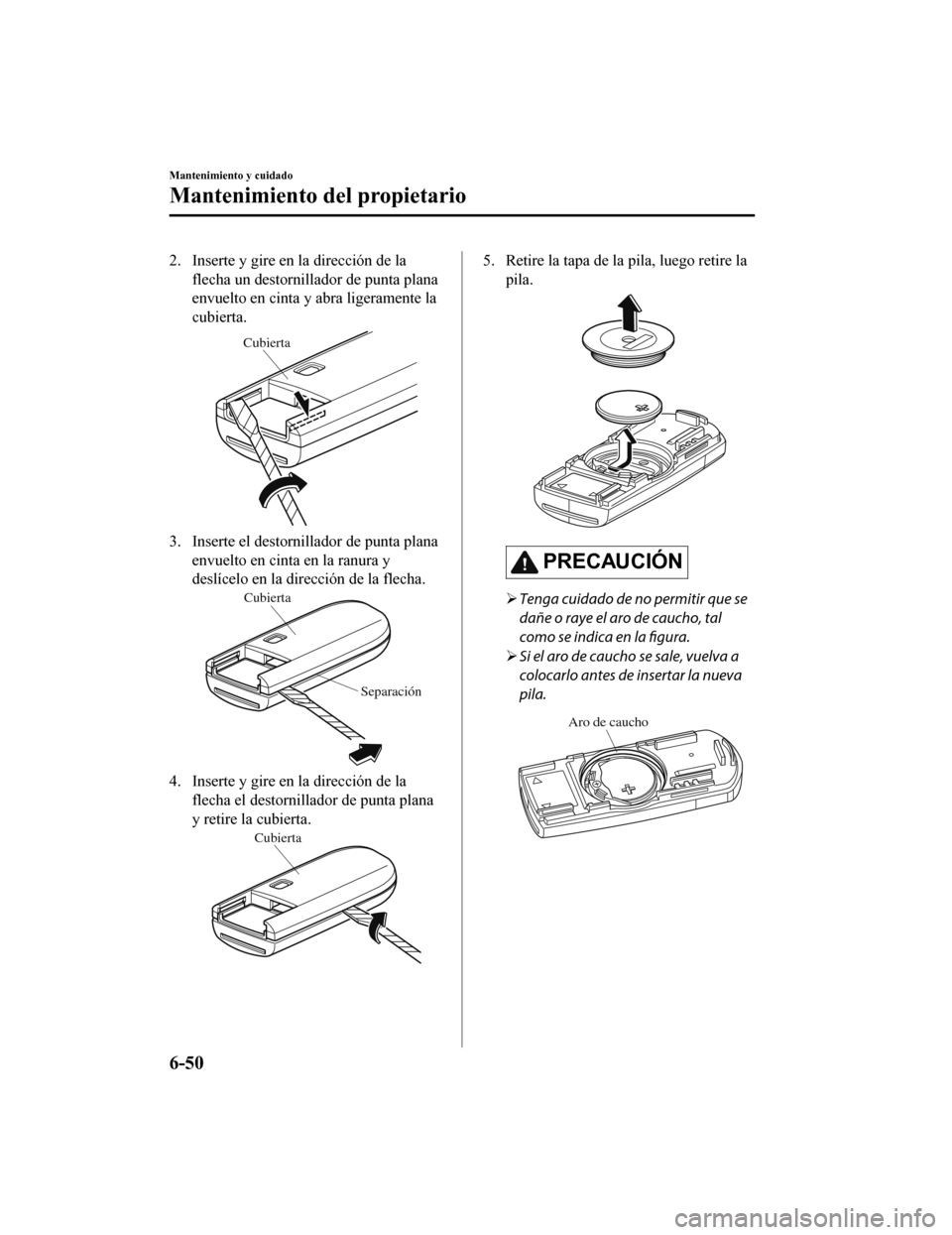

Page 744 of 944
2. Inserte y gire en la dirección de laflecha un destornillador de punta plana
envuelto en cinta y abra ligeramente la
cubierta.
Cubierta
3. Inserte el destornillador de punta planaenvuelto en cinta en la ranura y
deslícelo en la dirección de la flecha.
Cubierta
Separación
4. Inserte y gire en la dirección de laflecha el destornill ador de punta plana
y retire la cubierta.
Cubierta
5. Retire la tapa de la pila, luego retire la pila.
PRECAUCIÓN
Tenga cuidado de no permitir que se
dañe o raye el aro de caucho, tal
como se indica en la figura.
Si el aro de caucho se sale, vuelva a
colocarlo antes de insertar la nueva
pila.
Aro de caucho
Mantenimiento y cuidado
Mantenimiento del propietario
6-50
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
