2020 MAZDA MODEL 6 Manual del propietario (in Spanish)

Grupo de instrumentos (Tipo C)

ƒVelocímetro........................................................................................................ página 4-67
„ Tacómetro...........................................................................................................página 4-67
… Visualizador de datos múltip les (Tipo C)...........................................................página 4-68
† Iluminación de l panel de instrumentos.......................... .................................... página 4-71
▼Ve l o c í m e t r o
El velocímetro muestra la velocidad del
vehículo.
▼Ta c ó m e t r o
El tacómetro indica el régimen del motor
en miles de revoluciones por minuto (r/
min).
PRECAUCIÓN
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.

ZONA
RAYADA
ZONA ROJA
*
1El rango varía dependiendo del tipo
de medidor. *
1
*1
NOTA
Cuando la aguja del tacómetro entra en la
ZONA RAYADA, esto indica al conductor
que se debe hacer el cambio antes de
entrar en la ZONA ROJA.
Cuando conduce
Tablero de instrumentos y pantalla
4-67
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56

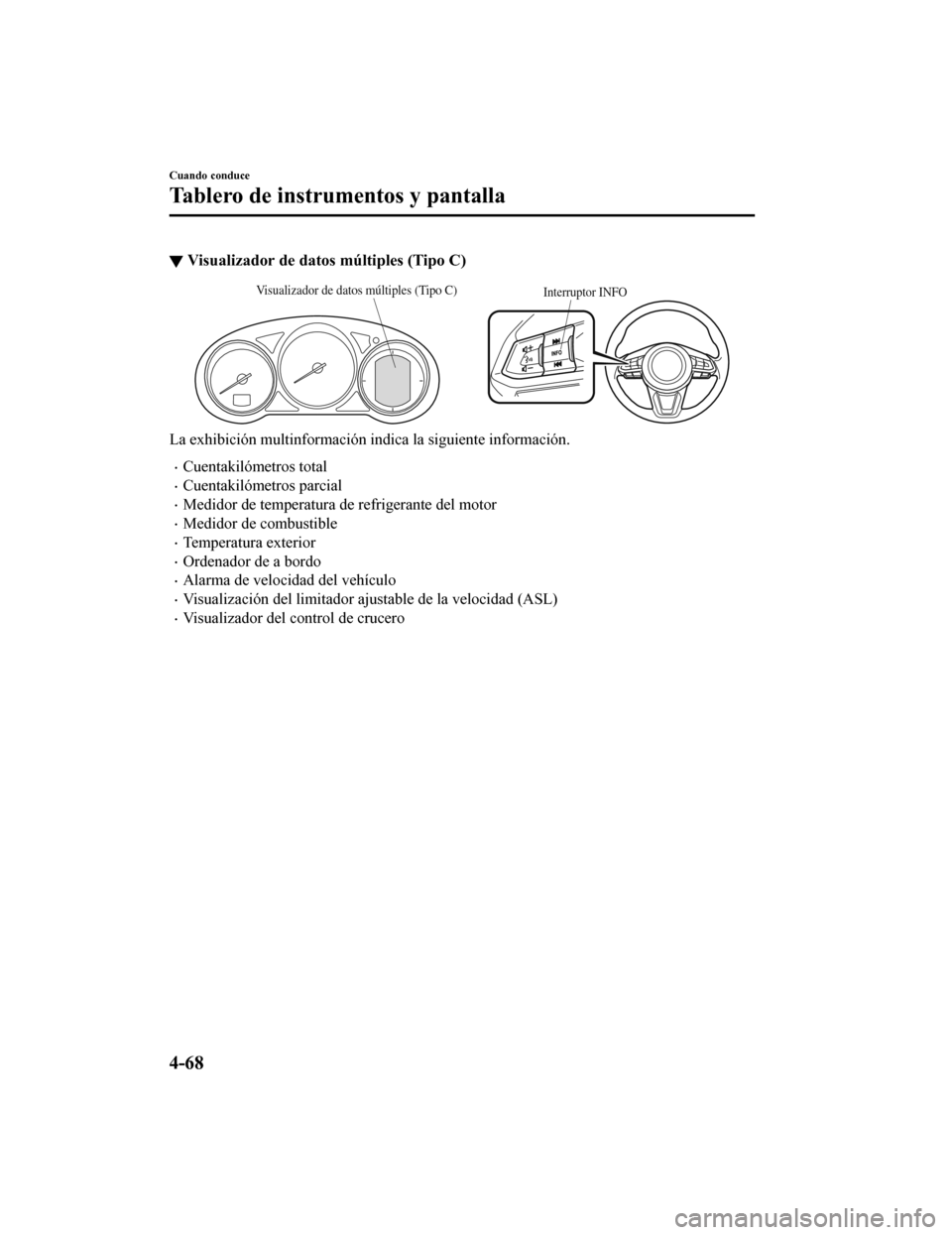

▼Visualizador de dato
s múltiples (Tipo C)
Interruptor INFOVisualizador de datos múltiples (Tipo C)
La exhibición multinformación indica la siguiente información.
•Cuentakilómetros total
•Cuentakilómetros parcial
•Medidor de temperatura de refrigerante del motor
•Medidor de combustible
•Temperatura exterior
•Ordenador de a bordo
•Alarma de velocidad del vehículo
•Visualización del limitador ajustable de la velocidad (ASL)
•Visualizador del control de crucero
Cuando conduce
Tablero de instrumentos y pantalla
4-68
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

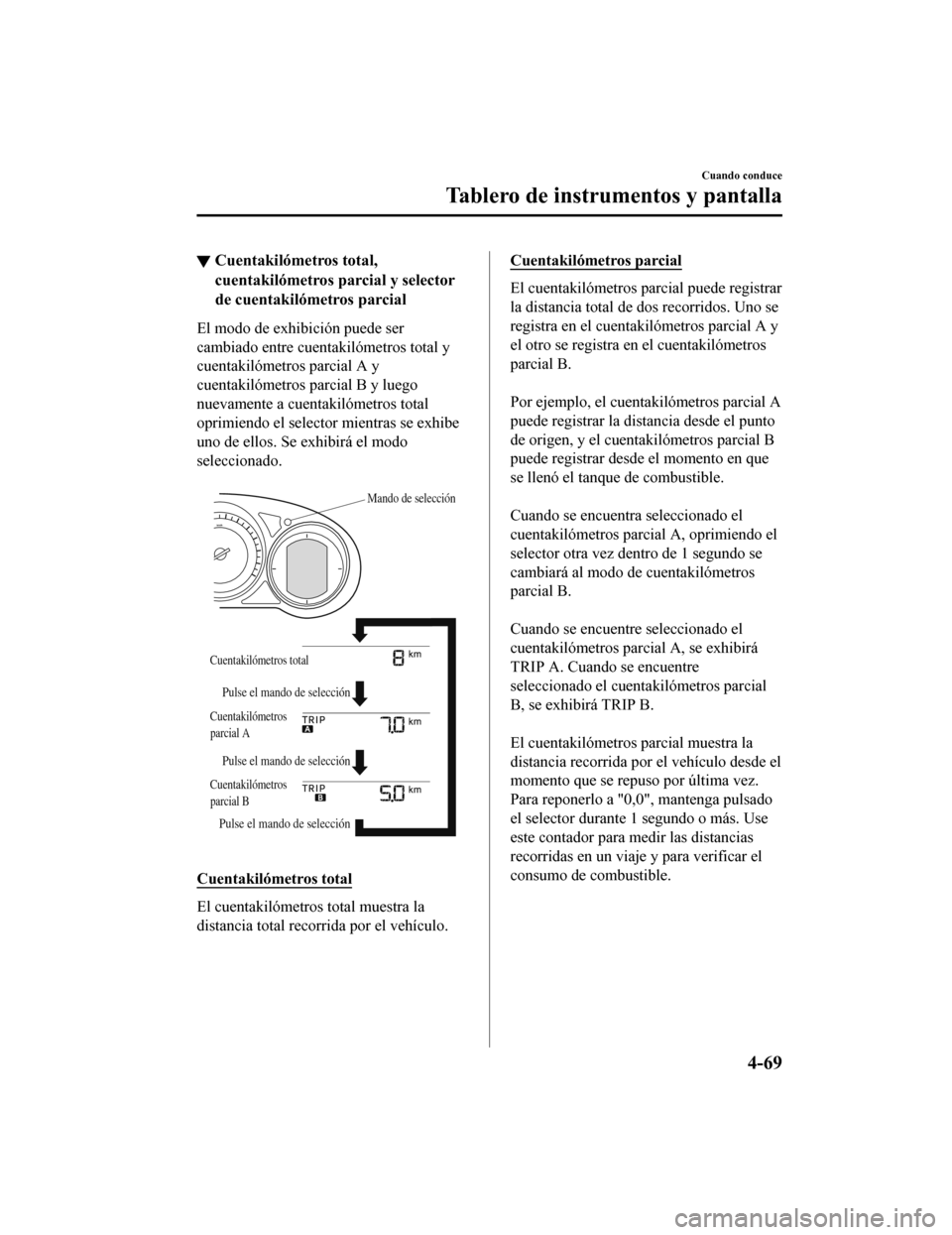

▼Cuentakilómetros total,
cuentakilómetros parcial y selector
de cuentakilómetros parcial
El modo de exhibición puede ser
cambiado entre cuentak
ilómetros total y
cuentakilómetros parcial A y
cuentakilómetros parcial B y luego
nuevamente a cuentakilómetros total
oprimiendo el selector mientras se exhibe
uno de ellos. Se exhibirá el modo
seleccionado.

Mando de selección
Pulse el mando de selección Pulse el mando de selección
Pulse el mando de selección
Cuentakilómetros total
Cuentakilómetros
parcial A
Cuentakilómetros parcial B

Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
El cuentakilómetros parcial puede registrar
la distancia total de dos recorridos. Uno se
registra en el cuentakilómetros parcial A y
el otro se registra en el cuentakilómetros
parcial B.

Por ejemplo, el cuenta kilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuenta kilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.

Cuando se encuentra seleccionado el
cuentakilómetros parcial A, oprimiendo el
selector otra vez dentro de 1 segundo se
cambiará al modo de cuentakilómetros
parcial B.

Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre
seleccionado el cuentakilómetros parcial
B, se exhibirá TRIP B.

El cuentakilómetros parcial muestra la
distancia recorrida por el vehículo desde el
momento que se repuso por última vez.
Para reponerlo a "0,0", mantenga pulsado
el selector durante 1 segundo o más. Use
este contador para medir las distancias
recorridas en un viaje y para verificar el
consumo de combustible.
Cuando conduce
Tablero de instrumentos y pantalla
4-69
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

NOTA
•(Vehículos con audio tipo B)
Si se reinicia TRIP A al utilizar el
cuentakilómetros parcial cuando la
función que sincroniza (reinicia) el
monitor de economía de combustible y
el cuentakilómetros parcial (TRIP B)
está acabada, los datos de economía de
combustible se reiniciarán junto con
TRIP A.
Consulte la sección Monitor de
economía de combustible en la página
4-137.
•Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
•El registro del cuentakilómetros será
borrado cuando:
•La fuente de alimentación se
interrumpe (se quema un fusible o la
batería está desconectada).
•El vehículo se conduce más de 9999,9
km.
▼ Medidor de temperatura del
refrigerante del motor
Exhibe la temperatura de refrigerante de
motor. El medidor blanco indica que la
temperatura de refrigerante de motor esta
baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.

PRECAUCIÓN
Si la aguja del indicador de medidor de
temperatura de refrigerante del motor
(blanco) parpadea, exis
te la posibilidad de
sobrecalentamiento. Conduzca
lentamente para reducir la carga del motor
hasta que encuentre un lugar seguro para
estacionar el vehículo y espere a que el
motor se enfríe.
Consulte la sección Sobrecalentamiento en
la página 7-43.
NOTA
•La unidad de temperatura (Centígrados/
Fahrenheit) del visualizador del
medidor de refrigerante del motor
cambia junto con la unidad de
temperatura del visualizador de
temperatura del exterior.
Consulte la sección Otros equipos/
funciones en la página 9-21.
Cuando conduce
Tablero de instrumentos y pantalla
4-70
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

•En una conducción normal, la
temperatura del refrigerante del motor
se estabiliza en 100 °C o menos, y el
medidor indicará un rango inferior a
100 °C.
▼Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.

Lleno
1/4 Lleno
Vacío
Si la advertencia d
e nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Tomar medidas en la
página 7-63.
NOTA
•Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
•La exhibición que indica que queda un
cuarto o menos combustible tiene más
segmentos para mostrar el nivel de
combustible restante con mayor detalle.
•La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pront o como sea posible y
agregue al menos 10 litros de combustible.
▼ Iluminación del panel de
instrumentos
(Sin control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo de la iluminación
del panel de instrumentos se muestra
atenuada.
(Con control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo de la iluminación
del panel de instrumentos se muestra
atenuada. Sin embargo, cuando el sensor
de luz detecta que el área alrededor está
iluminada como cuando las luces de
posición están encendidas durante el día,
la iluminación del t
ablero no se atenúa.
Cuando conduce
Tablero de instrumentos y pantalla
4-71
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

NOTA
•(Con control de luz automático)
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
•Cuando las luces de posición están
encendidas, se enciende el indicador de
luces de posición en el grupo de
instrumentos.
Consulte la sección Faros en la página
4-103.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
•El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
•El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras el
tablero de instrumentos está atenuado con
el conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de
alrededor, cancele el atenuador de
iluminación.
NOTA
•Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de posición estén encendidas.
•Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
Cuando conduce
Tablero de instrumentos y pantalla
4-72
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

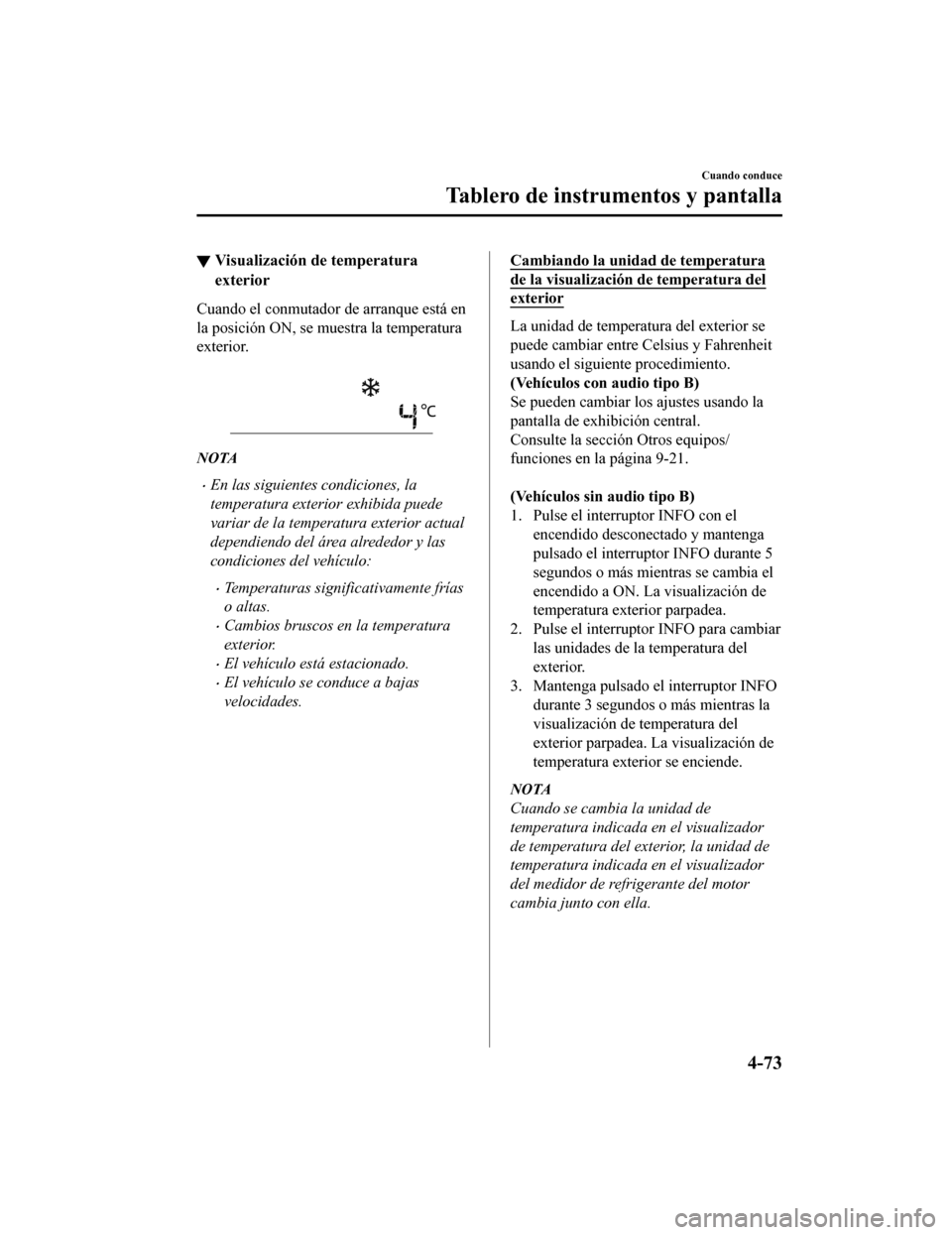

▼Visualización de temperatura
exterior
Cuando el conmutador de arranque está en
la posición ON, se muestra la temperatura
exterior.

NOTA
•En las siguientes
condiciones, la
temperatura exterior exhibida puede
variar de la temperatura exterior actual
dependiendo del área alrededor y las
condiciones del vehículo:
•Temperaturas significativamente frías
o altas.
•Cambios bruscos en la temperatura
exterior.
•El vehículo está estacionado.
•El vehículo se conduce a bajas
velocidades.
Cambiando la unidad de temperatura
de la visualización de temperatura del
exterior
La unidad de temperatura del exterior se
puede cambiar entre Celsius y Fahrenheit
usando el siguiente procedimiento.
(Vehículos con audio tipo B)
Se pueden cambiar los ajustes usando la
pantalla de exhibición central.
Consulte la sección Otros equipos/
funciones en la página 9-21.

(Vehículos sin audio tipo B)
1. Pulse el interruptor INFO con el
encendido desconectado y mantenga
pulsado el interruptor INFO durante 5
segundos o más mientras se cambia el
encendido a ON. La visualización de
temperatura exterior parpadea.
2. Pulse el interruptor INFO para cambiar
las unidades de la temperatura del
exterior.
3. Mantenga pulsado el interruptor INFO
durante 3 segundos o más mientras la
visualización de temperatura del
exterior parpadea. La visualización de
temperatura exterior se enciende.
NOTA
Cuando se cambia la unidad de
temperatura indicada en el visualizador
de temperatura del exterior, la unidad de
temperatura indicada en el visualizador
del medidor de refrigerante del motor
cambia junto con ella.
Cuando conduce
Tablero de instrumentos y pantalla
4-73
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Luz de aviso de temperatura exterior*
Cuando la temperatura exterior es baja, la
indicación parpadea y se escucha un pitido
para advertirle de la posibilidad de hielo
en el camino.
Si la temperatura del exterior es menor de
aproximadamente 4 °C, la exhibición de la
temperatura del exterior y la marca
destella durante 10 segundos y se escucha
un bip.
NOTA
Si la temperatura exterior es menor
a -20 °C, no sonará el bip. Sin embargo,
la marca
se encenderá.
▼ Ordenador de a bordo
Se puede seleccionar la siguiente
información pulsando el interruptor INFO
con el encendido en la posición ON.
•Modo de distancia a recorrer con
combustible disponible
•Modo de consumo medio de
combustible
•Modo de consumo de combustible
actual
Si tiene un problema con su computadora
de abordo, consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda.
Modo de distancia a recorrer con
combustible disponible
Este modo muestra la distancia
aproximada que puede recorrer con el
combustible restante basándose en el
consumo de combustible.

La distancia para estar vacío será
calculada y exhibida cada segundo.

(Modelo europeo)
(Excepto modelo europeo)
Cuando conduce
Tablero de instrumentos y pantalla
4-74*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
