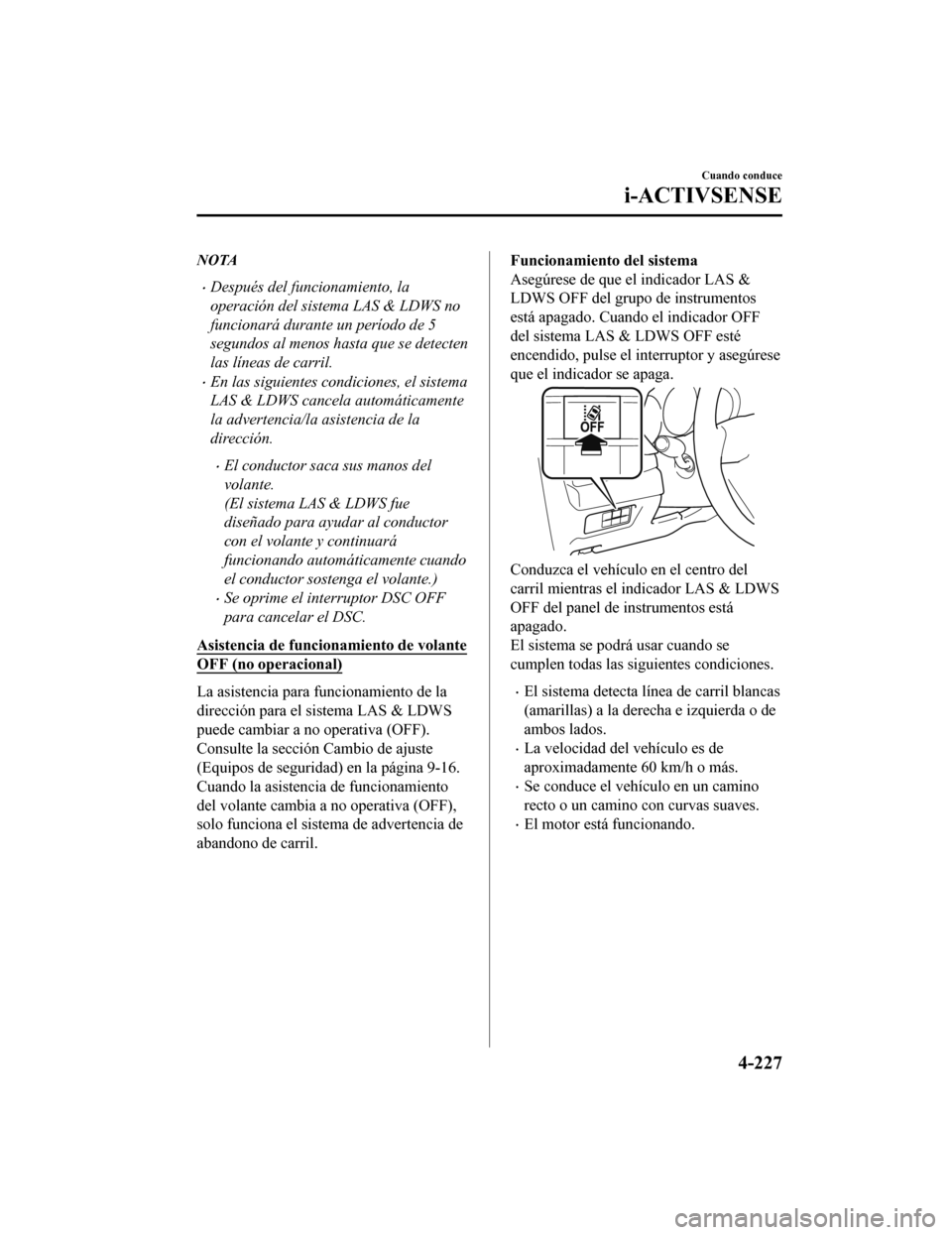

Page 409 of 944

NOTA
•Después del funcionamiento, la
operación del sistema LAS & LDWS no
funcionará durante un período de 5
segundos al menos hasta que se detecten
las líneas de carril.
•En las siguientes condiciones, el sistema
LAS & LDWS cancela automáticamente
la advertencia/la asistencia de la
dirección.
•El conductor saca sus manos del
volante.
(El sistema LAS & LDWS fue
diseñado para ayudar al conductor
con el volante y continuará
funcionando automáticamente cuando
el conductor sostenga el volante.)
•Se oprime el interruptor DSC OFF
para cancelar el DSC.
Asistencia de funcio namiento de volante
OFF (no operacional)
La asistencia para funcionamiento de la
dirección para el sistema LAS & LDWS
puede cambiar a no operativa (OFF).
Consulte la sección Cambio de ajuste
(Equipos de seguridad) en la página 9-16.
Cuando la asistencia de funcionamiento
del volante cambia a no operativa (OFF),
solo funciona el sistema de advertencia de
abandono de carril.
Funcionamiento del sistema
Asegúrese de que el indicador LAS &
LDWS OFF del grupo de instrumentos
está apagado. Cuando el indicador OFF
del sistema LAS & LDWS OFF esté
encendido, pulse el in terruptor y asegúrese
que el indicador se apaga.
Conduzca el vehículo en el centro del
carril mientras el indicador LAS & LDWS
OFF del panel de instrumentos está
apagado.
El sistema se podrá usar cuando se
cumplen todas las siguientes condiciones.
•El sistema detecta línea de carril blancas
(amarillas) a la derecha e izquierda o de
ambos lados.
•La velocidad del vehículo es de
aproximadamente 60 km/h o más.
•Se conduce el vehículo en un camino
recto o un camino con curvas suaves.
•El motor está funcionando.
Cuando conduce
i-ACTIVSENSE
4-227
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 410 of 944

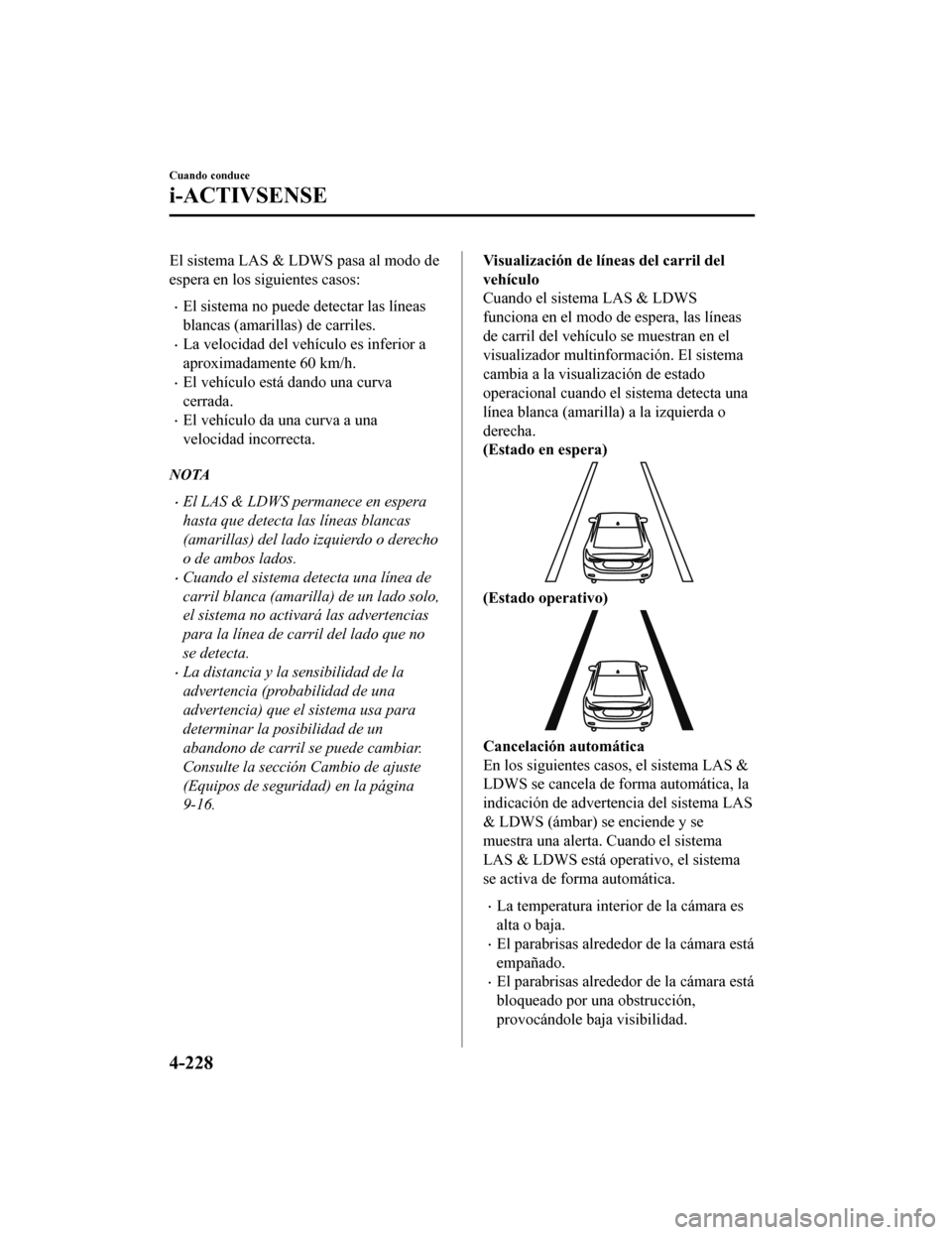

El sistema LAS & LDWS pasa al modo de
espera en los siguientes casos:
•El sistema no puede detectar las líneas
blancas (amarillas) de carriles.
•La velocidad del vehículo es inferior a
aproximadamente 60 km/h.
•El vehículo está dando una curva
cerrada.
•El vehículo da una curva a una
velocidad incorrecta.
NOTA
•El LAS & LDWS permanece en espera
hasta que detecta las líneas blancas
(amarillas) del lado izquierdo o derecho
o de ambos lados.
•Cuando el sistema detecta una línea de
carril blanca (amarilla) de un lado solo,
el sistema no activará las advertencias
para la línea de carril del lado que no
se detecta.
•La distancia y la sensibilidad de la
advertencia (probabilidad de una
advertencia) que el sistema usa para
determinar la posibilidad de un
abandono de carril se puede cambiar.
Consulte la sección Cambio de ajuste
(Equipos de seguridad) en la página
9-16.
Visualización de líneas del carril del
vehículo
Cuando el sistema LAS & LDWS
funciona en el modo de espera, las líneas
de carril del vehículo se muestran en el
visualizador multinfo rmación. El sistema
cambia a la visualización de estado
operacional cuando el sistema detecta una
línea blanca (amarilla) a la izquierda o
derecha.
(Estado en espera)
(Estado operativo)
Cancelación automática
En los siguientes casos, el sistema LAS &
LDWS se cancela de forma automática, la
indicación de advertencia del sistema LAS
& LDWS (ámbar) se enciende y se
muestra una alerta. Cuando el sistema
LAS & LDWS está oper ativo, el sistema
se activa de forma automática.
•La temperatura interior de la cámara es
alta o baja.
•El parabrisas alrededor de la cámara está
empañado.
•El parabrisas alrededor de la cámara está
bloqueado por una obstrucción,
provocándole baja visibilidad.
Cuando conduce
i-ACTIVSENSE
4-228
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 411 of 944

(Cancelación automática de
advertencias)
Cuando se realizan las siguientes
operaciones, el sistema LAS & LDWS
determina que el conductor intenta
cambiar de carril y el funcionamiento del
sistema se cancela automáticamente. El
LAS & LDWS reanuda su funcionamiento
automáticamente después de la operación.
•Se gira el volante abruptamente.
•Se ha pisado el pedal de freno.
•Se ha pisado el pedal del acelerador.
(Para cancelar la función de cancelación
de sensibilidad automática, deseleccione
"Sensibilidad de advertencia" en el
ajuste de características de cancelación.)
•Se ha accionado la palanca de señales de
viraje.
•El vehículo cruza una línea de carril.
▼Cancelación del sistema
Cuando el sistema LAS & LDWS esté
desactivado, pulse el interruptor LAS &
LDWS OFF.
El indicador LAS & LDWS OFF se
enciende.
NOTA
•En los siguientes casos, el sistema LAS
& LDWS se cancela automáticamente y
se activa la indicación OFF del sistema
LAS & LDWS. Solicite la inspección de
su vehículo a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
•Existe un malfuncionamiento en el
volante.
•Existe un malfuncionamiento en el
DSC.
•Hay un malfuncionamiento en la
cámara sensora hacia adelante
(FSC).
•Cuando el conmutador de arranque está
en la posición OFF, se mantiene el
estado del sistema antes de
desconectarlo. Por ejemplo, si se
desconecta el encendido con el sistema
de asistencia de mantención en carril
funcionando, el sistema se pondrá a
funcionar cuando se vuelva a conectar
el encendido.
Cuando el sistema LAS & LDWS está
apagado, las líneas de carril del vehículo
del visualizador multinformación y la
visualización de conducción activa se
apagan.
Cuando conduce
i-ACTIVSENSE
4-229
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 412 of 944

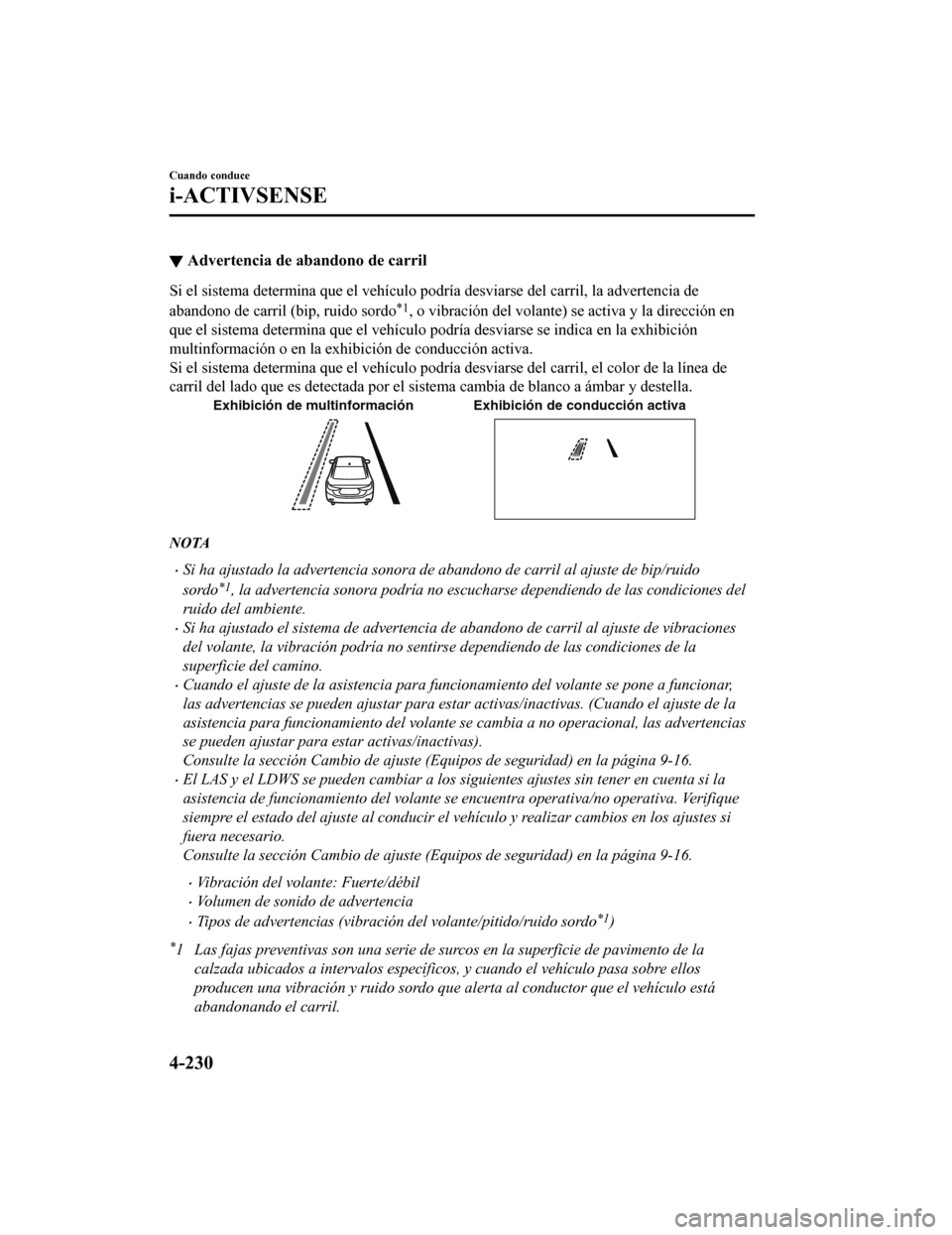

▼Advertencia de abandono de carril
Si el sistema determina que el vehículo podría desviarse del ca
rril, la advertencia de
abandono de carril (bip, ruido sordo
*1, o vibración del volante) se activa y la dirección en
que el sistema determina que el vehículo podría desviarse se indica en la exhibición
multinformación o en la exhi bición de conducción activa.
Si el sistema determina que el vehículo podría desviarse del ca rril, el color de la línea de
carril del lado que es detectada por el sistema cambia de blanc o a ámbar y destella.
Exhibición de multinformación Exhibición de conducción activa
NOTA
•Si ha ajustado la advertencia sonora de abandono de carril al ajuste de bip/ruido
sordo
*1, la advertencia sonora podría no escucharse dependiendo de las condiciones del
ruido del ambiente.
•Si ha ajustado el sistema de advertencia de abandono de carril al ajuste de vibraciones
del volante, la vibración podría no sentirse dependiendo de las condiciones de la
superficie del camino.
•Cuando el ajuste de la asistencia para func ionamiento del volante se pone a funcionar,
las advertencias se pueden ajustar para estar activas/inactivas. (Cuando el ajuste de la
asistencia para funcionamiento del volante se cambia a no operacional, las advertencias
se pueden ajustar para estar activas/inactivas).
Consulte la sección Cambio de ajuste (Equipos de seguridad) en la página 9-16.
•El LAS y el LDWS se pueden cambiar a los siguientes ajustes sin tener en cuenta si la
asistencia de funcionamiento del volante se encuentra operativa/no operativa. Verifique
siempre el estado del ajuste al conducir el vehículo y realizar cambios en los ajustes si
fuera necesario.
Consulte la sección Cambio de ajuste (Equipos de seguridad) en la página 9-16.
•Vibración del volante: Fuerte/débil
•Volumen de sonido de advertencia
•Tipos de advertencias (vibración del volante/pitido/ruido sordo*1)
*1 Las fajas preventivas son una serie de surcos en la superficie de pavimento de la calzada ubicados a intervalos específicos, y cuando el vehículo pasa sobre ellos
producen una vibración y ruido sordo que alerta al conductor que el vehículo está
abandonando el carril.
Cuando conduce
i-ACTIVSENSE
4-230
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 413 of 944

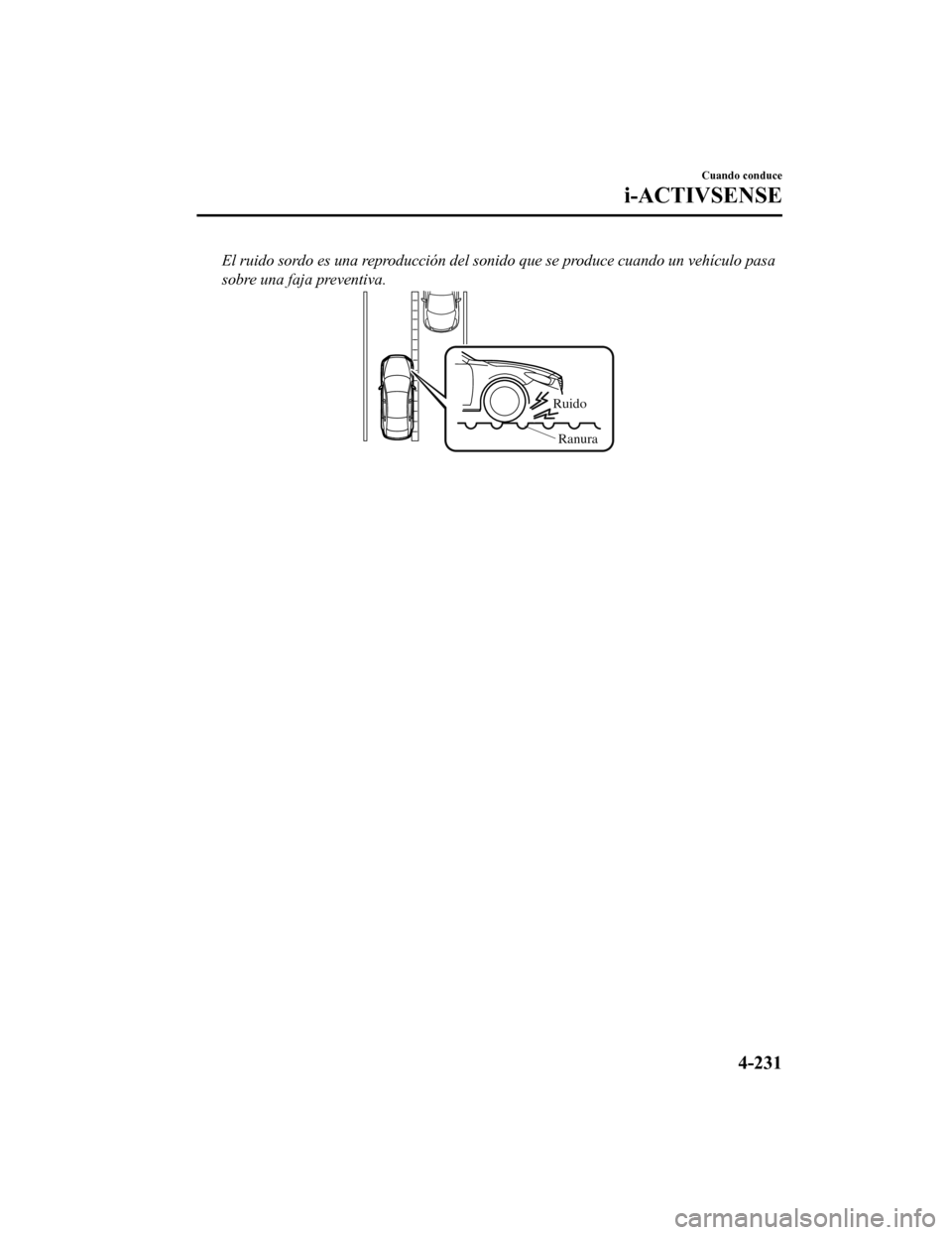

El ruido sordo es una reproducción del sonido que se produce cuando un vehículo pasa
sobre una faja preventiva.
RuidoRanura
Cuando conduce
i-ACTIVSENSE
4-231
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 414 of 944

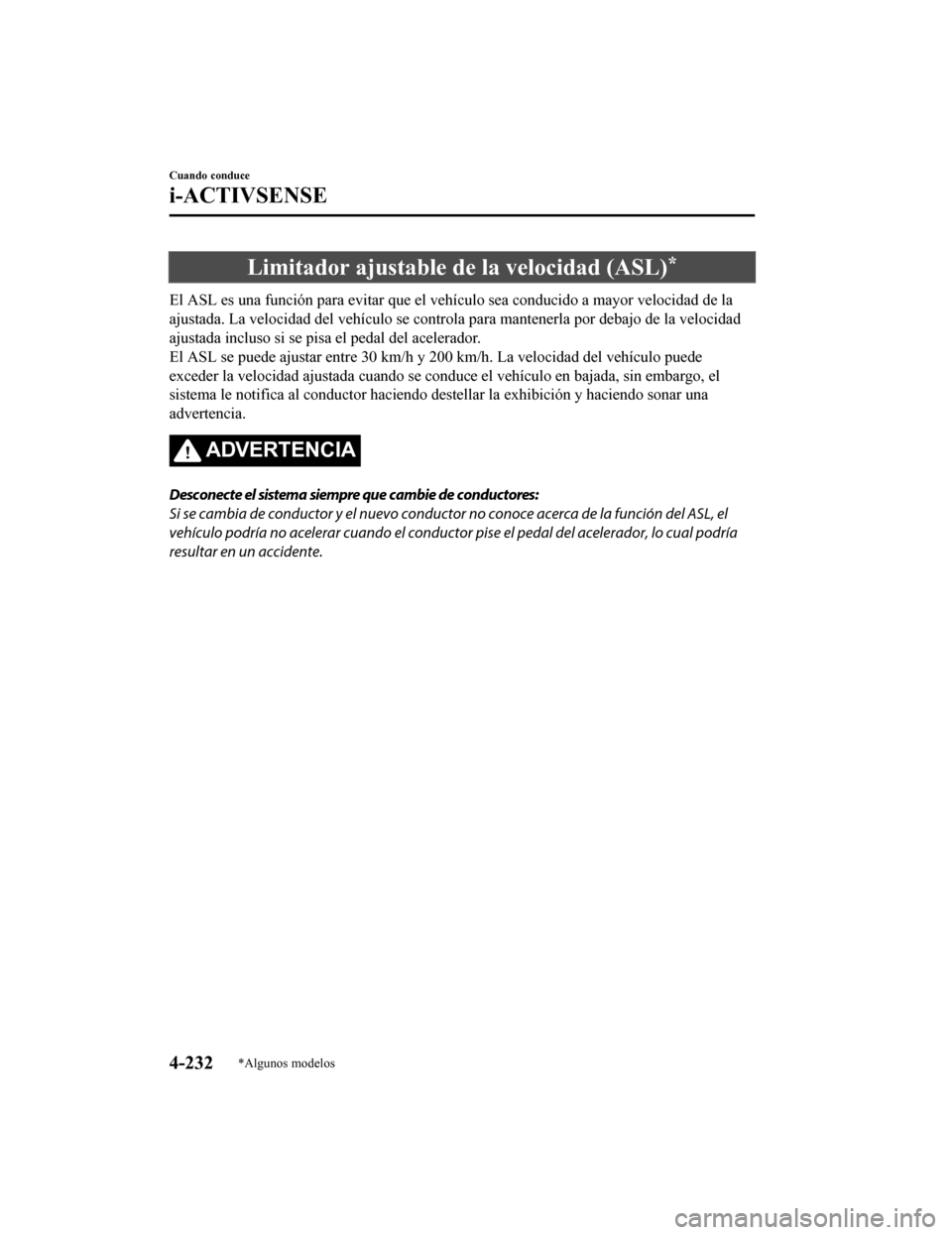

Limitador ajustable de la velocidad (ASL)*
El ASL es una función para evitar que el vehículo sea conducido a mayor velocidad de la
ajustada. La velocidad del vehículo se controla para mantenerla por debajo de la velocidad
ajustada incluso si se pisa el pedal del acelerador.
El ASL se puede ajustar entre 30 km/h y 200 km/h. La velocidad del vehículo puede
exceder la velocidad ajustada cuando se conduce el vehículo en bajada, sin embargo, el
sistema le notifica al conductor haciendo destellar la exhibici ón y haciendo sonar una
advertencia.
ADVERTENCIA
Desconecte el sistema siempre que cambie de conductores:
Si se cambia de conductor y el nuevo conducto r no conoce acerca de la función del ASL, el
vehículo podría no acelerar cuando el conductor pise el pedal del acelerador, lo cual podría
resultar en un accidente.
Cuando conduce
i-ACTIVSENSE
4-232*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 415 of 944

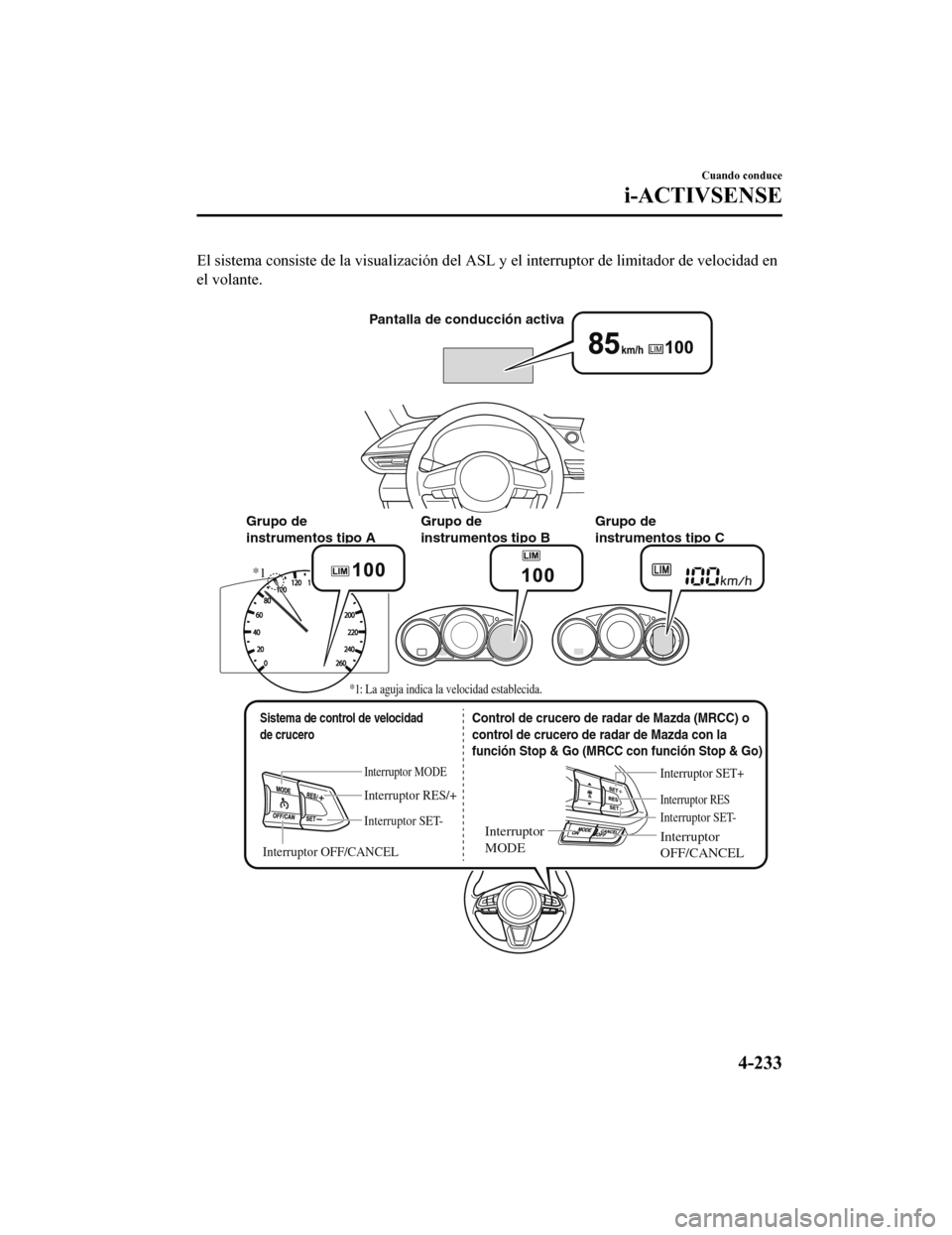

El sistema consiste de la visualización del ASL y el interruptor de limitador de velocidad en
el volante.
Grupo de
instrumentos tipo A Grupo de
instrumentos tipo BGrupo de
instrumentos tipo C
Pantalla de conducción activa
Sistema de control de velocidad
de crucero
Interruptor MODE
Interruptor RES/+
Interruptor SET-
Interruptor OFF/CANCEL
Interruptor RES
Interruptor
MODEInterruptor SET-
Interruptor SET+
Control de crucero de radar de Mazda (MRCC) o control de crucero de radar de Mazda con la función Stop & Go (MRCC con función Stop & Go)
Interruptor
OFF/CANCEL
*1
*1: La aguja indica la velocidad establecida.
Cuando conduce
i-ACTIVSENSE
4-233
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
Page 416 of 944

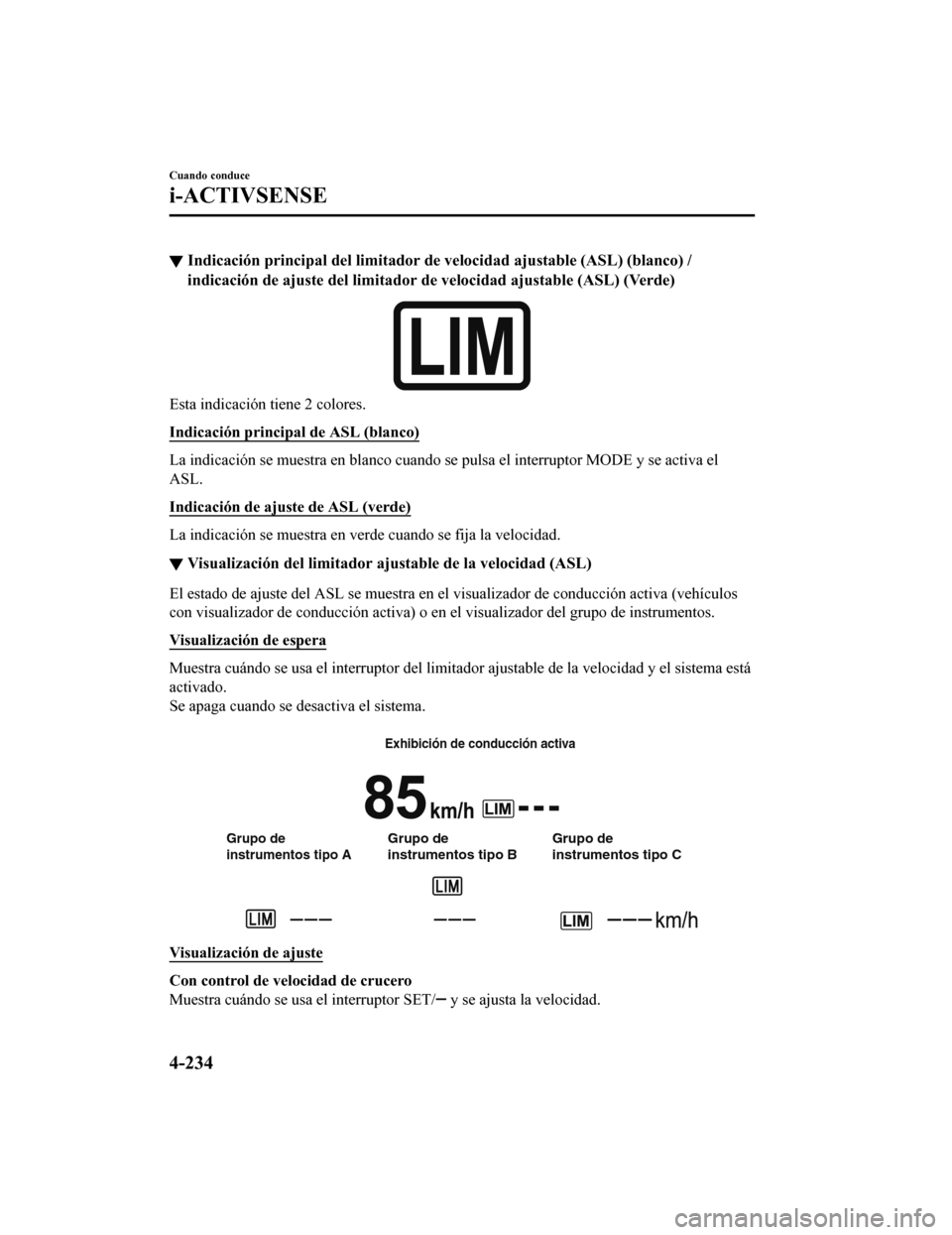

▼Indicación principal del limitad
or de velocidad ajustable (ASL) (blanco) /
indicación de ajuste del limitad or de velocidad ajustable (ASL) (Verde)
Esta indicación tiene 2 colores.
Indicación principal de ASL (blanco)
La indicación se muestra en blanco cuando se pulsa el interruptor MODE y se activa el
ASL.
Indicación de ajuste de ASL (verde)
La indicación se muestra en verd e cuando se fija la velocidad.
▼Visualización del limitador aju
stable de la velocidad (ASL)
El estado de ajuste del ASL se muestra en el visualizador de co nducción activa (vehículos
con visualizador de conducción activa) o en el visualizador del grupo de instrumentos.
Visualización de espera
Muestra cuándo se usa el interruptor del limitador ajustable de la velocidad y el sistema está
activado.
Se apaga cuando se desactiva el sistema.
Exhibición de conducción activa
Grupo de
instrumentos tipo AGrupo de
instrumentos tipo B Grupo de
instrumentos tipo C
Visualización de ajuste
Con control de velocidad de crucero
Muestra cuándo se usa el interruptor SET/
y se ajusta la velocidad.
Cuando conduce
i-ACTIVSENSE
4-234
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
