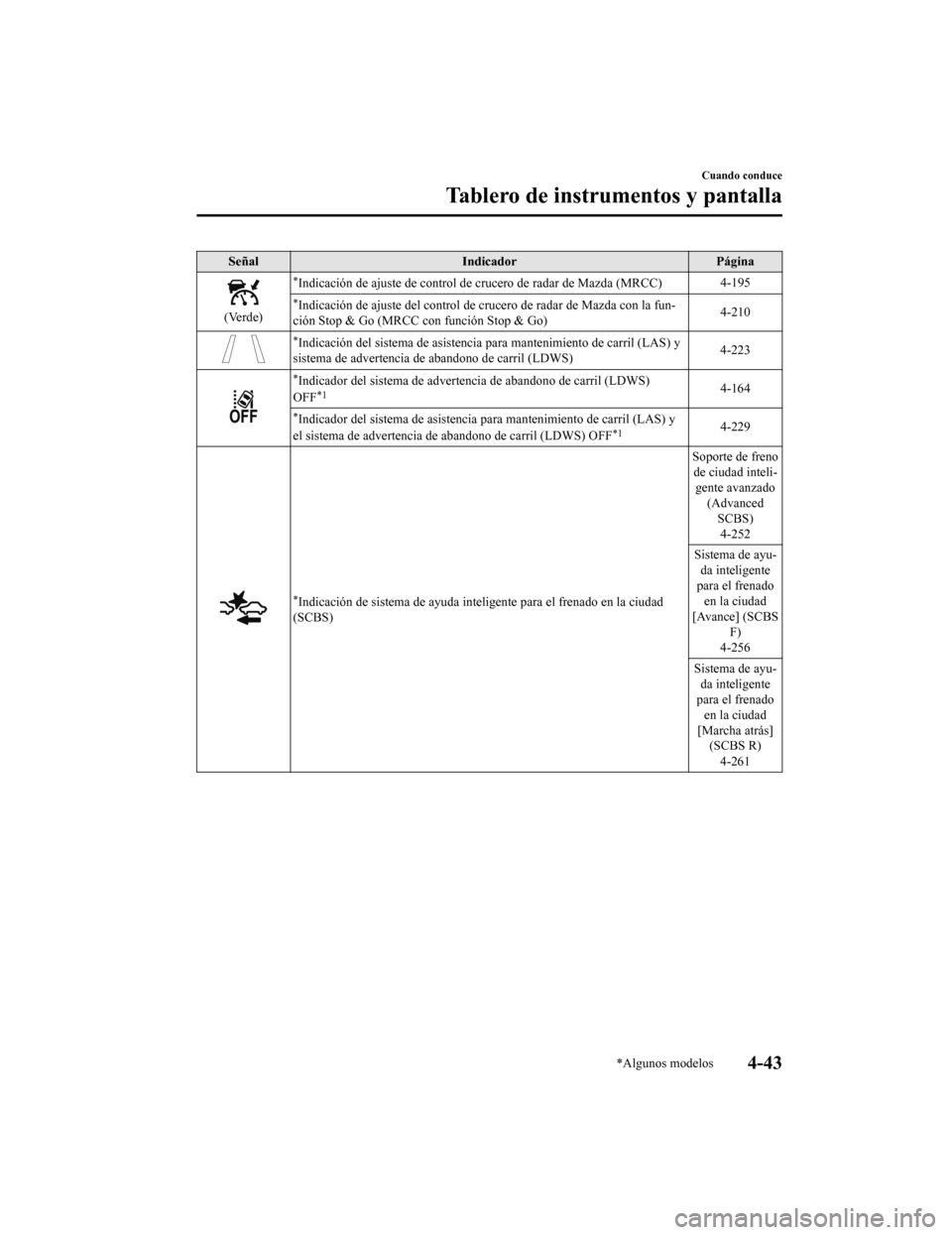

Page 225 of 944

SeñalIndicador Página
(Verde)
*Indicación de ajuste de control de crucero de radar de Mazda (M RCC)4-195
*Indicación de ajuste del control de crucero de radar de Mazda c
on la fun-
ción Stop & Go (MRCC c on función Stop & Go) 4-210
*Indicación del sistema de asistencia para mantenimiento de carr
il (LAS) y
sistema de advertencia de abandono de carril (LDWS) 4-223
*Indicador del sistema de advertencia de abandono de carril (LDW
S)
OFF*14-164
*Indicador del sistema de asistencia para mantenimiento de carri l (LAS) y
el sistema de advertencia de abandono de carril (LDWS) OFF*14-229
*Indicación de sistema de ayuda inteligente para el frenado en l a ciudad
(SCBS) Soporte de freno
de ciudad inteli- gente avanzado (AdvancedSCBS)4-252
Sistema de ayu- da inteligente
para el frenado en la ciudad
[Avance] (SCBS F)
4-256
Sistema de ayu- da inteligente
para el frenado
en la ciudad
[Marcha atrás] (SCBS R)
4-261
Cuando conduce
Tablero de instrumentos y pantalla
*Algunos modelos4-43
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 226 of 944

SeñalIndicador Página
*Indicador del sistema de ayuda inteligente para el frenado/sist ema de ayu-
da inteligente para el frenado en la ciudad (SBS/SCBS) OFF*1
Soporte de freno de ciudad inteli- gente avanzado
(AdvancedSCBS)4-253
Sistema de ayu- da inteligente
para el frenado en la ciudad
[Avance] (SCBS F)
4-257
Sistema de ayu- da inteligente
para el frenado en la ciudad
[Marcha atrás] (SCBS R)4-261
Sistema de ayu- da inteligente
para el frenado
(SBS)4-264
(Blanco)
*Indicación principal del asistent e de velocidad inteligente (ISA)4-243
*Indicación principal de limitador
de velocidad ajustable (ASL) 4-234
(Verde)
*Indicación de ajuste del asistent
e de velocidad inteligente (ISA) 4-243
*Indicación de ajuste de limitador de velocidad ajustable (ASL) 4-234
(Blanco)
*Indicación principal de crucero4-308
(Verde)
*Indicación de ajuste de crucero4-308
*1 La luz se enciende cuando el encendido se conecta para una verificación de
funcionamiento, y se apaga unos segundos después o cuando se ar ranca el motor. Si la
luz no se enciende o permanece encendida, haga inspeccionar el vehículo por un técnico
experto, le recomendamos un técnico autorizado Mazda.
*2 La luz permanece continuamente encendida cuando se aplica el f reno de mano.
Cuando conduce
Tablero de instrumentos y pantalla
4-44*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 227 of 944

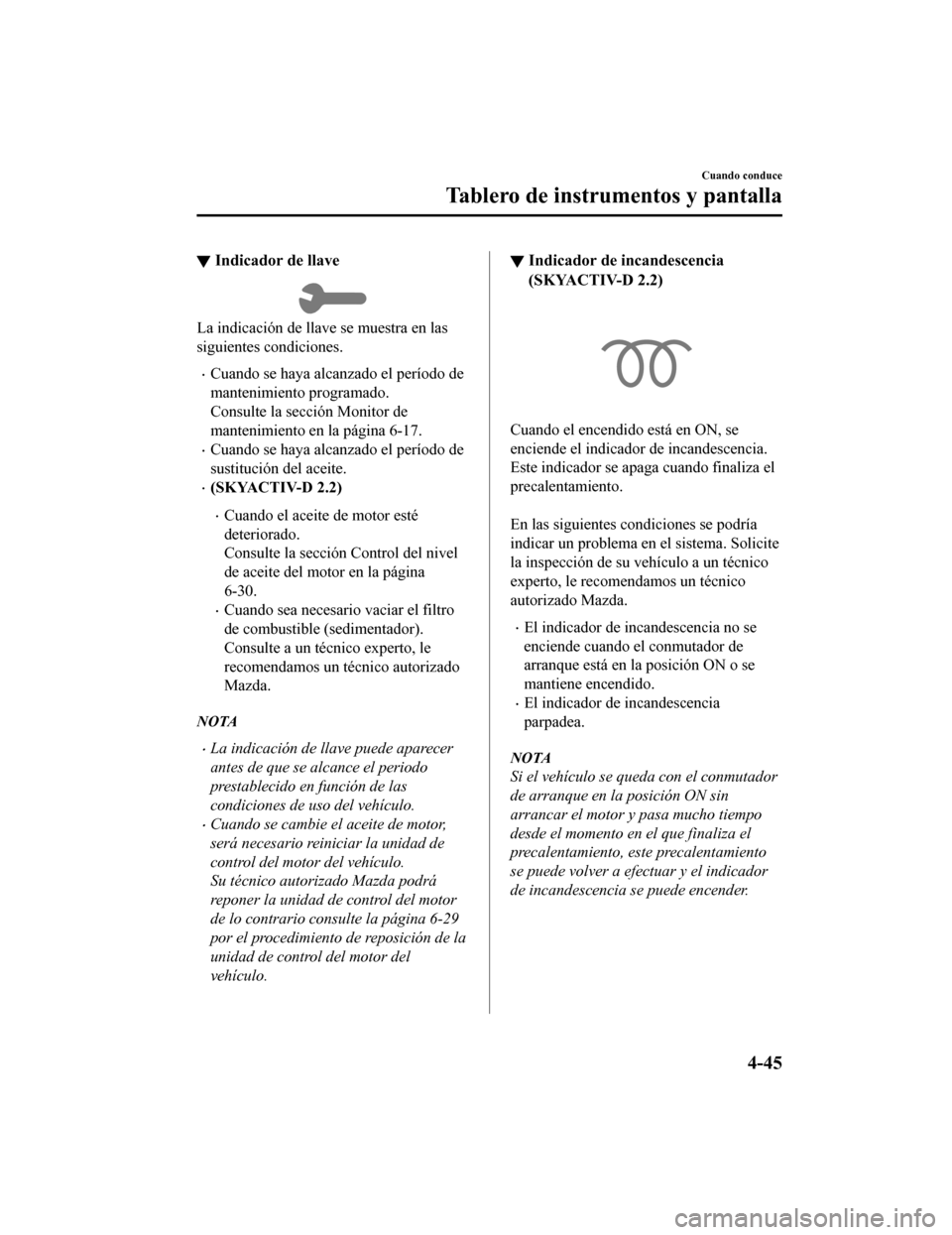

▼Indicador de llave
La indicación de llave se muestra en las
siguientes condiciones.
•Cuando se haya alcanzado el período de
mantenimiento programado.
Consulte la sección Monitor de
mantenimiento en la página 6-17.
•Cuando se haya alcanzado el período de
sustitución del aceite.
•(SKYACTIV-D 2.2)
•Cuando el aceite de motor esté
deteriorado.
Consulte la sección Control del nivel
de aceite del motor en la página
6-30.
•Cuando sea necesario vaciar el filtro
de combustible (sedimentador).
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
NOTA
•La indicación de llave puede aparecer
antes de que se alcance el periodo
prestablecido en función de las
condiciones de uso del vehículo.
•Cuando se cambie el aceite de motor,
será necesario reiniciar la unidad de
control del motor del vehículo.
Su técnico autorizado Mazda podrá
reponer la unidad de control del motor
de lo contrario consulte la página 6-29
por el procedimiento de reposición de la
unidad de control del motor del
vehículo.
▼ Indicador de incandescencia
(SKYACTIV-D 2.2)
Cuando el encendido está en ON, se
enciende el indicador de incandescencia.
Este indicador se apaga cuando finaliza el
precalentamiento.
En las siguientes condiciones se podría
indicar un problema en el sistema. Solicite
la inspección de su vehículo a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
•El indicador de incandescencia no se
enciende cuando el conmutador de
arranque está en la posición ON o se
mantiene encendido.
•El indicador de incandescencia
parpadea.
NOTA
Si el vehículo se queda con el conmutador
de arranque en la posición ON sin
arrancar el motor y pasa mucho tiempo
desde el momento en el que finaliza el
precalentamiento, este precalentamiento
se puede volver a efectuar y el indicador
de incandescencia se puede encender.
Cuando conduce
Tablero de instrumentos y pantalla
4-45
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
Page 228 of 944

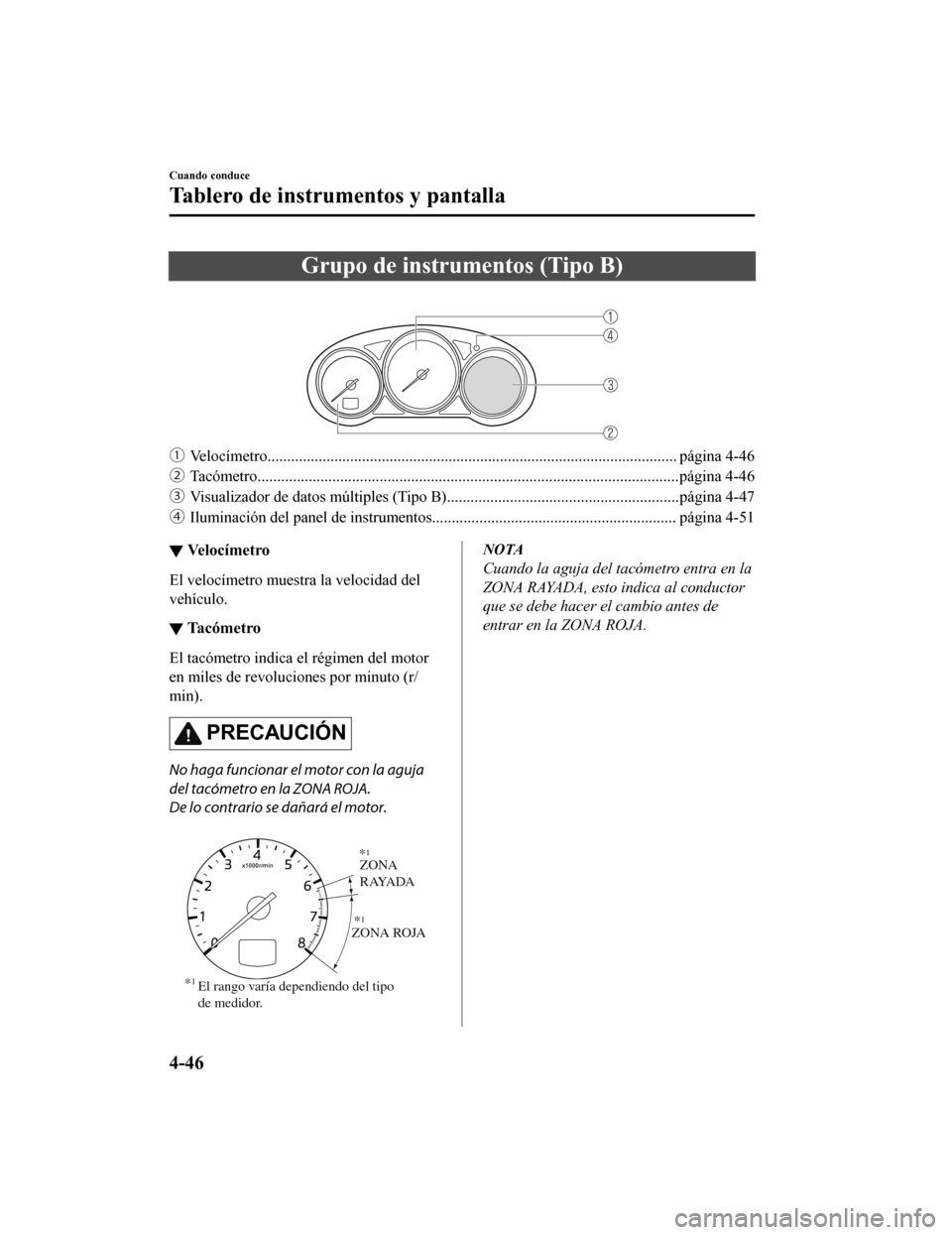

Grupo de instrumentos (Tipo B)
ƒVelocímetro........................................................................................................ página 4-46
„ Tacómetro...........................................................................................................página 4-4 6
… Visualizador de datos múltiples (Tipo B)....................... ....................................página 4-47
† Iluminación del panel de in strumentos.............................................................. página 4-51
▼Ve l o c í m e t r o
El velocímetro muestra la velocidad del
vehículo.
▼Ta c ó m e t r o
El tacómetro indica el régimen del motor
en miles de revoluciones por minuto (r/
min).
PRECAUCIÓN
No haga funcionar el motor con la aguja
del tacómetro en la ZONA ROJA.
De lo contrario se dañará el motor.
ZONA
RAYADA
ZONA ROJA
*
1El rango varía dependiendo del tipo
de medidor. *
1
*1
NOTA
Cuando la aguja del tacómetro entra en la
ZONA RAYADA, esto indica al conductor
que se debe hacer el cambio antes de
entrar en la ZONA ROJA.
Cuando conduce
Tablero de instrumentos y pantalla
4-46
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
Page 229 of 944

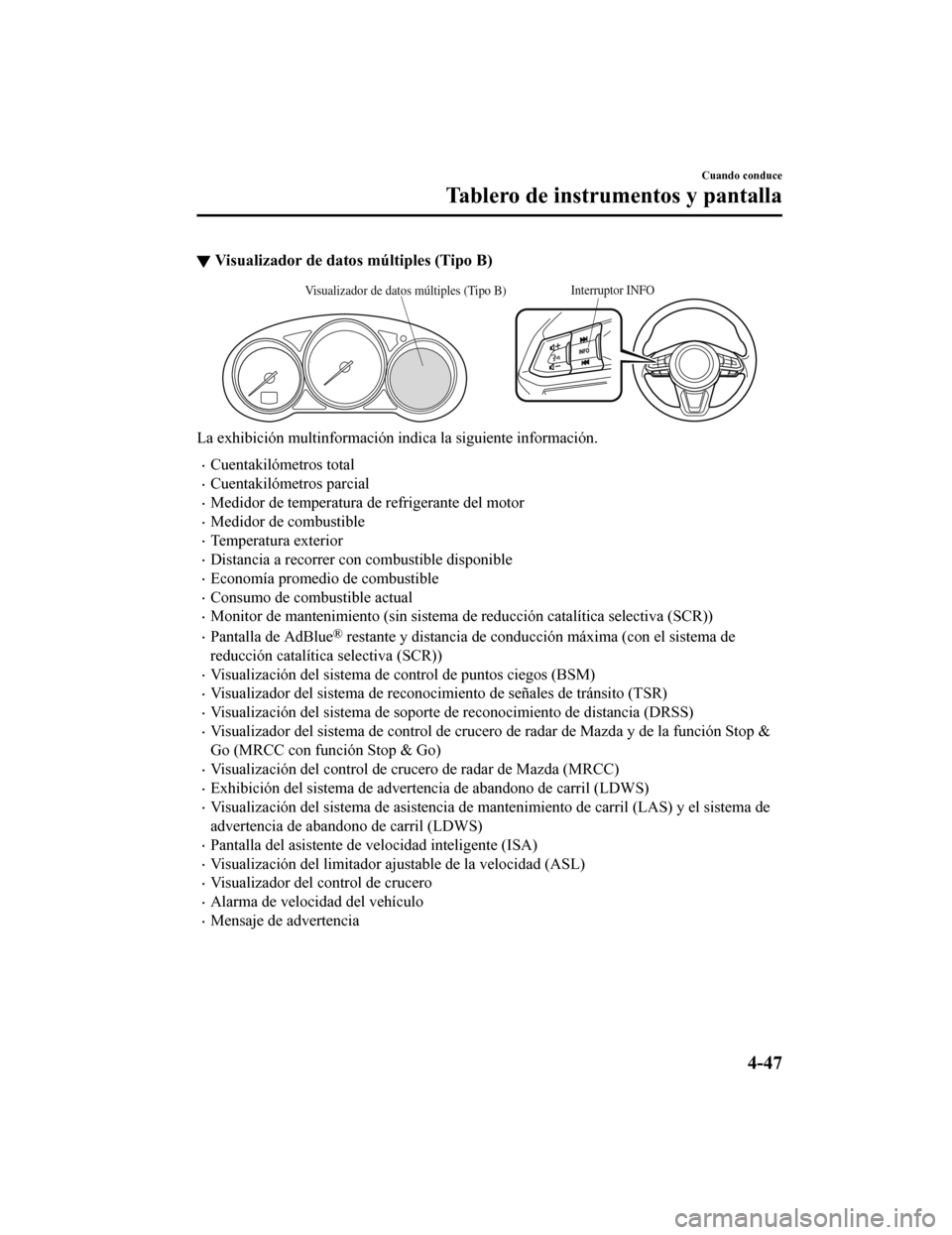

▼Visualizador de datos múltiples (Tipo B)
Interruptor INFOVisualizador de datos múltiples (Tipo B)
La exhibición multinformación indica la siguiente información.
•Cuentakilómetros total
•Cuentakilómetros parcial
•Medidor de temperatura de refrigerante del motor
•Medidor de combustible
•Temperatura exterior
•Distancia a recorrer con combustible disponible
•Economía promedio de combustible
•Consumo de combustible actual
•Monitor de mantenimiento (sin sistema de reducción catalítica s
electiva (SCR))
•Pantalla de AdBlue® restante y distancia de conducción máxima (con el sistema de
reducción catalítica selectiva (SCR))
•Visualización del sistema de control de puntos ciegos (BSM)
•Visualizador del sistema de reconocimiento de señales de tránsi to (TSR)
•Visualización del sistema de soporte de reconocimiento de dista ncia (DRSS)
•Visualizador del sistema de control de crucero de radar de Mazd a y de la función Stop &
Go (MRCC con función Stop & Go)
•Visualización del control de crucero de radar de Mazda (MRCC)
•Exhibición del sistema de advertencia de abandono de carril (LD WS)
•Visualización del sistema de asistencia de mantenimiento de carril (LAS) y el sistema de
advertencia de abandono de carril (LDWS)
•Pantalla del asistente de velocidad inteligente (ISA)
•Visualización del limitador ajustable de la velocidad (ASL)
•Visualizador del control de crucero
•Alarma de velocidad del vehículo
•Mensaje de advertencia
Cuando conduce
Tablero de instrumentos y pantalla
4-47
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 230 of 944

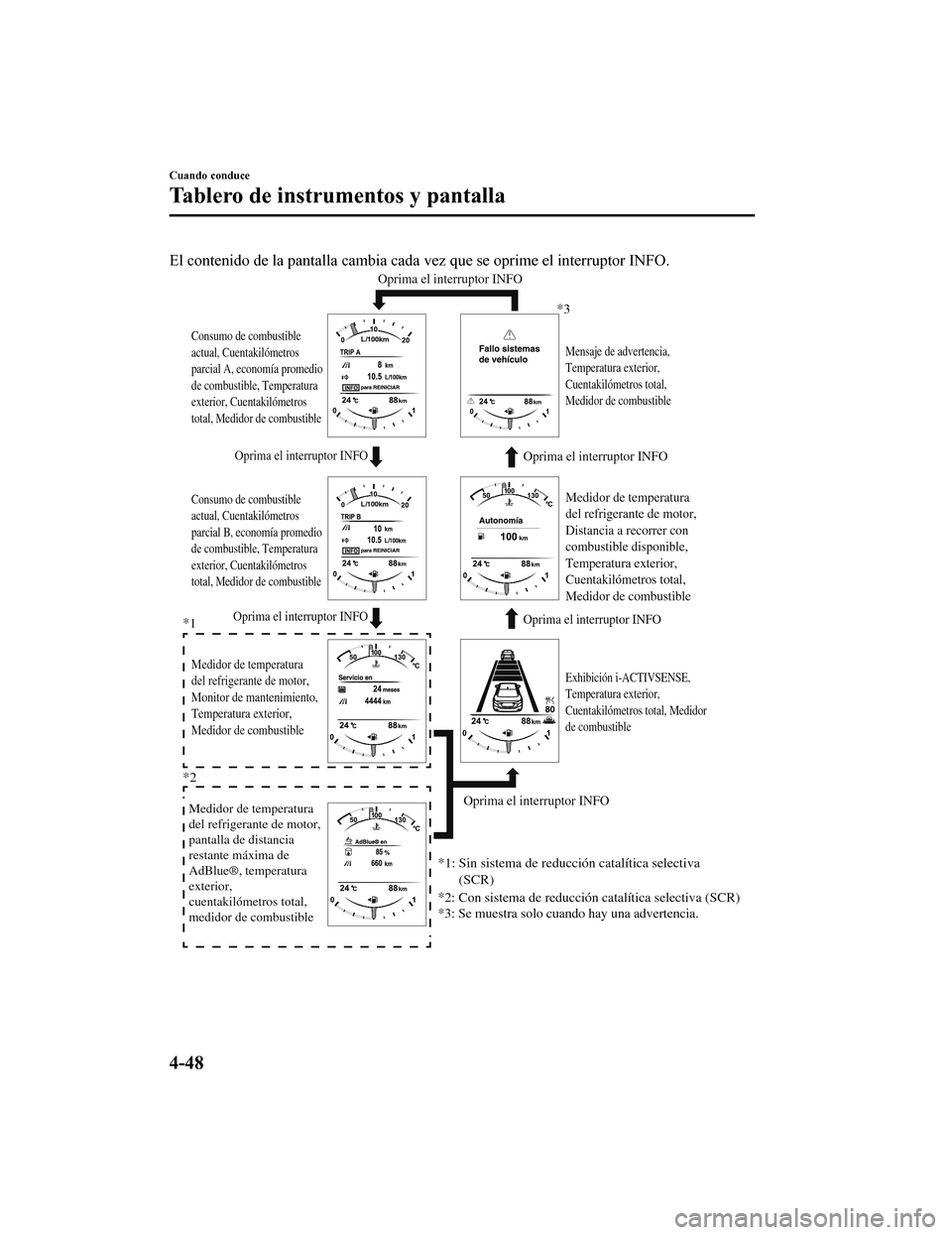

El contenido de la pantalla cambia cada vez que se oprime el interruptor INFO.
Oprima el interruptor INFOOprima el interruptor INFO
Oprima el interruptor INFOOprima el interruptor INFO
Oprima el interruptor INFO
Oprima el interruptor INFO
Consumo de combustible
actual, Cuentakilómetros parcial A, economía promedio
de combustible, Temperatura
exterior, Cuentakilómetros total, Medidor de combustible
Consumo de combustible
actual, Cuentakilómetros parcial B, economía promedio
de combustible, Temperatura
exterior, Cuentakilómetros total, Medidor de combustible
Medidor de temperatura
del refrigerante de motor, Monitor de mantenimiento,
Temperatura exterior, Medidor de combustibleExhibición i-ACTIVSENSE,
Temperatura exterior,
Cuentakilómetros total, Medidor
de combustible Mensaje de advertencia,
Temperatura exterior,
Cuentakilómetros total, Medidor de combustible
*3
*1
*2
*3: Se muestra solo cuando hay una advertencia.
Sin sistema de reducción catalítica selectiva
(SCR)
*1:
*2: Con sistema de reducción catalítica selectiva (SCR)
Medidor de temperatura
del refrigerante de motor,
pantalla de distancia
restante máxima de
AdBlue®, temperatura
exterior,
cuentakilómetros total,
medidor de combustible
Medidor de temperatura
del refrigerante de motor, Distancia a recorrer con
combustible disponible, Temperatura exterior,
Cuentakilómetros total, Medidor de combustible
Cuando conduce
Tablero de instrumentos y pantalla
4-48
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 231 of 944

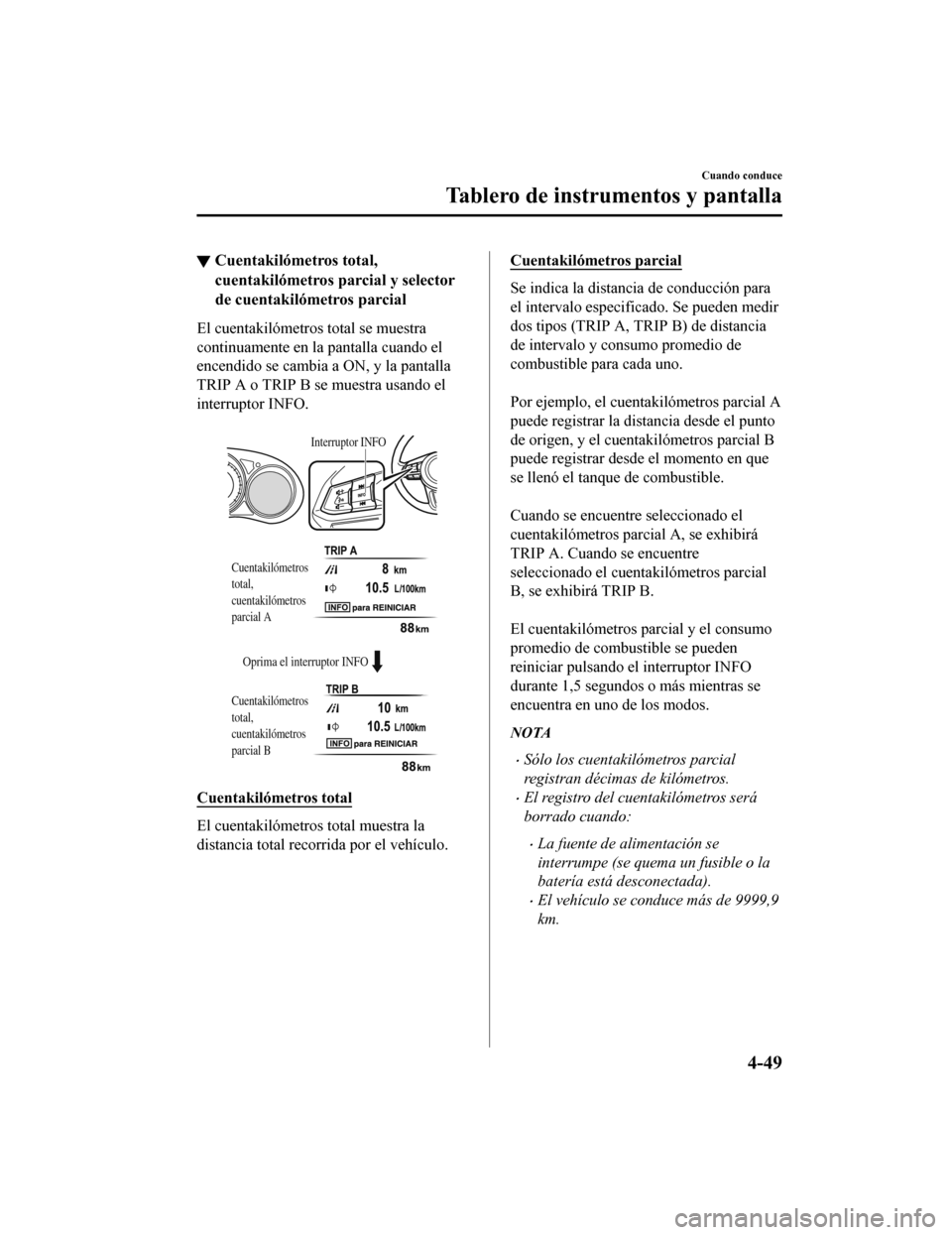

▼Cuentakilómetros total,
cuentakilómetros parcial y selector
de cuentakilómetros parcial
El cuentakilómetros total se muestra
continuamente en la pantalla cuando el
encendido se cambia a ON, y la pantalla
TRIP A o TRIP B se muestra usando el
interruptor INFO.
Oprima el interruptor INFO
Interruptor INFO
Cuentakilómetros total,
cuentakilómetros parcial A
Cuentakilómetros total,
cuentakilómetros parcial B
Cuentakilómetros total
El cuentakilómetros total muestra la
distancia total recorrida por el vehículo.
Cuentakilómetros parcial
Se indica la distancia de conducción para
el intervalo especificado. Se pueden medir
dos tipos (TRIP A, TRIP B) de distancia
de intervalo y consumo promedio de
combustible para cada uno.
Por ejemplo, el cuenta kilómetros parcial A
puede registrar la distancia desde el punto
de origen, y el cuenta kilómetros parcial B
puede registrar desde el momento en que
se llenó el tanque de combustible.
Cuando se encuentre seleccionado el
cuentakilómetros parcial A, se exhibirá
TRIP A. Cuando se encuentre
seleccionado el cuentakilómetros parcial
B, se exhibirá TRIP B.
El cuentakilómetros parcial y el consumo
promedio de combustible se pueden
reiniciar pulsando el interruptor INFO
durante 1,5 segundos o más mientras se
encuentra en uno de los modos.
NOTA
•Sólo los cuentakilómetros parcial
registran décimas de kilómetros.
•El registro del cuentakilómetros será
borrado cuando:
•La fuente de alimentación se
interrumpe (se quema un fusible o la
batería está desconectada).
•El vehículo se conduce más de 9999,9
km.
Cuando conduce
Tablero de instrumentos y pantalla
4-49
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 232 of 944

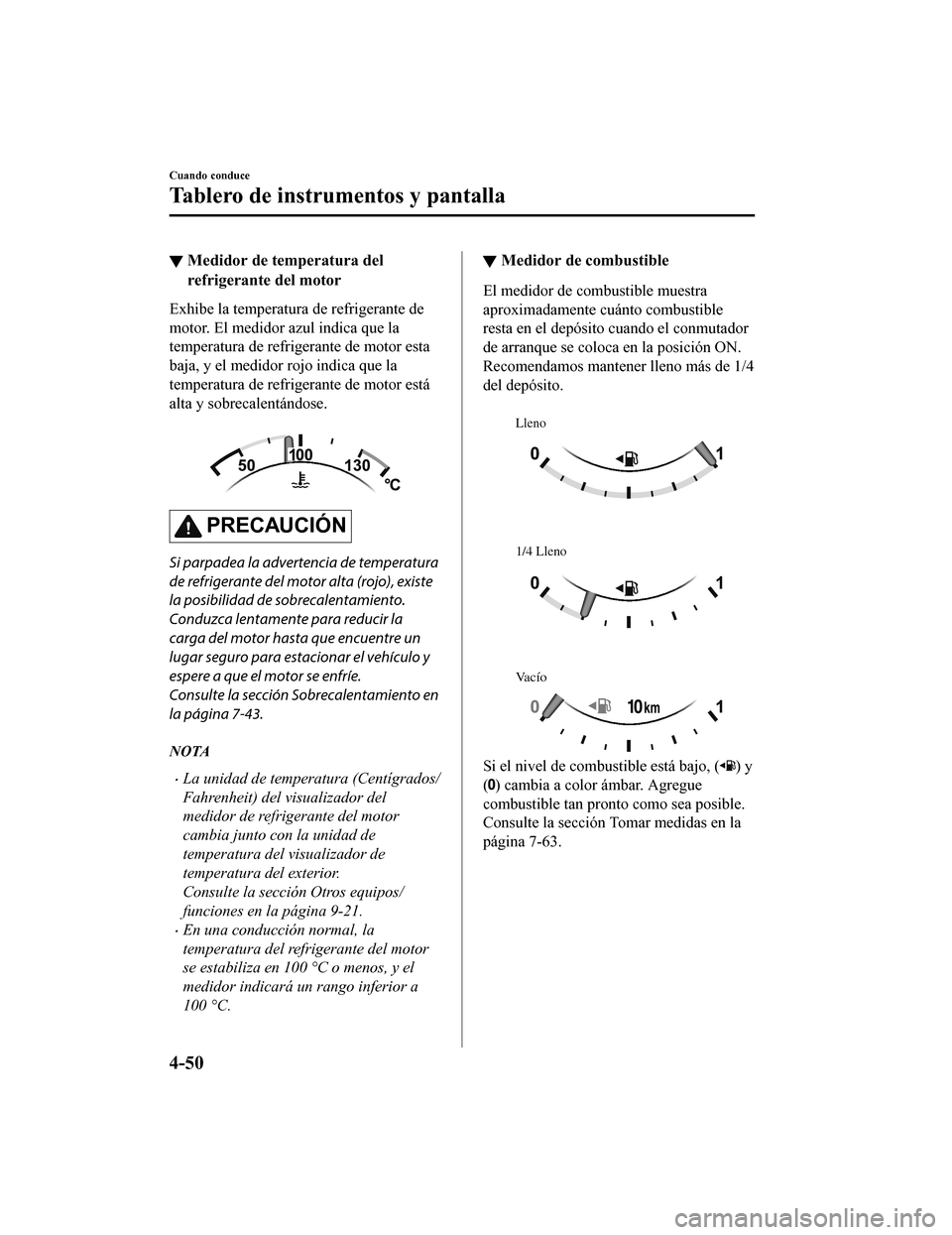

▼Medidor de temperatura del
refrigerante del motor
Exhibe la temperatura de refrigerante de
motor. El medidor azul indica que la
temperatura de refrigerante de motor esta
baja, y el medidor rojo indica que la
temperatura de refrigerante de motor está
alta y sobrecalentándose.
PRECAUCIÓN
Si parpadea la advertencia de temperatura
de refrigerante del motor alta (rojo), existe
la posibilidad de sobrecalentamiento.
Conduzca lentamente para reducir la
carga del motor hasta que encuentre un
lugar seguro para estacionar el vehículo y
espere a que el motor se enfríe.
Consulte la sección Sobrecalentamiento en
la página 7-43.
NOTA
•La unidad de temperatura (Centígrados/
Fahrenheit) del visualizador del
medidor de refrigerante del motor
cambia junto con la unidad de
temperatura del visualizador de
temperatura del exterior.
Consulte la sección Otros equipos/
funciones en la página 9-21.
•En una conducción normal, la
temperatura del refrigerante del motor
se estabiliza en 100 °C o menos, y el
medidor indicará un rango inferior a
100 °C.
▼ Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.
Lleno
1/4 Lleno
Vacío
Si el nivel de combu
stible está bajo, () y
(
) cambia a color ámbar. Agregue
combustible tan pronto como sea posible.
Consulte la sección Tomar medidas en la
página 7-63.
Cuando conduce
Tablero de instrumentos y pantalla
4-50
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
