Page 353 of 944

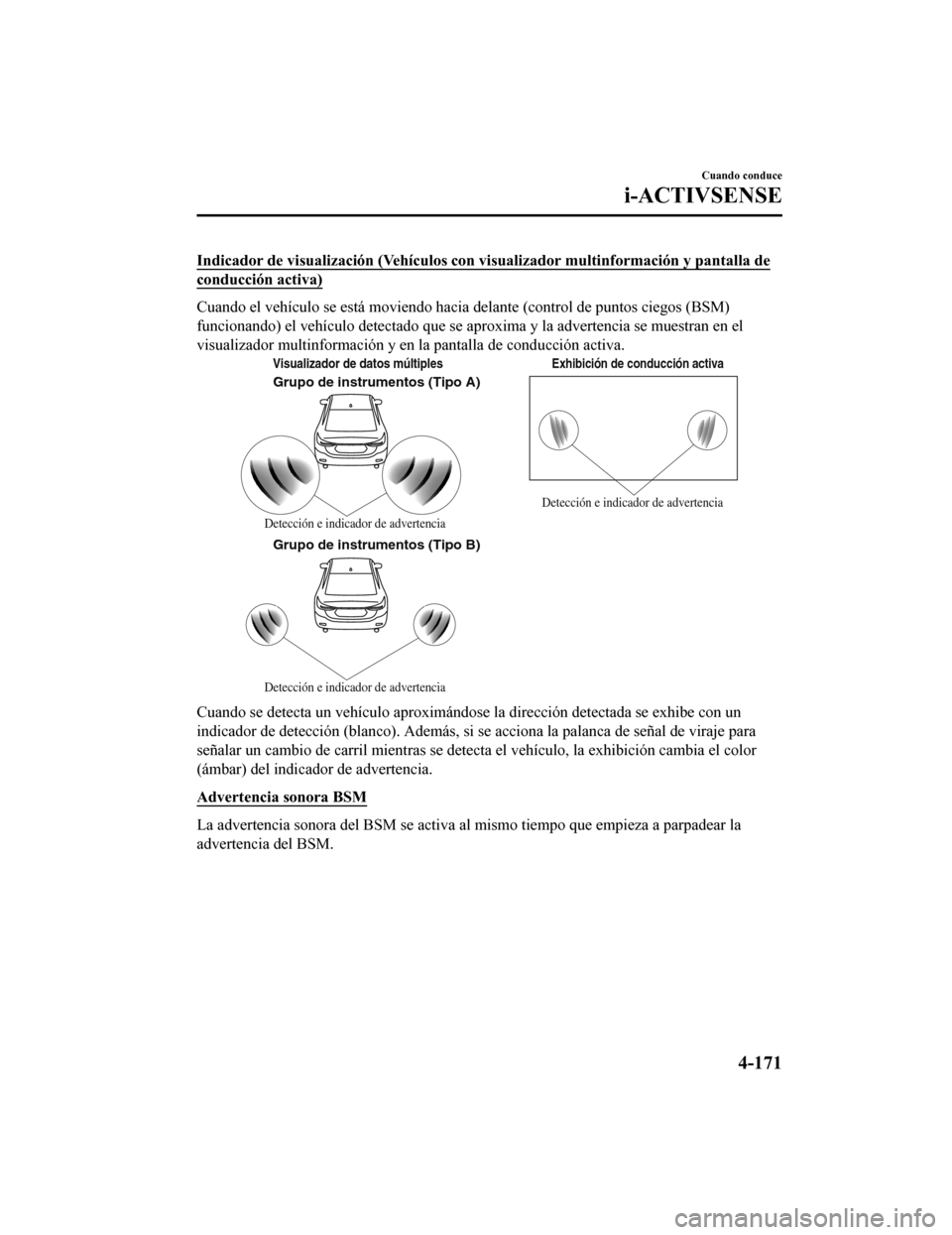

Indicador de visualización (Vehículos con visualizador multinformación y pantalla de
conducción activa)
Cuando el vehículo se está moviendo hacia delante (control de puntos ciegos (BSM)
funcionando) el vehículo detecta do que se aproxima y la advertencia se muestran en el
visualizador multinformación y en la pantalla de conducción activa.
Visualizador de datos múltiples
Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B)
Exhibición de conducción activa
Detección e indicador de advertencia Detección e indicador de advertencia
Detección e indicador de advertencia
Cuando se detecta un vehículo aproximándose la dirección detect
ada se exhibe con un
indicador de detección (blanco). Además, si se acciona la palan ca de señal de viraje para
señalar un cambio de carril mient ras se detecta el vehículo, la exhibición cambia el color
(ámbar) del indicador de advertencia.
Advertencia sonora BSM
La advertencia sonora del BSM se activa al mismo tiempo que emp ieza a parpadear la
advertencia del BSM.
Cuando conduce
i-ACTIVSENSE
4-171
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 354 of 944

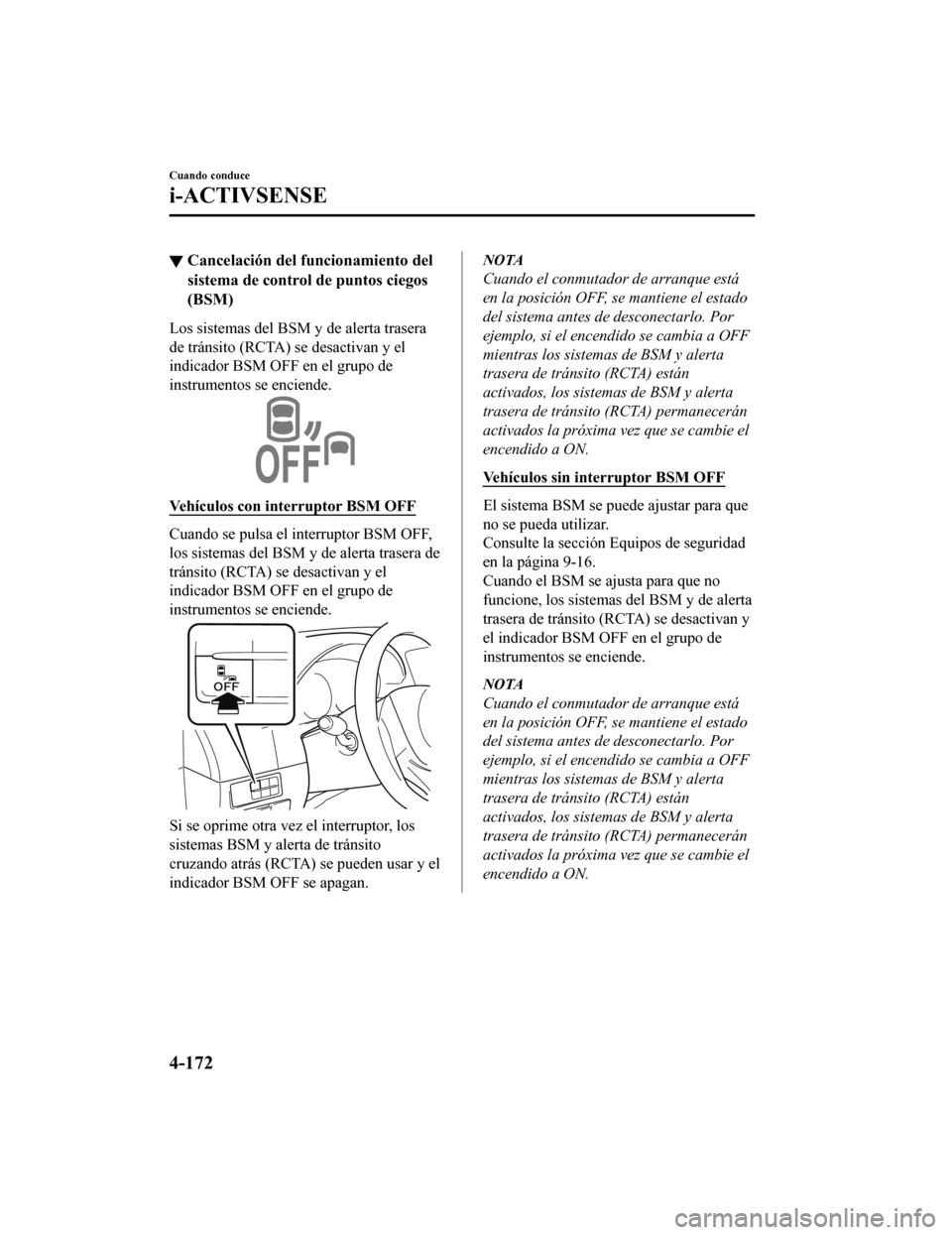

▼Cancelación del funcionamiento del
sistema de control de puntos ciegos
(BSM)
Los sistemas del BSM y de alerta trasera
de tránsito (RCTA) se desactivan y el
indicador BSM OFF en el grupo de
instrumentos se enciende.
Vehículos con interruptor BSM OFF
Cuando se pulsa el interruptor BSM OFF,
los sistemas del BSM y de alerta trasera de
tránsito (RCTA) se desactivan y el
indicador BSM OFF en el grupo de
instrumentos se enciende.
Si se oprime otra vez el interruptor, los
sistemas BSM y alerta de tránsito
cruzando atrás (RCTA) se pueden usar y el
indicador BSM OFF se apagan.
NOTA
Cuando el conmutador de arranque está
en la posición OFF, se mantiene el estado
del sistema antes de desconectarlo. Por
ejemplo, si el encendido se cambia a OFF
mientras los sistemas de BSM y alerta
trasera de tránsito (RCTA) están
activados, los sistemas de BSM y alerta
trasera de tránsito (RCTA) permanecerán
activados la próxima vez que se cambie el
encendido a ON.
Vehículos sin interruptor BSM OFF
El sistema BSM se puede ajustar para que
no se pueda utilizar.
Consulte la sección Equipos de seguridad
en la página 9-16.
Cuando el BSM se ajusta para que no
funcione, los sistemas del BSM y de alerta
trasera de tránsito (RCTA) se desactivan y
el indicador BSM OFF en el grupo de
instrumentos se enciende.
NOTA
Cuando el conmutador de arranque está
en la posición OFF, se mantiene el estado
del sistema antes de desconectarlo. Por
ejemplo, si el encendido se cambia a OFF
mientras los sistemas de BSM y alerta
trasera de tránsito (RCTA) están
activados, los sistemas de BSM y alerta
trasera de tránsito (RCTA) permanecerán
activados la próxima vez que se cambie el
encendido a ON.
Cuando conduce
i-ACTIVSENSE
4-172
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56
Page 355 of 944

Sistema de reconocimiento de señales de tránsito (TSR)*
El TSR ayuda a prevenir al conductor de descuidar las señales d e tránsito, y provee apoyo a
la conducción más segura exhibiendo las señales de tránsito en la pantalla de conducción
activa/grupo de instrumentos que son reconocidas por la cámara de detección delantera
(FSC) o grabada en el sistema de navegación mientras conduce el vehículo.
El TSR muestra las señales de límite de velocidad (incluidas la s señales auxiliares), no
entrar, y adelantamiento prohibido.
Si la velocidad del vehículo excede la señal de límite de velocidad indicada en la
visualización de conducción activa/grupo de instrumentos mientr as se conduce el vehículo,
el sistema notifica al conductor usando la indicación en la visualización de conducción
activa/grupo de instrumentos y un sonido de advertencia.
NOTA
•El TSR no está disponible en al gunos países o regiones. Para más información respecto a
los países o regiones, consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
Cuando conduce
i-ACTIVSENSE
*Algunos modelos4-173
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 356 of 944
•El TSR funciona solo si se inserta la tarjeta SD del sistema de navegación (original
Mazda) en la ranura de tarjeta SD. Consulte a un técnico experto, le recomendamos un
técnico autorizado de Mazda para obtener más información.
Señal reconocida
Señal mostrada
Indicación del visualizador de conducción activa
Grupo de instrumentos (Tipo A)
Indicación del visualizad or de conducción activa
Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B) Grupo de instrumentos (Tipo B)
*1: El color de indicación del lími te de velocidad reconocido cambia.
*1
Algunos modelos.
Cuando conduce
i-ACTIVSENSE
4-174
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 357 of 944

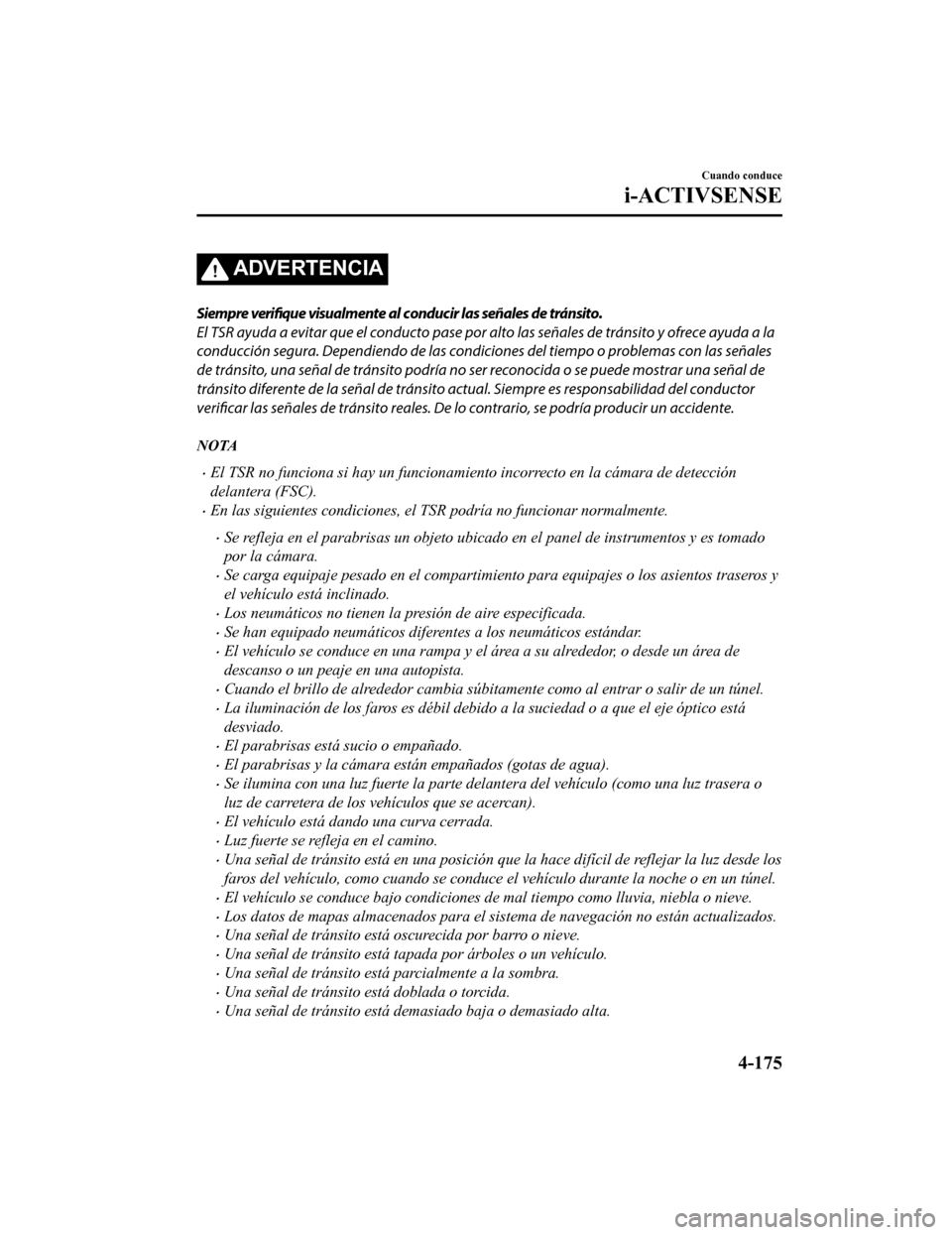

ADVERTENCIA
Siempre verifique visualmente al conducir las señales de tránsito.
El TSR ayuda a evitar que el conducto pase por alto las señales de tránsito y ofrece ayuda a la
conducción segura. Dependiendo de las condic iones del tiempo o problemas con las señales
de tránsito, una señal de tránsito podría no ser reconocida o se puede mostrar una señal de
tránsito diferente de la señal de tránsito ac tual. Siempre es responsabilidad del conductor
verificar las señales de tránsito reales. De lo co
ntrario, se podría producir un accidente.
NOTA
•El TSR no funciona si hay un funcionamiento incorrecto en la cámara de detección
delantera (FSC).
•En las siguientes condiciones, el TSR podría no funcionar normalmente.
•Se refleja en el parabrisas un objeto ubicado en el panel de instrumentos y es tomado
por la cámara.
•Se carga equipaje pesado en el compartimiento para equipajes o los asientos traseros y
el vehículo está inclinado.
•Los neumáticos no tienen la presión de aire especificada.
•Se han equipado neumáticos diferentes a los neumáticos estándar.
•El vehículo se conduce en una rampa y el área a su alrededor, o desde un área de
descanso o un peaje en una autopista.
•Cuando el brillo de alrededor cambia súbitamente como al entrar o salir de un túnel.
•La iluminación de los faros es débil debido a la suciedad o a que el eje óptico está
desviado.
•El parabrisas está sucio o empañado.
•El parabrisas y la cámara están empañados (gotas de agua).
•Se ilumina con una luz fuerte la parte delantera del vehículo (como una luz trasera o
luz de carretera de los vehículos que se acercan).
•El vehículo está dando una curva cerrada.
•Luz fuerte se refleja en el camino.
•Una señal de tránsito está en una posición que la hace difícil de reflejar la luz desde los
faros del vehículo, como cuando se conduce el vehículo durante la noche o en un túnel.
•El vehículo se conduce bajo condiciones de mal tiempo como lluvia, niebla o nieve.
•Los datos de mapas almacenados para el si stema de navegación no están actualizados.
•Una señal de tránsito está oscurecida por barro o nieve.
•Una señal de tránsito está tapada por árboles o un vehículo.
•Una señal de tránsito está parcialmente a la sombra.
•Una señal de tránsito está doblada o torcida.
•Una señal de tránsito está demasiado baja o demasiado alta.
Cuando conduce
i-ACTIVSENSE
4-175
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 358 of 944

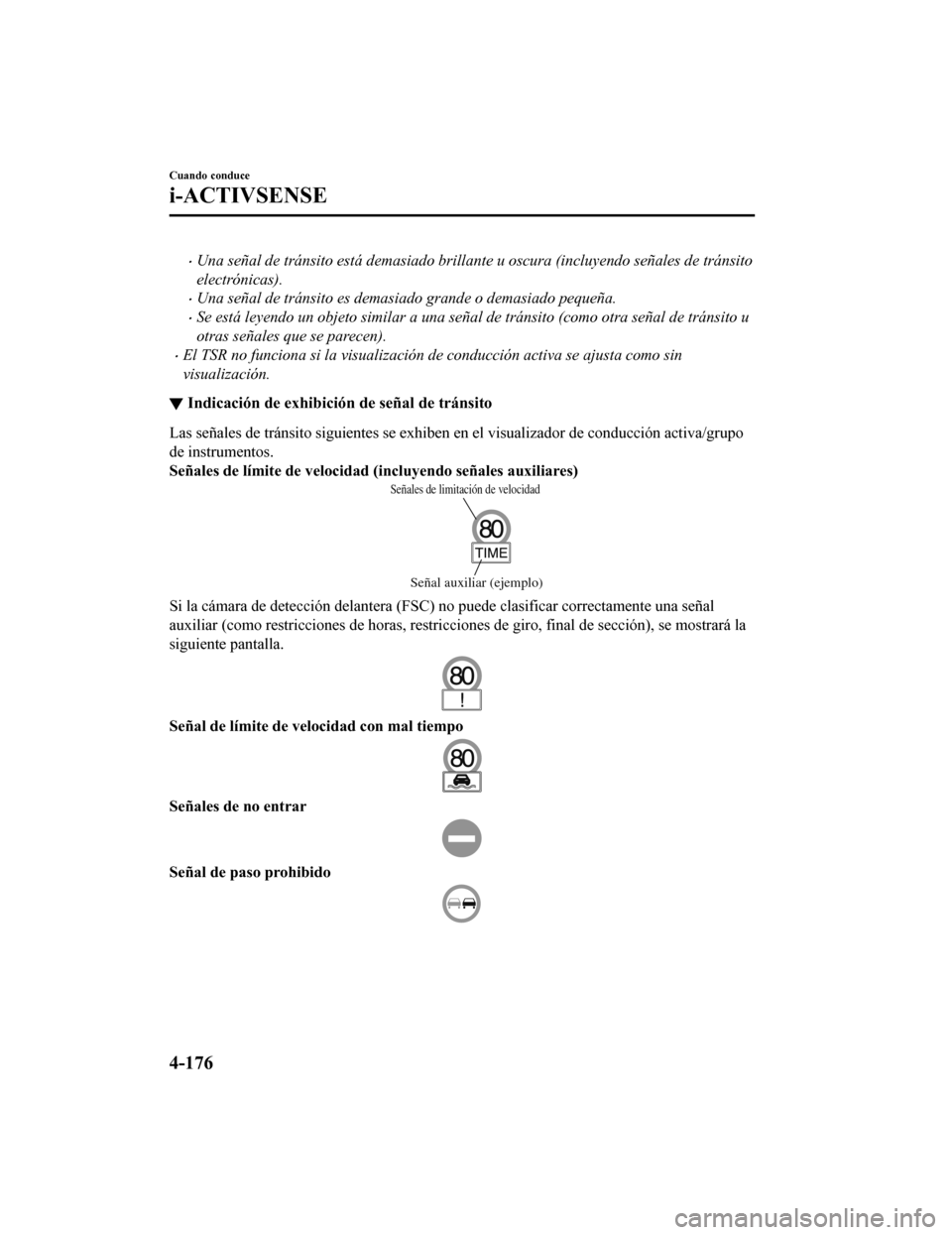

•Una señal de tránsito está demasiado brillante u oscura (incluyendo señales de tránsito
electrónicas).
•Una señal de tránsito es demasiado grande o demasiado pequeña.
•Se está leyendo un objeto similar a una señal de tránsito (como otra señal de tránsito u
otras señales que se parecen).
•El TSR no funciona si la visualización de conducción activa se ajusta como sin
visualización.
▼Indicación de exhibición
de señal de tránsito
Las señales de tránsito siguientes se exhiben en el visualizado r de conducción activa/grupo
de instrumentos.
Señales de límite de v elocidad (incluyendo señales auxiliares)
Señales de limitación de velocidad
Señal auxiliar (ejemplo)
Si la cámara de detección delantera (FSC) no puede clasificar correctamente una señal
auxiliar (como restricciones de horas, restricciones de giro, f inal de sección), se mostrará la
siguiente pantalla.
Señal de límite de vel ocidad con mal tiempo
Señales de no entrar
Señal de paso prohibido
Cuando conduce
i-ACTIVSENSE
4-176
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 359 of 944

El TSR puede mostrar una señal de adelantamiento prohibido y una señal de límite de
velocidad al mismo tiempo.
NOTA
Señales de límite de velocidad (incluyendo señales auxiliares)
•Cuando la velocidad del vehículo es de aproximadamente 1 km/h o más, la señal de límite
de velocidad se muestra cuando se cumple una de las siguientes condiciones.
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad
como una señal para su vehículo y el vehículo la pasa.
•Se lee la señal de límite de velocidad almacenada en el sistema de navegación.
•Las señales de límite de velocidad con mal tiempo se muestran cuando se cumple una de
las siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 1 km/h o más.
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad con
mal tiempo como una señal para su vehículo y el vehículo la pasa.
•La señal de límite de velocidad con mal tiempo es menor que la señal de límite de
velocidad mostrada actualmente.
•Se usan los limpiaparabrisas.
•En los siguientes casos, la visualización de la señal de límite de velocidad se interrumpe.
•La cámara de detección delantera (FSC) reconoce una señal de límite de velocidad
nueva que es diferente de la anterior (muestra la señal de límite de velocidad nueva).
Señales de no entrar
•Se muestra una señal de no entrar cuando se cumplen todas las siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 80 km/h o menos.
•La cámara de detección delantera (FSC) reconoce una señal de no entrar como una
señal para su vehículo y el vehículo la pasa.
•No se reconoce una señal de límite de velocidad con una señal auxiliar.
•La cámara de detección delantera (FSC) reconoce la señal de no entrar y ha transcurrido
un cierto periodo desde que el vehículo ha pasado la señal.
Señal de paso prohibido
•Se muestra una señal de adelantamiento prohibido cuando se cumplen todas las
siguientes condiciones.
•La velocidad del vehículo es de aproximadamente 1 km/h o más.
Cuando conduce
i-ACTIVSENSE
4-177
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
Page 360 of 944

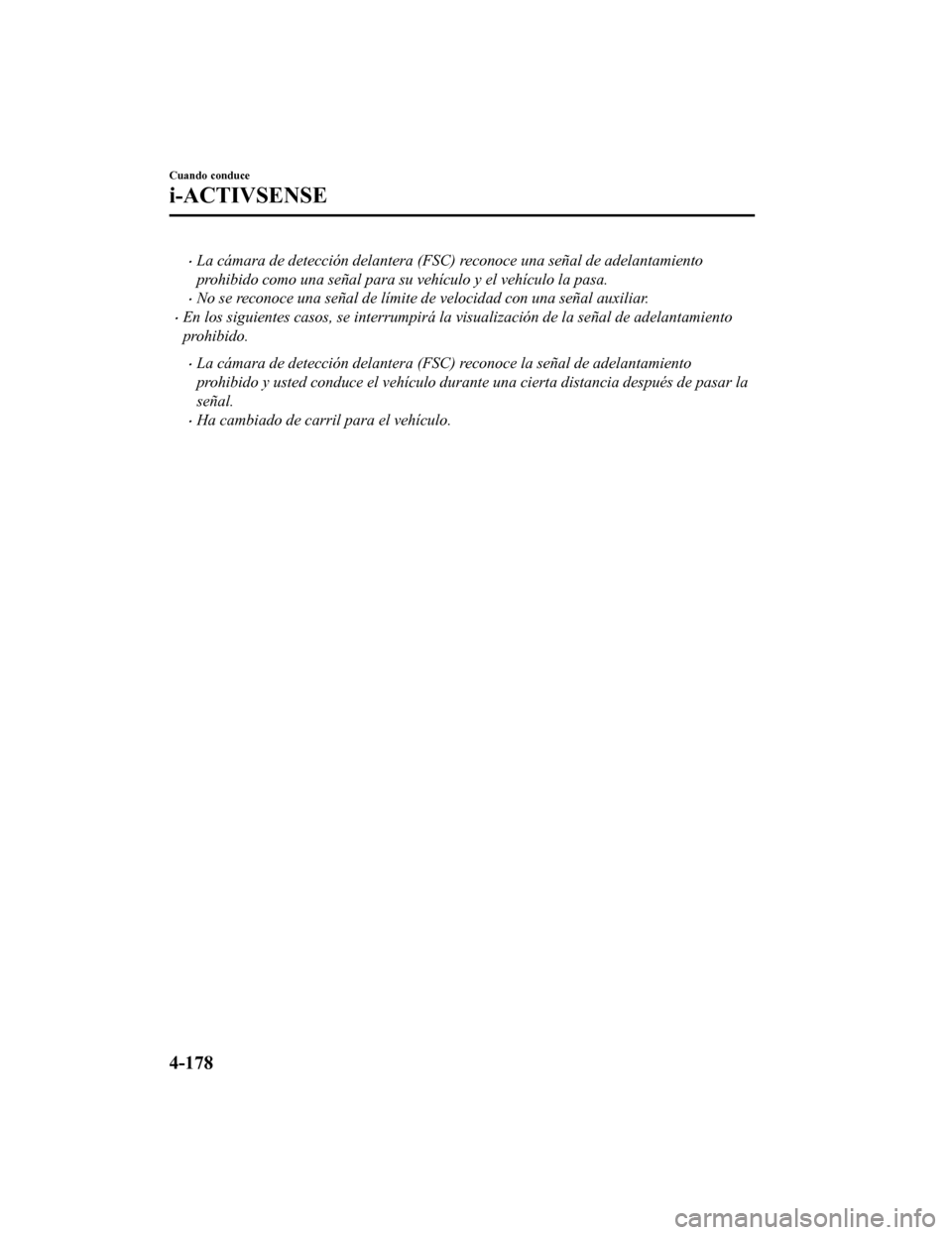

•La cámara de detección delantera (FSC) reconoce una señal de adelantamiento
prohibido como una señal para su vehículo y el vehículo la pasa.
•No se reconoce una señal de límite de velocidad con una señal auxiliar.
•En los siguientes casos, se interrumpirá la visualización de la señal de adelantamiento
prohibido.
•La cámara de detección delantera (FSC) reconoce la señal de adelantamiento
prohibido y usted conduce el vehículo durante una cierta distancia después de pasar la
señal.
•Ha cambiado de carril para el vehículo.
Cuando conduce
i-ACTIVSENSE
4-178
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
