Equipamiento interior (Vista A)
ƒControl de luces............................................... ................................................ página 4-103
„ Señal de viraje y de cambio de pista........................... .................................... página 4-109
… Interruptores de control de audio.............................. ......................................... página 5-12
† Interruptor INFO............................................... .............................. página 4-26, 4-47, 4-74
‡ Interruptores de control de v elocidad de crucero............... .................. página 4-210, 4-307
ˆ Palanca de limpiador y l avador................................. ....................................... página 4-110
‰ Interruptor DSC OFF....................................................................................... página 4-134
Š Interruptor OFF del sistema de as istencia de mantenimiento en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS)............................................... página 4-229
‹ Interruptor i-stop OFF......................................... ............................................... página 4-20
Œ Interruptor de sensor de est acionamiento....................... ................................. página 4-339
 Interruptor de monitor de vista de 360°.......................................................... página 4-271
Ž Interruptor de visera tra sero.............................................................................página 5-168
 Interruptor de espejo exterior............................................................................. página 3-36
 Interruptor de cerradura de puerta......................................................................página 3-16
‘ Interruptores de elevalunas eléctricos................................................................ página 3-40
’ Interruptor de bloqueo de elevalunas eléctricos................ ................................. página 3-40
“ Seguro de puerta.................................................................................................página 3-17
Indice pictórico
Vista general del interior (Mode lo con volante a la izquierda)
1-2El equipo y la posición de instalación varía de acuerdo al vehículo
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Equipamiento interior (Vista A)
ƒPalanca de limpiador y l avador................................. ....................................... página 4-110
„ Interruptores de control de audio.............................. ......................................... página 5-12
… Interruptor INFO............................................... .............................. página 4-26, 4-47, 4-74
† Interruptores de control de v elocidad de crucero............... .................. página 4-210, 4-307
‡ Control de luces............................................... ................................................ página 4-103
ˆ Señal de viraje y de cambio de pista........................... .................................... página 4-109
‰ Seguro de puerta.................................................................................................página 3-17
Š Interruptores de elevalunas eléctricos................................................................ página 3-40
‹ Interruptor de bloqueo de elevalunas eléctricos................ ................................. página 3-41
Œ Interruptor de espejo plega ble eléctrico............................................................. página 3-36
 Interruptor de espejo exterior............................................................................. página 3-36
Ž Interruptor de visera tra sero.............................................................................página 5-168
 Interruptor DSC OFF....................................................................................... página 4-134
 Interruptor OFF del sistema de as istencia de mantenimiento en carril (LAS) y el sistema
de advertencia de abandono de carril (LDWS)............................................... página 4-229
‘ Interruptor i-stop OFF......................................... ............................................... página 4-20
’ Interruptor de sensor de est acionamiento....................... ................................. página 4-339
“ Interruptor de monitor de vista de 360°.......................................................... página 4-271
Indice pictórico
Vista general del interior (Modelo con volante a la derecha)
1-8El equipo y la posición de insta lación varía de acuerdo al vehículo
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Sistemas de advertencia decinturones de seguridad
Si detecta que el cinturón de seguridad del
ocupante está desabrochado, la
advertencia o un bip alertará al ocupante.
Consulte la sección Tomar medidas en la
página 7-63.
Consulte la sección Advertencia sonora de
cinturón de seguridad en la página 7-74.

Indicador de cintu rón de seguridad
(asiento trasero) (verde) *
Las luces se encienden cuando el
encendido está en ON y uno de los
cinturones de seguridad traseros está
abrochado, y luego se apaga después de 30
segundos.
Sistemas de pretensores de
cinturones de seguridad y de limitación de carga
Para máxima protecció n, los cinturones de
seguridad de los asientos delanteros y los
asientos traseros exteriores
* están
equipados con sistemas pretensores y de
limitación de carga. Para que estos
sistemas funcionen correctamente debe
usar el cinturón de seguridad
correctamente.

Pretensores:
Cuando se detecta un choque, los
pretensores se activan simultáneamente
con las bolsas de aire.
(Con sensor de vuelco)
Los pretensores se activan
simultáneamente con los airbags cuando
también se detecta un vuelco.
Por detalles sobre la activación, consulte
la sección Criterio para el inflado de las
bolsas de aire SRS (página 2-68).

Los pretensores eliminarán la flojedad de
los cinturones de seguridad a la vez que se
inflan las bolsas de aire. Siempre que las
bolsas de aire y los pretensores de
cinturones de seguridad se activen deben
de ser cambiados.
Un malfuncionamiento del sistema o en
las condiciones de funcionamiento se
indica mediante una advertencia.
Consulte la sección Tomar medidas en la
página 7-63.
Consulte la sección Advertencia sonora
del sistema de pretensores de cinturones
de seguridad/bolsa de aire en la página
7-73.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-32*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

(Con sistema de clasificación del
ocupante del asiento delantero del
acompañante)
Además, el sistema de pretensores para el
acompañante delantero, como el airbag
delantero y lateral del acompañante
delantero, fue diseñado para activarse sólo
cuando el sensor de clasificación del
ocupante del asiento del acompañante
delantero detecta un acompañante sentado
en el asiento delantero del acompañante.
Para más detalles, consulte el sensor de
clasificación del ocupante del asiento
delantero del acompañante (página 2-72).

Limitador de carga:
El sistema de limitación de carga liberará
la trama del cinturón de manera controlada
para reducir la fuerza del cinturón que
actúa sobre el pecho del ocupante.
Mientras la carga más severa en un
cinturón de seguridad ocurre en choques
de frente, el limitador de carga tiene una
función mecánica automática y se puede
activar en cualquier modo de accidente
con el suficiente movimiento del ocupante.
Incluso si no se han disparado los
pretensores, la función limitadora de carga
debe ser verificada por un técnico experto,
le recomendamos un técnico autorizado
Mazda.ADVERTENCIA
Use los cinturones de seguridad sólo como
se recomienda en el manual para el
propietario:
El posicionamiento incorrecto de los
cinturones de seguridad es peligroso. Si no
están bien ubicados, los sistemas de
pretensores y el sistema de limitación de
carga no podrán proveerle de la protección
adecuada en caso de un accidente y puede
resultar en heridas serias. Para más
información acerca de cómo usar los
cinturones de seguridad, consulte la
sección “Abrochándose los cinturones de
seguridad” (página 2-31).
Haga cambiar inmediatamente los
cinturones de seguridad si el pretensor o el
limitador de carga están usados:
Luego de un choque siempre haga
inspeccionar los pretensores de cinturones
de seguridad y las bolsas de aire
inmediatamente en un técnico experto, le
recomendamos un técnico autorizado
Mazda. Como las bolsas de aire, los
pretensores de cinturones de seguridad y
los limitadores de carga sólo funcionarán
una vez y deberán ser reemplazados
después de cualquier choque que los haya
activado. Si los pretensores de cinturones
de seguridad y los limitadores de carga no
son cambiados, el riesgo de heridas en caso
de un choque puede aumentar.
Equipo de seguridad esencial
Sistema de cinturones de seguridad
2-33
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

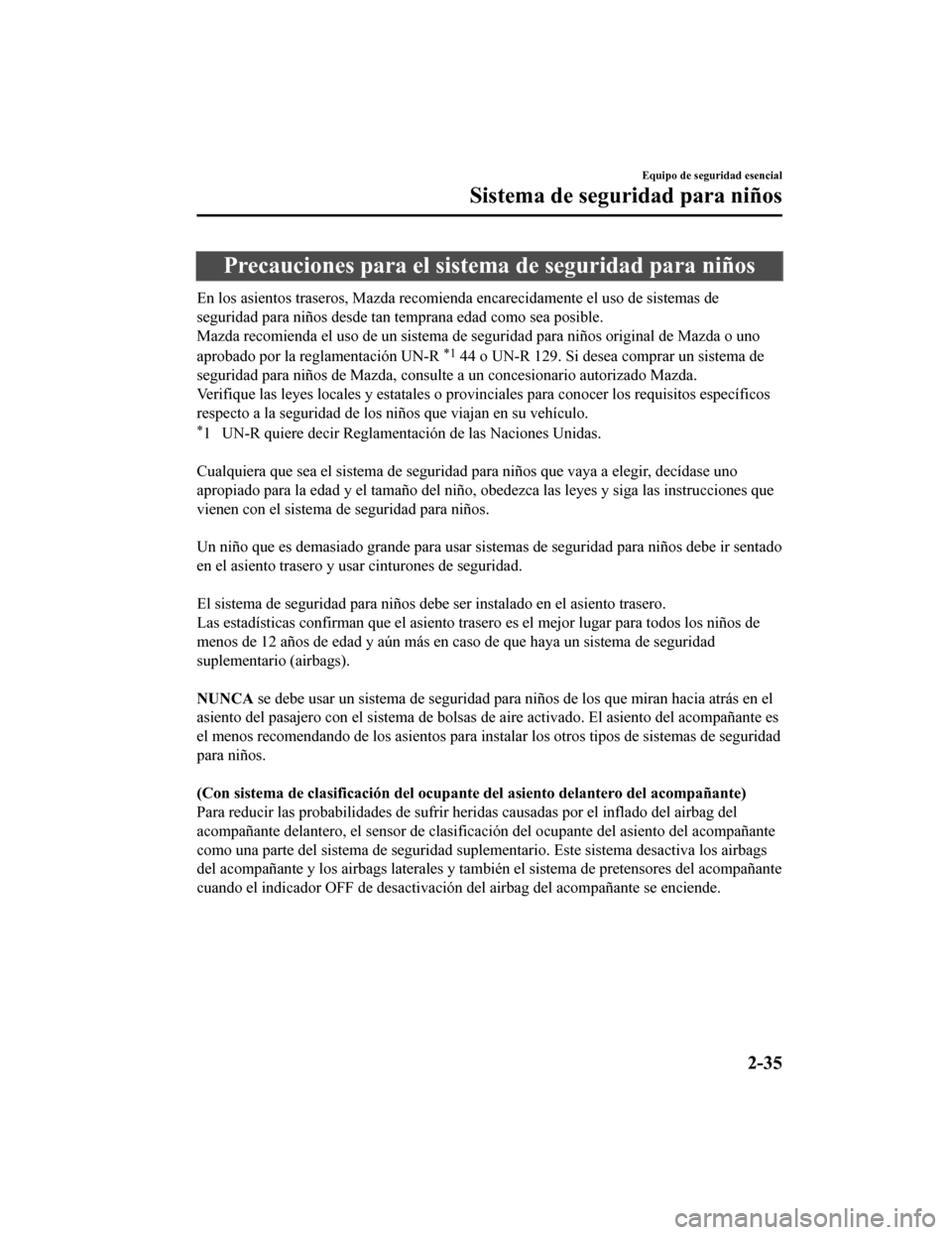

Precauciones para el sistema de seguridad para niños
En los asientos traseros, Mazda recomienda encarecidamente el uso de sistemas de
seguridad para niños desde tan temprana edad como sea posible.
Mazda recomienda el uso de un sistema de seguridad para niños original de Mazda o uno
aprobado por la reglamentación UN-R
*1 44 o UN-R 129. Si desea comprar un sistema de
seguridad para niños de Mazda, consulte a un concesionario auto rizado Mazda.
Verifique las leyes locales y estatales o provinciales para con ocer los requisitos específicos
respecto a la seguridad de los niños que viajan en su vehículo.
*1 UN-R quiere decir Reglamentación de las Naciones Unidas.

Cualquiera que sea el s istema de seguridad para niños que vaya a elegir, decídase uno
apropiado para la edad y el tamaño del niño, obedezca las leyes y siga las instrucciones que
vienen con el sistema de seguridad para niños.

Un niño que es demasiado grande para usar sistemas de seguridad para niños debe ir sentado
en el asiento trasero y usar cinturones de seguridad.

El sistema de seguridad para ni ños debe ser instalado en el asiento trasero.
Las estadísticas confirman que el asiento trasero es el mejor l ugar para todos los niños de
menos de 12 años de edad y aún más en caso de que haya un sistema de seguridad
suplementario (airbags).

NUNCA se debe usar un sistema de seguridad para niños de los que mir an hacia atrás en el
asiento del pasajero con el sistema de bolsas de aire activado. El asiento del acompañante es
el menos recomendando de los asientos para instalar los otros t ipos de sistemas de seguridad
para niños.

(Con sistema de clasificación del ocupante del asiento delanter o del acompañante)
Para reducir las probabilidades de sufrir heridas causadas por el inflado del airbag del
acompañante delantero, el sensor de clasificación del ocupante del asiento del acompañante
como una parte del sistema de seguridad suplementario. Este sis tema desactiva los airbags
del acompañante y los airbags la terales y también el sistema de pretensores del acompañante
cuando el indicador OFF de desactivación del airbag del acompañ ante se enciende.

Equipo de seguridad esencial
Sistema de seguridad para niños
2-35
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Cuando un bebé o un niño pequeño se coloca en el asiento del acompañante, el sistema
desactiva los airbags delantero y lateral del acompañante y el sistema de pretensores de
cinturones de seguridad, por lo tanto asegúrese de que el indicador OFF de desactivación del
airbag del acompañante está encendido.

Incluso si el airbag del acompañante está desactivado, Mazda re comienda seriamente que
los niños viajen bien protegidos y los sistemas de seguridad su plementarios de cualquier
tipo sean instalados correctamente en los asientos traseros que son los lugares más
adecuados para los niños.

Para más detalles, consulte la sección "Sensor de clasificación del ocupante del asiento
delantero del acompañante" (página 2-72).
ADVERTENCIA
Use un sistema de seguridad para niños de tamaño correcto:
Para la protección efectiva en accidentes y f renadas repentinas, un niño debe ser protegido
adecuadamente usando un cinturón de seguridad o sistema de seguridad para niños
dependiendo de la edad y el tamaño. De lo contrario, el niño podría resultar con heridas
graves o incluso morir en caso de un accidente.
Siga las instrucciones del fabricante y mantenga siempre el sistema de seguridad para niños
asegurado con el cinturón:
Un sistema de seguridad para niños sin asegur ar es peligroso. En caso de una frenada
repentina o un choque se puede mover y ocasio nar heridas graves o la muerte del niño u
otros ocupantes. Asegúrese que un sistema de seguridad para niños está bien seguro en su
lugar de acuerdo con las instrucciones del fabricante del sistema de seguridad para niños.
Cuando no lo use, retírelo del vehículo o asegúrelo con un cinturón de seguridad, o
engánchelo a AMBOS anclajes ISOFIX, y coloque el correspondiente anclaje de la correa de
sujeción.
Proteja siempre a un niño con un sistema de seguridad para niños:
Sostener un niño en brazos con el vehículo en movimiento es extremadamente peligroso. No
importa lo fuerte que sea la persona, ésta no po drá sostener el niño en caso de una frenada
repentina o un choque y podría provocar heridas graves o incluso la muerte del niño u otro de
los ocupantes. Incluso en caso de un accident e moderado, el niño podría quedar expuesto a
las fuerzas de la bolsa de aire lo cual puede res ultar en heridas serias o la muerte del niño, o
podría arrojar al niño contra un adulto, y herirse el niño y el adulto.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-36
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

No instale un sistema de seguridad para niños mirando hacia delante en el asiento del
pasajero a menos que sea inevitable:
En caso de choque, la fuerza de un airbag inflándose puede provocar heridas graves o la
muerte al niño. Si es inevitable instalar un sistema de seguridad para niños mirando hacia
delante en el asiento del acompañante, mueva hacia delante tanto como sea posible el
asiento del acompañante y ajuste el almohadón (almohadón ajustable en altura) a la
posición más alta en la cual el cinturón de seguridad que ajusta el sistema de seguridad para
niños se puede apretar con seguridad.
En ciertas condiciones sentar niños en un sistema de seguridad para niños en el asiento del
acompañante es peligroso (Con sistema de clasificación de ocupantes para asiento delantero
del acompañante):
Su vehículo está equipado con un sensor de clasificación del ocupante del asiento delantero
del acompañante. Incluso con sensores de pe so del asiento delantero del acompañante, si
fuese necesario usar el asiento del acompañante para sentar un niño, el uso de un sistema de
seguridad suplementario en el asiento del acompañante en las siguientes condiciones
aumenta el peligro de que se infle el airbag del acompañante y puede provocar heridas
graves o incluso la muerte del niño.
 El indicador OFF de desactivación del airbag del acompañante delantero no se encenderá
cuando siente a un niño en el sistema de seguridad para niños.
 Se coloca equipaje u otros ítems en el asient o con el niño en el sistema de seguridad para
niños.
 Un pasajero trasero o equipaje empuja o ti ra hacia abajo el respaldo del asiento del
acompañante.
 Se coloca equipaje u otros ítems en el respaldo o se cuelgan del reposacabezas.
 Se lava el asiento.
 Se derraman líquidos en el asiento.
 El asiento del acompañante se mueve hacia atrás, empujando el equipaje u otros ítems
colocados detrás.
 El respaldo del acompañante hace contacto con el asiento trasero.
 Se coloca equipaje u otros ítems entre el asiento del acompañante y el asiento del
conductor.
 Se coloca un dispositivo eléctrico en el asiento delantero del acompañante.
Equipo de seguridad esencial
Sistema de seguridad para niños
2-38
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Precauciones del sistema de seguridad suplementario
(SRS)
Los sistemas de seguridad suplementarios (SRS) delantero y late ral incluyen diferentes tipos
de airbags. Verifique los diferentes tipos d e airbags que están equipados en su vehículo
localizando los indicadores de ubicación "SRS AIRBAG". Estos indicadores son visibles
en el área donde están instalados los airbags.
Los airbags están instalados en las siguientes ubicaciones:
•El cubo del volante (airbag del lado del conductor)
•El grupo de instrumentos del lado del pasajero (airbag del lado del pasajero)
•Los laterales exteriores de los respaldos delanteros (airbags laterales)
•Los pilares de las ventanas delanteras y traseras, y el borde d el techo a lo largo de ambos
lados (airbags de cortina)

Algunos vehículos tienen un sensor que detecta un vuelco inmine nte.

Los sistemas de seguridad supleme ntarios con airbag fueron diseñados para proporcionarle
protección suplementaria en ciertas situaciones, por lo tanto e s siempre importante usar los
cinturones de seguridad de la siguiente manera:

Si no se usa el cinturón de seguridad, un airbag, por sí solo, no le protegerá adecuadamente
en caso de accidente. Se deben usar los cinturones de seguridad para:
•Evitar que el ocupante sea arrojado contra un airbag inflándose.
•Reducir la posibilidad de heridas durante un accidente del tipo que no ha sido tenido en
cuenta para que la bolsa de aire lo proteja como un choque tras era.
•Reducir la posibilidad de heridas en choques frontales, casi frontales o laterales o vuelcos
que no son lo suficientemente importantes como para inflar las bolsas de aire.
•Reducir la posibilidad de verse proyectado hacia el exterior del vehículo.
•Reducir la posibilidad de herida s en la parte baja del cuerpo y las piernas durante un
accidente debido a que los airbags no protegen estas partes del cuerpo.
•Mantener al conductor en una posición donde pueda tener mayor c ontrol del vehículo.
Equipo de seguridad esencial
Bolsas de aire SRS
2-55
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
