2020 MAZDA MODEL 6 sensor

Soporte de freno de ciudad
inteligente avanzado (Advanced
SCBS)
*..................................... 4-250
Sistema de ayuda inteligente para el
frenado en la ciudad [Avance]
(SCBS F)
*.................................4-254
Sistema de ayuda inteligente para el
frenado en la ciudad [Marcha atrás]
(SCBS R)
*................................ 4-258
Sistema de ayuda inteligente para el
frenado (SBS)
*......................... 4-262
Monitor de vista de 360°
*........ 4-265
Cámara de detección delantera
(FSC)
*.......................................4-294
Sensor de radar (Delantero)
*.... 4-300
Sensores de radar (Traseros)
*... 4-303
Sensor ultrasónico (Trasero)
*... 4-305
Cámara delantera/cámaras laterales/
cámara para ver hacia atrás
*..... 4-306
Control de velocidad de crucero ............
......................................................... 4-307 Control de velocidad de crucero
*.......
.................................................. 4-307
Sistema de monitoreo de presión de
neumáticos......................................4-312 Sistema de control de la presión de
los neumáticos
*........................ 4-312
Filtro de partículas Diesel............ 4-317 Filtro de partículas diésel
(SKYACTIV-D 2.2)..................4-317
Sistema de reducción catalítica
selectiva (SCR)...............................4-318 Sistema de reducción catalítica
selectiva (SCR)
*....................... 4-318
Monitor retrovisor........................ 4-322 Monitor retrovisor
*...................4-322
Sistema de sensor de
estacionamiento............................. 4-335 Sistema de sensor de
estacionamiento
*.......................4-335
*Algunos modelos4-3
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼Iluminación del panel de
instrumentos
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo
de la iluminación
del panel de instrumentos se muestra
atenuada. Sin embargo, cuando el sensor
de luz detecta que el área alrededor está
iluminada como cuando las luces de
posición están encendidas durante el día,
la iluminación del tablero no se atenúa.
NOTA
•Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
•Cuando las luces de posición están
encendidas, se enciende el indicador de
luces de posición en el grupo de
instrumentos.
Consulte la sección Faros en la página
4-103.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
•El brillo disminuye g irando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
•El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación del
grupo de instrumentos hacia la derecha hasta
que se escuche un pitido mientras el tablero
de instrumentos está atenuado con el
conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de alrededor,
cancele el atenuador de iluminación.
NOTA
•La atenuación de la iluminación se
puede cancelar pulsando la perilla de
iluminación del tablero de instrumentos.
(sin selector de unidad de velocidad)
•Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de posición estén encendidas.
•Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
Cuando conduce
Tablero de instrumentos y pantalla
4-31
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

NOTA
•Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
•La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pronto como sea posible y
agregue al menos 10 litros de combustible.
▼ Iluminación del panel de
instrumentos
(Sin control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo
de la iluminación
del panel de instrumentos se muestra
atenuada.
(Con control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo de la iluminación
del panel de instrumentos se muestra
atenuada. Sin embargo, cuando el sensor
de luz detecta que el área alrededor está
iluminada como cuando las luces de
posición están encendidas durante el día,
la iluminación del tablero no se atenúa.
NOTA
•(Con control de luz automático)
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
•Cuando las luces de posición están
encendidas, se enciende el indicador de
luces de posición en el grupo de
instrumentos.
Consulte la sección Faros en la página
4-103.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
•El brillo disminuye g irando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
•El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Cuando conduce
Tablero de instrumentos y pantalla
4-51
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

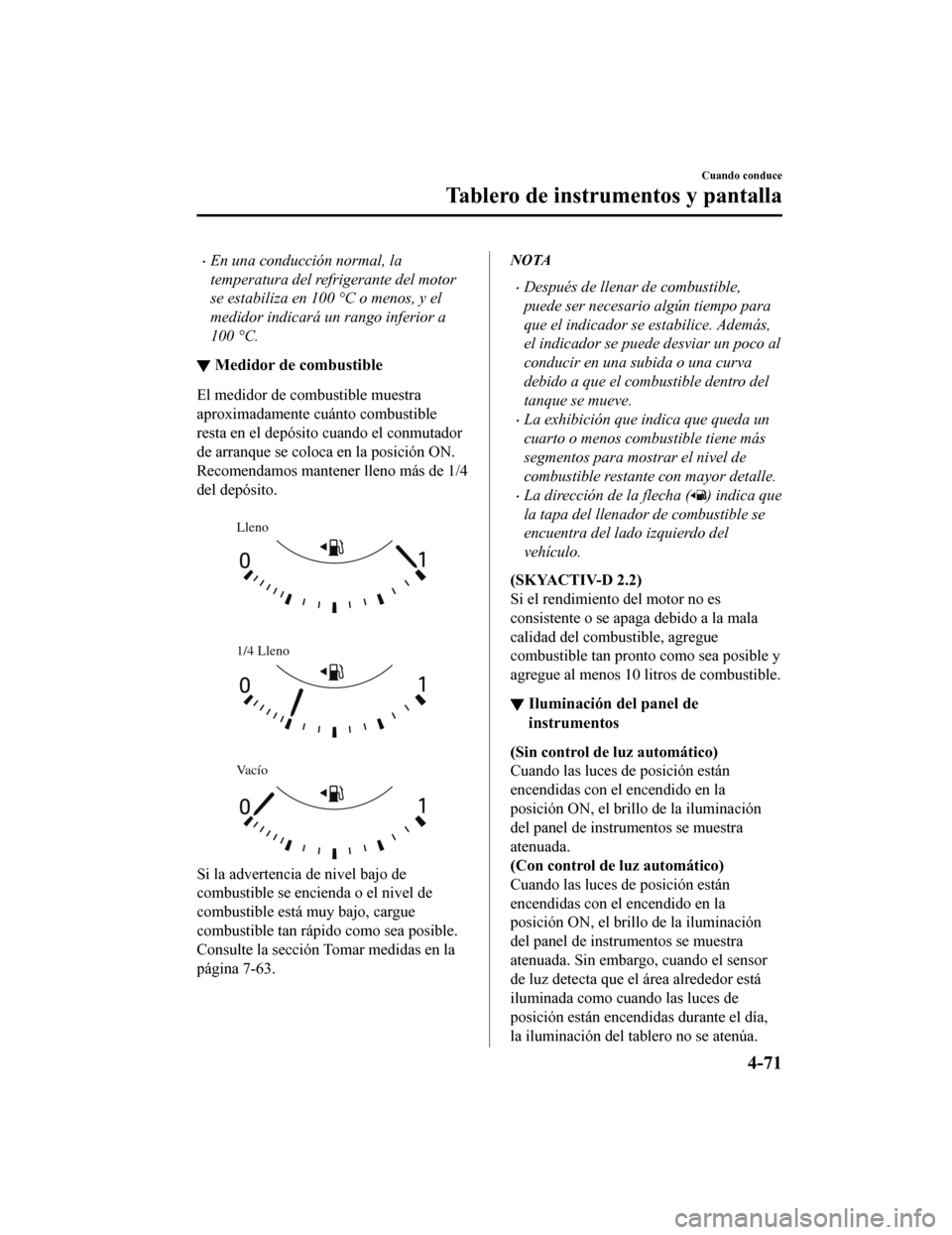

•En una conducción normal, la
temperatura del refrigerante del motor
se estabiliza en 100 °C o menos, y el
medidor indicará un rango inferior a
100 °C.
▼Medidor de combustible
El medidor de combustible muestra
aproximadamente cuánto combustible
resta en el depósito cuando el conmutador
de arranque se coloca en la posición ON.
Recomendamos mantener lleno más de 1/4
del depósito.

Lleno
1/4 Lleno
Vacío
Si la advertencia d
e nivel bajo de
combustible se encienda o el nivel de
combustible está muy bajo, cargue
combustible tan rápido como sea posible.
Consulte la sección Tomar medidas en la
página 7-63.
NOTA
•Después de llenar de combustible,
puede ser necesario algún tiempo para
que el indicador se estabilice. Además,
el indicador se puede desviar un poco al
conducir en una subida o una curva
debido a que el combustible dentro del
tanque se mueve.
•La exhibición que indica que queda un
cuarto o menos combustible tiene más
segmentos para mostrar el nivel de
combustible restante con mayor detalle.
•La dirección de la flecha () indica que
la tapa del llenador de combustible se
encuentra del lado izquierdo del
vehículo.
(SKYACTIV-D 2.2)
Si el rendimiento del motor no es
consistente o se apaga debido a la mala
calidad del combustible, agregue
combustible tan pront o como sea posible y
agregue al menos 10 litros de combustible.
▼ Iluminación del panel de
instrumentos
(Sin control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo de la iluminación
del panel de instrumentos se muestra
atenuada.
(Con control de luz automático)
Cuando las luces de posición están
encendidas con el encendido en la
posición ON, el brillo de la iluminación
del panel de instrumentos se muestra
atenuada. Sin embargo, cuando el sensor
de luz detecta que el área alrededor está
iluminada como cuando las luces de
posición están encendidas durante el día,
la iluminación del t
ablero no se atenúa.
Cuando conduce
Tablero de instrumentos y pantalla
4-71
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

NOTA
•(Con control de luz automático)
Cuando el encendido está en ON a
última hora de la tarde o al amanecer,
la iluminación del tablero se atenúa
durante varios segundos hasta que el
sensor de luz detecta la iluminación en
el área alrededor sin embargo, el
atenuador de iluminación podría
cancelarse después que se detecta la
iluminación.
•Cuando las luces de posición están
encendidas, se enciende el indicador de
luces de posición en el grupo de
instrumentos.
Consulte la sección Faros en la página
4-103.
El brillo del panel de instrumentos y la
iluminación del panel de instrumentos se
puede ajustar girando la perilla.
•El brillo disminuye girando la perilla
hacia la izquierda. Se puede escuchar un
bip cuando se gira la perilla a la
posición de mayor brillo.
•El brillo aumenta girando la perilla
hacia la derecha.
Para oscurecer
Para aclarar
Función para cancelación del atenuador
de iluminación
El atenuador de iluminación se puede
cancelar girando la perilla de iluminación
del grupo de instrumentos hacia la derecha
hasta que se escuche un pitido mientras el
tablero de instrumentos está atenuado con
el conmutador de arranque en ON. Si la
visibilidad del grupo de instrumentos se ve
reducida por el reflejo de la luz de
alrededor, cancele el atenuador de
iluminación.
NOTA
•Cuando el atenuador de iluminación
está cancelado, no se podrá atenuar el
grupo de instrumentos aunque las luces
de posición estén encendidas.
•Cuando se cancele el atenuador de
iluminación, la pantalla en la exhibición
central cambiará a exhibir
constantemente la pantalla diurna.
Cuando conduce
Tablero de instrumentos y pantalla
4-72
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Exhibición de conducción activa*
Hoja a prueba de polvo
Receptor
óptico
Vi s u a l i z a c i ó n
ADVERTENCIA
Siempre ajuste el brillo de la exhibición y la posición con el vehículo estacionado:
Es peligroso ajustar el brillo de la pantalla y la posición mientras conduce el vehículo ya que al
hacerlo puede distraer su atención del camino hacia adelante y resultar en un accidente.
PRECAUCIÓN
No coloque bebidas cerca de la exhibición de conducción activa. Si agua u otros líquidos
salpican la exhibición de cond ucción activa, se podría dañar.
 No coloque objetos encima de la pantalla de visualización de conducción activa ni aplique
adhesivos a la hoja a prueba de polvo/receptor óptico pues podrían causar interferencias.
 Hay un sensor integrado para controlar la lu minosidad de la exhibición. Si se cubre el
receptor óptico, la luminosidad de la exhibición se reducirá haciendo que la exhibición
resulte difícil de ver.
 No permita que luz intensa incida en el recept or óptico. De lo contrario, podría ocasionar
daños.
NOTA
•El uso de gafas de sol polarizadas reducirá la visibilidad del visualizador de conducción
activa debido a las características del visualizador.
•Si se desconecta la batería y se vuelve a conectar o la batería tiene poca carga, se podría
desviar de la posición ajustada.
•La exhibición puede resultar difícil de ver o verse temporariamente afectada por las
condiciones del tiempo como la lluvia, nieve, luz y temperatura.
•Si se desmonta el sistema de audio, no se podrá usar el visualizador de conducción
activa.
La exhibición de conducción activa indica la siguiente informac ión:
Cuando conduce
Tablero de instrumentos y pantalla
4-84*Algunos modelos
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56

Asegúrese que el vehículo se detiene
completamente antes de hacer el
cambio a R. Cambiar a R con el vehículo
todavía en movimiento podría dañar la
transmisión.
NOTA
•Si resultara difícil hacer el cambio a R,
cambie de vuelta a punto muerto, suelte
el pedal de embrague y vuelva a
intentar.
•(Con función i-stop)
Si el motor se para el motor, podrá
volverse a arrancar pisando el pedal del
embrague dentro de 3 segundos de que
se haya parado el motor.
El motor no se puede volver a arrancar
incluso si se pisa el pedal del embrague
en las siguientes condiciones:
•Se abre la puerta del conductor.
•Se desabrocha el cinturón de
seguridad del conductor.
•No se libera comp letamente el pedal
del embrague después que se para el
motor.
•Se pisa el pedal del embrague con el
motor no parado completamente.
•(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca de
cambios a la posición R con el
encendido en ON, el sistema de sensor
de estacionamiento se activa y se
escucha un bip.
Consulte la sección Sistema de sensor
de estacionamiento en la página 4-335.
▼ Indicador de cambio (GSI)
El GSI le ayuda a obtener una economía
de combustible óptima y suavidad en la
conducción. Muestra la posición de
cambio seleccionada en el tablero de
instrumentos así como notifica al
conductor para que cambie a la posición
de cambio más adecuada correspondiente
a la condición de conducción actual.

Posición de cambio
seleccionada Grupo de instrumentos (Tipo A)
Grupo de instrumentos (Tipo B/C)
Posición de cambio adecuada
Posición de cambio
seleccionada
Posición de cambio adecuada
Indicación Condición
Numérico Se muestra la posición de cambio
seleccionada.
y numeralSe recomienda subir o bajar mar-
chas a la posición de cambio indi-
cada.
Cuando conduce
Funcionamiento de la transmisión manual
4-88
Mazda6_8GK5-SP-18C_Edition1
2018-2-27 17:57:56

Posiciones de latransmisión
•La indicación de posición del cambio en
el grupo de instrumentos se enciende.
Consulte la sección Indicación/
indicadores en la página 4-41, 4-61,
4-80.
•La palanca selectora debe estar en la
posición P o N para poder usar el motor
de arranque.
P (estacionamiento)
La posición P traba la transmisión e
impide que giren las ruedas delanteras.
ADVERTENCIA
Siempre coloque la palanca selectora en la
posición P y coloque el freno de mano:
Sólo colocar la palanca selectora en la
posición P sin usar el freno de mano para
sostener el vehículo es peligroso. Si la
posición P no pudiera evitar que el vehículo
se moviera, se podría provocar un
accidente.
PRECAUCIÓN
 La transmisión se puede dañar si se hace
el cambio a P, N o R cuando el vehículo
todavía se está moviendo.
 La transmisión se puede dañar si se hace
el cambio a una marcha de conducción
o marcha atrás con el motor
funcionando a mayor velocidad que la
marcha en vacío.
R (marcha atrás)
La posición R es para dar marcha atrás
únicamente. Se debe parar completamente
el vehículo antes de cambiar a o de la
posición R, excepto bajo circunstancias
especiales tal como se explica en Balanceo
del vehículo (página 3-58).
NOTA
(Con sistema de sensor de
estacionamiento)
Cuando se cambia la palanca selectora a
la posición R con el encendido en ON, el
sistema de sensor de estacionamiento se
activa y se escucha un bip.
Consulte la sección Sistema de sensor de
estacionamiento en la página 4-335.
N (punto muerto)
En la posición N, no se bloquean las
ruedas ni la transmisión. El vehículo se
moverá libremente incluso en la bajada
más pequeña a menos que se use el freno
de estacionamiento o el de servicio.
ADVERTENCIA
Si el motor está funcionando a más
revoluciones que en la marcha en vacío, no
haga el cambio desde N o P a una posición
de conducción:
Es peligroso hacer el cambio desde N o P a
una posición de conducción cuando el
motor está funcionando a más
revoluciones que en la marcha de vacío. Si
esto sucede, el vehículo se puede mover
repentinamente provocando un accidente
o heridas graves.
Cuando conduce
Transmisión automática
4-92
Mazda6_8GK5-SP-18C_Edition1 2018-2-27 17:57:56
