2020 JEEP WRANGLER Betriebsanleitung (in German)

• Rückhaltesysteme-Steuergerät (ORC)
• Airbag-Warnleuchte
• Lenkrad und Lenksäule
• Instrumententafel
• Knieschutzpolster
• Fahrer- und Beifahrer-Front-Airbags
• Sicherheitsgurtschlossschalter
• Zusätzliche Seiten-Airbags
• Frontal- und Seitenaufprallsensoren
• Sicherheitsgurtstraffer
Auslösung des Airbag-Systems
Die Front-Airbags sind so konstruiert, dass
sie sich unmittelbar nach dem Auslösen auf-
blasen.
HINWEIS:
Die Front- bzw. Seiten-Airbags werden nicht
bei jedem Aufprall ausgelöst. Dies stellt
keine Fehlfunktion des Airbag-Systems dar.Im Fall eines Frontalaufpralls mit Auslösung
des Airbag-Systems kann Folgendes gesche-
hen:
• Wenn der Airbag ausgelöst wird und sich
entfaltet, kann das Material des Airbags
unter Umständen Abschürfungen und/oder
eine Rötung der Haut bei den Insassen
hervorrufen. Die Scheuerstellen ähneln
leichten Abschürfungen, wie sie z. B. beim
Ausrutschen auf einem Teppich oder auf
dem Bodenbelag einer Sporthalle auftreten
können. Die Hautreizungen werden nicht
durch Kontakt mit Chemikalien hervorgeru-
fen. Es handelt sich nicht um bleibende
Verletzungen und normalerweise ver-
schwinden sie nach kurzer Zeit wieder.
Falls die Haut wider Erwarten nach einigen
Tagen noch nicht abgeheilt ist oder sich
Brandblasen bilden, sollten Sie Ihren Arzt
aufsuchen.
• Nach Auslösung der Airbags kann es zu
einer Art Rauchentwicklung kommen. Dies
ist das Ergebnis der chemischen Reaktion,
durch die das ungiftige Gas zum Aufblasen
der Airbags erzeugt wird. Diese Rauchpar-
tikel können zu einer Reizung der Haut,
Augen oder der Nasen- und Rachen-schleimhäute führen. Bei Reizung der Haut
oder Augen mit kaltem Wasser spülen. Bei
Reizung der Nase oder des Rachens hilft
das Einatmen frischer Luft. Bei anhalten-
der Reizung einen Arzt aufsuchen. Sollte
Ihre Bekleidung durch Ablagerung von
Rauchpartikeln verschmutzt werden, die
betroffenen Kleidungsstücke nach den An-
weisungen des Bekleidungsherstellers
reinigen.
Nachdem die Airbags ausgelöst wurden, darf
das Fahrzeug nicht mehr gefahren werden.
Sollten Sie in eine weitere Kollision verwi-
ckelt werden, können die Airbags Sie nicht
mehr schützen.
WARNUNG!
Ausgelöste Airbags und Gurtstraffer haben
bei einem erneuten Unfall keine
Schutzwirkung mehr. Lassen Sie die Air-
bags, die Gurtstraffer und die
Sicherheitsgurt-Aufroller sofort durch ei-
nen Vertragshändler austauschen. Lassen
Sie außerdem das Rückhaltesysteme-
Steuergerät (ORC) überprüfen.
111

HINWEIS:
• Die Airbag-Abdeckungen fallen in den In-
nenverkleidungen möglicherweise nicht
auf, doch sie öffnen sich bei einer Airbag-
Auslösung.
• Nach einem Unfall müssen Sie das Fahr-
zeug sofort zu einem Vertragshändler
bringen.
Erweitertes Unfallschutzsystem
Bei einem Aufprall, bei dem das Kommuni-
kationsnetzwerk sowie die Stromversorgung
intakt bleiben, bestimmt das
Rückhaltesysteme-Steuergerät (ORC) je
nach Art des Ereignisses, ob das erweiterte
Unfallschutzsystem die folgenden Funktio-
nen auslösen soll:
• Kraftstoffversorgung des Motors abschnei-
den.
• Die Warnblinkanlage aktivieren, solange
die Batterie geladen ist oder bis die Taste
der Warnblinkanlage gedrückt wird. Die
Warnblinkanlage kann durch Drücken der
Taste der Warnblinkanlage deaktiviert wer-
den.• Die Innenraumleuchten einschalten, die so
lange eingeschaltet bleiben, wie die Batte-
rie über ausreichend Spannung verfügt.
• Die elektrische Türverriegelung entriegeln.
Erweitertes Unfallschutzsystem – Rückstel-
lung
Um nach einem Ereignis die Funktionen des
erweiterten Unfallschutzsystems wiederher-
zustellen, muss der Zündschalter aus der
Stellung START oder ON/RUN (Ein/Start) in
die Stellung OFF (Aus) gebracht werden. Prü-
fen Sie aufmerksam das Fahrzeug auf Kraft-
stoffundichtigkeiten im Motorraum und auf
dem Boden unter dem Motorraum und Kraft-
stofftank, bevor Sie das System zurückstel-
len und den Motor starten.
Wartung des Airbag-Systems
WARNUNG!
• Veränderungen jeder Art am Airbag-
System können dazu führen, dass es bei
Bedarf nicht einwandfrei funktioniert.
Sie können in diesem Fall verletzt wer-
den, weil die Schutzwirkung des Airbag-
WARNUNG!
Systems nicht zur Verfügung steht. Neh-
men Sie keine Veränderungen an den
Bauteilen oder an der Verkabelung vor.
Dazu zählen auch Aufkleber, die auf der
Lenkradabdeckung oder auf der rechten
Oberseite der Instrumententafel ange-
bracht werden. Nehmen Sie keine Ver-
änderungen am vorderen Stoßfänger
oder an der Karosseriestruktur des Fahr-
zeugs vor, und bauen Sie keine Trittleis-
ten oder Trittbretter aus dem Zubehör-
handel ein.
• Es ist gefährlich, Teile des Airbag-
Systems selbst instand zu setzen. Infor-
mieren Sie unbedingt jeden, der an Ih-
rem Fahrzeug arbeitet, dass es mit
einem Airbag-System ausgestattet ist.
• Nehmen Sie keine Veränderungen an
irgendeinem Teil des Airbag-Systems
vor. Bei Veränderungen kann sich der
Airbag zufällig aufblasen oder nicht kor-
rekt funktionieren. Lassen Sie alle War-
tungsarbeiten am Airbag-System Ihres
Fahrzeugs durch einen Vertragshändler
ausführen. Wenn der Sitz einschließlich
SICHERHEIT
112

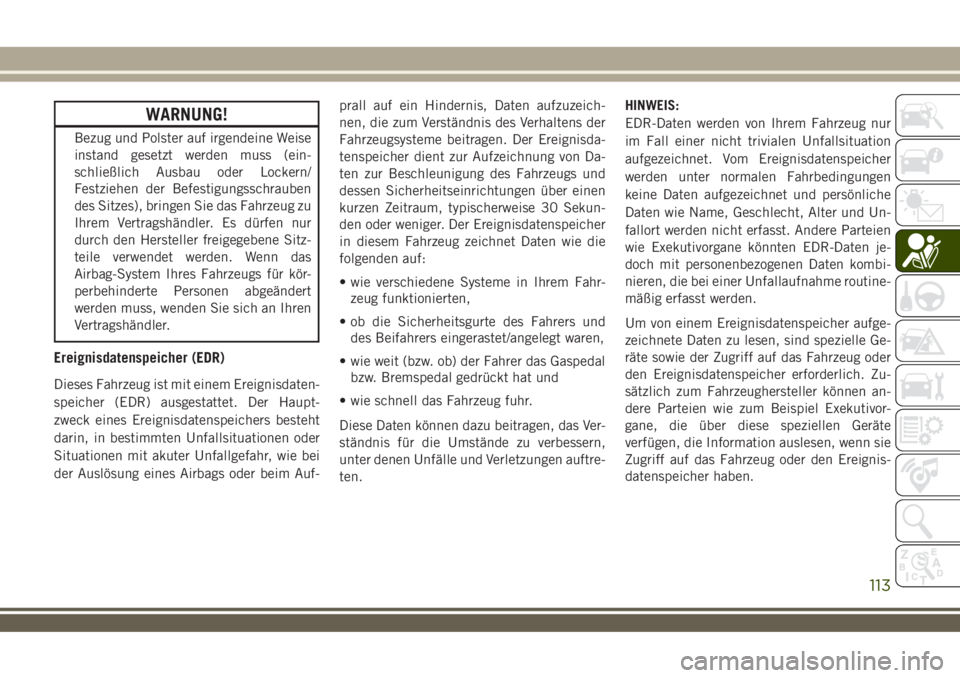

WARNUNG!
Bezug und Polster auf irgendeine Weise
instand gesetzt werden muss (ein-
schließlich Ausbau oder Lockern/
Festziehen der Befestigungsschrauben
des Sitzes), bringen Sie das Fahrzeug zu
Ihrem Vertragshändler. Es dürfen nur
durch den Hersteller freigegebene Sitz-
teile verwendet werden. Wenn das
Airbag-System Ihres Fahrzeugs für kör-
perbehinderte Personen abgeändert
werden muss, wenden Sie sich an Ihren
Vertragshändler.
Ereignisdatenspeicher (EDR)
Dieses Fahrzeug ist mit einem Ereignisdaten-
speicher (EDR) ausgestattet. Der Haupt-
zweck eines Ereignisdatenspeichers besteht
darin, in bestimmten Unfallsituationen oder
Situationen mit akuter Unfallgefahr, wie bei
der Auslösung eines Airbags oder beim Auf-prall auf ein Hindernis, Daten aufzuzeich-
nen, die zum Verständnis des Verhaltens der
Fahrzeugsysteme beitragen. Der Ereignisda-
tenspeicher dient zur Aufzeichnung von Da-
ten zur Beschleunigung des Fahrzeugs und
dessen Sicherheitseinrichtungen über einen
kurzen Zeitraum, typischerweise 30 Sekun-
den oder weniger. Der Ereignisdatenspeicher
in diesem Fahrzeug zeichnet Daten wie die
folgenden auf:
• wie verschiedene Systeme in Ihrem Fahr-
zeug funktionierten,
• ob die Sicherheitsgurte des Fahrers und
des Beifahrers eingerastet/angelegt waren,
• wie weit (bzw. ob) der Fahrer das Gaspedal
bzw. Bremspedal gedrückt hat und
• wie schnell das Fahrzeug fuhr.
Diese Daten können dazu beitragen, das Ver-
ständnis für die Umstände zu verbessern,
unter denen Unfälle und Verletzungen auftre-
ten.HINWEIS:
EDR-Daten werden von Ihrem Fahrzeug nur
im Fall einer nicht trivialen Unfallsituation
aufgezeichnet. Vom Ereignisdatenspeicher
werden unter normalen Fahrbedingungen
keine Daten aufgezeichnet und persönliche
Daten wie Name, Geschlecht, Alter und Un-
fallort werden nicht erfasst. Andere Parteien
wie Exekutivorgane könnten EDR-Daten je-
doch mit personenbezogenen Daten kombi-
nieren, die bei einer Unfallaufnahme routine-
mäßig erfasst werden.
Um von einem Ereignisdatenspeicher aufge-
zeichnete Daten zu lesen, sind spezielle Ge-
räte sowie der Zugriff auf das Fahrzeug oder
den Ereignisdatenspeicher erforderlich. Zu-
sätzlich zum Fahrzeughersteller können an-
dere Parteien wie zum Beispiel Exekutivor-
gane, die über diese speziellen Geräte
verfügen, die Information auslesen, wenn sie
Zugriff auf das Fahrzeug oder den Ereignis-
datenspeicher haben.
113

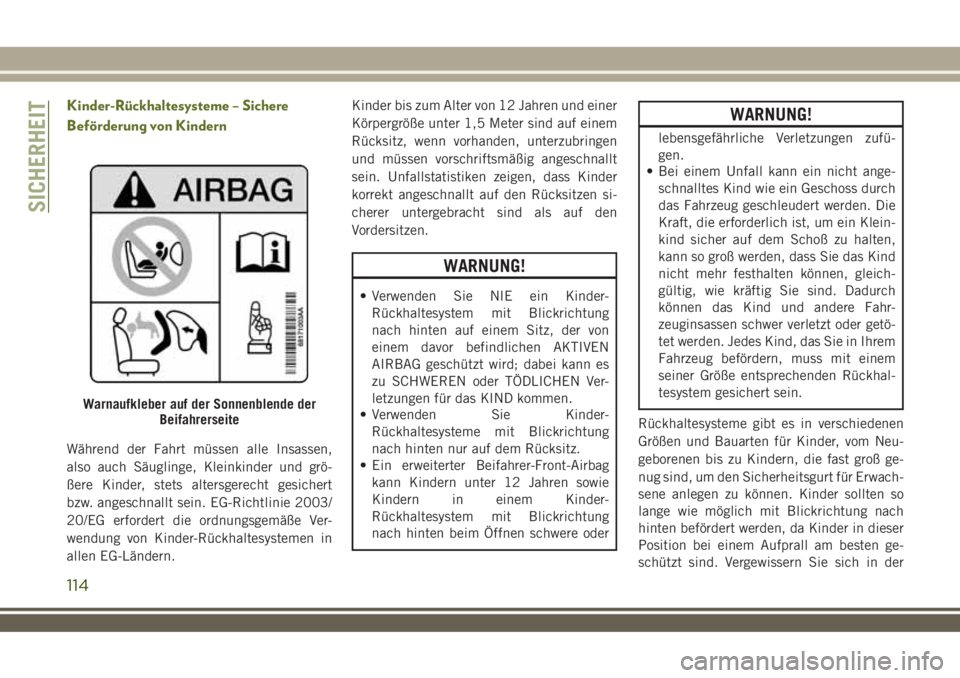

Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern
Während der Fahrt müssen alle Insassen,
also auch Säuglinge, Kleinkinder und grö-
ßere Kinder, stets altersgerecht gesichert
bzw. angeschnallt sein. EG-Richtlinie 2003/
20/EG erfordert die ordnungsgemäße Ver-
wendung von Kinder-Rückhaltesystemen in
allen EG-Ländern.Kinder bis zum Alter von 12 Jahren und einer
Körpergröße unter 1,5 Meter sind auf einem
Rücksitz, wenn vorhanden, unterzubringen
und müssen vorschriftsmäßig angeschnallt
sein. Unfallstatistiken zeigen, dass Kinder
korrekt angeschnallt auf den Rücksitzen si-
cherer untergebracht sind als auf den
Vordersitzen.
WARNUNG!
• Verwenden Sie NIE ein Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten auf einem Sitz, der von
einem davor befindlichen AKTIVEN
AIRBAG geschützt wird; dabei kann es
zu SCHWEREN oder TÖDLICHEN Ver-
letzungen für das KIND kommen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
• Ein erweiterter Beifahrer-Front-Airbag
kann Kindern unter 12 Jahren sowie
Kindern in einem Kinder-
Rückhaltesystem mit Blickrichtung
nach hinten beim Öffnen schwere oder
WARNUNG!
lebensgefährliche Verletzungen zufü-
gen.
• Bei einem Unfall kann ein nicht ange-
schnalltes Kind wie ein Geschoss durch
das Fahrzeug geschleudert werden. Die
Kraft, die erforderlich ist, um ein Klein-
kind sicher auf dem Schoß zu halten,
kann so groß werden, dass Sie das Kind
nicht mehr festhalten können, gleich-
gültig, wie kräftig Sie sind. Dadurch
können das Kind und andere Fahr-
zeuginsassen schwer verletzt oder getö-
tet werden. Jedes Kind, das Sie in Ihrem
Fahrzeug befördern, muss mit einem
seiner Größe entsprechenden Rückhal-
tesystem gesichert sein.
Rückhaltesysteme gibt es in verschiedenen
Größen und Bauarten für Kinder, vom Neu-
geborenen bis zu Kindern, die fast groß ge-
nug sind, um den Sicherheitsgurt für Erwach-
sene anlegen zu können. Kinder sollten so
lange wie möglich mit Blickrichtung nach
hinten befördert werden, da Kinder in dieser
Position bei einem Aufprall am besten ge-
schützt sind. Vergewissern Sie sich in der
Warnaufkleber auf der Sonnenblende der
Beifahrerseite
SICHERHEIT
114

Bedienungsanleitung des Kindersitzes, dass
das Kinder-Rückhaltesystem für Ihr Kind ge-
eignet ist. Lesen und beachten Sie alle An-
weisungen und Warnungen in der Bedie-
nungsanleitung des Kinder-
Rückhaltesystems und an allen Etiketten am
Kinder-Rückhaltesystem.
In Europa werden Kinder Rückhaltesysteme
durch Verordnung ECE-R44 geregelt, in der
fünf Gewichtsgruppen definiert sind:
Rückhaltesystem-
GruppeGewichtsgruppe
Gruppe 0 bis 10 kg
Gruppe 0+ bis 13 kg
Gruppe 1 9–18 kg
Gruppe 2 15–25 kg
Gruppe 3 22–36 kg
Prüfen Sie das Etikett Ihres Kinder-
Rückhaltesystems. Alle zugelassenen
Kinder-Rückhaltesysteme müssen ein Etikett
mit Typgenehmigungsinformationen und ei-
nem Kontrollzeichen aufweisen. Das Etikettmuss dauerhaft am Kinder-Rückhaltesystem
befestigt sein. Entfernen Sie dieses Etikett
nicht vom Kinder-Rückhaltesystem.
WARNUNG!
Äußerste Gefahr! Bringen Sie niemals ein
nach hinten gerichtetes Kinder-
Rückhaltesystem vor einem aktiven Airbag
an. Weitere Informationen finden Sie auf
den an der Sonnenblende angebrachten
Aufklebern. Die Auslösung des Airbags bei
einem Unfall kann unabhängig von der
Schwere des Aufpralls zu tödlichen Verlet-
zungen des Babys führen. Es ist ratsam,
Kinder immer in einem entsprechenden
Kinder-Rückhaltesystem auf dem Rück-
sitz zu transportieren, da diese Position
bei einem Unfall den größten Schutz bie-
tet.
Universal-Kinder-Rückhaltesysteme
• Die Abbildungen in den folgenden Ab-
schnitten zeigen Beispiele für die unter-
schiedlichen Arten von Universal-Kinder-
Rückhaltesystemen. Es werden typischeEinbauvarianten dargestellt. Installieren
Sie das Kinder-Rückhaltesystem immer ge-
mäß den Anweisungen des Herstellers des
Kinder-Rückhaltesystems, welche dem
Kinder-Rückhaltesystem immer beiliegen
müssen.
• Abschnitt „Einbauen von Kinder-
Rückhaltesystemen mithilfe des Sicher-
heitsgurts des Fahrzeugs“ enthält Informa-
tionen zum Verriegeln des Sicherheitsgurts
über dem Kinder-Rückhaltesystem.
• Es sind Kinder-Rückhaltesysteme mit
ISOFIX-Befestigungspunkten erhältlich,
mit denen das Kinder-Rückhaltesystem
ohne die Verwendung der Sicherheitsgurte
des Fahrzeugs im Fahrzeug montiert wer-
den können.
115

Gruppe 0 und 0 +
Sicherheitsfachleute empfehlen, dass Kin-
der so lange wie möglich mit Blickrichtung
nach hinten im Fahrzeug sitzen. Kinder mit
einem Körpergewicht bis zu 13 kg dürfen in
rückwärts gerichteten Sitzen, wie in Abb. A
dargestellt, transportiert werden. Diese Art
von Kinder-Rückhaltesystem stützt den Kopf
des Kindes und übt keine Kraft auf den
Nacken bei einer plötzlichen Bremsung oder
bei einem Unfall aus.Das rückwärts gerichtete Kinder-
Rückhaltesystem wird durch die Sicherheits-
gurte des Fahrzeugs gehalten (siehe Abb. A).
Der Kindersitz hält das Kind mit seinem
eigenen Gurt.
WARNUNG!
• Bringen Sie niemals ein nach hinten
gerichtetes Kinder-Rückhaltesystem
vor einem Airbag an. Ein erweiterter
Beifahrer-Front-Airbag kann Kindern
unter 12 Jahren sowie Kindern in ei-
nem Kinder-Rückhaltesystem mit
Blickrichtung nach hinten beim Auslö-
sen lebensgefährliche oder schwere
Verletzungen zufügen.
• Verwenden Sie Kinder-
Rückhaltesysteme mit Blickrichtung
nach hinten nur auf dem Rücksitz.
Gruppe 1
Kinder mit einem Körpergewicht zwischen
9 und 18 kg dürfen in vorwärts gerichteten
Sitzen der Gruppe 1, wie in Abb. B darge-
stellt, transportiert werden. Diese Art von
Kinder-Rückhaltesystemen ist für ältere Kin-
der geeignet, die zu groß für ein Kinder-
Rückhaltesystem der Gruppe 0 oder 0+ sind.
Abb. AAbb. B
SICHERHEIT
116

Gruppe 2
Kinder mit einem Gewicht zwischen 15 kg
und 25 kg, die für ein Kinder-
Rückhaltesystem der Gruppe 1 zu groß sind,
können ein Kinder-Rückhaltesystem der
Gruppe 2 verwenden.
Wie in Abb. C dargestellt, nehmen Kinder in
einem Kinder-Rückhaltesystem der
Gruppe 2 in Bezug auf den Sicherheitsgurt
eine korrekte Körperhaltung ein, sodass derSchultergurt die Brust des Kindes kreuzt und
nicht am Hals anliegt und der Beckengurt
eng am Becken anliegt und nicht den Unter-
leib kreuzt.
Gruppe 3
Kinder mit einem Gewicht zwischen 22 kg
und 36 kg und einer ausreichenden Größe,
um den Schultergurt für Erwachsene zu nut-
zen, können ein Kinder-Rückhaltesystem der
Gruppe 3 verwenden. Bei Kinder-
Rückhaltesystemen der Gruppe 3 wird der
Beckengurt über das Becken des Kindes ge-führt. Das Kind muss ausreichend groß sein,
damit der Schultergurt über die Brust und
nicht über den Nacken des Kindes verläuft.
Abb. D zeigt ein Beispiel für ein Kinder-
Rückhaltesystem Gruppe 3, mit dem Kind in
der richtigen Position auf dem Rücksitz.
WARNUNG!
• Ein falsch eingebautes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Bei einem Unfall
kann es losgerissen werden. Das Kind
kann dadurch schwer verletzt oder getö-
tet werden. Beachten Sie beim Einbau
des Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Nachdem ein Kinder-Rückhaltesystem
im Fahrzeug installiert wurde, darf der
Fahrzeugsitz nicht mehr nach vorn oder
hinten verschoben werden, da sich da-
bei die Befestigungen des Kinder-
Rückhaltesystems lösen können. Entfer-
nen Sie das Kinder-Rückhaltesystem vor
dem Ändern der Sitzposition. Montieren
Abb. C
Abb. D
117

WARNUNG!
Sie das Kinder-Rückhaltesystem erst
wieder, nachdem sich der Fahrzeugsitz
an seiner neuen Position befindet.
• Wenn das Kinder-Rückhaltesystem
nicht benötigt wird, ist es mit dem Si-
cherheitsgurt oder den ISOFIX-
Befestigungspunkten im Fahrzeug zu
befestigen oder aus dem Fahrzeug zu
entfernen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbrem-
sen oder bei einem Unfall kann es die
Fahrzeuginsassen oder Rückenlehnen
treffen und schwere Verletzungen verur-
sachen.
Eignung von Beifahrersitzen für die Verwen-
dung mit Universal-Kinder-
Rückhaltesystemen
In der folgenden Tabelle ist die Eignung der
einzelnen Fahrgastsitze für die Verwendung
mit Universal-Kinder-Rückhaltesystemen ge-
mäß der europäischen Richtlinie 2000/3/EG
aufgeführt:Zweitürer-Sitzposition
Gewichts-
gruppeTabelle mit Sitzpositionen für
Universal-Kindersitze
Beifahrer Hinten außen
0 – bis 10 kg X U
0+ – bis
13 kgXU
I–9bis
18 kgXU
II–15bis
25 kgXU
III – 22 bis
36 kgXU
Viertürer-Sitzposition
Gewichts-
gruppeTabelle mit Sitzpositionen für
Universal-Kindersitze
BeifahrerHinten
außenHinten
Mitte
0 – bis
10 kgXUU
0+ – bis
13 kgXUU
I–9bis
18 kgXUU
Gewichts-
gruppeTabelle mit Sitzpositionen für
Universal-Kindersitze
BeifahrerHinten
außenHinten
Mitte
II –
15 bis
25 kgXUU
III –
22 bis
36 kgXUU
Legende zur Tabelle oben:
• U = Position geeignet für Universal-
Rückhaltesysteme, sofern diese für die ent-
sprechende Gewichtsgruppe zugelassen
sind.
• X = Sitzposition nicht für Kinder in dieser
Gewichtsgruppe geeignet.
Stört die Kopfstütze den Einbau des Kinder-
Rückhaltesystems, muss die Kopfstütze ver-
stellt werden (falls verstellbar).
SICHERHEIT
118
