2020 JEEP COMPASS Návod k použití a údržbě (in Czech)

223
Instalace silniční pneumatiky
1. Namontujte silniční pneumatiku nanápravu.
2. Našroubujte zbývající šrouby kola závi -
tovým koncem směrem ke kolu. Lehce
utáhněte šrouby kola.
3. Otočte rukojetí zvedáku proti směru hodi
-
nových ručiček a spusťte vozidlo na zem.
4. Dokončete dotahování šroubů kola. Pákový efekt klíče zvýšíte tím, že zatlačíte
na konec jeho rukojeti. Utahujte šrouby kol
do kříže, dokud každý šroub není dotažen
dvakrát. Správné utahovací momenty
šroubů kola jsou uvedeny v kapitole
„Specifikace pro utahovací momenty kol
a pneumatik“ části „Technické specifi -
kace“. Pokud máte pochybnosti o správné
síle dotažení, nechte ji zkontrolovat
momentovým klíčem u autorizovaného
dealera nebo v autoservisu.
5. Spouštějte zvedák, dokud není zcela uvolněn. Odstraňte zarážky kol. Nasaďte
klíč na kola zpět na sestavu zvedáku
a uložte zvedák na místo pro rezervní kolo.
Zajistěte sestavu zvedáku pomocí
úchytek. Před jízdou uvolněte parkovací
brzdu.
6. Po 40 km (25 mílích) zkontrolujte utaho -
vací moment šroubů kol pomocí momento -
vého klíče, aby bylo zajištěno správné
dosednutí všech šroubů na kolo.

Prohlášení ES o shodě
1. Níže podepsaný Francesco Andretta, zastupující výrobce, tímto prohlašuje, že
níže popsané strojní zařízení splňuje
všechna relevantní ustanovení:

Směrnice Evropské komise 2006/42/ES
ostrojních zařízeních

2. Popis strojního zařízení.
a) Obecné označení: Pantografický zve -
dák (Martinetto)
b) Funkce: zvedání motorového vozidla
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit
cestující. Uložte vždy díly zvedáku
a rezervní kolo do vyhrazených míst.
Vypuštěnou (prázdnou) pneumatiku
nechte ihned opravit nebo vyměnit.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
nedotahujte zcela šrouby kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
c) Kód
modelu d)
Obchodní
informace o modelu e) Typ e) Pra
-
covní
zatížení
B1 (521) Renegade LVS10 1 250 kg M1 (551) Compass LVS11 1 500 kgMP (552) Compass LVS12 1 500 kg226 Fiat Toro LVS13 1 500 kg
20_MP_UG_CZ_EU_t.book Page 223

V PŘÍPADĚ NOUZE
224
3. Výrobce(1):Proma S.p.a.
Rua Haeckel Ben Hur Salvador, 101
Bairro Cinco Contagem MG
Brazílie
Výrobci(2):
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
ITÁLIE 4. Právnická osoba pověřená sestavo
-
váním souboru technické dokumentace:
Proma S.p.a.
Viale Carlo III, Traversa Galvani
81020 – San Nicola la Strada (Caserta)
ITÁLIE
5. Odkazy na harmonizované normy: –
6. Jiné normy nebo specifikace: ISO 8720
7. Provedeno v: Caserta
8. Datum: 25. 1. 2016 POZNÁMKA:
Toto prohlášení se stává neplatným, pokud
jsou zavedeny technické nebo provozní
úpravy bez souhlasu výrobce.
20_MP_UG_CZ_EU_t.book Page 224

225
Překlad do němčiny
20_MP_UG_CZ_EU_t.book Page 225

V PŘÍPADĚ NOUZE
226
Upozornění k používání zvedáku
Aby byla příručka Používání a údržba, ke
které je připojený tento dodatek, kompletní,
je níže uvedeno několik pokynů pro správné
používání zvedáku.Příkladový zvedák
Údržba
Zkontrolujte, zda se na „šnekovém
šroubu“ nehromadí nánosy nečistot.
Udržujte „šnekový šroub“ promazaný.
Nikdy zvedák neupravujte.
UPOZORNĚNÍ!
Při používání kliky se ujistěte, zda se otáčí
volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku,
„šnekový šroub“ a klouby, mohou způsobit
zranění: vyvarujte se kontaktu s nimi.
Pokud je znečištěný mazivem, důkladně
jej vyčistěte.
VAROVÁNÍ!

Zvedák je nástroj určený výhradně pro
výměnu kola, a to v případě proražení nebo
poškození pneumatiky vozidla, na kterém je
instalována nebo na vozidlech stejného
modelu. Jakékoli jiné použití, např. zvedání
vozidel jiných modelů vozidel nebo jiných
věcí, je přísně zakázáno. Nikdy jej
nepoužívejte k provádění údržby nebo
oprav pod vozidlem nebo k záměně letních
kol za zimní kola a naopak. Nikdy
nevstupujte pod zvednuté vozidlo. Pokud je
nutné provést nějakou práci pod vozidlem,
obraťte se na autorizovaného dealera.
Nesprávné umístění zvedáku může způsobit
poklesnutí vozidla: používejte jej pouze
v označených místech. Nepoužívejte
zvedák pro zatížení vyšší, než je hodnota
uvedená na štítku. Nikdy nestartujte motor
se zvednutým vozidlem. Pokud je vozidlo
zvednuto více, než je nutné, může se vše
stát více nestabilním a hrozí nebezpečí
prudkého poklesnutí vozidla. Proto zvedněte
vozidlo jen do takové míry, která je nezbytná
pro výměnu kola/rezervního kola.

1 – klika
2 – šnekový šroub
3 – kloub
20_MP_UG_CZ_EU_t.book Page 226

227

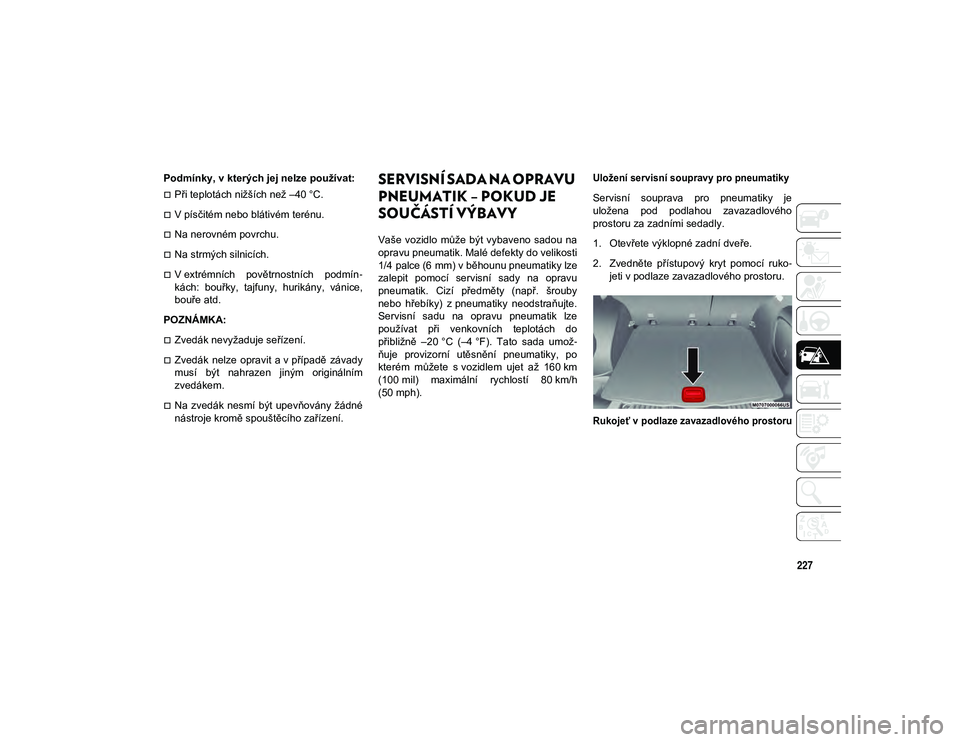

Podmínky, v kterých jej nelze používat:
Při teplotách nižších než –40 °C.
V písčitém nebo blátivém terénu.
Na nerovném povrchu.
Na strmých silnicích.
V extrémních povětrnostních podmín-
kách: bouřky, tajfuny, hurikány, vánice,
bouře atd.
POZNÁMKA:
Zvedák nevyžaduje seřízení.
Zvedák nelze opravit a v případě závady
musí být nahrazen jiným originálním
zvedákem.
Na zvedák nesmí být upevňovány žádné
nástroje kromě spouštěcího zařízení.
SERVISNÍ SADA NA OPRAVU
PNEUMATIK – POKUD JE
SOUČÁSTÍ VÝBAVY
Vaše vozidlo může být vybaveno sadou na
opravu pneumatik. Malé defekty do velikosti
1/4 palce (6 mm) v běhounu pneumatiky lze
zalepit pomocí servisní sady na opravu
pneumatik. Cizí předměty (např. šrouby
nebo hřebíky) z pneumatiky neodstraňujte.
Servisní sadu na opravu pneumatik lze
používat při venkovních teplotách do
přibližně –20 °C (–4 °F). Tato sada umož -
ňuje provizorní utěsnění pneumatiky, po
kterém můžete s vozidlem ujet až 160 km
(100 mil) maximální rychlostí 80 km/h
(50 mph).
Uložení servisní soupravy pro pneumatiky

Servisní souprava pro pneumatiky je
uložena pod podlahou zavazadlového
prostoru za zadními sedadly.
1. Otevřete výklopné zadní dveře.
2. Zvedněte přístupový kryt pomocí ruko
-
jeti v podlaze zavazadlového prostoru.

Rukojeť v podlaze zavazadlového prostoru

20_MP_UG_CZ_EU_t.book Page 227

V PŘÍPADĚ NOUZE
228
Součásti a použití servisní sady na
opravu pneumatik
Součásti servisní sady na opravu pneumatik

Použití knoflíku volby režimu a hadic
Servisní sada na opravu pneumatik má
následující symboly označující režim
vzduchu nebo režim utěsňování. Volba režimu vzduchu
Zatlačte dovnitř knoflík volby režimu
a otočte jej do této polohy, čímž zvolíte
pouze činnost vzduchového čerpadla.
 Volba režimu utěsňování
Zatlačením knoflíku volby režimu dovnitř
a jeho otočením do této pozice vstříkne -
te těsnicí prostředek servisní sady
a nahustíte pneumatiku.
 Použití tlačítka zapnutí
Servisní sadu na opravu pneumatik za -
pnete stisknutím a uvolněním tlačítka
zapnutí. Dalším stisknutím a uvolněním
tlačítka zapnutí servisní sadu na opravu
pneumatik vypnete.
 Použití tlačítka vypuštění vzduchu
Stisknutím tlačítka vypuštění vzduchu
snížíte tlak v pneumatice, pokud je pře -
huštěná. Upozornění k použití servisní sady na
opravu pneumatik

Vyměňte nádobku s těsnicím prostředkem
servisní sady na opravu pneumatik před
datem spotřeby (vytištěným v pravém
dolním rohu štítku nádobky) a zajistěte tak
optimální funkčnost systému. Viz „Výměna
nádobky s těsnicím prostředkem“ v této
části.

Nádobka s těsnicím prostředkem slouží
pro utěsnění jedné pneumatiky a je třeba
ji po každém použití vyměnit. Po každém
použití nechte ihned vyměnit tyto součásti
u výrobce originálního příslušenství.
Dokud je těsnicí prostředek servisní sady
na opravu pneumatik v tekuté podobě, lze
ho z vozidla a pneumatiky nebo ze
součástí kola odstranit čistou vodou
a vlhkým hadrem. Jakmile zaschne, lze
ho snadno oloupat a řádně zlikvidovat.
Aby se zajistila optimální funkce sady na
opravu pneumatik, před jejím připojením
zkontrolujte, zda není dřík ventilu kola
zanesen nečistotami.
1 – knoflík volby režimu
2 – těsnicí prostředek/vzduchová hadice
3 – příslušenství hadice
4 – nádobka s těsnicím prostředkem
5 – zástrčka napájení
6 – tlačítko zapnutí
7 – tlačítko vypuštění vzduchu
8 – ukazatel tlaku
20_MP_UG_CZ_EU_t.book Page 228

229
(Pokračování)
(Pokračování)
(Pokračování)

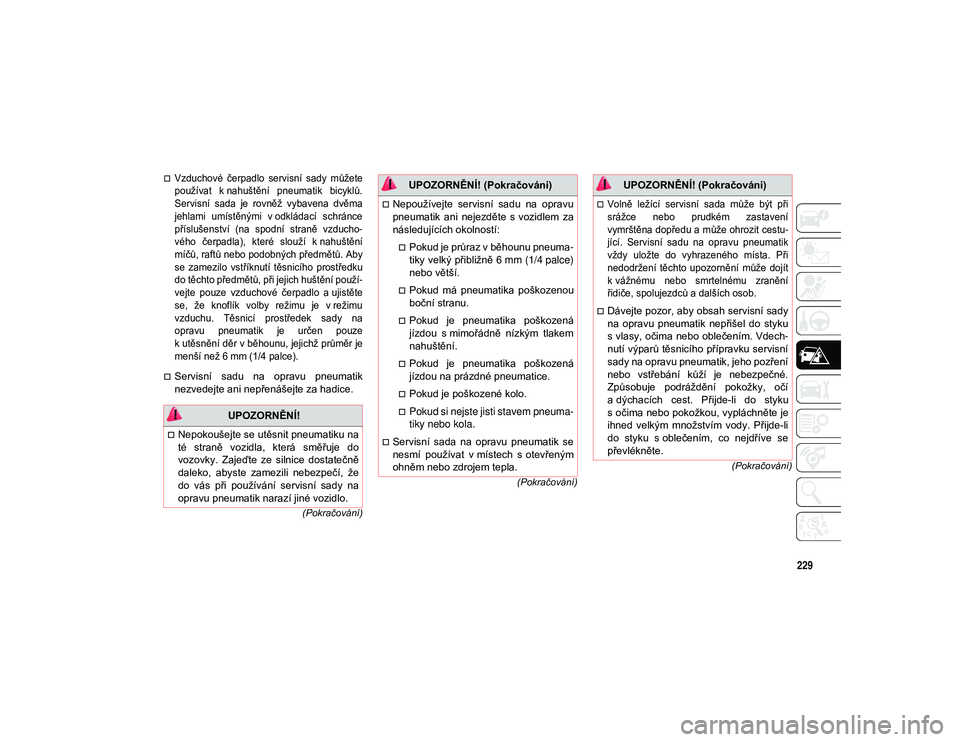

Vzduchové čerpadlo servisní sady můžete
používat k nahuštění pneumatik bicyklů.
Servisní sada je rovněž vybavena dvěma
jehlami umístěnými v odkládací schránce
příslušenství (na spodní straně vzducho -
vého čerpadla), které slouží k nahuštění
míčů, raftů nebo podobných předmětů. Aby
se zamezilo vstříknutí těsnicího prostředku
do těchto předmětů, při jejich huštění použí -
vejte pouze vzduchové čerpadlo a ujistěte
se, že knoflík volby režimu je v režimu
vzduchu. Těsnicí prostředek sady na
opravu pneumatik je určen pouze
k utěsnění děr v běhounu, jejichž průměr je menší než 6 mm (1/4 palce).

Servisní sadu na opravu pneumatik
nezvedejte ani nepřenášejte za hadice.
UPOZORNĚNÍ!
Nepokoušejte se utěsnit pneumatiku na
té straně vozidla, která směřuje do
vozovky. Zajeďte ze silnice dostatečně
daleko, abyste zamezili nebezpečí, že
do vás při používání servisní sady na
opravu pneumatik narazí jiné vozidlo.
Nepoužívejte servisní sadu na opravu
pneumatik ani nejezděte s vozidlem za
následujících okolností:
Pokud je průraz v běhounu pneuma -
tiky velký přibližně 6 mm (1/4 palce)
nebo větší.
Pokud má pneumatika poškozenou
boční stranu.
Pokud je pneumatika poškozená
jízdou s mimořádně nízkým tlakem
nahuštění.
Pokud je pneumatika poškozená
jízdou na prázdné pneumatice.
Pokud je poškozené kolo.
Pokud si nejste jisti stavem pneuma-
tiky nebo kola.
Servisní sada na opravu pneumatik se
nesmí používat v místech s otevřeným
ohněm nebo zdrojem tepla.
UPOZORNĚNÍ! (Pokračováni)

Volně ležící servisní sada může být při
srážce nebo prudkém zastavení
vymrštěna dopředu a může ohrozit cestu -
jící. Servisní sadu na opravu pneumatik
vždy uložte do vyhrazeného místa. Při
nedodržení těchto upozornění může dojít
k vážnému nebo smrtelnému zranění
řidiče, spolujezdců a dalších osob.

Dávejte pozor, aby obsah servisní sady
na opravu pneumatik nepřišel do styku
s vlasy, očima nebo oblečením. Vdech -
nutí výparů těsnicího přípravku servisní
sady na opravu pneumatik, jeho pozření
nebo vstřebání kůží je nebezpečné.
Způsobuje podráždění pokožky, očí
a dýchacích cest. Přijde-li do styku
s očima nebo pokožkou, vypláchněte je
ihned velkým množstvím vody. Přijde-li
do styku s oblečením, co nejdříve se
převlékněte.
UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 229

V PŘÍPADĚ NOUZE
230
Utěsnění pneumatiky pomocí servisní
sady na opravu pneumatik
Při každém zastavení za účelem použití
servisní sady na opravu pneumatik:
1. Zajeďte na bezpečné místo a zapnětevýstražná světla vozidla.
2. Zkontrolujte, zda je dřík ventilu (u kola s prázdnou pneumatikou) v poloze
blízko u země. To umožní, aby hadice
servisní sady na opravu pneumatik
dosáhla k dříku ventilu a sada mohla
spočívat rovně na zemi. Tím se zajistí
nejlepší poloha sady při vstřikování těsnicího prostředku do prázdné pneu
-
matiky a optimální chod vzduchového
čerpadla. Před dalším postupem popo -
jeďte podle potřeby s vozidlem tak, aby
byl dřík ventilu v této poloze.

3. Přeřaďte do polohy PARKOVÁNÍ a přepněte zapalování do polohy OFF (Vypnuto).

4. Zatáhněte parkovací brzdu.
Příprava k použití servisní sady na opravu
pneumatik:
1. Odviňte hadici na těsnicí prostředek a poté sejměte víčko z tvarovky na konci
hadice.
2. Položte servisní sadu na opravu pneu -
matik rovně na zem vedle prázdné pneu -
matiky.

3. Sejměte víčko z dříku ventilu
a našroubujte tvarovku na konci
hadice na těsnicí prostředek na dřík
ventilu.

4. Odviňte vodič se zástrčkou
napájení a zasuňte zástrčku do
12V elektrické zásuvky vozidla. POZNÁMKA:
Neodstraňujte cizí předměty (např. šrouby
nebo hřebíky) z pneumatiky.
Vstřikování těsnicího prostředku servisní
sady na opravu pneumatik do prázdné
pneumatiky:

1. Před zapnutím servisní sady na
opravu pneumatik vždy nastartujte
vozidlo.

2. Zkontrolujte, zda je knoflík volby
režimu v poloze pro režim utěsnění.

3. Po stisknutí tlačítka zapnutí
bude těsnicí prostředek (bílá kapa -
lina) proudit z nádobky skrz hadici
do pneumatiky.
POZNÁMKA:
Těsnicí prostředek může vytékat z průrazu
v pneumatice.
Roztok těsnicího prostředku servisní
sady na opravu pneumatik obsahuje
latex. V případě alergické reakce nebo
vyrážky se ihned poraďte s lékařem.
Servisní sadu na opravu pneumatik
uchovávejte mimo dosah dětí.
V případě pozření těsnicího přípravku
ihned vypláchněte ústa velkým množ-
stvím vody a vypijte hodně vody. Nevy -
volávejte zvracení! Ihned se poraďte
s lékařem.
UPOZORNĚNÍ! (Pokračováni)
20_MP_UG_CZ_EU_t.book Page 230
