2020 JEEP COMPASS Brugs- og vedligeholdelsesvejledning (in Danish)

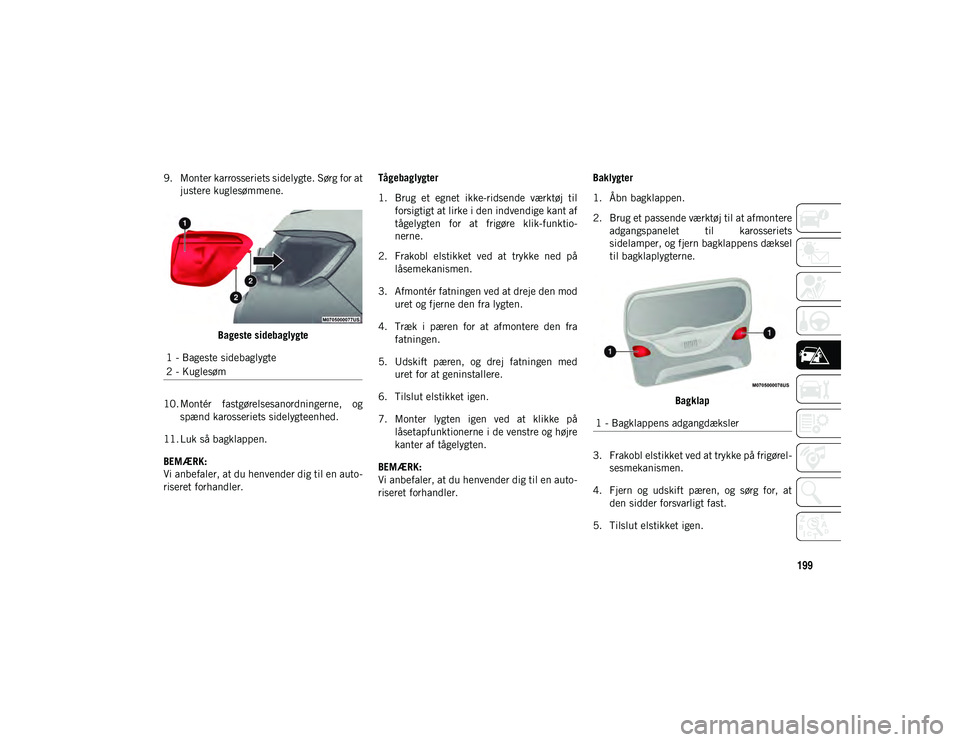

199
9. Monter karrosseriets sidelygte. Sørg for atjustere kuglesømmene.
Bageste sidebaglygte
10. Montér fastgørelsesanordningerne, og spænd karosseriets sidelygteenhed.
11. Luk så bagklappen.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler. Tågebaglygter
1. Brug et egnet ikke-ridsende værktøj til
forsigtigt at lirke i den indvendige kant af
tågelygten for at frigøre klik-funktio -
nerne.
2. Frakobl elstikket ved at trykke ned på låsemekanismen.
3. Afmontér fatningen ved at dreje den mod uret og fjerne den fra lygten.
4. Træk i pæren for at afmontere den fra fatningen.
5. Udskift pæren, og drej fatningen med uret for at geninstallere.
6. Tilslut elstikket igen.
7. Monter lygten igen ved at klikke på låsetapfunktionerne i de venstre og højre
kanter af tågelygten.
BEMÆRK:
Vi anbefaler, at du henvender dig til en auto -
riseret forhandler. Baklygter
1. Åbn bagklappen.
2. Brug et passende værktøj til at afmontere
adgangspanelet til karosseriets
sidelamper, og fjern bagklappens dæksel
til bagklaplygterne.
Bagklap
3. Frakobl elstikket ved at trykke på frigørel -
sesmekanismen.
4. Fjern og udskift pæren, og sørg for, at den sidder forsvarligt fast.
5. Tilslut elstikket igen.
1 - Bageste sidebaglygte
2 - Kuglesøm
1 - Bagklappens adgangdæksler
20_MP_UG_DA_EU_t.book Page 199

NØDSITUATION

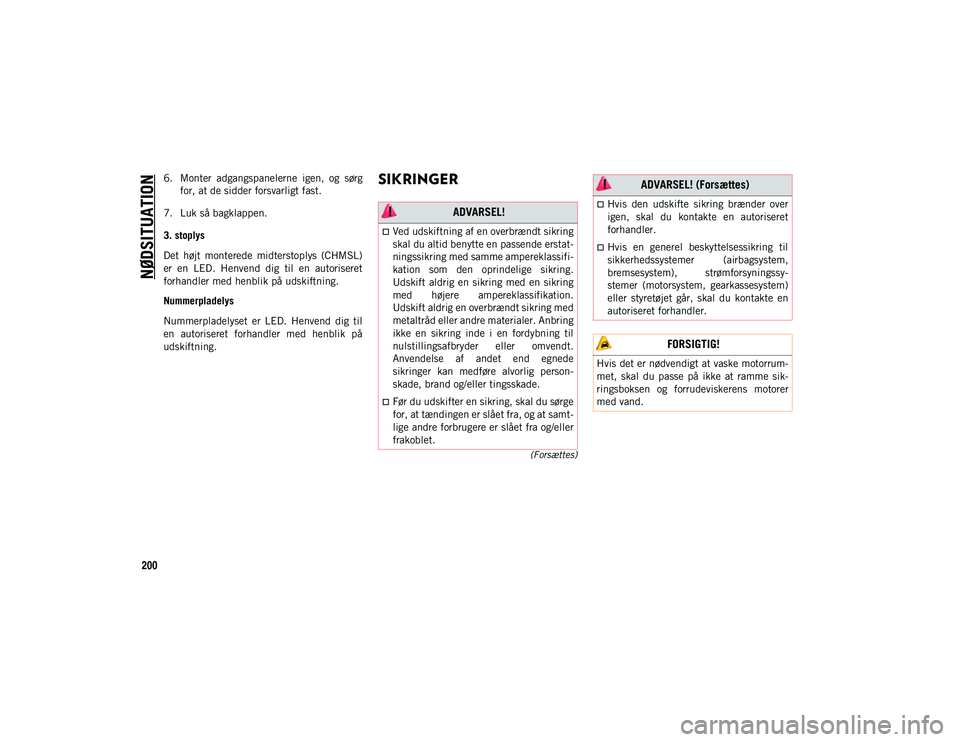

200
(Forsættes)
6. Monter adgangspanelerne igen, og sørgfor, at de sidder forsvarligt fast.
7. Luk så bagklappen.
3. stoplys
Det højt monterede midterstoplys (CHMSL)
er en LED. Henvend dig til en autoriseret
forhandler med henblik på udskiftning.
Nummerpladelys
Nummerpladelyset er LED. Henvend dig til
en autoriseret forhandler med henblik på
udskiftning.SIKRINGER
ADVARSEL!
Ved udskiftning af en overbrændt sikring
skal du altid benytte en passende erstat -
ningssikring med samme ampereklassifi -
kation som den oprindelige sikring.
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation.
Udskift aldrig en overbrændt sikring med
metaltråd eller andre materialer. Anbring
ikke en sikring inde i en fordybning til
nulstillingsafbryder eller omvendt.
Anvendelse af andet end egnede
sikringer kan medføre alvorlig person -
skade, brand og/eller tingsskade.
Før du udskifter en sikring, skal du sørge
for, at tændingen er slået fra, og at samt -
lige andre forbrugere er slået fra og/eller
frakoblet.
Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssy-
stemer (motorsystem, gearkassesystem)
eller styretøjet går, skal du kontakte en
autoriseret forhandler.
FORSIGTIG!
Hvis det er nødvendigt at vaske motorrum -
met, skal du passe på ikke at ramme sik -
ringsboksen og forrudeviskerens motorer
med vand.
ADVARSEL! (Forsættes)
20_MP_UG_DA_EU_t.book Page 200

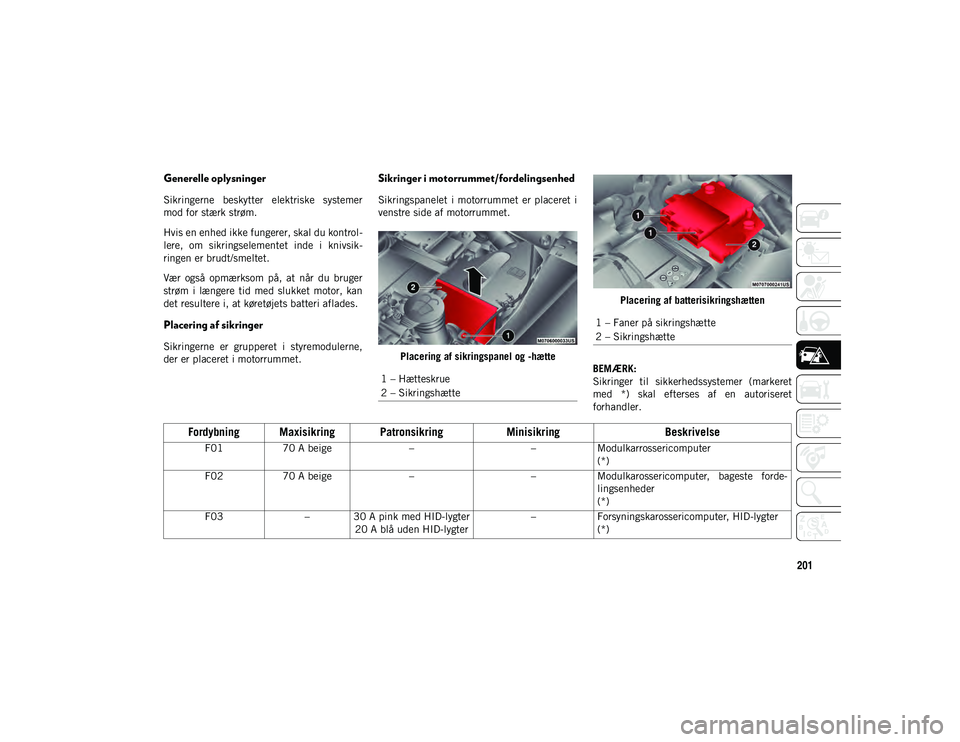

201
Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsik -
ringen er brudt/smeltet.
Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.
Placering af sikringer
Sikringerne er grupperet i styremodulerne,
der er placeret i motorrummet.
Sikringer i motorrummet/fordelingsenhed
Sikringspanelet i motorrummet er placeret i
venstre side af motorrummet.
Placering af sikringspanel og -hætte Placering af batterisikringshætten
BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret
forhandler.
1 – Hætteskrue
2 – Sikringshætte
1 – Faner på sikringshætte
2 – Sikringshætte
Fordybning Maxisikring Patronsikring
MinisikringBeskrivelse
F0170 A beige ––Modulkarrossericomputer
(*)
F02 70 A beige ––Modulkarossericomputer, bageste forde -
lingsenheder
(*)
F03 – 30 A pink med HID-lygter
20 A blå uden HID-lygter –
Forsyningskarossericomputer, HID-lygter
(*)
20_MP_UG_DA_EU_t.book Page 201

NØDSITUATION

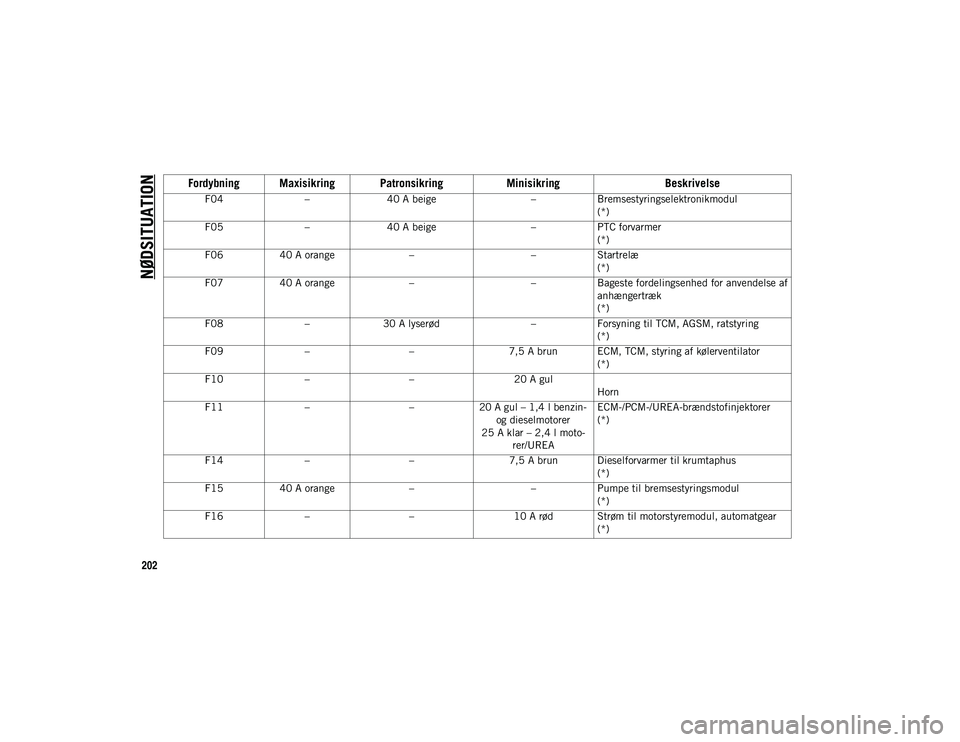

202
F04–40 A beige –Bremsestyringselektronikmodul
(*)
F05 –40 A beige –PTC forvarmer
(*)
F06 40 A orange ––Startrelæ
(*)
F07 40 A orange ––Bageste fordelingsenhed for anvendelse af
anhængertræk
(*)
F08 –30 A lyserød –Forsyning til TCM, AGSM, ratstyring
(*)
F09 – –7,5 A brun ECM, TCM, styring af kølerventilator
(*)
F10 – – 20 A gul
Horn
F11 – –20 A gul – 1,4 l benzin-
og dieselmotorer
25 A klar – 2,4 l moto -
rer/UREA ECM-/PCM-/UREA-brændstofinjektorer
(*)
F14 – –7,5 A brun Dieselforvarmer til krumtaphus
(*)
F15 40 A orange ––Pumpe til bremsestyringsmodul
(*)
F16 – – 10 A rød Strøm til motorstyremodul, automatgear
(*)
Fordybning Maxisikring Patronsikring MinisikringBeskrivelse
20_MP_UG_DA_EU_t.book Page 202

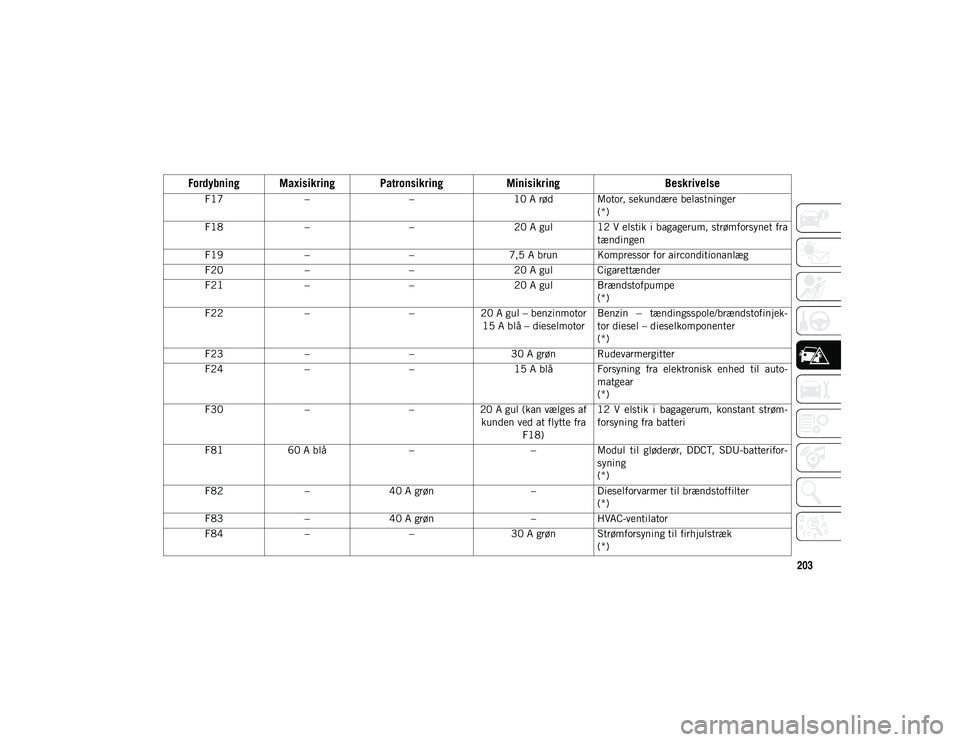

203
F17– – 10 A rød Motor, sekundære belastninger
(*)
F18 – – 20 A gul 12 V elstik i bagagerum, strømforsynet fra
tændingen
F19 – –7,5 A brun Kompressor for airconditionanlæg
F20 – – 20 A gul Cigarettænder
F21 – – 20 A gul Brændstofpumpe
(*)
F22 – –20 A gul – benzinmotor
15 A blå – dieselmotor Benzin – tændingsspole/brændstofinjek
-
tor diesel – dieselkomponenter
(*)
F23 – –30 A grøn Rudevarmergitter
F24 – – 15 A blå Forsyning fra elektronisk enhed til auto -
matgear
(*)
F30 – –20 A gul (kan vælges af
kunden ved at flytte fra F18) 12 V elstik i bagagerum, konstant strøm
-
forsyning fra batteri
F81 60 A blå – –Modul til gløderør, DDCT, SDU-batterifor -
syning
(*)
F82 –40 A grøn –Dieselforvarmer til brændstoffilter
(*)
F83 –40 A grøn –HVAC-ventilator
F84 – –30 A grøn Strømforsyning til firhjulstræk
(*)
Fordybning Maxisikring Patronsikring MinisikringBeskrivelse
20_MP_UG_DA_EU_t.book Page 203

NØDSITUATION
204
Sikringsboksen har ekstra ATO-sikringsholdere monteret i bunden af kassen.F87
– –5 A beige Gearvælger til automatgear
(*)
F88 – –7,5 A brun Opvarmede sidespejle
F89 – –30 A grøn Opvarmet bagrude
F90 – –5 A beige IBS-sensor (batteriets ladetilstand)
(*)
Fxx – – 10 A rød Kontrolrelæ for dobbeltbatteri med NON
DDCT-transmission
(*)
7,5 A brun Kontrolrelæ for dobbeltbatteri med DDCT-transmission
(*)
Fordybning ATO/UNIVAL-sikring Beskrivelse
F15 A beigeKraftoverføringsstyremodul (4x4/firhjulstræk
(AWD))
(*)
F2 10 A rødECM (Engine Control Module) – Startdiagno -
sticeringsregistrering
(*)
F3 2 A gråModulratstyring
(*)
Fordybning Maxisikring Patronsikring MinisikringBeskrivelse
20_MP_UG_DA_EU_t.book Page 204

205
Sikringer i motorrummet/ekstern enhed
Det eksterne sikringspanel er placeret foran batteriet på venstre side af motorrummet.
Indvendige sikringer
Det indvendige sikringspanel er placeret i passagerkabinen på venstre sides instrumentpanel under instrumentbrættet.
BEMÆRK:
Sikringer til sikkerhedssystemer (markeret med *) skal efterses af en autoriseret forhandler.
FordybningMaxisikringPatronsikring MinisikringBeskrivelse
F01 ––20 A gul NOX-sensorindgang
F02 ––10 A rød PM-sensorindgang
F03 ––15 A blå SCR-modulindgang
F05 –30 A lyserød –ATS-relæindgang
F06 –40 A beige –SCR-modulindgang
Fordybning HC Micro ISO Beskrivelse
R1 30 AATS-relæ
R2 30 ASCR-relæ
FordybningKnivsikring Beskrivelse
F317,5 A brunStyreenhed til passagersikkerhedssystem (ORC)
F33 20 A gulVinduesmotor, passagerside
F34 20 A gulVinduesmotor, førerside
F36 20 A gulIndtrængningsmodul/sirene, radio, UCI/USB-port, VSU, klimaregule -
ring, elektronisk ratlås, el-betjente spejle, sikkerhedsgateway/DTV
20_MP_UG_DA_EU_t.book Page 205

NØDSITUATION
206
F3710 A rødInstrumentpanelgruppe, kraftoverføringsstyremodul, adaptiv fartpi -
lot, ECC-blæser (HVAC)
(*)
F38 20 A gulLåsning/oplåsning af dør, bagklapudløser
F42 7,5 A brun
Bremsesystemmodul, elektrisk servostyring
(*)
F43 20 A gulForreste og bagerste sprinklerpumpe
F47 20 A gulBageste venstre rudehejs
F48 20 A gulBageste højre rudehejs
F49 7,5 A brunParkeringshjælp, blind vinkel, spændingsstabilisator, luftfugtigheds -
sensor, elektronisk ratlås, temperatursensor, spejl, opvarmede
sæder, lys- og regnsensor, start/stop-kontakt
(*)
F50 7,5 A brunStyreenhed til passagersikkerhedssystem (ORC)
(*)
F51 7,5 A brunElektronisk klimaanlæg, passagerklassifikation, bakkamera, klima -
anlæg, forlygtenivellering, terrænvalg, opvarmet bagrude, anhænger -
træk, berøringsadvarsel ved vognbaneskift
(*)
F53 7,5 A brunNøglefri tændingsnodemodul, elektrisk parkeringsbremse, RF-hub,
gruppe
(*)
F94 15 A blåJustering af lændestøtte på førersæde, elstik
Fordybning Knivsikring Beskrivelse
20_MP_UG_DA_EU_t.book Page 206
