VÝMENA
EXTERIÉROVÝCH
ŽIAROVIEK
Svetlomety (tlmené svetlá)
(verzie s halogénovými žiarovkami)
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 obr. 104 na
siedmich miestach a čiastočne
odtiahnite ochranný kryt 2;
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (obr. 105
3 = diaľkové svetlo/4=tlmené svetlo),
odpojte konektor od jednotky stlačením
zarážky na konektore prstom a ťahajte
konektor.
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.Svetlomety (diaľkové svetlá)
s dennými prevádzkovými svetlami
(LED verzie)
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
uistite sa, že je spínač svetlometov
vypnutý;
odstráňte zarážky 1 na siedmich
miestach a čiastočne odtiahnite
ochranný kryt 2;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
otočte kryt proti smeru hodinových
ručičiek a vyberte ho (1 obr. 106 =
svetlomet/2=polohové svetlo /
3 = denné prevádzkové svetlo), odpojte
konektor od jednotky stlačením zarážky
na konektore prstom a ťahajte konektor.
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
10408020499-000-003
10508020499-000-002
143

Predné smerové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
odstráňte zarážky na piatich
miestach obr. 107 a čiastočne
odtiahnite ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na
konektoreobr. 108 prstami a potiahnite
konektor;
Otáčajte zásuvkou a systémom
žiaroviek 1 proti smeru hodinových
ručičiek a odstráňte ho.
Odpojte žiarovku 2 zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Hmlové svetlá
Postupujte nasledovne:
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
odstráňte zarážky na piatich
miestach a čiastočne odtiahnite
ochranný kryt;
odpojte konektor od jednotky
stlačením páčky na konektore prstami
a potiahnite konektor;
Otočte zásuvku 1 obr. 109 a systém
žiaroviek proti smeru hodinových
ručičiek, odoberte žiarovku
2 a odstráňte ju.
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
10608020499-000-010
10707031501-206-002
10807031501-207-001
144
V PRÍPADE NÚDZE

Brzdové svetlá / Koncové svetlá
Ak je nevyhnutná výmena týchto svetiel,
navštívte obchodné zastúpenie Fiat.
Bočné smerové svetlá
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
Ak vymieňate pravú žiarovku,
naštartujte motor, otočte volant úplne
napravo a vypnite motor. Ak vymieňate
ľavú žiarovku, otočte volant úplne
naľavo.
odstráňte zarážky na piatich
miestach 1 obr. 110 a čiastočne
odtiahnite ochranný kryt;
odpojte elektrický konektor od
žiarovky stlačením páčky na konektore
prstami a potiahnite konektor;
vyberte jednotku 2
obr. 111 stlačením zarážky na jednotke
prstom a potiahnutím jednotkydopredu, aby sa stlačila vnútorná
úchytka 3 obr. 112, potom zostavu
vytiahnite von;
Nadvihnite zariadenie 4, následne
odstráňte zhluk a namontujte nové
bočné smerové svetlá v obrátenom
procese ku procesu odstránenia.
Polohové svetlá
(LED verzie)
Postupujte nasledovne:
odstráňte zarážky na siedmich
miestach a čiastočne odtiahnite
ochranný kryt na hornej strane;
otočte zásuvkou 1
obr. 113 a systémom žiaroviek 2 proti
smeru hodinových ručičiek a vyberte
ho;
Odpojte žiarovku zo zásuvky.
10907031501-208-002
11008020499-000-011
11107031501-210-001
11207031501-211-001
145

Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Bočné smerové svetlá
Postupujte nasledovne:
vyberte úchytky 1 obr. 114 a okraj
čalúnenia veka v batožinovom priestore;
vyberte úchytky 2 obr. 115 a potom
čiastočne odtiahnite bočný okraj veka
v batožinovom priestore;
odpojte konektor 3;
odmontujte dve matice 5
obr. 117 a skrutku 4;
potiahnite jednotku 6
obr. 118 smerom dozadu a vyberte ju;
otáčajte zásuvkou a systémom
žiaroviek 7 obr. 119 proti smeru
hodinových ručičiek a vyberte ho.
11308070604-123-100
11407031501-212-002
11507031501-214-002
11607031501-213-002
11707031501-215-001
146
V PRÍPADE NÚDZE

Svetlá spiatočky/Zadné hmlové
svetlo (kde je k dispozícii)
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
odpojte elektrický konektor od
žiarovky stlačením páčky na konektore
prstami a potiahnite konektor;
Otáčajte zásuvkou a systémom
žiaroviek proti smeru hodinových
ručičiek a vyberte ho: 1 obr. 120 =svetlo spiatočky/2=zadné hmlové
svetlo;
Odpojte žiarovku zo zásuvky.
Namontujte novú žiarovku
v obrátenom poradí ku procesu
odstránenia.
Osvetlenie poznávacej značky
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a prepínač svetlometov je vypnutý;
posuňte jednotku 1 obr. 121 ako na
obrázku a vyberte ju,
odpojte elektrický konektor
z jednotky;
namontujte novú jednotku
v obrátenom poradí ku procesu
odstránenia.
POZOR!
170)Zmeny alebo opravy elektrického
systému vykonané nesprávne a bez
náležitej pozornosti venovanej technickej
špecifikácii systému môžu viesť k zlyhaniu
a vytvoriť riziko požiaru.
171)Pred výmenou žiarovky počkajte na
vychladnutie výfuku. NEBEZPEČENSTVO
POPÁLENIA!
172)Halogénové žiarovky obsahujú plyn
pod tlakom, pri ich rozbití sa môžu úlomky
skla dostať do veľkej vzdialenosti.
11807031501-216-001
11907031501-203-002
12008020499-000-012
12107031501-220-001
147

173)Žiarovky vymieňajte iba s vypnutým
motorom. Okrem toho sa uistite, že je
motor studený, aby ste sa nepopálili.
174)Žiarovku vymieňajte len vtedy, keď je
motor vypnutý a vozidlo je v bezpečnej
polohe, ktorá neohrozuje premávku
a umožňuje bezpečnú výmenu (pozri časť
„Parkovanie“ v kapitole „Štartovanie
a prevádzka“). Okrem toho sa uistite, že je
motor studený, aby ste sa nepopálili.
UPOZORNENIE
30)Ak je možnosť, odporúča sa žiarovky
meniť v obchodnom zastúpení Fiat.
Správna funkčnosť a smer vonkajších
svetiel sú nevyhnutné pre bezpečnú jazdu,
ktorá zodpovedá platným nariadeniam.
31)S halogénovými žiarovkami manipulujte
opatrne, držte ich iba za kovové časti. Ak
sa dotknete prstami sklenených častí, môže
to znížiť intenzitu vydávaného svetla
a dokonca aj skrátiť životnosť žiarovky. Ak
by ste sa žiarovky nechtiac dotkli,
poutierajte ju utierkou navlhčenou
alkoholom a nechajte, aby žiarovka oschla

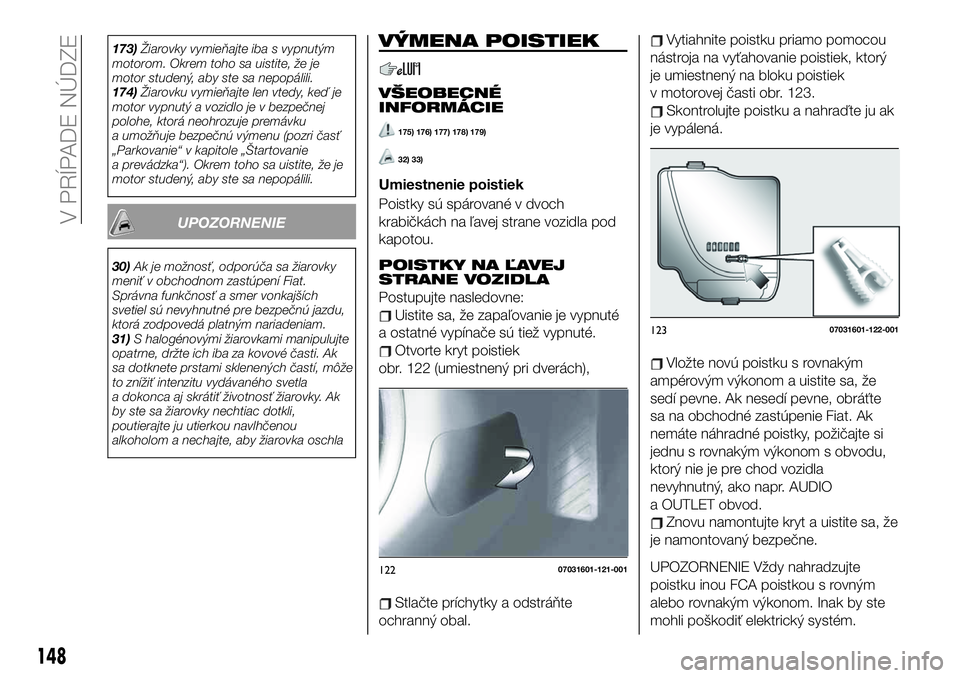

VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
175) 176) 177) 178) 179)
32) 33)
Umiestnenie poistiek
Poistky sú spárované v dvoch
krabičkách na ľavej strane vozidla pod
kapotou.
POISTKY NA ĽAVEJ
STRANE VOZIDLA
Postupujte nasledovne:
Uistite sa, že zapaľovanie je vypnuté
a ostatné vypínače sú tiež vypnuté.
Otvorte kryt poistiek
obr. 122 (umiestnený pri dverách),
Stlačte príchytky a odstráňte
ochranný obal.
Vytiahnite poistku priamo pomocou
nástroja na vyťahovanie poistiek, ktorý
je umiestnený na bloku poistiek
v motorovej časti obr. 123.
Skontrolujte poistku a nahraďte ju ak
je vypálená.
Vložte novú poistku s rovnakým
ampérovým výkonom a uistite sa, že
sedí pevne. Ak nesedí pevne, obráťte
sa na obchodné zastúpenie Fiat. Ak
nemáte náhradné poistky, požičajte si
jednu s rovnakým výkonom s obvodu,
ktorý nie je pre chod vozidla
nevyhnutný, ako napr. AUDIO
a OUTLET obvod.
Znovu namontujte kryt a uistite sa, že
je namontovaný bezpečne.
UPOZORNENIE Vždy nahradzujte
poistku inou FCA poistkou s rovným
alebo rovnakým výkonom. Inak by ste
mohli poškodiť elektrický systém.12207031601-121-001
12307031601-122-001
148
V PRÍPADE NÚDZE

POISTKY POD KAPOTOU
