2020 CITROEN JUMPER Eksploatavimo vadovas (in Lithuanian)

143
Atskiros ypatybės
10Galiniai žibintai

1.Posūkių indikatoriai
B tipo, PY21W – 21 W
2.Stabdžių žibintaiB tipo, P21W – 21 W
3.Stovėjimo žibintaiA tipo, W5W – 5 W
4.Atbulinės eigos žibintaiA tipo, W16W – 16 W
5.Rūko žibintaiA tipo, W16W – 16 W
► Raskite perdegusią lemputę.

► Išsukite keturis lęšių bloką laikančius varžtus.
► Patraukite lęšio bloką į save.► Pakeiskite lemputę.Kiekvieną lemputę į vietą grąžinkite atlikdami veiksmus atvirkštine tvarka.

144
Atskiros ypatybės

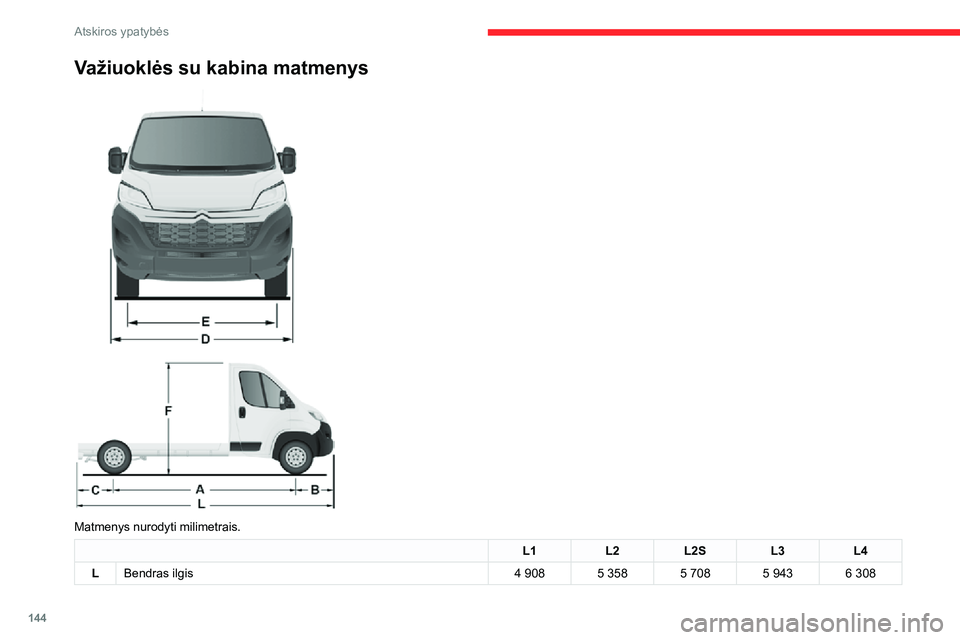

Važiuoklės su kabina matmenys


Matmenys nurodyti milimetrais.
L1L2L2SL3L4
LBendras ilgis4 9085 3585 7085 9436 308

145
Atskiros ypatybės
10L1L2L2SL3L4
AVažiuoklės bazė3 0003 4503 8004 0354 035
BPriekinė iškyša948
CGalinė iškyša9601 325
DPlotis (su veidrodėliais / be veidrodėlių)2 508 / 2 050
–Galimas montuoti plotis2 207
–Didžiausias galimas montuoti plotis2 350
EPriekinės tarpvėžės plotis1 810
–Galinės tarpvėžės plotis1 790
–Padidintas galinės tarpvėžės plotis1 980
FBendras aukštis2 254
–Didžiausias galimas montuoti aukštis3 500

146
Atskiros ypatybės
Kabinos su platforma matmenys


Matmenys nurodyti milimetrais.
L1L2L2SL3L4
LBendras ilgis5 2935 7436 0936 3286 693
Dviguba kabina
Dviguba kabina, kuri būna važiuoklės su kabina ir platformos su kabina versijose, turi vientisą sėdynę, saugos diržus, daiktadėžę ir šoninius langus.

147
Atskiros ypatybės
10L1L2L2SL3L4
AVažiuoklės bazė3 0003 4503 8004 0354 035
BPriekinė iškyša948
CGalinė iškyša1 3451 710
DPlotis (su veidrodėliais / be veidrodėlių)- / 2 100
–Galimas montuoti plotis–
–Didžiausias galimas montuoti plotis–
EPriekinės tarpvėžės plotis1 810
–Galinės tarpvėžės plotis1 790
–Padidintas galinės tarpvėžės plotis1 980
FBendras aukštis2 153
–Didžiausias galimas montuoti aukštis–
Dviguba kabina
Dviguba kabina, kuri būna važiuoklės su kabina ir platformos su kabina versijose, turi vientisą sėdynę, saugos diržus, daiktadėžę ir šoninius langus.

148
Atskiros ypatybės
Galinių sėdynių blokas

Ant šio patogaus sėdynių bloko susėda keturi žmonės.
Laikymo vieta

Laikymo vieta pateikiama po sėdynių bloku.Pakreipkite sėdynės pagalvę į priekį, kad pasiektumėte ją.
Nepakreipkite sėdynės bloko pagalvės transportuodami.Nieko netvirtinkite prie kabinos tvirtinimo konstrukcijos.Neviršykite registracijos liudijime nurodyto keleivių skaičiaus.
Vaikiškos kėdutės
Nemontuokite vaikiškų kėdučių,
paaukštinimo pagalvėlių ir nešiojamų lopšių ant galinių salono sėdynių.
Važiuoklės su dviguba kabina / platformos su dviguba kabina matmenys


Matmenys nurodyti milimetrais.

149
Atskiros ypatybės
10Važiuoklės su dviguba kabina / platformos su dviguba kabina matmenys


Matmenys nurodyti milimetrais.

150
Atskiros ypatybės
Važiuoklė su dviguba kabinaPlatforma su dviguba kabina
L3L4L2L3L4
LBendras ilgis5 8436 2085 7386 2286 678
AVažiuoklės bazė4 0353 4504 035
BPriekinė iškyša948948
CGalinė iškyša8601 2251 3401 2451 695
DPlotis (su veidrodėliais / be veidrodėlių)2 508 / 2 050- / 2 100
–Galimas montuoti plotis––
–Didžiausias galimas montuoti plotis––
EPriekinės tarpvėžės plotis1 8101 810
–Galinės tarpvėžės plotis1 7901 790
–Padidintas galinės tarpvėžės plotis1 9801 980
FBendras aukštis2 2542 153
–Didžiausias galimas montuoti aukštis––
Savivartis

Savivartį kelia hidroelektrinis blokas, kurį varo automobilio akumuliatorius.

Pakeliama ir nuleidžiama laikant nuspaustus atitinkamus magnetinio ir nuimamo nuotolinio valdiklio, kuris yra kabinoje, mygtukus.Savivarčio kėlimą kontroliuoja bloko variklis.
