3514-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
L’écran du système de moniteur
de rétrovision s’affichera si le
levier sélecteur de vitesses est
placé en position “R” alors que
le contacteur d’alimentation est
sur ON.Ligne de guidage de largeur du véhicule
Affiche une trajectoire de guidage
lorsque le véhicule recule en ligne
droite.
• La largeur affichée est plus
grande que la largeur réelle du
véhicule.
Ligne de guidage du centre
du véhicule
Cette ligne représente le centre du
véhicule estimé sur le sol.
Ligne de guidage de distance
Indique la distance derrière le véhi-
cule.
• Affiche un point situé à environ 1,5 ft. (0,5 m) (rouge) de l’extré-
mité du pare-chocs.
Ligne de guidage de distance
Indique la distance derrière le véhi-
cule.
• Affiche un point situé à environ 3 ft. (1 m) (bleu) de l’extrémité du
pare-chocs.
Le système de moniteur de
rétrovision est annulé lorsque le
levier sélecteur de vitesses est
placé dans une position autre
que la position “R”.
Le système de moniteur de
AVERTISSEMENT
●Sous des températures basses,
l’écran peut s’assombrir ou
l’image s’estomper. Lorsque le
véhicule est en mouvement,
l’image peut se déformer ou il
peut vous être impossible de la
voir à l’écran. Assurez-vous de
vérifier visuellement la situation
tout autour du véhicule, à la fois
directement et à l’aide des rétro-
viseurs, avant d’effectuer la
manœuvre.
●Si vous changez la dimension
des pneus, il est possible qu’un
changement se produise au
niveau de la position des lignes
de guidage fixes affichées à
l’écran.
●La caméra utilise une lentille
spéciale. Les distances entre
les objets et les piétons appa-
raissant sur l’image à l’écran ne
sont pas les mêmes que les dis-
tances réelles. ( P.353)
Description de l’écran
A
Annulation du système de
moniteur de rétrovision
Précautions relatives au
système de moniteur de
rétrovision
Zone affichée à l’écran
B
C
D

3524-5. Utilisation des systèmes d’aide à la conduite
rétrovision affiche une image de
la vue de la zone à l’arrière du
véhicule à partir du pare-chocs.Coins du pare-chocs
 La zone autour des deux
coins du pare-chocs ne sera
pas affichée.
●La procédure de réglage de
l’image de l’écran du système de
moniteur de rétrovision est la
même que celle du réglage de
l’écran. ( P.445)
●La zone affichée à l’écran peut
varier selon l’orientation du véhi-
cule.
●Les objets proches des coins du
pare-chocs ou situés sous le pare-
chocs ne sont pas affichés.
●La caméra utilise une lentille spé-
ciale. Les distances représentées
sur l’image affichée à l’écran dif-
fèrent des distances réelles.
●Il se peut que le moniteur n’affiche
pas les objets situés plus haut que
la caméra.
La caméra du système de moni-
teur de rétrovision est située
comme indiqué sur l’illustration.
■Utilisation de la caméra
L’image transmise par la
caméra ne peut pas être de
bonne qualité lorsque de la
saleté ou une substance étran-
gère (comme des gouttes d’eau,
de la neige, de la boue, etc.)
adhère à la caméra. Dans ce
cas, rincez-la avec une grande
quantité d’eau, puis essuyez la
lentille de la caméra à l’aide
d’un chiffon doux et humide.
A
La caméra

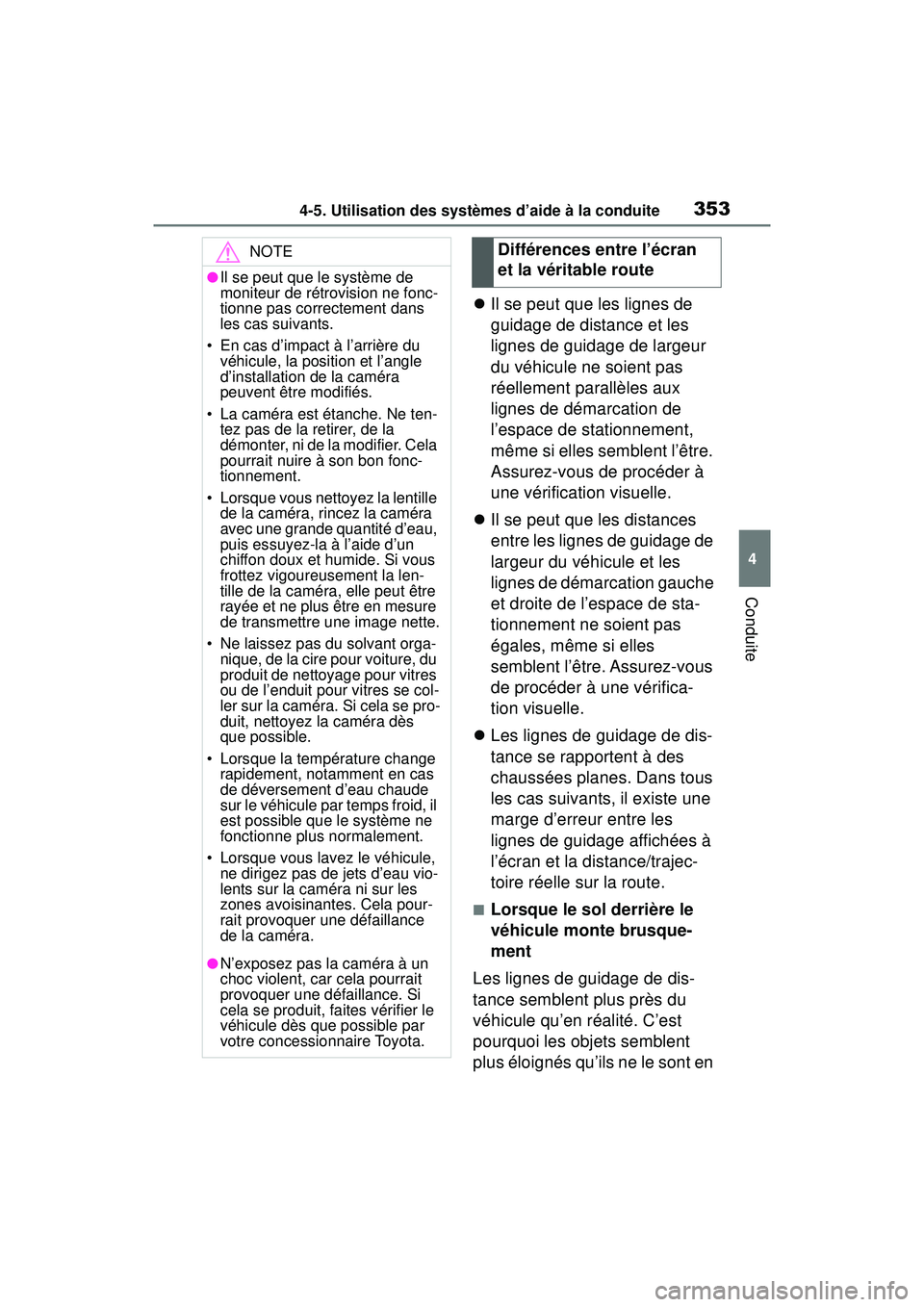

3534-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Il se peut que les lignes de
guidage de distance et les
lignes de guidage de largeur
du véhicule ne soient pas
réellement parallèles aux
lignes de démarcation de
l’espace de stationnement,
même si elles semblent l’être.
Assurez-vous de procéder à
une vérification visuelle.
 Il se peut que les distances
entre les lignes de guidage de
largeur du véhicule et les
lignes de démarcation gauche
et droite de l’espace de sta-
tionnement ne soient pas
égales, même si elles
semblent l’être. Assurez-vous
de procéder à une vérifica-
tion visuelle.
 Les lignes de guidage de dis-
tance se rapportent à des
chaussées planes. Dans tous
les cas suivants, il existe une
marge d’erreur entre les
lignes de guidage affichées à
l’écran et la distance/trajec-
toire réelle sur la route.
■Lorsque le sol derrière le
véhicule monte brusque-
ment
Les lignes de guidage de dis-
tance semblent plus près du
véhicule qu’en réalité. C’est
pourquoi les objets semblent
plus éloignés qu’ils ne le sont en
NOTE
●Il se peut que le système de
moniteur de rétrovision ne fonc-
tionne pas correctement dans
les cas suivants.
• En cas d’impact à l’arrière du véhicule, la position et l’angle
d’installation de la caméra
peuvent être modifiés.
• La caméra est étanche. Ne ten- tez pas de la retirer, de la
démonter, ni de la modifier. Cela
pourrait nuire à son bon fonc-
tionnement.
• Lorsque vous nettoyez la lentille de la caméra, rincez la caméra
avec une grande quantité d’eau,
puis essuyez-la à l’aide d’un
chiffon doux et humide. Si vous
frottez vigoureusement la len-
tille de la caméra, elle peut être
rayée et ne plus être en mesure
de transmettre une image nette.
• Ne laissez pas du solvant orga- nique, de la cire pour voiture, du
produit de nettoyage pour vitres
ou de l’enduit pour vitres se col-
ler sur la caméra. Si cela se pro-
duit, nettoyez la caméra dès
que possible.
• Lorsque la température change rapidement, notamment en cas
de déversement d’eau chaude
sur le véhicule par temps froid, il
est possible que le système ne
fonctionne plus normalement.
• Lorsque vous lavez le véhicule, ne dirigez pas de jets d’eau vio-
lents sur la caméra ni sur les
zones avoisinantes. Cela pour-
rait provoquer une défaillance
de la caméra.
●N’exposez pas la caméra à un
choc violent, car cela pourrait
provoquer une défaillance. Si
cela se produit, faites vérifier le
véhicule dès que possible par
votre concessionnaire Toyota.
Différences entre l’écran
et la véritable route

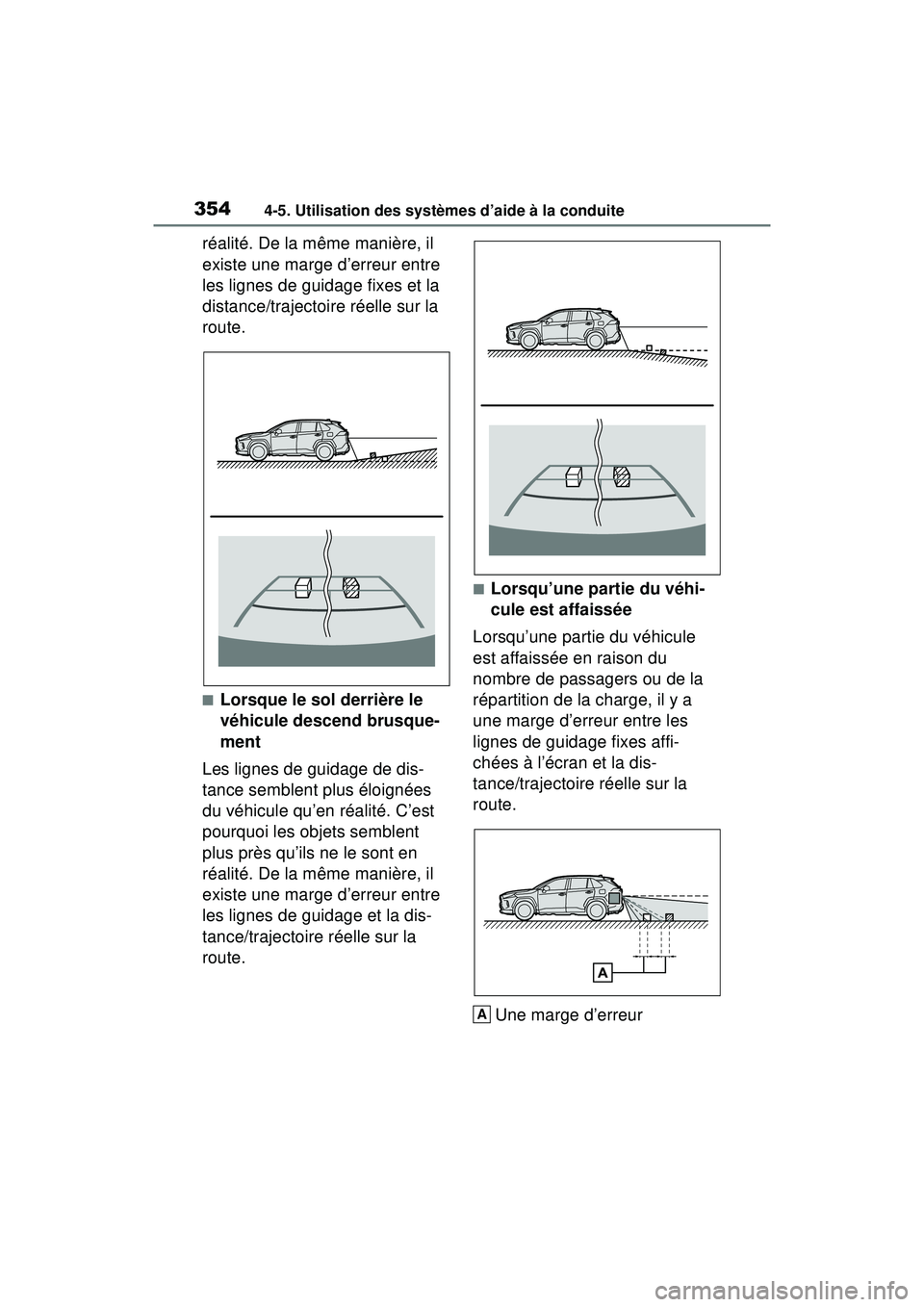

3544-5. Utilisation des systèmes d’aide à la conduite
réalité. De la même manière, il
existe une marge d’erreur entre
les lignes de guidage fixes et la
distance/trajectoire réelle sur la
route.
■Lorsque le sol derrière le
véhicule descend brusque-
ment
Les lignes de guidage de dis-
tance semblent plus éloignées
du véhicule qu’en réalité. C’est
pourquoi les objets semblent
plus près qu’ils ne le sont en
réalité. De la même manière, il
existe une marge d’erreur entre
les lignes de guidage et la dis-
tance/trajectoire réelle sur la
route.
■Lorsqu’une partie du véhi-
cule est affaissée
Lorsqu’une partie du véhicule
est affaissée en raison du
nombre de passagers ou de la
répartition de la charge, il y a
une marge d’erreur entre les
lignes de guidage fixes affi-
chées à l’écran et la dis-
tance/trajectoire réelle sur la
route.
Une marge d’erreur
A

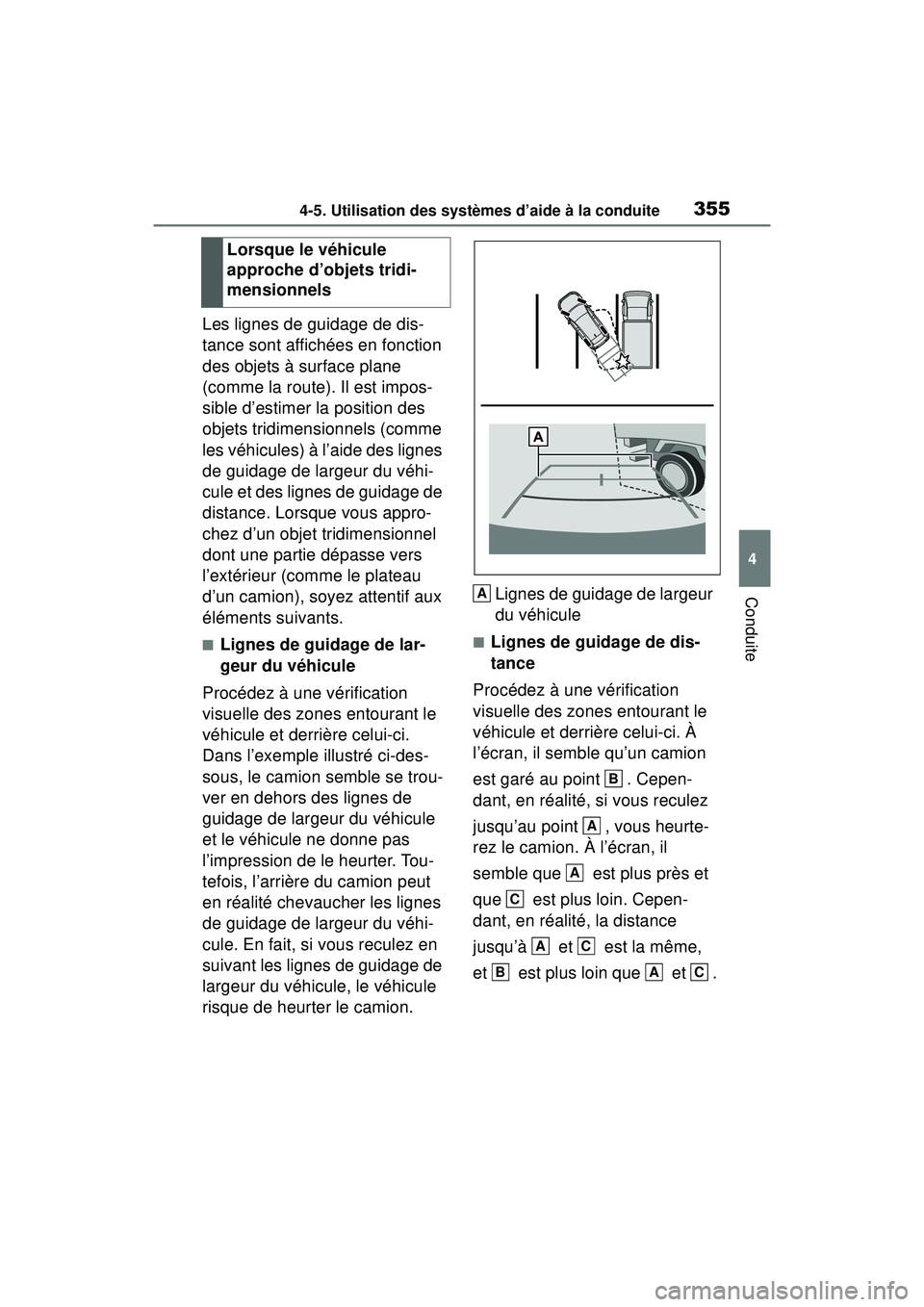

3554-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Les lignes de guidage de dis-
tance sont affichées en fonction
des objets à surface plane
(comme la route). Il est impos-
sible d’estimer la position des
objets tridimensionnels (comme
les véhicules) à l’aide des lignes
de guidage de largeur du véhi-
cule et des lignes de guidage de
distance. Lorsque vous appro-
chez d’un objet tridimensionnel
dont une partie dépasse vers
l’extérieur (comme le plateau
d’un camion), soyez attentif aux
éléments suivants.
■Lignes de guidage de lar-
geur du véhicule
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci.
Dans l’exemple illustré ci-des-
sous, le camion semble se trou-
ver en dehors des lignes de
guidage de largeur du véhicule
et le véhicule ne donne pas
l’impression de le heurter. Tou-
tefois, l’arrière du camion peut
en réalité chevaucher les lignes
de guidage de largeur du véhi-
cule. En fait, si vous reculez en
suivant les lignes de guidage de
largeur du véhicule, le véhicule
risque de heurter le camion. Lignes de guidage de largeur
du véhicule■Lignes de guidage de dis-
tance
Procédez à une vérification
visuelle des zones entourant le
véhicule et derrière celui-ci. À
l’écran, il semble qu’un camion
est garé au point . Cepen-
dant, en réalité, si vous reculez
jusqu’au point , vous heurte-
rez le camion. À l’écran, il
semble que est plus près et
que est plus loin. Cepen-
dant, en réalité, la distance
jusqu’à et est la même,
et est plus loin que et .
Lorsque le véhicule
approche d’objets tridi-
mensionnels
A
B
A
A
C
AC
BAC

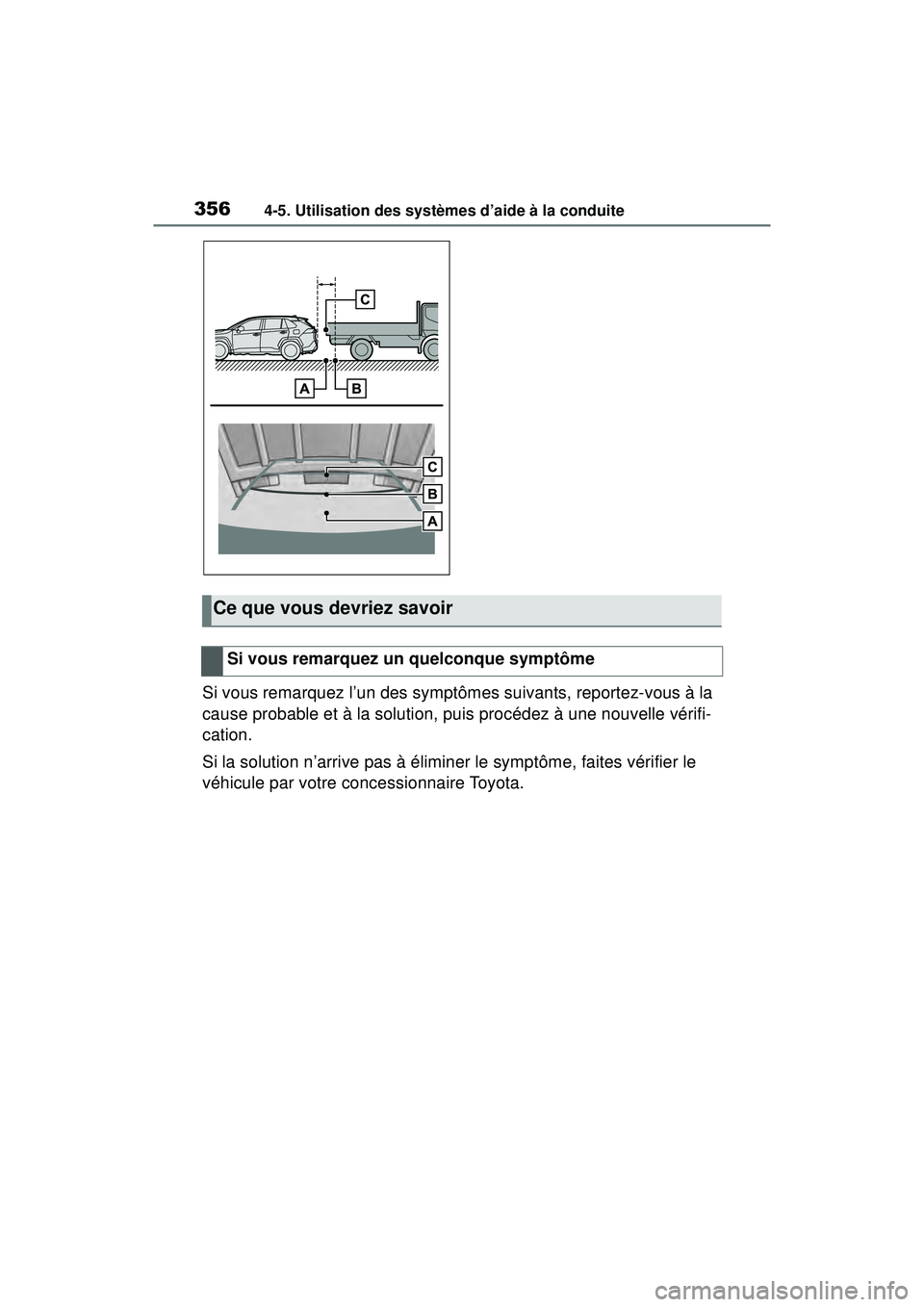

3564-5. Utilisation des systèmes d’aide à la conduite
Si vous remarquez l’un des symptômes suivants, reportez-vous à la
cause probable et à la solution, puis procédez à une nouvelle vérifi-
cation.
Si la solution n’arrive pas à éliminer le symptôme, faites vérifier le
véhicule par votre concessionnaire Toyota.
Ce que vous devriez savoir
Si vous remarquez un quelconque symptôme

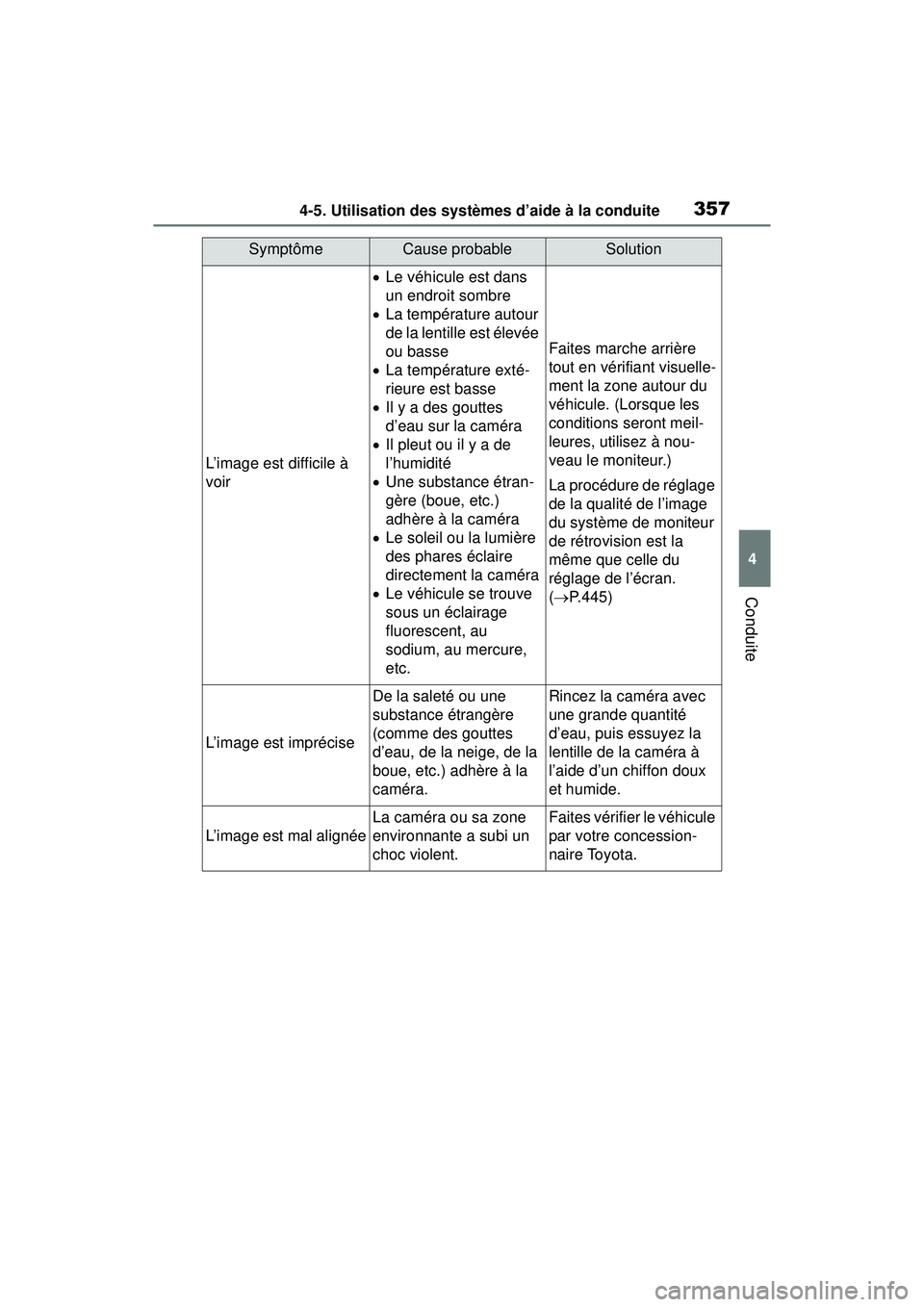

3574-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
SymptômeCause probableSolution
L’image est difficile à
voir
Le véhicule est dans
un endroit sombre
 La température autour
de la lentille est élevée
ou basse
 La température exté-
rieure est basse
 Il y a des gouttes
d’eau sur la caméra
 Il pleut ou il y a de
l’humidité
 Une substance étran-
gère (boue, etc.)
adhère à la caméra
 Le soleil ou la lumière
des phares éclaire
directement la caméra
 Le véhicule se trouve
sous un éclairage
fluorescent, au
sodium, au mercure,
etc.
Faites marche arrière
tout en vérifiant visuelle-
ment la zone autour du
véhicule. (Lorsque les
conditions seront meil-
leures, utilisez à nou-
veau le moniteur.)
La procédure de réglage
de la qualité de l’image
du système de moniteur
de rétrovision est la
même que celle du
réglage de l’écran.
( P.445)
L’image est imprécise
De la saleté ou une
substance étrangère
(comme des gouttes
d’eau, de la neige, de la
boue, etc.) adhère à la
caméra.Rincez la caméra avec
une grande quantité
d’eau, puis essuyez la
lentille de la caméra à
l’aide d’un chiffon doux
et humide.
L’image est mal alignée
La caméra ou sa zone
environnante a subi un
choc violent.Faites vérifier le véhicule
par votre concession-
naire Toyota.

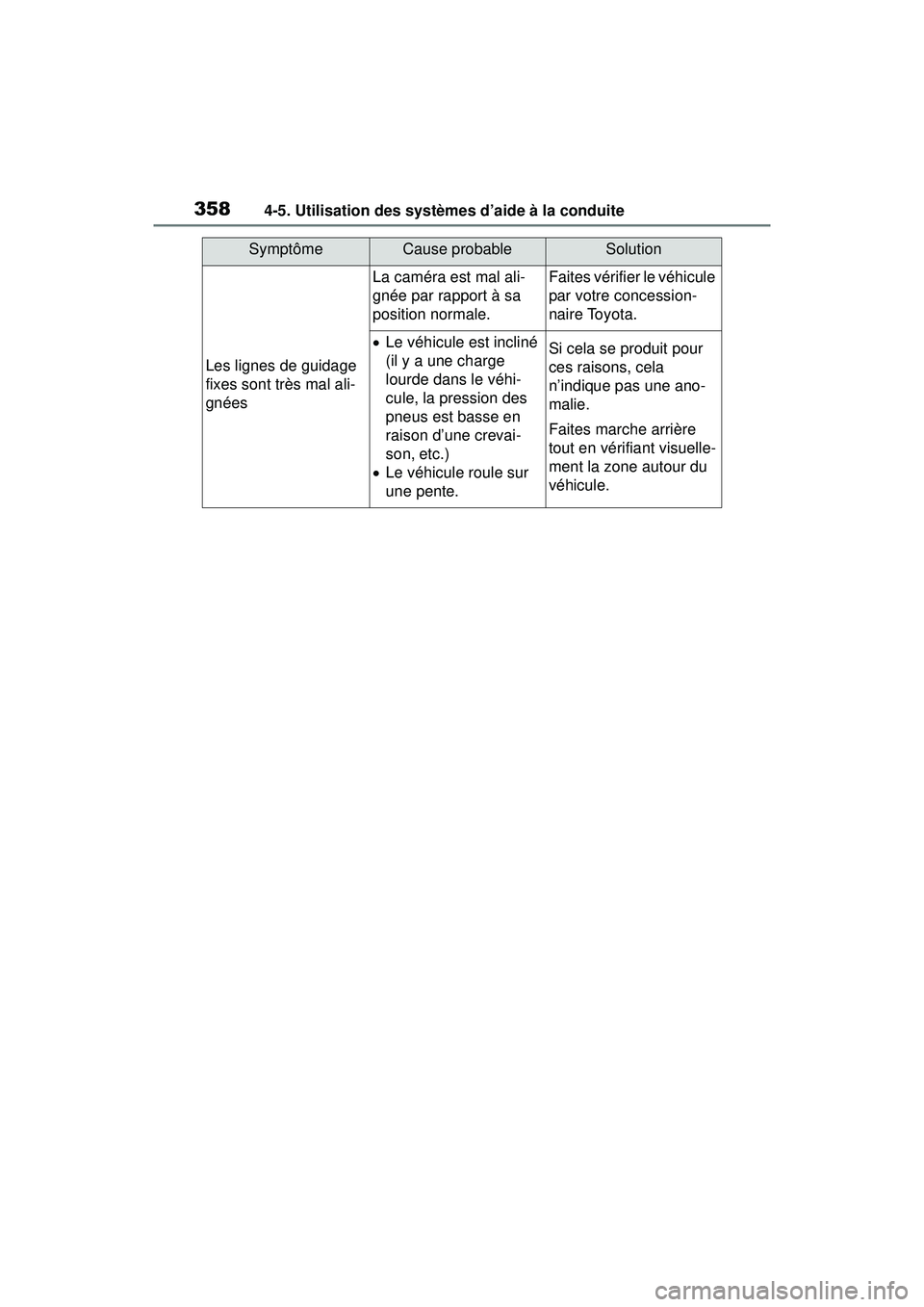

3584-5. Utilisation des systèmes d’aide à la conduite
Les lignes de guidage
fixes sont très mal ali-
gnées
La caméra est mal ali-
gnée par rapport à sa
position normale.Faites vérifier le véhicule
par votre concession-
naire Toyota.
Le véhicule est incliné
(il y a une charge
lourde dans le véhi-
cule, la pression des
pneus est basse en
raison d’une crevai-
son, etc.)
 Le véhicule roule sur
une pente.Si cela se produit pour
ces raisons, cela
n’indique pas une ano-
malie.
Faites marche arrière
tout en vérifiant visuelle-
ment la zone autour du
véhicule.
SymptômeCause probableSolution
