5996-3. Utilisation des dispositifs de rangement
6
Caractéristiques intérieures
Type B
■Retrait de la plaque de sépara-
tion
Libérez les griffes
■Installation du couvre-
bagages
1 Comprimez les deux extrémi-
tés du couvre-bagages et
insérez-les dans le renfonce-
ment pour les installer. 2
Tirez le couvre-bagages pour
le dérouler, puis arrimez-le
sur les ancrages.
■Retrait du couvre-bagages
1 Retirez le couvre-bagages
des ancrages gauche et
droit, puis laissez-le se
rétracter.
2 Comprimez l’extrémité du
couvre-bagages, puis soule-
vez le couvre-bagages.
Couvre-bagages (si le
véhicule en est doté)

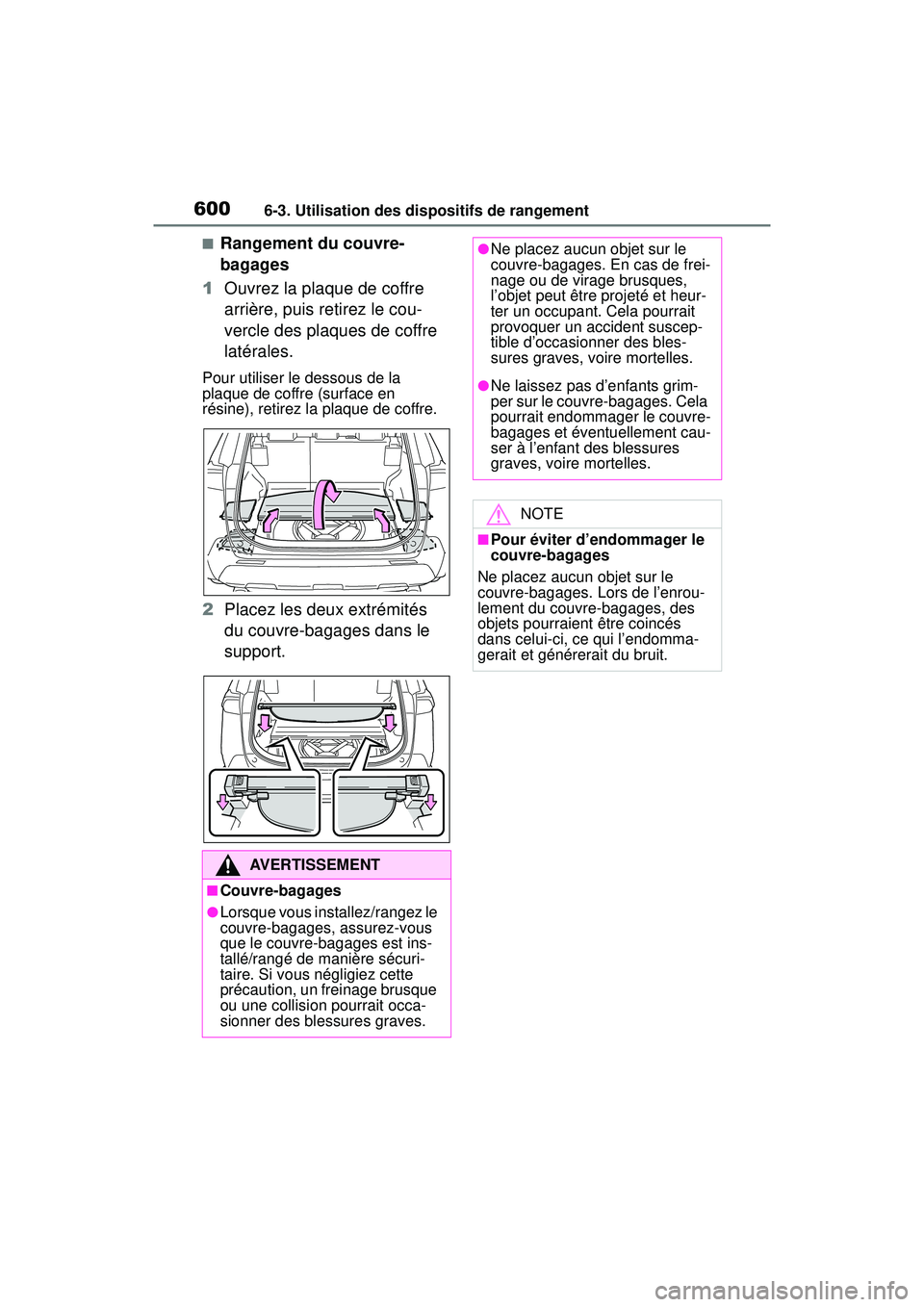

6006-3. Utilisation des dispositifs de rangement
■Rangement du couvre-
bagages
1 Ouvrez la plaque de coffre
arrière, puis retirez le cou-
vercle des plaques de coffre
latérales.
Pour utiliser le dessous de la
plaque de coffre (surface en
résine), retirez la plaque de coffre.
2Placez les deux extrémités
du couvre-bagages dans le
support.
AVERTISSEMENT
■Couvre-bagages
●Lorsque vous installez/rangez le
couvre-bagages, assurez-vous
que le couvre-bagages est ins-
tallé/rangé de manière sécuri-
taire. Si vous négligiez cette
précaution, un freinage brusque
ou une collision pourrait occa-
sionner des blessures graves.
●Ne placez aucun objet sur le
couvre-bagages. En cas de frei-
nage ou de virage brusques,
l’objet peut être projeté et heur-
ter un occupant. Cela pourrait
provoquer un accident suscep-
tible d’occasionner des bles-
sures graves, voire mortelles.
●Ne laissez pas d’enfants grim-
per sur le couvre-bagages. Cela
pourrait endommager le couvre-
bagages et éventuellement cau-
ser à l’enfant des blessures
graves, voire mortelles.
NOTE
■Pour éviter d’endommager le
couvre-bagages
Ne placez aucun objet sur le
couvre-bagages. Lors de l’enrou-
lement du couvre-bagages, des
objets pourraient être coincés
dans celui-ci, ce qui l’endomma-
gerait et générerait du bruit.

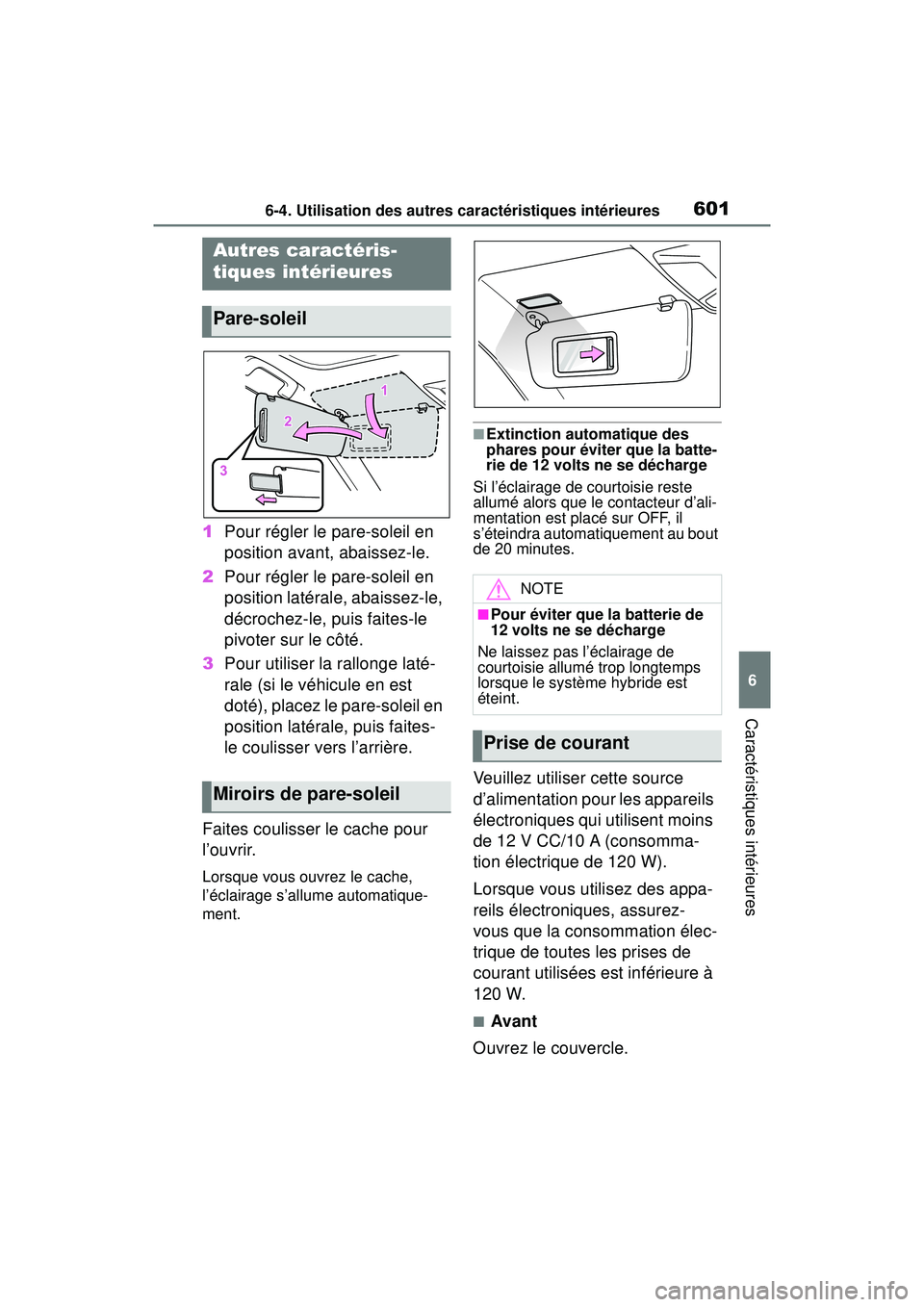

6016-4. Utilisation des autres caractéristiques intérieures
6
Caractéristiques intérieures
6-4 .Utilisatio n d es autre s c ara cté ristiqu es in térieure s
1Pour régler le pare-soleil en
position avant, abaissez-le.
2 Pour régler le pare-soleil en
position latérale, abaissez-le,
décrochez-le, puis faites-le
pivoter sur le côté.
3 Pour utiliser la rallonge laté-
rale (si le véhicule en est
doté), placez le pare-soleil en
position latérale, puis faites-
le coulisser vers l’arrière.
Faites coulisser le cache pour
l’ouvrir.
Lorsque vous ouvrez le cache,
l’éclairage s’allume automatique-
ment.
■Extinction automatique des
phares pour éviter que la batte-
rie de 12 volts ne se décharge
Si l’éclairage de courtoisie reste
allumé alors que le contacteur d’ali-
mentation est placé sur OFF, il
s’éteindra automatiquement au bout
de 20 minutes.
Veuillez utiliser cette source
d’alimentation pour les appareils
électroniques qui utilisent moins
de 12 V CC/10 A (consomma-
tion électrique de 120 W).
Lorsque vous utilisez des appa-
reils électroniques, assurez-
vous que la consommation élec-
trique de toutes les prises de
courant utilisées est inférieure à
120 W.
■Avant
Ouvrez le couvercle.
Autres caractéris-
tiques intérieures
Pare-soleil
Miroirs de pare-soleil
NOTE
■Pour éviter que la batterie de
12 volts ne se décharge
Ne laissez pas l’éclairage de
courtoisie allumé trop longtemps
lorsque le système hybride est
éteint.
Prise de courant

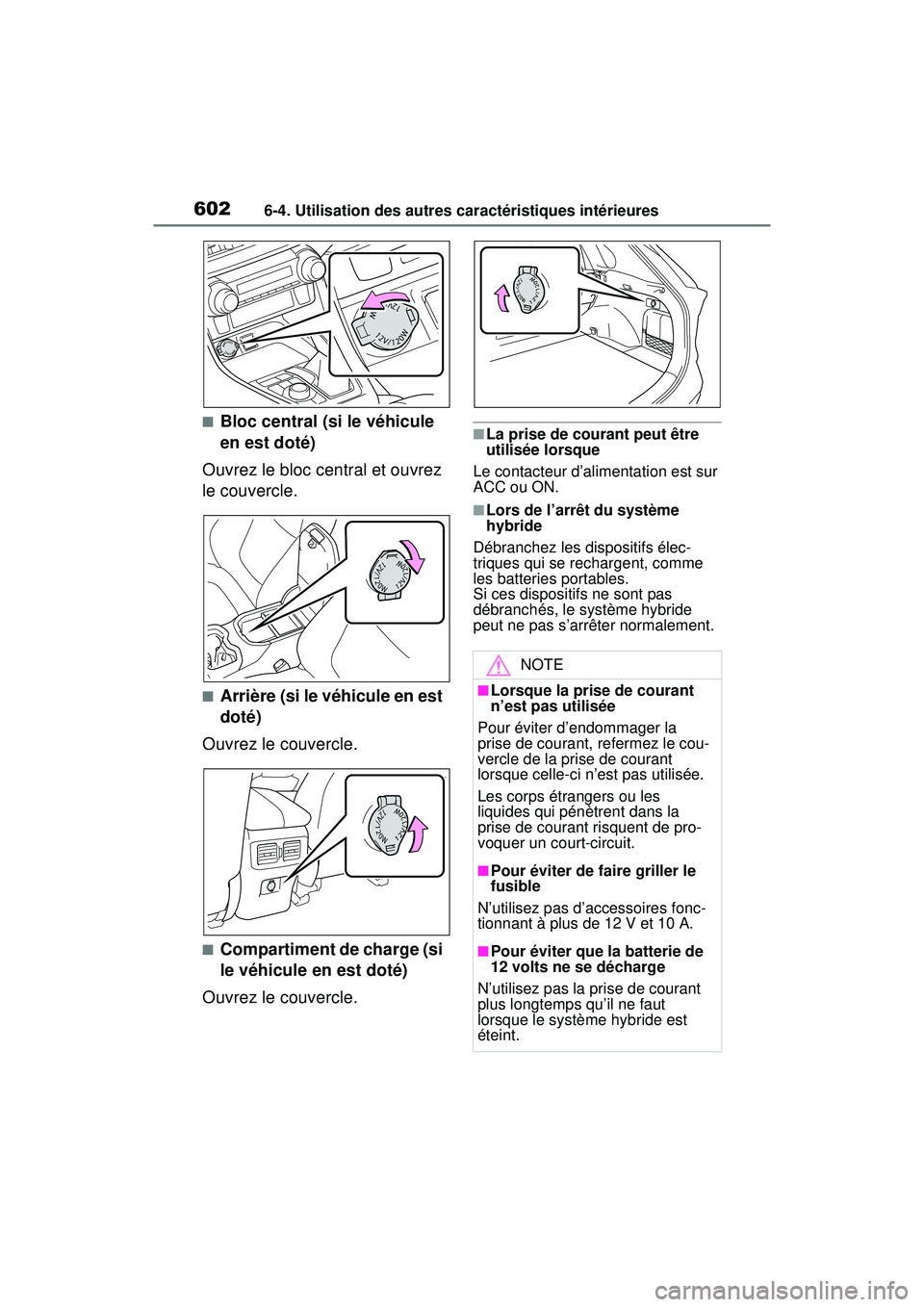

6026-4. Utilisation des autres caractéristiques intérieures
■Bloc central (si le véhicule
en est doté)
Ouvrez le bloc central et ouvrez
le couvercle.
■Arrière (si le véhicule en est
doté)
Ouvrez le couvercle.
■Compartiment de charge (si
le véhicule en est doté)
Ouvrez le couvercle.
■La prise de courant peut être
utilisée lorsque
Le contacteur d’alimentation est sur
ACC ou ON.
■Lors de l’arrêt du système
hybride
Débranchez les dispositifs élec-
triques qui se rechargent, comme
les batteries portables.
Si ces dispositifs ne sont pas
débranchés, le système hybride
peut ne pas s’arrêter normalement.
NOTE
■Lorsque la prise de courant
n’est pas utilisée
Pour éviter d’endommager la
prise de courant, refermez le cou-
vercle de la prise de courant
lorsque celle-ci n’est pas utilisée.
Les corps étrangers ou les
liquides qui pénètrent dans la
prise de courant risquent de pro-
voquer un court-circuit.
■Pour éviter de faire griller le
fusible
N’utilisez pas d’accessoires fonc-
tionnant à plus de 12 V et 10 A.
■Pour éviter que la batterie de
12 volts ne se décharge
N’utilisez pas la prise de courant
plus longtemps qu’il ne faut
lorsque le système hybride est
éteint.

6036-4. Utilisation des autres caractéristiques intérieures
6
Caractéristiques intérieures
Les ports de charge USB sont
utilisés pour fournir du courant
de 2,1 A à 5 V aux appareils
externes.
Les ports de charge USB sont
uniquement pour la charge. Ils
ne sont pas conçus pour le
transfert de données ni à
d’autres fins.
Selon l’appareil externe, il est
possible qu’il ne se charge pas
correctement. Reportez-vous au
manuel fourni avec l’appareil
avant d’utiliser un port de
charge USB.
■Utilisation des ports de
charge USB
Bloc central
Ouvrez le bloc central et ouvrez
le couvercle.
Arrière
Ouvrez le couvercle.
■Vous pouvez utiliser les ports
de charge USB lorsque
Le contacteur d’alimentation est sur
ACC ou ON.
■Situations dans lesquelles il est
possible que les ports de
charge USB ne fonctionnent
pas correctement
●Si un appareil consommant plus
de 2,1 A à 5 V est branché
●Si un appareil conçu pour commu-
niquer avec un ordinateur person-
nel, par exemple un périphérique
de stockage USB, est connecté
●Si l’appareil externe connecté est
désactivé (en fonction de l’appar-
eil)
●Si la température à l’intérieur du
véhicule est élevée, par exemple
après que le véhicule a été garé
au soleil
■À propos des appareils
externes connectés
En fonction de l’appareil externe
connecté, il est possible que la
charge soit parfois suspendue, et
qu’ensuite elle reprenne. Il ne s’agit
pas d’une défaillance.
Ports de charge USB (si le
véhicule en est doté)
NOTE
■Pour éviter d’endommager
les ports de charge USB
●N’insérez pas de corps étran-
gers dans les ports.

6046-4. Utilisation des autres caractéristiques intérieures
Un appareil portatif peut être
chargé simplement en plaçant
des appareils portatifs compa-
tibles avec la norme de charge
sans fil Qi selon le Wireless
Power Consortium, tels que des téléphones intelligents et des
batteries mobiles, etc. sur la
zone de charge.
Vous ne pouvez pas utiliser
cette fonction avec des appa-
reils portatifs qui sont plus
grands que la zone de charge.
De plus, selon l’appareil porta-
tif, il est possible que cela ne
fonctionne pas normalement.
Veuillez lire le manuel d’utilisa-
tion des appareils portatifs avant
de les utiliser.
■Le symbole “Qi”
Le symbole “Qi” est une marque
de commerce du Wireless
Power Consortium.
■Noms de toutes les pièces
Contacteur d’alimentation
NOTE
●Ne renversez pas d’eau ni
d’autres liquides dans les ports.
●Lorsque les ports de charge
USB ne sont pas utilisés, fer-
mez les couvercles. Si un corps
étranger ou du liquide pénètre
dans un port, cela peut provo-
quer un court-circuit.
●N’appliquez pas de force exces-
sive aux ports de charge USB et
ne les soumettez pas à un choc.
●Ne démontez pas les ports de
charge USB et ne les modifiez
pas.
■Pour éviter d’endommager
les appareils externes
●Ne laissez pas d’appareils
externes dans le véhicule. La
température pourrait augmen-
ter dans l’habitacle et endom-
mager un appareil externe.
●N’appuyez pas sur un appareil
externe ni sur le câble d’un
appareil externe lorsqu’il est
connecté et n’y appliquez pas
de force indue.
■Pour éviter que la batterie de
12 volts ne se décharge
N’utilisez pas les ports de charge
USB pendant une longue période
lorsque le système hybride est
arrêté.
Chargeur sans fil (si le
véhicule en est doté)
A

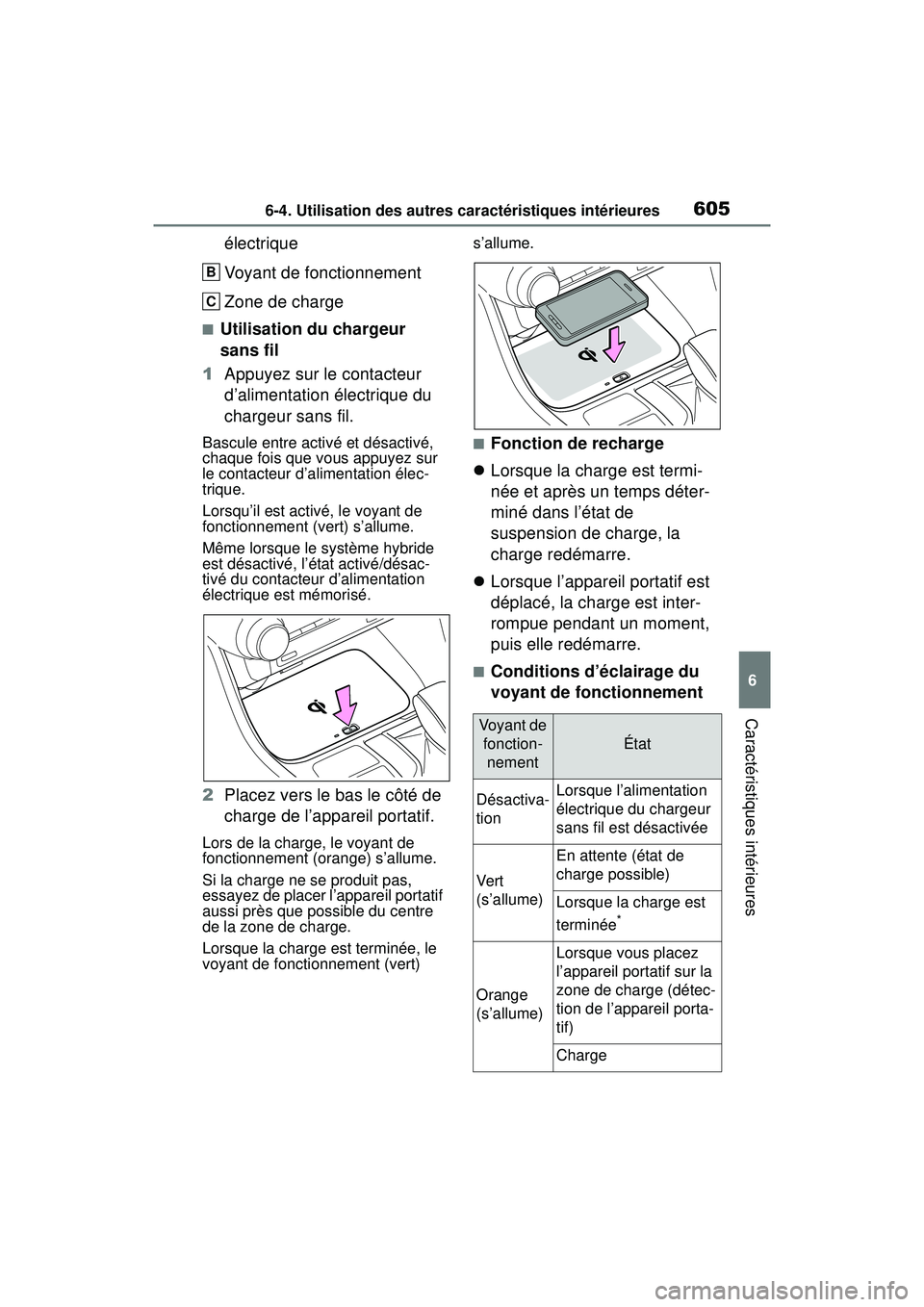

6056-4. Utilisation des autres caractéristiques intérieures
6
Caractéristiques intérieures
électrique
Voyant de fonctionnement
Zone de charge
■Utilisation du chargeur
sans fil
1 Appuyez sur le contacteur
d’alimentation électrique du
chargeur sans fil.
Bascule entre activé et désactivé,
chaque fois que vous appuyez sur
le contacteur d’alimentation élec-
trique.
Lorsqu’il est activé, le voyant de
fonctionnement (vert) s’allume.
Même lorsque le système hybride
est désactivé, l’état activé/désac-
tivé du contacteur d’alimentation
électrique est mémorisé.
2Placez vers le bas le côté de
charge de l’appareil portatif.
Lors de la charge, le voyant de
fonctionnement (orange) s’allume.
Si la charge ne se produit pas,
essayez de placer l’appareil portatif
aussi près que possible du centre
de la zone de charge.
Lorsque la charge est terminée, le
voyant de fonctionnement (vert) s’allume.
■Fonction de recharge
 Lorsque la charge est termi-
née et après un temps déter-
miné dans l’état de
suspension de charge, la
charge redémarre.
 Lorsque l’appareil portatif est
déplacé, la charge est inter-
rompue pendant un moment,
puis elle redémarre.
■Conditions d’éclairage du
voyant de fonctionnement
B
C
Vo ya n t d e
fonction-nement
État
Désactiva-
tionLorsque l’alimentation
électrique du chargeur
sans fil est désactivée
Ve rt
(s’allume)
En attente (état de
charge possible)
Lorsque la charge est
terminée
*
Orange
(s’allume)
Lorsque vous placez
l’appareil portatif sur la
zone de charge (détec-
tion de l’appareil porta-
tif)
Charge

6066-4. Utilisation des autres caractéristiques intérieures
*: Selon l’appareil portatif et dans
certains cas, le voyant de fonc-
tionnement restera allumé en
orange même après la fin de la
charge.
 Lorsque le voyant de fonction-
nement clignote
Lorsqu’une erreur se produit, le
voyant de fonctionnement cli-
gnote en orange.
Gérez l’erreur en fonction des
tableaux suivants.
• Clignotement à répétition une fois par seconde (orange)
• Clignote à répétition 3 fois de manière continue (orange)
• Clignote à répétition 4 fois de manière continue (orange)
■Vous pouvez utiliser le char-
geur sans fil lorsque
Le contacteur d’alimentation est sur
ACC ou ON.
■Appareils portatifs utilisables
La norme de charge sans fil Qi peut
être utilisée sur des appareils com-
patibles.
Toutefois, tous les appareils de
norme Qi et leur compatibilité ne
sont pas garantis.
À commencer par les téléphones
mobiles et les téléphones intelli-
gents, elle est prévue pour des
appareils portatifs ayant une alimen-
tation électrique de faible puissance
de 5 W maximum.
■Lorsque des étuis et des acces-
soires sont fixés aux appareils
portatifs
N’effectuez pas de charge dans des
situations où un étui et des acces-
soires ne permettant pas de gérer
Qi sont fixés à l’appareil portatif.
Selon le type d’étui et d’accessoire,
il peut s’avérer impossible d’effec-
tuer une charge. Lorsque la charge
ne s’effectue pas même en ayant
l’appareil portatif placé dans la zone
de charge, retirez l’étui et les acces-
soires.
■La charge provoque des para-
sites sur la radio AM
Désactivez le chargeur sans fil et
vérifiez que les parasites ont dimi-
nué. Si les parasites diminuent,
appuyez sur le contacteur d’alimen-
tation électrique du chargeur sans fil
de façon continue pendant
Causes soup- çonnéesProcédure à suivre
Échec de com-
munication entre
le véhicule et le
chargeur.Contactez votre
concessionnaire
To y o t a .
Causes soup-çonnéesProcédure à suivre
Un corps étran-
ger se trouve
entre l’appareil
portatif et la zone
de charge.Retirez le corps
étranger situé
entre l’appareil
portatif et la zone
de charge.
L’appareil portatif
est désynchro-
nisé en raison du
déplacement de
l’appareil du
centre de la zone
de charge.
Placez l’appareil
portatif près du
centre de la zone
de charge.
Causes soup-çonnéesProcédure à suivre
Élévation de la
température à
l’intérieur du
chargeur sans fil.Arrêtez immédia-
tement la charge
et démarrez-la
après un
moment.
