2019 TOYOTA RAV4 HYBRID Manuel du propriétaire (in French)

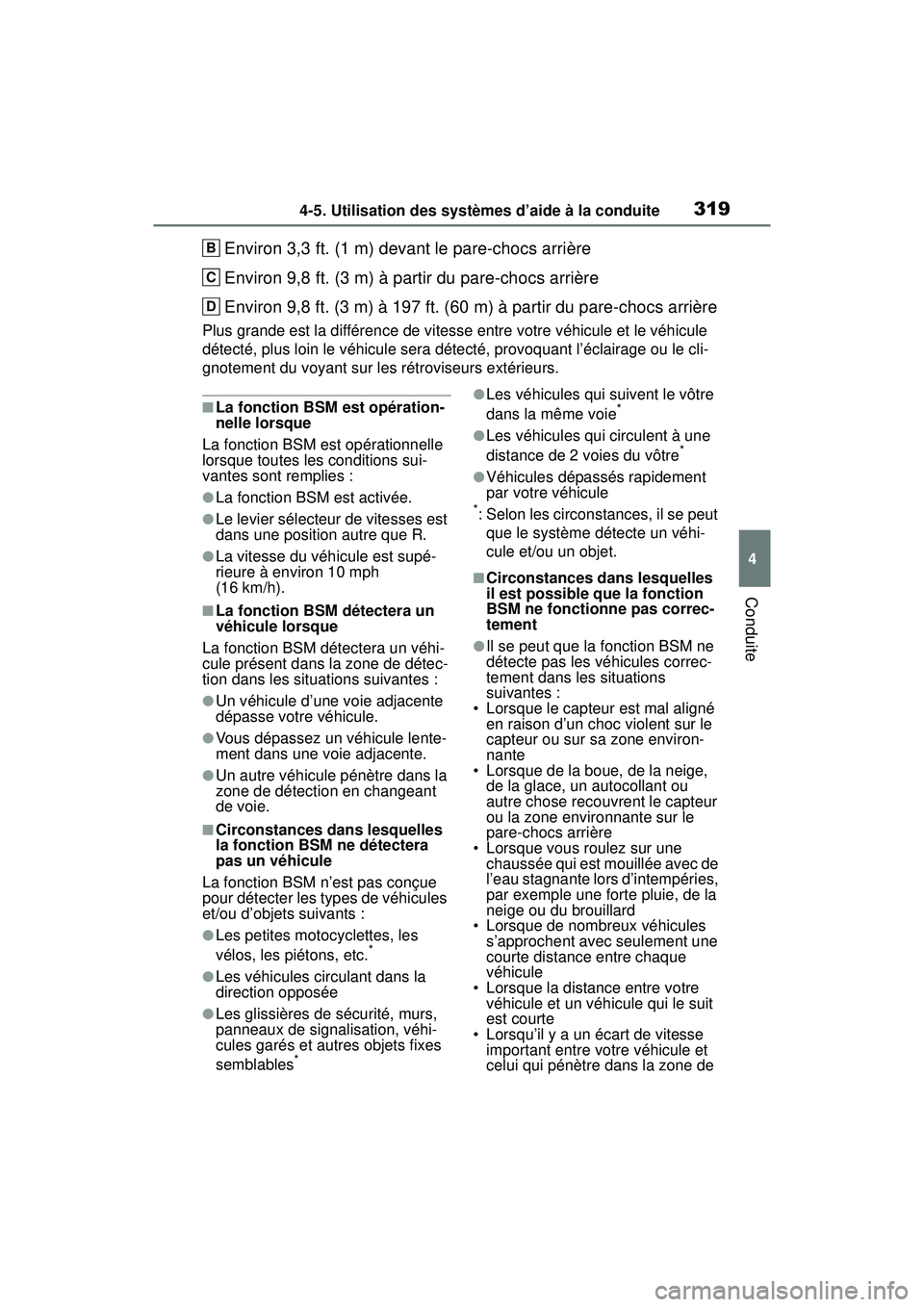

3194-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
Environ 3,3 ft. (1 m) devant le pare-chocs arrière
Environ 9,8 ft. (3 m) à partir du pare-chocs arrière
Environ 9,8 ft. (3 m) à 197 ft. (60 m) à partir du pare-chocs arrière
Plus grande est la différence de vitesse entre votre véhicule et le véhicule
détecté, plus loin le véhicule sera détecté, provoquant l’éclairage ou le cli-
gnotement du voyant sur les rétroviseurs extérieurs.
■La fonction BSM est opération-
nelle lorsque
La fonction BSM est opérationnelle
lorsque toutes les conditions sui-
vantes sont remplies :
●La fonction BSM est activée.
●Le levier sélecteur de vitesses est
dans une position autre que R.
●La vitesse du véhicule est supé-
rieure à environ 10 mph
(16 km/h).
■La fonction BSM détectera un
véhicule lorsque
La fonction BSM détectera un véhi-
cule présent dans la zone de détec-
tion dans les situations suivantes :
●Un véhicule d’une voie adjacente
dépasse votre véhicule.
●Vous dépassez un véhicule lente-
ment dans une voie adjacente.
●Un autre véhicule pénètre dans la
zone de détection en changeant
de voie.
■Circonstances dans lesquelles
la fonction BSM ne détectera
pas un véhicule
La fonction BSM n’est pas conçue
pour détecter les types de véhicules
et/ou d’objets suivants :
●Les petites motocyclettes, les
vélos, les piétons, etc.*
●Les véhicules circulant dans la
direction opposée
●Les glissières de sécurité, murs,
panneaux de signalisation, véhi-
cules garés et autres objets fixes
semblables
*
●Les véhicules qui suivent le vôtre
dans la même voie*
●Les véhicules qui circulent à une
distance de 2 voies du vôtre*
●Véhicules dépassés rapidement
par votre véhicule
*: Selon les circonstances, il se peut que le système détecte un véhi-
cule et/ou un objet.
■Circonstances dans lesquelles
il est possible que la fonction
BSM ne fonctionne pas correc-
tement
●Il se peut que la fonction BSM ne
détecte pas les véhicules correc-
tement dans les situations
suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque de la boue, de la neige, de la glace, un autocollant ou
autre chose recouvrent le capteur
ou la zone environnante sur le
pare-chocs arrière
• Lorsque vous roulez sur une chaussée qui est mouillée avec de
l’eau stagnante lors d’intempéries,
par exemple une forte pluie, de la
neige ou du brouillard
• Lorsque de nombreux véhicules
s’approchent avec seulement une
courte distance entre chaque
véhicule
• Lorsque la distance entre votre véhicule et un véhicule qui le suit
est courte
• Lorsqu’il y a un écart de vitesse important entre votre véhicule et
celui qui pénètre dans la zone de
B
C
D

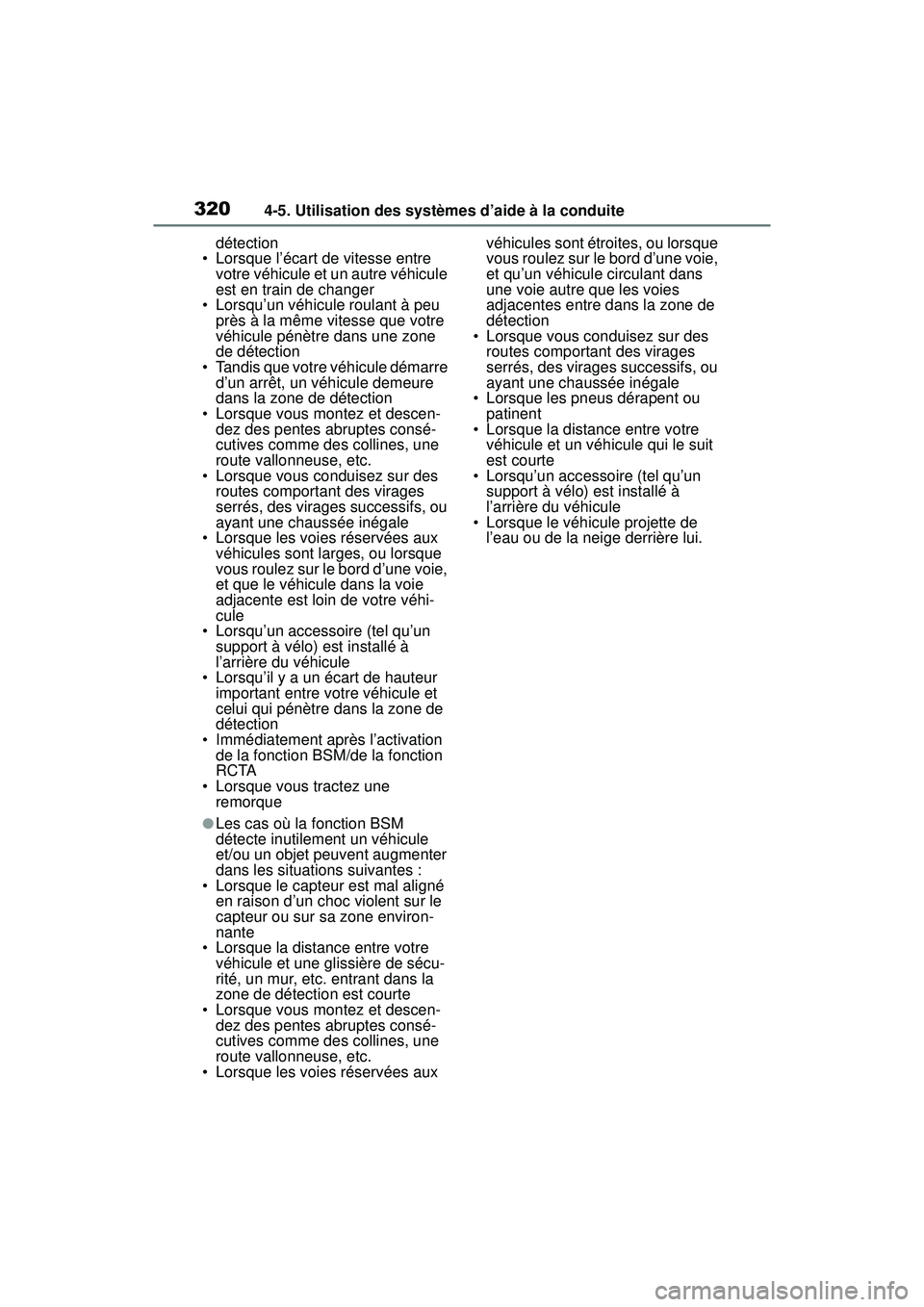

3204-5. Utilisation des systèmes d’aide à la conduite
détection
• Lorsque l’écart de vitesse entre votre véhicule et un autre véhicule
est en train de changer
• Lorsqu’un véhicule roulant à peu près à la même vitesse que votre
véhicule pénètre dans une zone
de détection
• Tandis que votre véhicule démarre
d’un arrêt, un véhicule demeure
dans la zone de détection
• Lorsque vous montez et descen-
dez des pentes abruptes consé-
cutives comme des collines, une
route vallonneuse, etc.
• Lorsque vous conduisez sur des routes comportant des virages
serrés, des virages successifs, ou
ayant une chaussée inégale
• Lorsque les voies réservées aux véhicules sont larges, ou lorsque
vous roulez sur le bord d’une voie,
et que le véhicule dans la voie
adjacente est loin de votre véhi-
cule
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
• Lorsqu’il y a un écart de hauteur important entre votre véhicule et
celui qui pénètre dans la zone de
détection
• Immédiatement après l’activation
de la fonction BSM/de la fonction
RCTA
• Lorsque vous tractez une
remorque
●Les cas où la fonction BSM
détecte inutilement un véhicule
et/ou un objet peuvent augmenter
dans les situations suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque la distance entre votre
véhicule et une glissière de sécu-
rité, un mur, etc. entrant dans la
zone de détection est courte
• Lorsque vous montez et descen- dez des pentes abruptes consé-
cutives comme des collines, une
route vallonneuse, etc.
• Lorsque les voies réservées aux véhicules sont étroites, ou lorsque
vous roulez sur le bord d’une voie,
et qu’un véhicule circulant dans
une voie autre que les voies
adjacentes entre dans la zone de
détection
• Lorsque vous conduisez sur des routes comportant des virages
serrés, des virages successifs, ou
ayant une chaussée inégale
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance entre votre véhicule et un véhicule qui le suit
est courte
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
• Lorsque le véhicule projette de l’eau ou de la neige derrière lui.

3214-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Fonctionnement de la fonc-
tion RCTA
La fonction RCTA utilise des
capteurs radars pour détecter
les véhicules approchant de la
droite ou de la gauche à l’arrière
du véhicule. Elle alerte le
conducteur de la présence de
tels véhicules en faisant cligno-
ter les voyants sur les rétrovi-
seurs extérieurs et retentir un
avertisseur sonore.
Véhicules approchant
Zones de détection
■Affichage de l’icône RCTA
(si le véhicule en est doté)
Lorsque le système détecte un
véhicule approchant de la droite
ou de la gauche à l’arrière du
véhicule, les éléments suivants
s’affichent sur l’écran du sys-
tème de navigation (si le véhi-
cule en est doté) ou sur l’écran
du système multimédia (si le
véhicule en est doté). 
Lorsque le moniteur du sys-
tème d’aide au stationnement
Toyota (si le véhicule en est
doté) est affiché
 Lorsque le moniteur à vue
panoramique (si le véhicule
en est doté) est affiché
: La fonction RCTA subit une
défaillance ( P.315)
■Les zones de détection de
la fonction RCTA
Les zones dans lesquelles les
véhicules peuvent être détectés
sont exposées ci-dessous dans
les grandes lignes.
La fonction Alerte de trafic
transversal arrière (si le
véhicule en est doté)
A
B

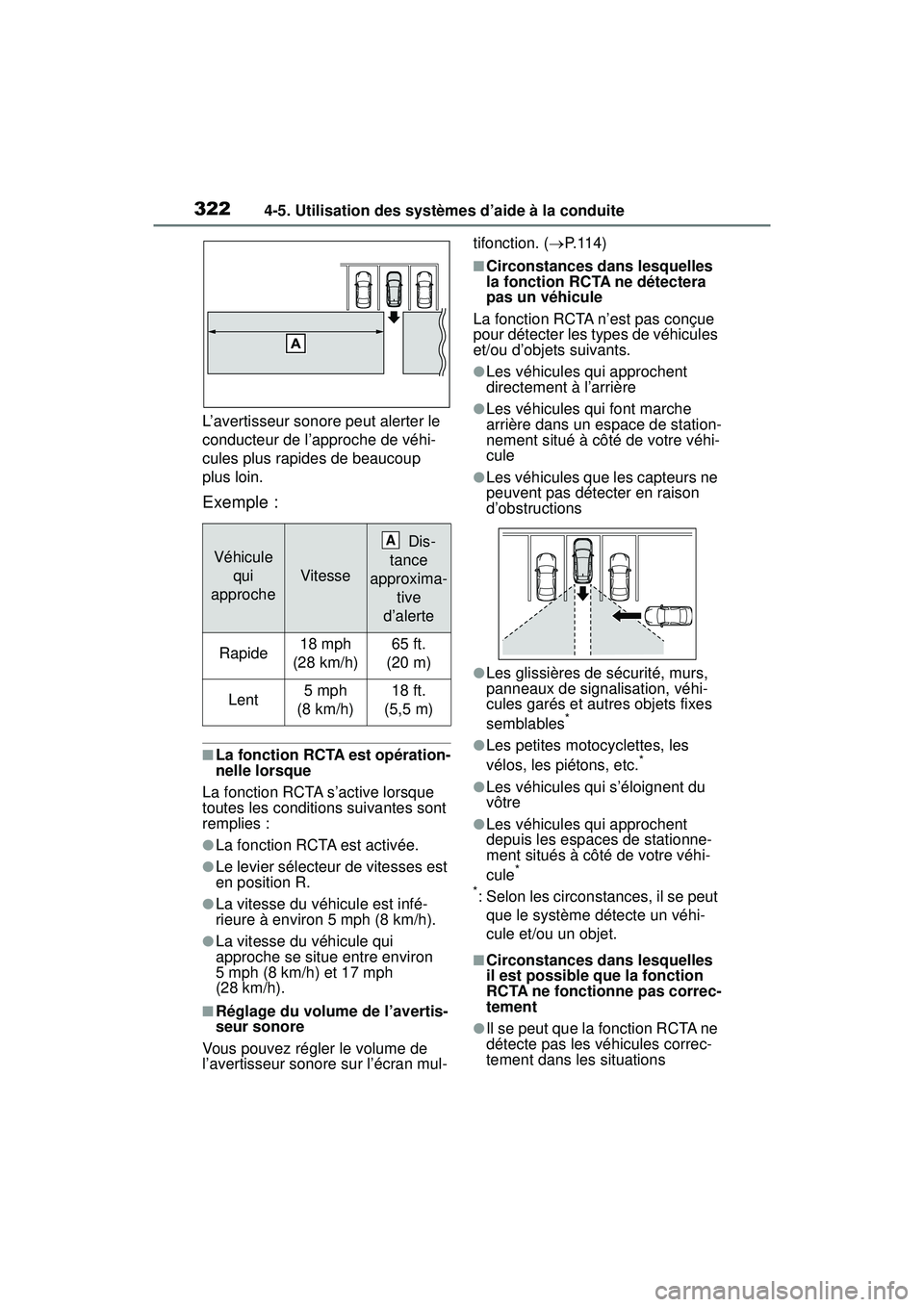

3224-5. Utilisation des systèmes d’aide à la conduite
L’avertisseur sonore peut alerter le
conducteur de l’approche de véhi-
cules plus rapides de beaucoup
plus loin.
Exemple :
■La fonction RCTA est opération-
nelle lorsque
La fonction RCTA s’active lorsque
toutes les conditions suivantes sont
remplies :
●La fonction RCTA est activée.
●Le levier sélecteur de vitesses est
en position R.
●La vitesse du véhicule est infé-
rieure à environ 5 mph (8 km/h).
●La vitesse du véhicule qui
approche se situe entre environ
5 mph (8 km/h) et 17 mph
(28 km/h).
■Réglage du volume de l’avertis-
seur sonore
Vous pouvez régler le volume de
l’avertisseur sonore sur l’écran mul- tifonction. (
P.114)
■Circonstances dans lesquelles
la fonction RCTA ne détectera
pas un véhicule
La fonction RCTA n’est pas conçue
pour détecter les types de véhicules
et/ou d’objets suivants.
●Les véhicules qui approchent
directement à l’arrière
●Les véhicules qui font marche
arrière dans un espace de station-
nement situé à côté de votre véhi-
cule
●Les véhicules que les capteurs ne
peuvent pas détecter en raison
d’obstructions
●Les glissières de sécurité, murs,
panneaux de signalisation, véhi-
cules garés et autres objets fixes
semblables
*
●Les petites motocyclettes, les
vélos, les piétons, etc.*
●Les véhicules qui s’éloignent du
vôtre
●Les véhicules qui approchent
depuis les espaces de stationne-
ment situés à côté de votre véhi-
cule
*
*
: Selon les circonstances, il se peut que le système détecte un véhi-
cule et/ou un objet.
■Circonstances dans lesquelles
il est possible que la fonction
RCTA ne fonctionne pas correc-
tement
●Il se peut que la fonction RCTA ne
détecte pas les véhicules correc-
tement dans les situations
Véhicule qui
approche
Vitesse
Dis-
tance
approxima- tive
d’alerte
Rapide18 mph
(28 km/h)65 ft.
(20 m)
Lent5mph
(8 km/h)18 ft.
(5,5 m)
A

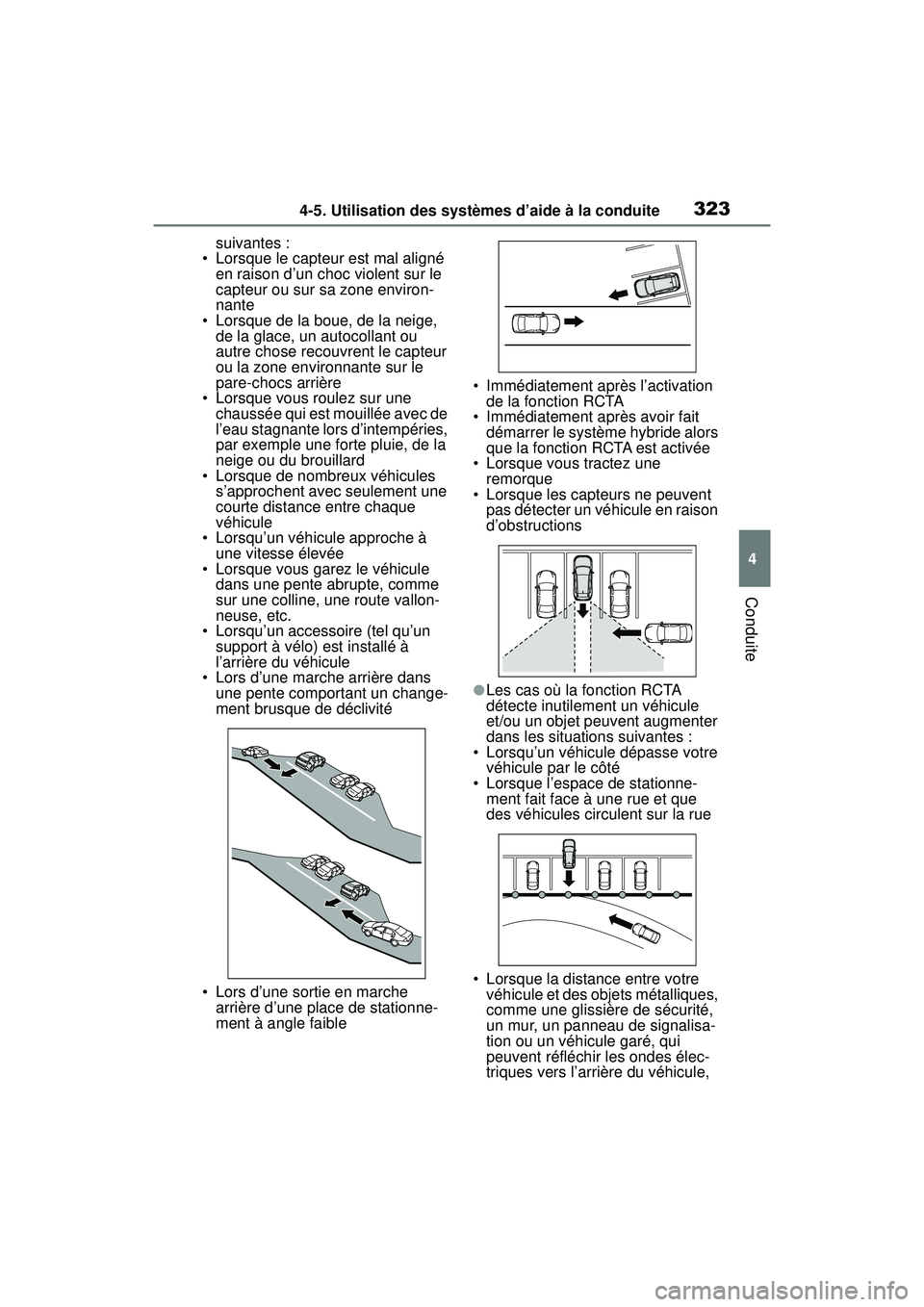

3234-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
suivantes :
• Lorsque le capteur est mal aligné en raison d’un choc violent sur le
capteur ou sur sa zone environ-
nante
• Lorsque de la boue, de la neige,
de la glace, un autocollant ou
autre chose recouvrent le capteur
ou la zone environnante sur le
pare-chocs arrière
• Lorsque vous roulez sur une chaussée qui est mouillée avec de
l’eau stagnante lors d’intempéries,
par exemple une forte pluie, de la
neige ou du brouillard
• Lorsque de nombreux véhicules s’approchent avec seulement une
courte distance entre chaque
véhicule
• Lorsqu’un véhicule approche à une vitesse élevée
• Lorsque vous garez le véhicule dans une pente abrupte, comme
sur une colline, une route vallon-
neuse, etc.
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
• Lors d’une marche arrière dans une pente comportant un change-
ment brusque de déclivité
• Lors d’une sortie en marche arrière d’une place de stationne-
ment à angle faible • Immédiatement après l’activation
de la fonction RCTA
• Immédiatement après avoir fait
démarrer le système hybride alors
que la fonction RCTA est activée
• Lorsque vous tractez une
remorque
• Lorsque les capteurs ne peuvent pas détecter un véhicule en raison
d’obstructions
●Les cas où la fonction RCTA
détecte inutilement un véhicule
et/ou un objet peuvent augmenter
dans les situations suivantes :
• Lorsqu’un véhicule dépasse votre véhicule par le côté
• Lorsque l’espace de stationne-
ment fait face à une rue et que
des véhicules circulent sur la rue
• Lorsque la distance entre votre véhicule et des objets métalliques,
comme une glissière de sécurité,
un mur, un panneau de signalisa-
tion ou un véhicule garé, qui
peuvent réfléchir les ondes élec-
triques vers l’arrière du véhicule,

3244-5. Utilisation des systèmes d’aide à la conduite
est courte
• Lorsqu’un accessoire (tel qu’un support à vélo) est installé à
l’arrière du véhicule
*: Si le véhicule en est doté
■Emplacement et types des
capteurs
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Système intuitif d’aide
au stationnement
*
Lorsque vous garez votre
véhicule en parallèle ou que
vous entrez dans un garage,
la distance entre votre véhi-
cule et des objets (par
exemple, un mur) est calcu-
lée par les capteurs; vous
en êtes informé par l’inter-
médiaire de l’écran multi-
fonction, de l’écran du
système de navigation ou
de l’écran du système multi-
média, et d’un avertisseur
sonore. Vérifiez toujours la
zone environnante lorsque
vous utilisez ce système.
Composants du système
A
B
C
D

3254-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
■Affichage (écran multifonc-
tion)
Lorsque les capteurs détectent
un objet, par exemple un mur,
un graphique s’affiche sur
l’écran multifonction selon la
position et la distance de l’objet.
Détection par le capteur
d’angle avant
Détection par le capteur cen-
tral avant
*1
Détection par le capteur
d’angle arrière
*2
Détection par le capteur cen-
tral arrière
*2
*1: S’affiche lorsque le levier sélec-teur de vitesses est en position
de conduite
*2: S’affiche lorsque le levier sélec-teur de vitesses est en position R
■Affichage (écran du sys-
tème audio)
Lorsque les capteurs détectent
un objet, par exemple un mur,
un graphique s’affiche sur
l’écran du système de naviga-
tion (si le véhicule en est doté)
ou l’écran du système multimé- dia (si le véhicule en est doté)
selon la position et la distance
de l’objet.

Lorsque le moniteur du sys-
tème d’aide au stationnement
Toyota (si le véhicule en est
doté) est affiché
Lorsqu’un obstacle est détecté, un
croquis s’affiche dans le coin supé-
rieur de l’écran.
Lorsque le moniteur à vue
panoramique (si le véhicule
en est doté) est affiché
Vue panoramique*
Lorsque le moniteur à vue pano-
ramique est affiché, un gra-
phique s’affiche.
*: Lorsqu’un obstacle est détecté
pendant que l’affichage agrandi
est à l’écran, un croquis s’affiche
dans le coin supérieur de l’écran.
A
B
C
D

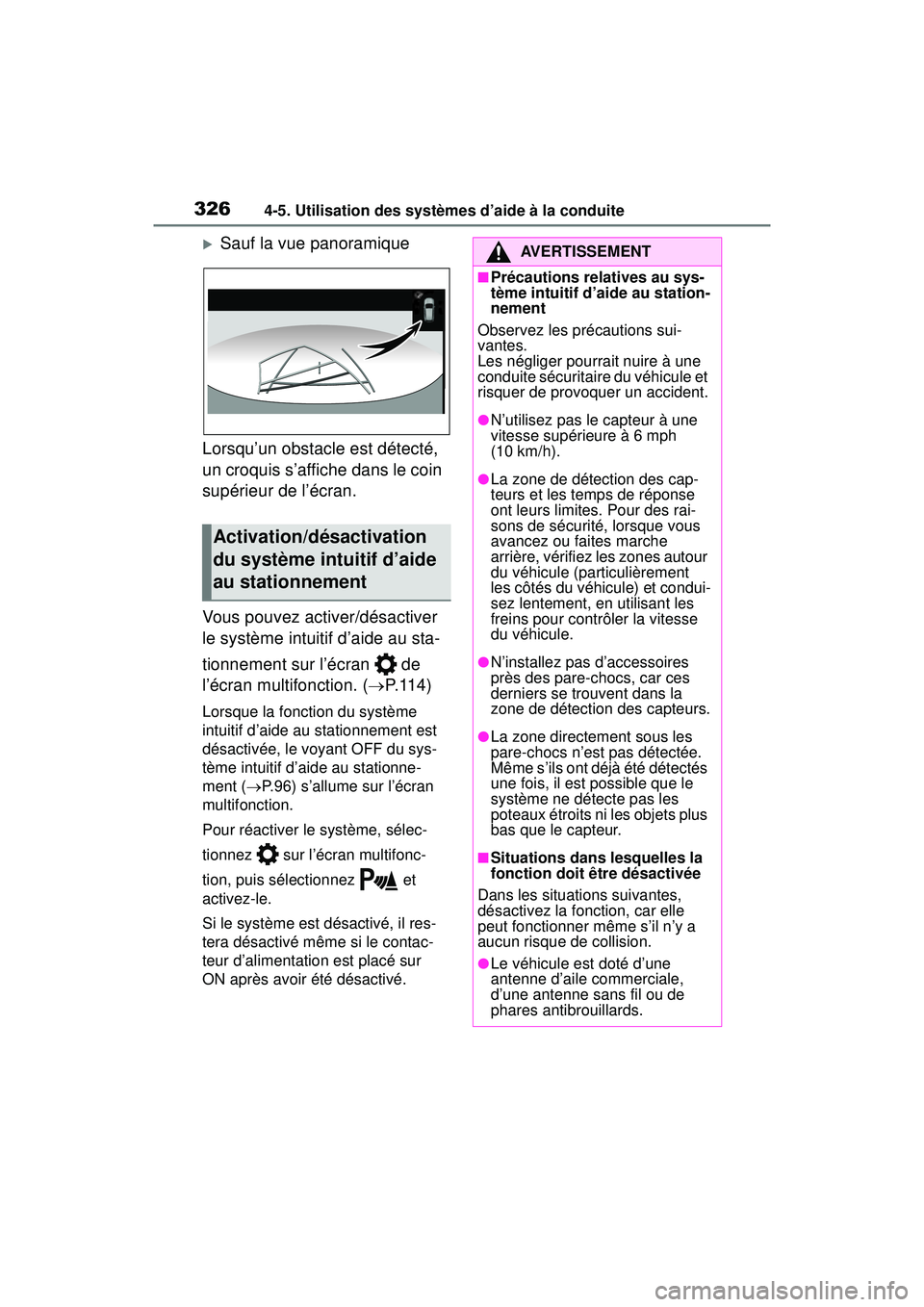

3264-5. Utilisation des systèmes d’aide à la conduite
Sauf la vue panoramique
Lorsqu’un obstacle est détecté,
un croquis s’affiche dans le coin
supérieur de l’écran.
Vous pouvez activer/désactiver
le système intuitif d’aide au sta-
tionnement sur l’écran de
l’écran multifonction. ( P.114)
Lorsque la fonction du système
intuitif d’aide au stationnement est
désactivée, le voyant OFF du sys-
tème intuitif d’aide au stationne-
ment ( P.96) s’allume sur l’écran
multifonction.
Pour réactiver le système, sélec-
tionnez sur l’écran multifonc-
tion, puis sélectionnez et
activez-le.
Si le système est désactivé, il res-
tera désactivé même si le contac-
teur d’alimentation est placé sur
ON après avoir été désactivé.
Activation/désactivation
du système intuitif d’aide
au stationnement
AVERTISSEMENT
■Précautions relatives au sys-
tème intuitif d’aide au station-
nement
Observez les précautions sui-
vantes.
Les négliger pourrait nuire à une
conduite sécuritaire du véhicule et
risquer de provoquer un accident.
●N’utilisez pas le capteur à une
vitesse supérieure à 6 mph
(10 km/h).
●La zone de détection des cap-
teurs et les temps de réponse
ont leurs limites. Pour des rai-
sons de sécurité, lorsque vous
avancez ou faites marche
arrière, vérifiez les zones autour
du véhicule (particulièrement
les côtés du véhicule) et condui-
sez lentement, en utilisant les
freins pour contrôler la vitesse
du véhicule.
●N’installez pas d’accessoires
près des pare-chocs, car ces
derniers se trouvent dans la
zone de détection des capteurs.
●La zone directement sous les
pare-chocs n’est pas détectée.
Même s’ils ont déjà été détectés
une fois, il est possible que le
système ne détecte pas les
poteaux étroits ni les objets plus
bas que le capteur.
■Situations dans lesquelles la
fonction doit être désactivée
Dans les situations suivantes,
désactivez la fonction, car elle
peut fonctionner même s’il n’y a
aucun risque de collision.
●Le véhicule est doté d’une
antenne d’aile commerciale,
d’une antenne sans fil ou de
phares antibrouillards.
