2019 TOYOTA RAV4 HYBRID Manuel du propriétaire (in French)

952-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
*1: Ces lampes s’allument lorsque le contacteur d’alimentation est
placé sur ON pour indiquer
qu’une vérification de système
est en cours. Elles s’éteindront
après l’activation du système
hybride ou au bout de quelques
secondes. Si la lampe ne
s’allume pas ou si elle s’éteint,
cela peut indiquer la défaillance
d’un système. Faites vérifier le
véhicule par votre concession-
naire Toyota.
*2: Cette lampe s’allume sur l’écran multifonction avec un message.
*3: Le voyant OFF du système intui-tif d’aide au stationnement
s’allume lorsque le contacteur
d’alimentation est placé sur ON
alors que la fonction du système
intuitif d’aide au stationnement est activée. Il s’éteindra au bout
de quelques secondes.

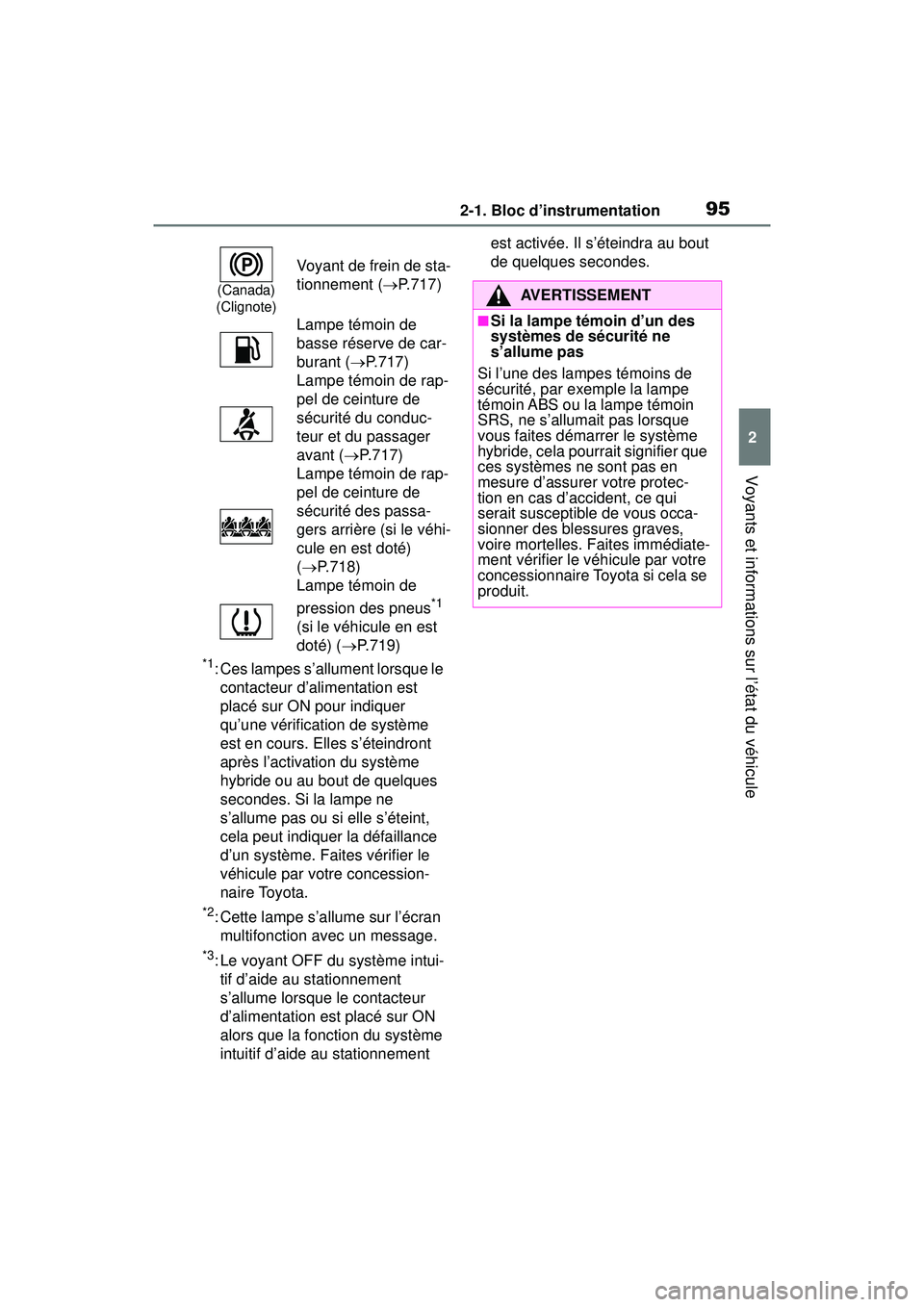

(Canada)
(Clignote)
Voyant de frein de sta-
tionnement ( P.717)
Lampe témoin de
basse réserve de car-
burant ( P.717)
Lampe témoin de rap-
pel de ceinture de
sécurité du conduc-
teur et du passager
avant ( P.717)
Lampe témoin de rap-
pel de ceinture de
sécurité des passa-
gers arrière (si le véhi-
cule en est doté)
(  P.718)
Lampe témoin de
pression des pneus
*1
(si le véhicule en est
doté) ( P.719)
AVERTISSEMENT
■Si la lampe témoin d’un des
systèmes de sécurité ne
s’allume pas
Si l’une des lampes témoins de
sécurité, par exemple la lampe
témoin ABS ou la lampe témoin
SRS, ne s’allumait pas lorsque
vous faites démarrer le système
hybride, cela pourrait signifier que
ces systèmes ne sont pas en
mesure d’assurer votre protec-
tion en cas d’accident, ce qui
serait susceptible de vous occa-
sionner des blessures graves,
voire mortelles. Faites immédiate-
ment vérifier le véhicule par votre
concessionnaire Toyota si cela se
produit.

962-1. Bloc d’instrumentation
Les voyants informent le
conducteur de l’état de fonction-
nement des différents systèmes
du véhicule.
Vo y a n t s
Voyant de clignotant
( P.248)
(États-
Unis)
Voyant des phares
(  P.255)
(Canada)
Voyant des feux arrière
( P.255)
Voyant des feux de route
(  P.258)
Voyant de la fonction
automatique des feux de
route ( P.259)
Voyant des phares anti-
brouillards (si le véhicule
en est doté) ( P.262)
Voyant du système
Smart key
*1 (si le véhi-
cule en est doté)
(  P.236)
Voyant du régulateur de
vitesse ( P.301)
Voyant du régulateur de
vitesse dynamique à
radar ( P.301)
Voyant “SET” du régula-
teur de vitesse ( P.301)
Voyant LTA
*2 (  P.292)
Voyant OFF du système
intuitif d’aide au station-
nement
*3, 4 (si le véhicule
en est doté) ( P.326)
Voyant PKSB OFF*3, 5 (si
le véhicule en est doté)
(  P.333)
(Clignote)
Voyant de dérapage*5
(  P. 4 1 1 )
Voyant VSC OFF
*3, 5
(  P.412)
Lampe témoin PCS
*3, 5
(  P.280)
Voyants BSM sur les
rétroviseurs extérieurs
*5,
6
(si le véhicule en est
doté) ( P.314)
Voyant BSM (si le véhi-
cule en est doté)
(  P.314)
Vo y a n t R C TA O F F
*3, 5 (si
le véhicule en est doté)
(  P.314)
Voyant d’attente du main-
tien des freins
*5 (  P.252)
Voyant d’utilisation du
maintien des freins
*5
(  P.252)
Voyant de sécurité
(  P. 8 6 , 8 9 )
Voyant “READY”
(  P.234, 236)
Voyant de basse tempé-
rature extérieure
*7
(  P.100, 105)
Voyant EV ( P. 7 8 )
(États-
Unis)
Voyant de frein de sta-
tionnement ( P.249)

972-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
*1: Cette lampe s’allume sur l’écran multifonction avec un message.
*2: Selon les conditions de fonction-nement du système, la couleur et
l’état du voyant (éclairé/cligno-
tant) changent.
*3: La lampe s’allume lorsque le système est désactivé.
*4: Le voyant OFF du système intui-tif d’aide au stationnement
s’allume lorsque le contacteur
d’alimentation est placé sur ON
alors que la fonction du système
intuitif d’aide au stationnement
est activée. Il s’éteindra au bout
de quelques secondes.
*5: Ces lampes s’allument lorsque le contacteur d’alimentation est
placé sur ON pour indiquer
qu’une vérification de système
est en cours. Elles s’éteindront
après l’activation du système
hybride ou au bout de quelques
secondes. Si les lampes ne
s’allument pas ou si elles s’étei-
gnent, cela peut indiquer la
défaillance d’un système. Faites
vérifier le véhicule par votre concessionnaire Toyota.
*6: Cette lampe s’allume sur les
rétroviseurs extérieurs.
*7: Lorsque la température exté-rieure est d’environ 37 °F (3 °C)
ou moins, le voyant clignote pen-
dant environ 10 secondes, puis
reste allumé.
*8: Cette lampe s’allume sur le pan-neau central.
■Voyants BSM (moniteur d’angle
mort) sur les rétroviseurs exté-
rieurs (si le véhicule en est
doté)
Pour confirmer l’opération, les
voyants BSM sur les rétroviseurs
extérieurs s’allument dans les situa-
tions suivantes :
●Lorsque le contacteur d’alimenta-
tion est placé sur ON alors que la
fonction BSM est activée sur
l’écran de l’écran multifonc-
tion.
●Lorsque la fonction BSM est acti-
vée sur l’écran de l’écran mul-
tifonction alors que le contacteur
d’alimentation est sur ON.
Si le système fonctionne normale-
ment, les voyants BSM sur les rétro-
viseurs extérieurs s’éteindront après
quelques secondes.
Si les voyants BSM sur les rétrovi-
seurs extérieurs ne s’allument pas
ou ne s’éteignent pas, il peut s’agir
d’une défaillance du système. Si
cela se produit, faites vérifier le
véhicule par votre concessionnaire
To y o t a .
(Canada)
Voyant de frein de sta-
tionnement ( P. 2 4 9 )
Voyant de mode de
conduite EV ( P.242)
Voyant de mode de
conduite Eco ( P.407)
Voyant du mode Sport
(  P.407)
Voyant du mode Trail
(  P.408)
Voyant “AIR BAG
ON/OFF”
*5, 8 (  P. 4 7 )

982-1. Bloc d’instrumentation
Les unités de mesure utilisées sur le compteur et sur l’affichage peuvent
varier selon la zone de vente.
Indicateur du système hybride
Affiche l’indicateur du système hybride (P. 9 9 )
Température extérieure ( P.100)
Montre de bord ( P.101)
Écran multifonction
Présente au conducteur diverses données liées à la conduite ( P.107)
Affiche des messages d’avertissement si une défaillance se produit
(  P.724)
Indicateur de vitesse
Affiche la vitesse du véhicule
Jauge de niveau de carburant
Affiche la quantité de carburant restant dans le réservoir
Odomètre et compteur journalier
Odomètre :
Affiche la distance totale parcourue par le véhicule

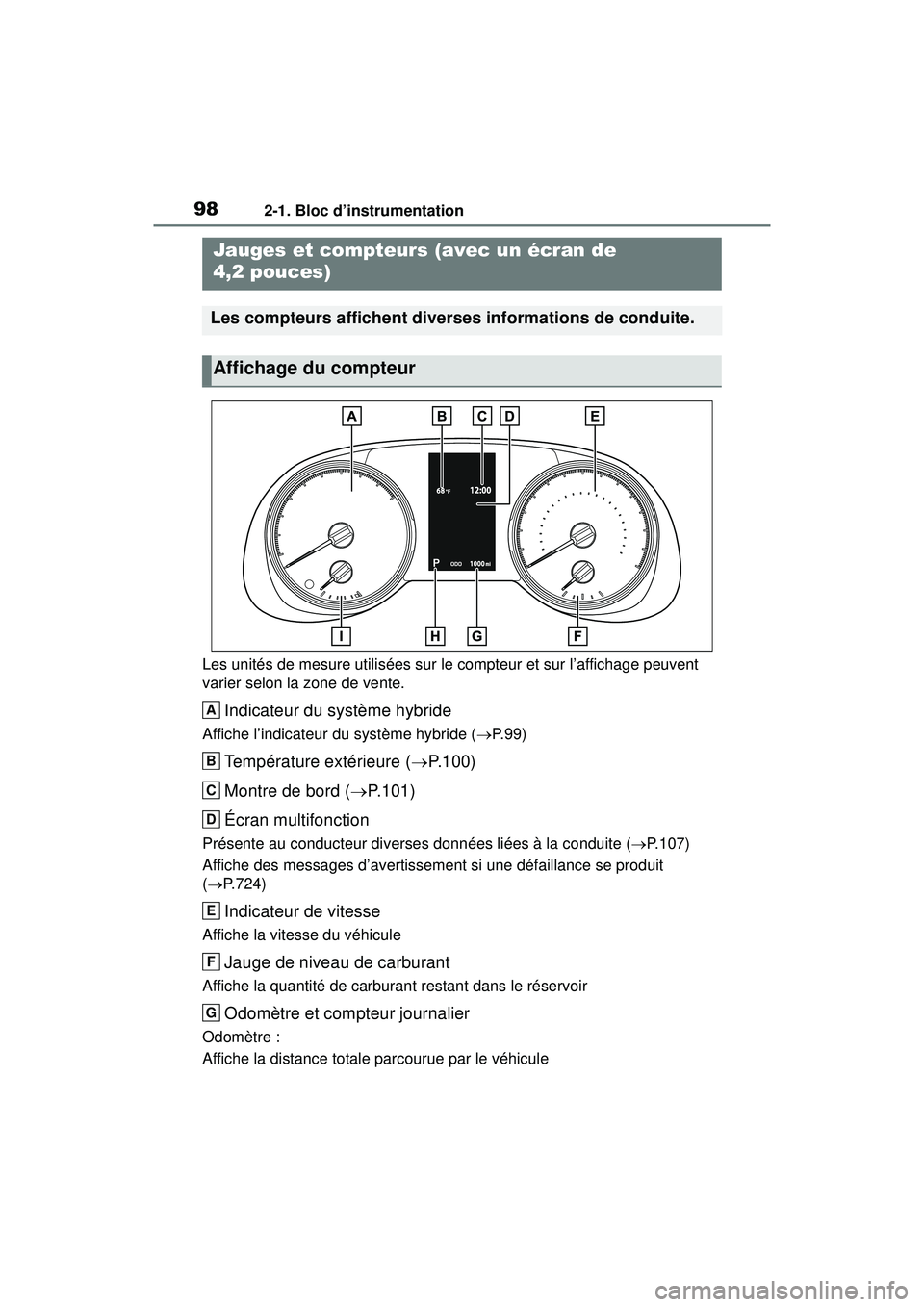

Jauges et compteurs (avec un écran de
4,2 pouces)
Les compteurs affichent diverses informations de conduite.
Affichage du compteur
A
B
C
D
E
F
G

992-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule

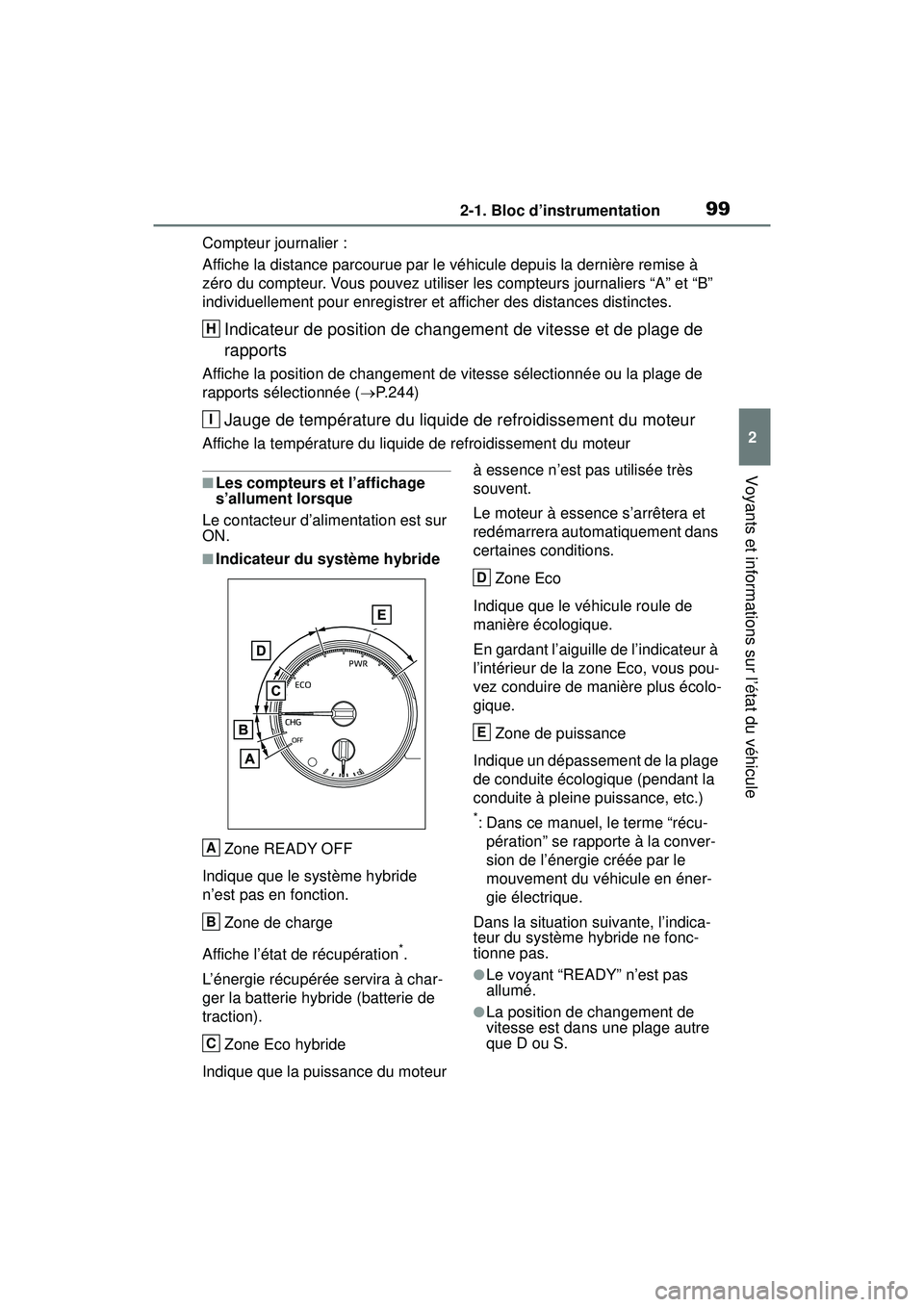

Compteur journalier :
Affiche la distance parcourue par le véhicule depuis la dernière remise à
zéro du compteur. Vous pouvez utiliser les compteurs journaliers “A” et “B”
individuellement pour enregistrer et afficher des distances distinctes.
Indicateur de position de changement de vitesse et de plage de
rapports
Affiche la position de changement de vitesse sélectionnée ou la plage de
rapports sélectionnée (P. 2 4 4 )
Jauge de température du liquide de refroidissement du moteur
Affiche la température du liquide de refroidissement du moteur
■Les compteurs et l’affichage
s’allument lorsque
Le contacteur d’alimentation est sur
ON.
■Indicateur du système hybride
Zone READY OFF
Indique que le système hybride
n’est pas en fonction.
Zone de charge
Affiche l’état de récupération
*.
L’énergie récupérée servira à char-
ger la batterie hybride (batterie de
traction).
Zone Eco hybride
Indique que la puissance du moteur à essence n’est pas utilisée très
souvent.
Le moteur à essence s’arrêtera et
redémarrera automatiquement dans
certaines conditions.
Zone Eco
Indique que le véhicule roule de
manière écologique.
En gardant l’aiguille de l’indicateur à
l’intérieur de la zone Eco, vous pou-
vez conduire de manière plus écolo-
gique.
Zone de puissance
Indique un dépassement de la plage
de conduite écologique (pendant la
conduite à pleine puissance, etc.)
*: Dans ce manuel, le terme “récu- pération” se rapporte à la conver-
sion de l’énergie créée par le
mouvement du véhicule en éner-
gie électrique.
Dans la situation suivante, l’indica-
teur du système hybride ne fonc-
tionne pas.
●Le voyant “READY” n’est pas
allumé.
●La position de changement de
vitesse est dans une plage autre
que D ou S.
H
I
A
B
C
D
E

1002-1. Bloc d’instrumentation

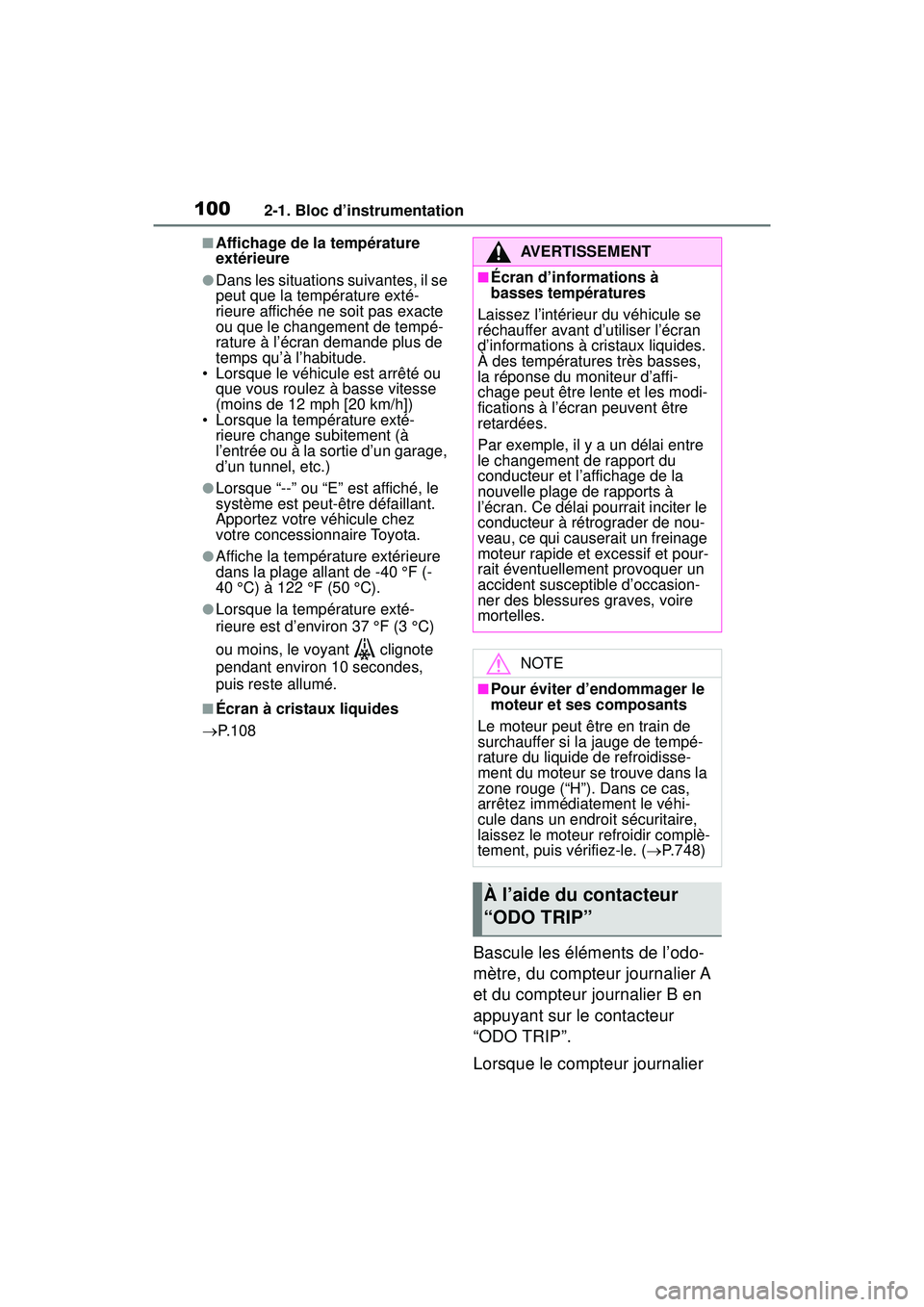

■Affichage de la température
extérieure
●Dans les situations suivantes, il se
peut que la température exté-
rieure affichée ne soit pas exacte
ou que le changement de tempé-
rature à l’écran demande plus de
temps qu’à l’habitude.
• Lorsque le véhicule est arrêté ou que vous roulez à basse vitesse
(moins de 12 mph [20 km/h])
• Lorsque la température exté- rieure change subitement (à
l’entrée ou à la sortie d’un garage,
d’un tunnel, etc.)
●Lorsque “--” ou “E” est affiché, le
système est peut-être défaillant.
Apportez votre véhicule chez
votre concessionnaire Toyota.
●Affiche la température extérieure
dans la plage allant de -40 °F (-
40 °C) à 122 °F (50 °C).
●Lorsque la température exté-
rieure est d’environ 37 °F (3 °C)
ou moins, le voyant clignote
pendant environ 10 secondes,
puis reste allumé.
■Écran à cristaux liquides
 P.108
Bascule les éléments de l’odo-
mètre, du compteur journalier A
et du compteur journalier B en
appuyant sur le contacteur
“ODO TRIP”.
Lorsque le compteur journalier
AVERTISSEMENT
■Écran d’informations à
basses températures
Laissez l’intérieur du véhicule se
réchauffer avant d’utiliser l’écran
d’informations à cristaux liquides.
À des températures très basses,
la réponse du moniteur d’affi-
chage peut être lente et les modi-
fications à l’écran peuvent être
retardées.
Par exemple, il y a un délai entre
le changement de rapport du
conducteur et l’affichage de la
nouvelle plage de rapports à
l’écran. Ce délai pourrait inciter le
conducteur à rétrograder de nou-
veau, ce qui causerait un freinage
moteur rapide et excessif et pour-
rait éventuellement provoquer un
accident susceptible d’occasion-
ner des blessures graves, voire
mortelles.
NOTE
■Pour éviter d’endommager le
moteur et ses composants
Le moteur peut être en train de
surchauffer si la jauge de tempé-
rature du liquide de refroidisse-
ment du moteur se trouve dans la
zone rouge (“H”). Dans ce cas,
arrêtez immédiatement le véhi-
cule dans un endroit sécuritaire,
laissez le moteur refroidir complè-
tement, puis vérifiez-le. ( P.748)
À l’aide du contacteur
“ODO TRIP”

1012-1. Bloc d’instrumentation
2
Voyants et informations sur l’état du véhicule
est affiché, il sera remis à zéro
si vous maintenez le contacteur
enfoncé.
Vous pouvez régler la luminosité
de l’éclairage du tableau de
bord en tournant la molette.
1Plus lumineux
2 Plus sombre
■Réglage de la luminosité du
bloc d’instrumentation
Vous pouvez régler le niveau de la
luminosité du bloc d’instrumenta-
tion séparément selon que les feux
arrière sont allumés ou éteints.
Cependant, dans un environne-
ment bien éclairé (le jour, etc.), allu-
mer les feux arrière ne changera
pas la luminosité du bloc d’instru-
mentation.
Les montres de bord peuvent
être réglées sur l’écran du sys-
tème audio.
Véhicules dotés d’un système
audio Entune (Entune Audio)
 P.471
Véhicules dotés d’un système
audio plus Entune (Entune
Audio Plus) ou d’un système
audio haut de gamme Entune
(Entune Premium Audio)
Reportez-vous au “SYSTÈME
DE NAVIGATION ET DE MUL-
TIMÉDIA MANUEL DU PRO-
PRIÉTAIRE”.
Commande d’éclairage du
tableau de bord
Réglage de la montre de
bord

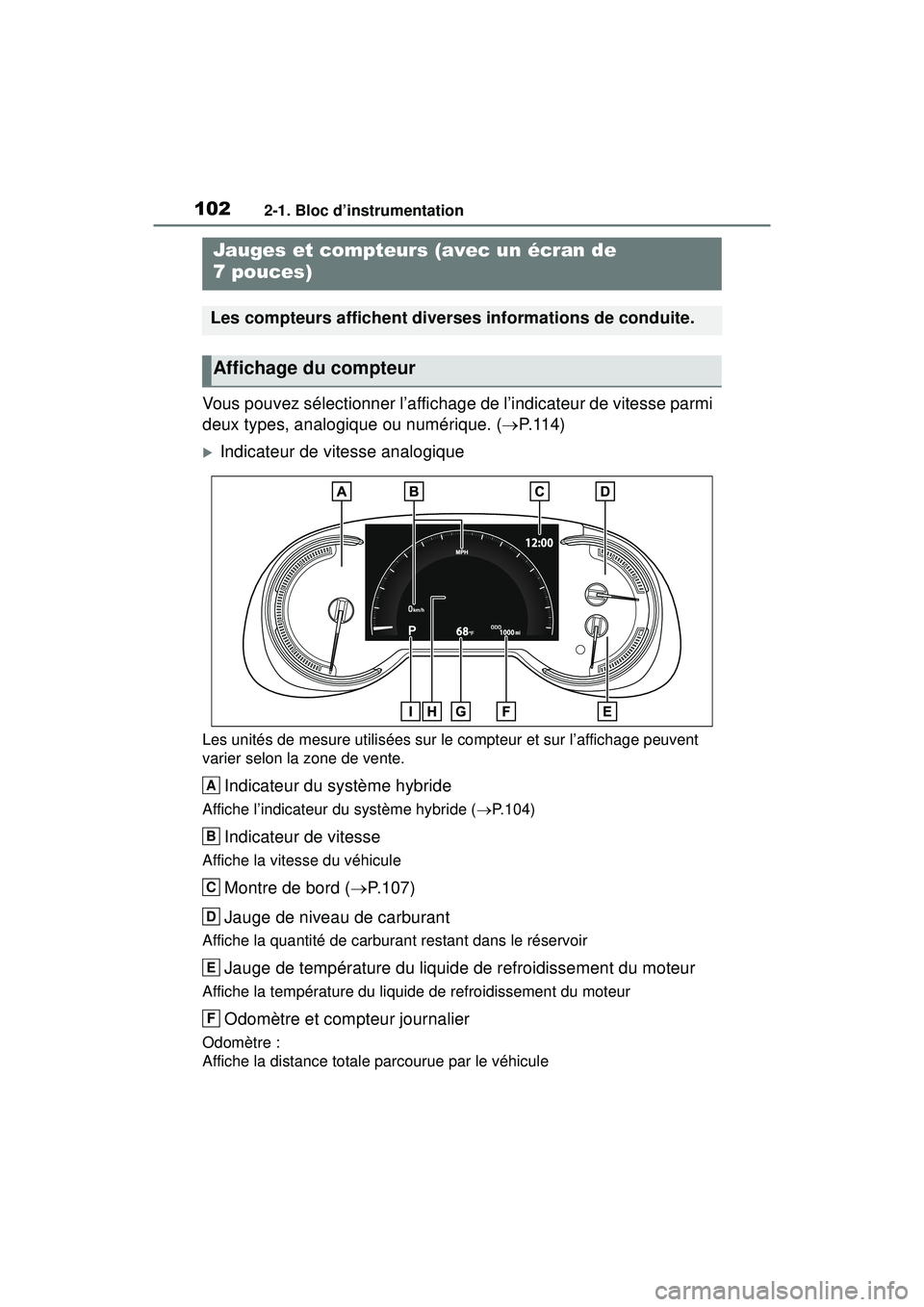

1022-1. Bloc d’instrumentation
Vous pouvez sélectionner l’affichage de l’indicateur de vitesse parmi
deux types, analogique ou numérique. (P. 1 1 4 )
Indicateur de vitesse analogique
Les unités de mesure utilisées sur le compteur et sur l’affichage peuvent
varier selon la zone de vente.
Indicateur du système hybride
Affiche l’indicateur du système hybride ( P.104)
Indicateur de vitesse
Affiche la vitesse du véhicule
Montre de bord ( P.107)
Jauge de niveau de carburant
Affiche la quantité de carburant restant dans le réservoir
Jauge de température du liquide de refroidissement du moteur
Affiche la température du liquide de refroidissement du moteur
Odomètre et compteur journalier
Odomètre :
Affiche la distance totale parcourue par le véhicule
Jauges et compteurs (avec un écran de
7 pouces)
Les compteurs affichent diverses informations de conduite.
Affichage du compteur
A
B
C
D
E
F
