2234-1. Avant de conduire
4
Conduite

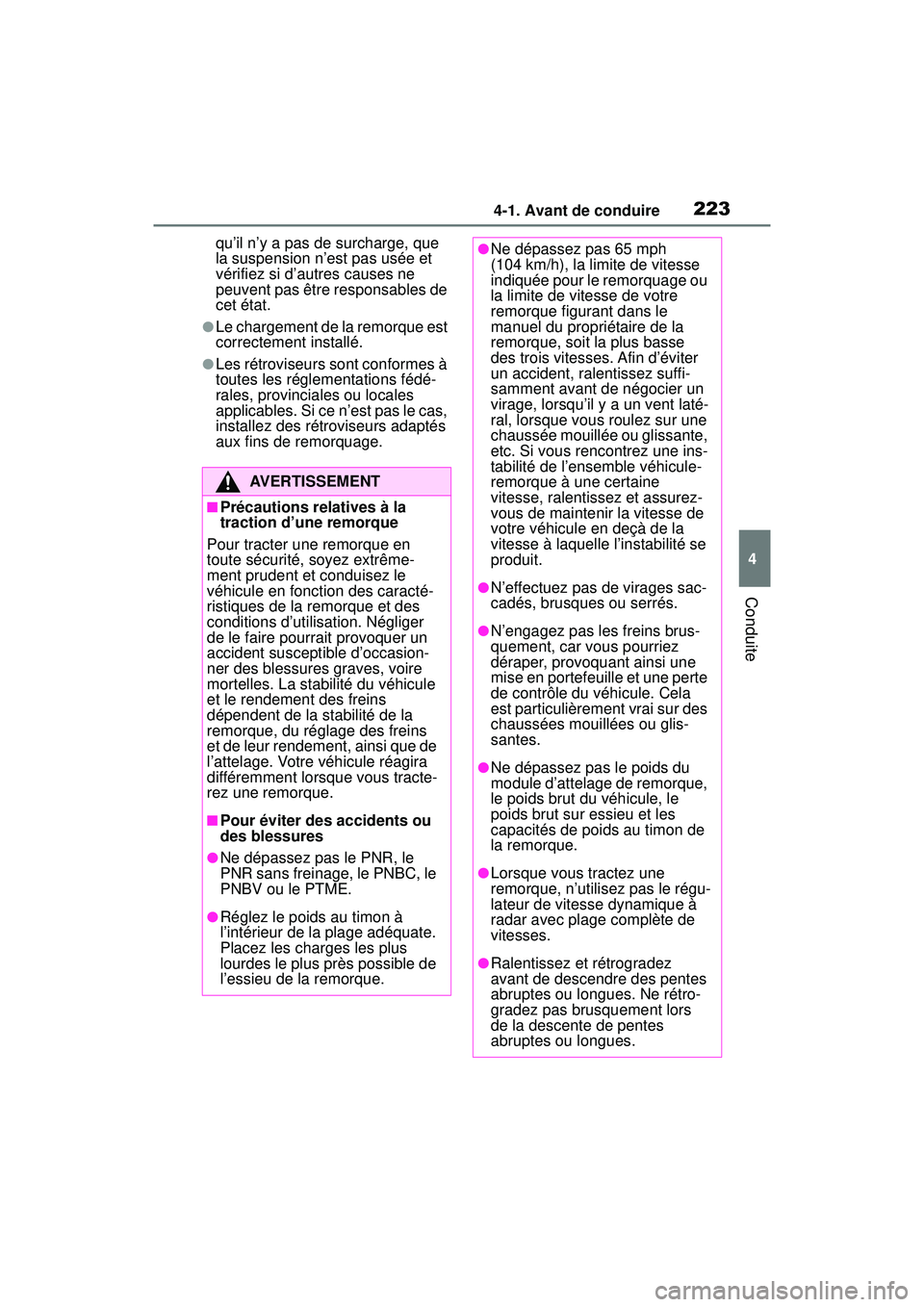

qu’il n’y a pas de surcharge, que
la suspension n’est pas usée et
vérifiez si d’autres causes ne
peuvent pas être responsables de
cet état.
●Le chargement de la remorque est
correctement installé.
●Les rétroviseurs sont conformes à
toutes les réglementations fédé-
rales, provinciales ou locales
applicables. Si ce n’est pas le cas,
installez des rétroviseurs adaptés
aux fins de remorquage.
AVERTISSEMENT
■Précautions relatives à la
traction d’une remorque
Pour tracter une remorque en
toute sécurité, soyez extrême-
ment prudent et conduisez le
véhicule en fonction des caracté-
ristiques de la remorque et des
conditions d’utilisation. Négliger
de le faire pourrait provoquer un
accident susceptible d’occasion-
ner des blessures graves, voire
mortelles. La stabilité du véhicule
et le rendement des freins
dépendent de la stabilité de la
remorque, du réglage des freins
et de leur rendement, ainsi que de
l’attelage. Votre véhicule réagira
différemment lorsque vous tracte-
rez une remorque.
■Pour éviter des accidents ou
des blessures
●Ne dépassez pas le PNR, le
PNR sans freinage, le PNBC, le
PNBV ou le PTME.
●Réglez le poids au timon à
l’intérieur de la plage adéquate.
Placez les charges les plus
lourdes le plus près possible de
l’essieu de la remorque.
●Ne dépassez pas 65 mph
(104 km/h), la limite de vitesse
indiquée pour le remorquage ou
la limite de vitesse de votre
remorque figurant dans le
manuel du propriétaire de la
remorque, soit la plus basse
des trois vitesses. Afin d’éviter
un accident, ralentissez suffi-
samment avant de négocier un
virage, lorsqu’il y a un vent laté-
ral, lorsque vous roulez sur une
chaussée mouillée ou glissante,
etc. Si vous rencontrez une ins-
tabilité de l’ensemble véhicule-
remorque à une certaine
vitesse, ralentissez et assurez-
vous de maintenir la vitesse de
votre véhicule en deçà de la
vitesse à laquelle l’instabilité se
produit.
●N’effectuez pas de virages sac-
cadés, brusques ou serrés.
●N’engagez pas les freins brus-
quement, car vous pourriez
déraper, provoquant ainsi une
mise en portefeuille et une perte
de contrôle du véhicule. Cela
est particulièrement vrai sur des
chaussées mouillées ou glis-
santes.
●Ne dépassez pas le poids du
module d’attelage de remorque,
le poids brut du véhicule, le
poids brut sur essieu et les
capacités de poids au timon de
la remorque.
●Lorsque vous tractez une
remorque, n’utilisez pas le régu-
lateur de vitesse dynamique à
radar avec plage complète de
vitesses.
●Ralentissez et rétrogradez
avant de descendre des pentes
abruptes ou longues. Ne rétro-
gradez pas brusquement lors
de la descente de pentes
abruptes ou longues.

2244-1. Avant de conduire
■PNBC (poids nominal brut
combiné)
Le poids brut combiné maximal
permis. Le poids brut combiné
correspond à la somme du
poids total du véhicule (y com-
pris les occupants, le charge-
ment et tout autre équipement
facultatif installé sur le véhicule),
et du poids de la remorque (y
compris le chargement dans la
remorque).
■PNBV (poids nominal brut
du véhicule)
Le poids brut maximal permis
pour le véhicule. Le poids brut
du véhicule correspond au poids
total du véhicule. Si l’on tracte
une remorque, il correspond à la
AVERTISSEMENT

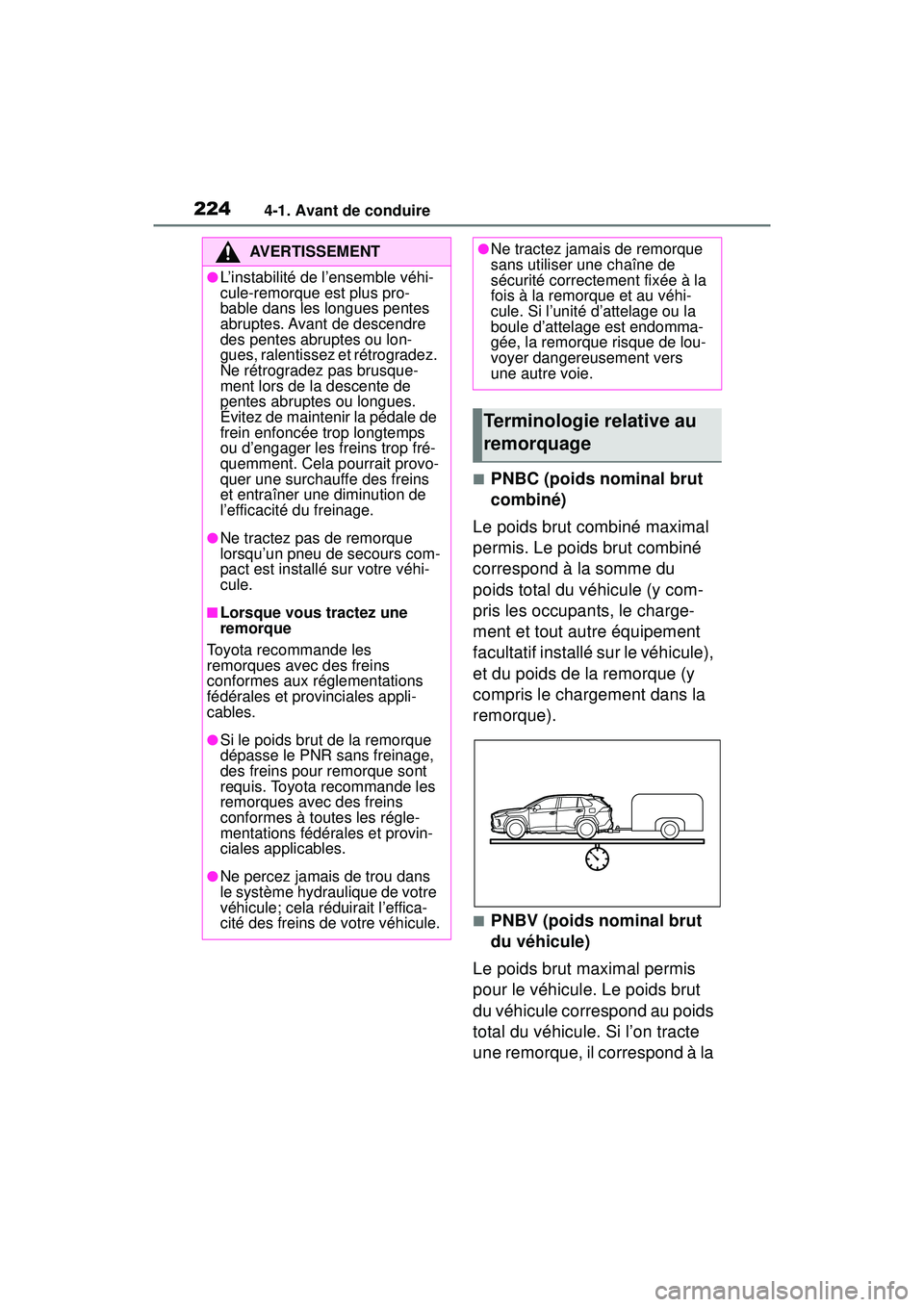

●L’instabilité de l’ensemble véhi-
cule-remorque est plus pro-
bable dans les longues pentes
abruptes. Avant de descendre
des pentes abruptes ou lon-
gues, ralentissez et rétrogradez.
Ne rétrogradez pas brusque-
ment lors de la descente de
pentes abruptes ou longues.
Évitez de maintenir la pédale de
frein enfoncée trop longtemps
ou d’engager les freins trop fré-
quemment. Cela pourrait provo-
quer une surchauffe des freins
et entraîner une diminution de
l’efficacité du freinage.
●Ne tractez pas de remorque
lorsqu’un pneu de secours com-
pact est installé sur votre véhi-
cule.
■Lorsque vous tractez une
remorque
Toyota recommande les
remorques avec des freins
conformes aux réglementations
fédérales et provinciales appli-
cables.
●Si le poids brut de la remorque
dépasse le PNR sans freinage,
des freins pour remorque sont
requis. Toyota recommande les
remorques avec des freins
conformes à toutes les régle-
mentations fédérales et provin-
ciales applicables.
●Ne percez jamais de trou dans
le système hydraulique de votre
véhicule; cela réduirait l’effica-
cité des freins de votre véhicule.
●Ne tractez jamais de remorque
sans utiliser une chaîne de
sécurité correctement fixée à la
fois à la remorque et au véhi-
cule. Si l’unité d’attelage ou la
boule d’attelage est endomma-
gée, la remorque risque de lou-
voyer dangereusement vers
une autre voie.
Terminologie relative au
remorquage

2254-1. Avant de conduire
4
Conduite

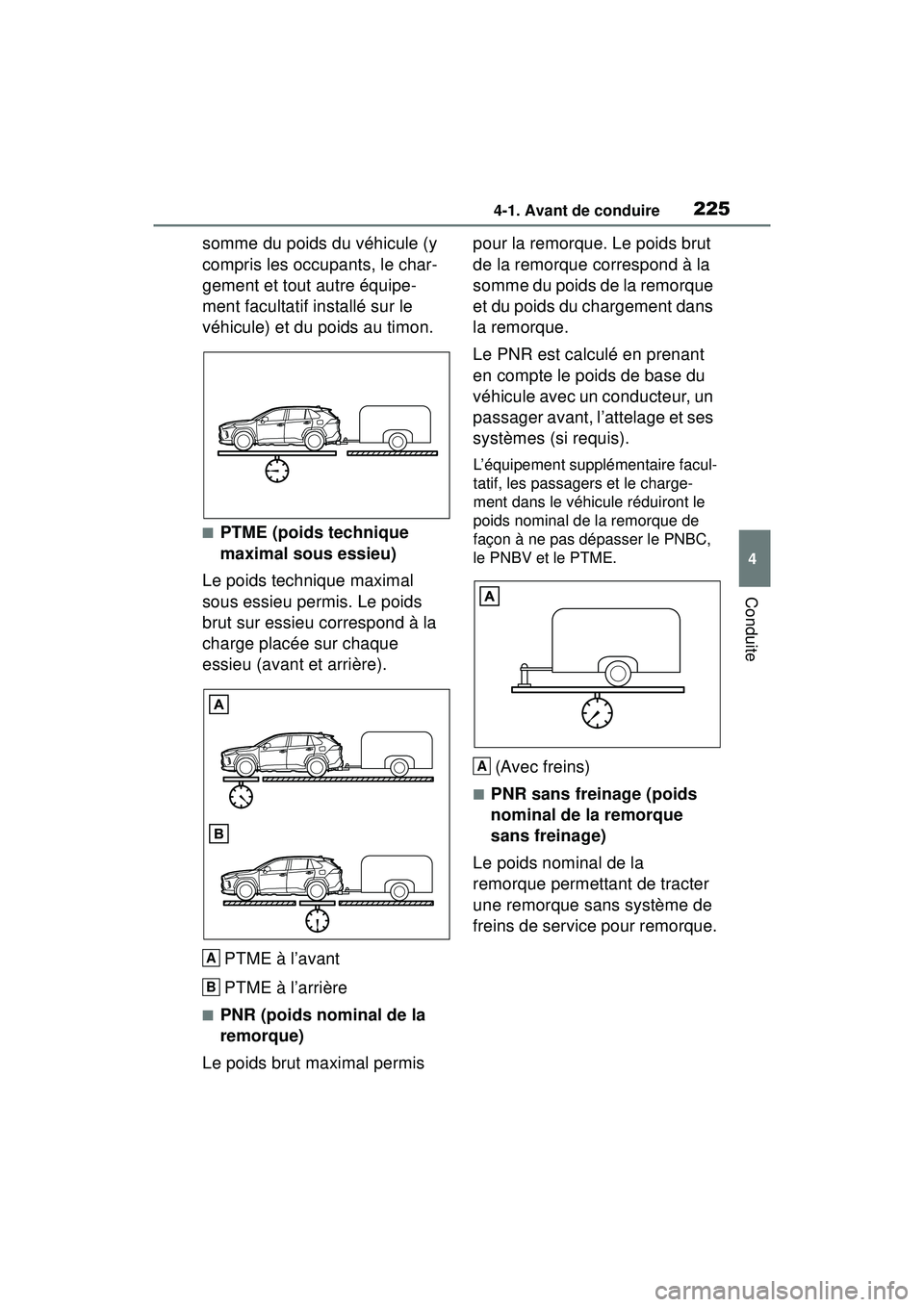

somme du poids du véhicule (y
compris les occupants, le char-
gement et tout autre équipe-
ment facultatif installé sur le
véhicule) et du poids au timon.
■PTME (poids technique
maximal sous essieu)
Le poids technique maximal
sous essieu permis. Le poids
brut sur essieu correspond à la
charge placée sur chaque
essieu (avant et arrière).
PTME à l’avant
PTME à l’arrière
■PNR (poids nominal de la
remorque)
Le poids brut maximal permis pour la remorque. Le poids brut
de la remorque correspond à la
somme du poids de la remorque
et du poids du chargement dans
la remorque.
Le PNR est calculé en prenant
en compte le poids de base du
véhicule avec un conducteur, un
passager avant, l’attelage et ses
systèmes (si requis).
L’équipement supplémentaire facul-
tatif, les passagers et le charge-
ment dans le véhicule réduiront le
poids nominal de la remorque de
façon à ne pas dépasser le PNBC,
le PNBV et le PTME.
(Avec freins)
■PNR sans freinage (poids
nominal de la remorque
sans freinage)
Le poids nominal de la
remorque permettant de tracter
une remorque sans système de
freins de service pour remorque.
A
B
A

2264-1. Avant de conduire

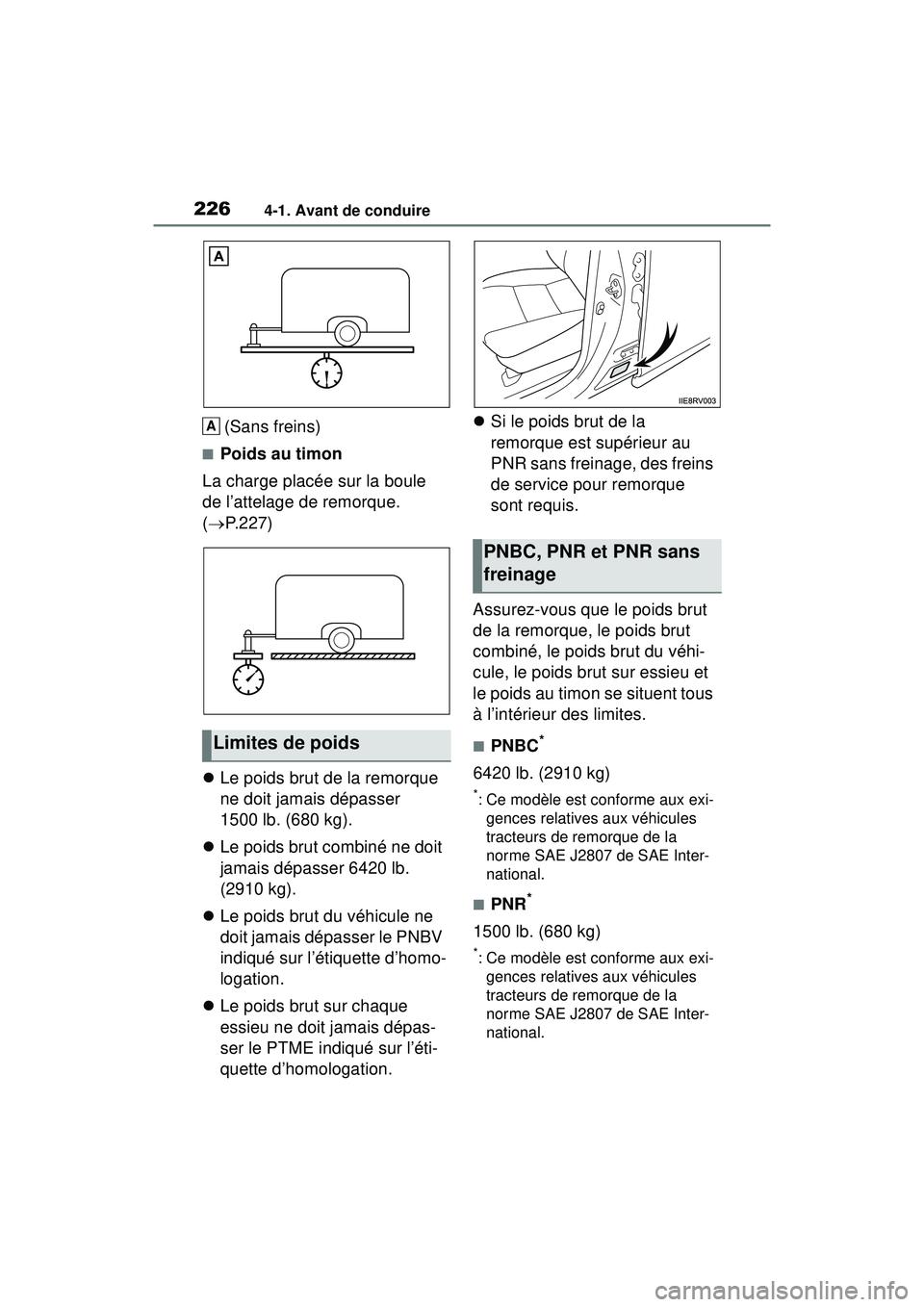

(Sans freins)
■Poids au timon
La charge placée sur la boule
de l’attelage de remorque.
(  P.227)
 Le poids brut de la remorque
ne doit jamais dépasser
1500 lb. (680 kg).
 Le poids brut combiné ne doit
jamais dépasser 6420 lb.
(2910 kg).
 Le poids brut du véhicule ne
doit jamais dépasser le PNBV
indiqué sur l’étiquette d’homo-
logation.
 Le poids brut sur chaque
essieu ne doit jamais dépas-
ser le PTME indiqué sur l’éti-
quette d’homologation. 
Si le poids brut de la
remorque est supérieur au
PNR sans freinage, des freins
de service pour remorque
sont requis.
Assurez-vous que le poids brut
de la remorque, le poids brut
combiné, le poids brut du véhi-
cule, le poids brut sur essieu et
le poids au timon se situent tous
à l’intérieur des limites.
■PNBC*
6420 lb. (2910 kg)
*: Ce modèle est conforme aux exi- gences relatives aux véhicules
tracteurs de remorque de la
norme SAE J2807 de SAE Inter-
national.
■PNR*
1500 lb. (680 kg)
*: Ce modèle est conforme aux exi-gences relatives aux véhicules
tracteurs de remorque de la
norme SAE J2807 de SAE Inter-
national.
Limites de poids
A
PNBC, PNR et PNR sans
freinage

2274-1. Avant de conduire
4
Conduite
■PNR sans freinage*
1000 lb. (450 kg)
*: Ce modèle est conforme aux exi-gences relatives aux véhicules
tracteurs de remorque de la
norme SAE J2807 de SAE Inter-
national.
 Le poids au timon recom-
mandé varie en fonction du
type de remorque ou de
remorquage, tel que décrit ci-
dessous.
 Pour obtenir les valeurs
recommandées figurant ci-
dessous, la remorque doit
être chargée conformément
aux instructions suivantes.
• Poids au timon
Le poids brut de la remorque doit
être réparti de façon à ce que le
poids au timon représente de 9 à
11 % de celui-ci.
(Poids au timon/Poids brut de la
remorque x 100 = 9 à 11 %)
Poids brut de la remorque
Poids au timon On peut mesurer le poids brut
de la remorque, le poids brut sur
essieu et le poids au timon sur
les balances à plate-forme que
l’on trouve dans les postes de
pesée sur les autoroutes, dans
les entreprises de fourniture de
matériaux de construction, dans
les entreprises de transport rou-
tier, chez les ferrailleurs, etc.
La capacité de charge varie
selon les ensembles d’attelage
de remorque. Toyota recom-
mande l’utilisation d’un atte-
lage/support Toyota pour votre
véhicule. Pour plus de détails,
contactez votre concessionnaire
To y o t a .

Si vous voulez installer un
attelage de remorque, contac-
tez votre concessionnaire
To y o t a .
 N’utilisez qu’un attelage con-
forme aux exigences de poids
brut de la remorque de votre
véhicule.
 Suivez les instructions four-
nies par le fabricant de l’atte-
lage.
 Lubrifiez la boule d’attelage
avec une fine couche de
graisse.
 Retirez la boule d’attelage
chaque fois que vous ne trac-
tez pas de remorque. Retirez
l’attelage de remorque si vous
Poids au timon de la
remorque
A
B
Attelage

2284-1. Avant de conduire

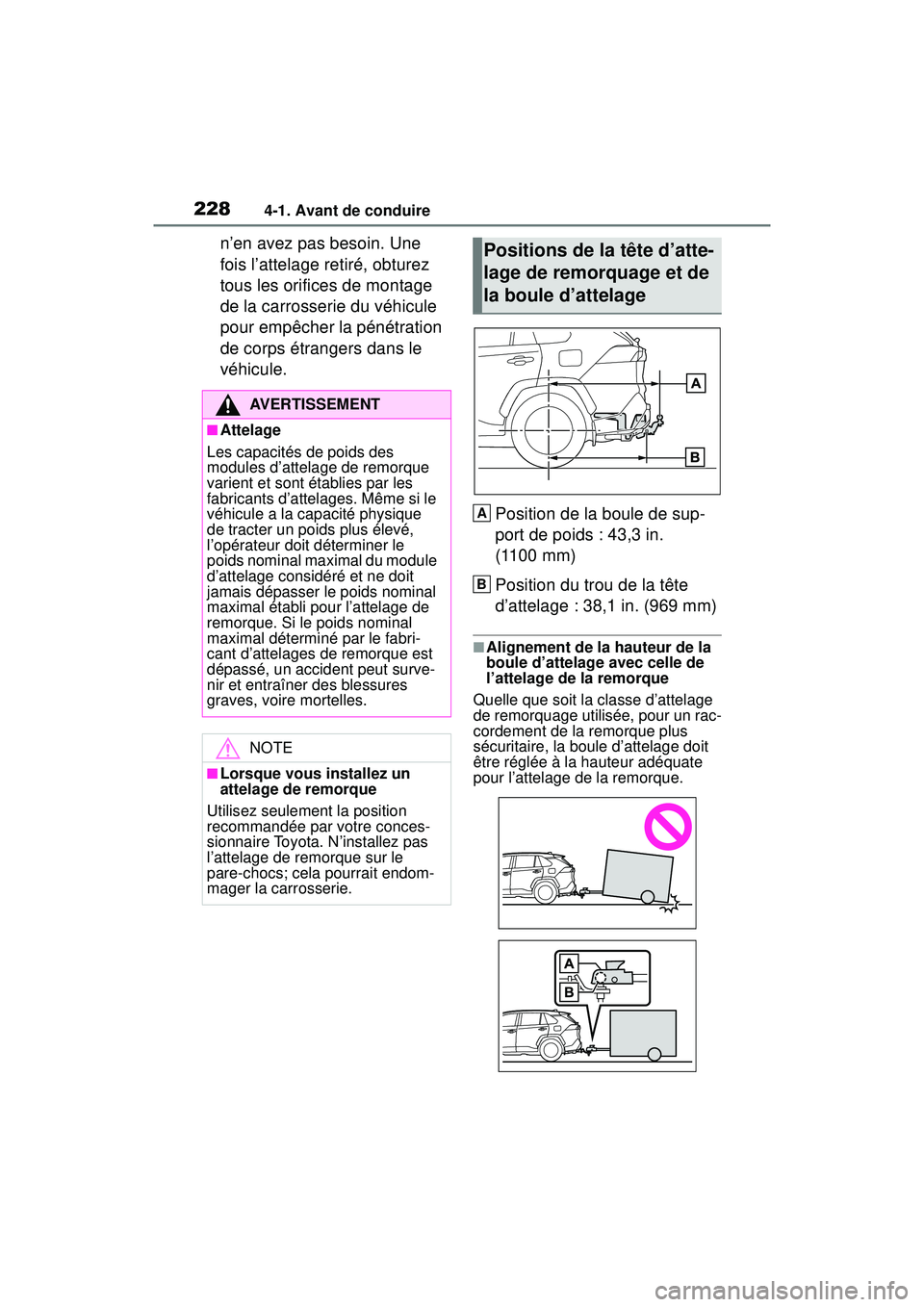

n’en avez pas besoin. Une
fois l’attelage retiré, obturez
tous les orifices de montage
de la carrosserie du véhicule
pour empêcher la pénétration
de corps étrangers dans le
véhicule.Position de la boule de sup-
port de poids : 43,3 in.
(1100 mm)
Position du trou de la tête
d’attelage : 38,1 in. (969 mm)
■Alignement de la hauteur de la
boule d’attelage avec celle de
l’attelage de la remorque
Quelle que soit la classe d’attelage
de remorquage utilisée, pour un rac-
cordement de la remorque plus
sécuritaire, la boule d’attelage doit
être réglée à la hauteur adéquate
pour l’attelage de la remorque.
AVERTISSEMENT
■Attelage
Les capacités de poids des
modules d’attelage de remorque
varient et sont établies par les
fabricants d’attelages. Même si le
véhicule a la capacité physique
de tracter un poids plus élevé,
l’opérateur doit déterminer le
poids nominal maximal du module
d’attelage considéré et ne doit
jamais dépasser le poids nominal
maximal établi pour l’attelage de
remorque. Si le poids nominal
maximal déterminé par le fabri-
cant d’attelages de remorque est
dépassé, un accident peut surve-
nir et entraîner des blessures
graves, voire mortelles.
NOTE
■Lorsque vous installez un
attelage de remorque
Utilisez seulement la position
recommandée par votre conces-
sionnaire Toyota. N’installez pas
l’attelage de remorque sur le
pare-chocs; cela pourrait endom-
mager la carrosserie.
Positions de la tête d’atte-
lage de remorquage et de
la boule d’attelage
A
B

2294-1. Avant de conduire
4
Conduite

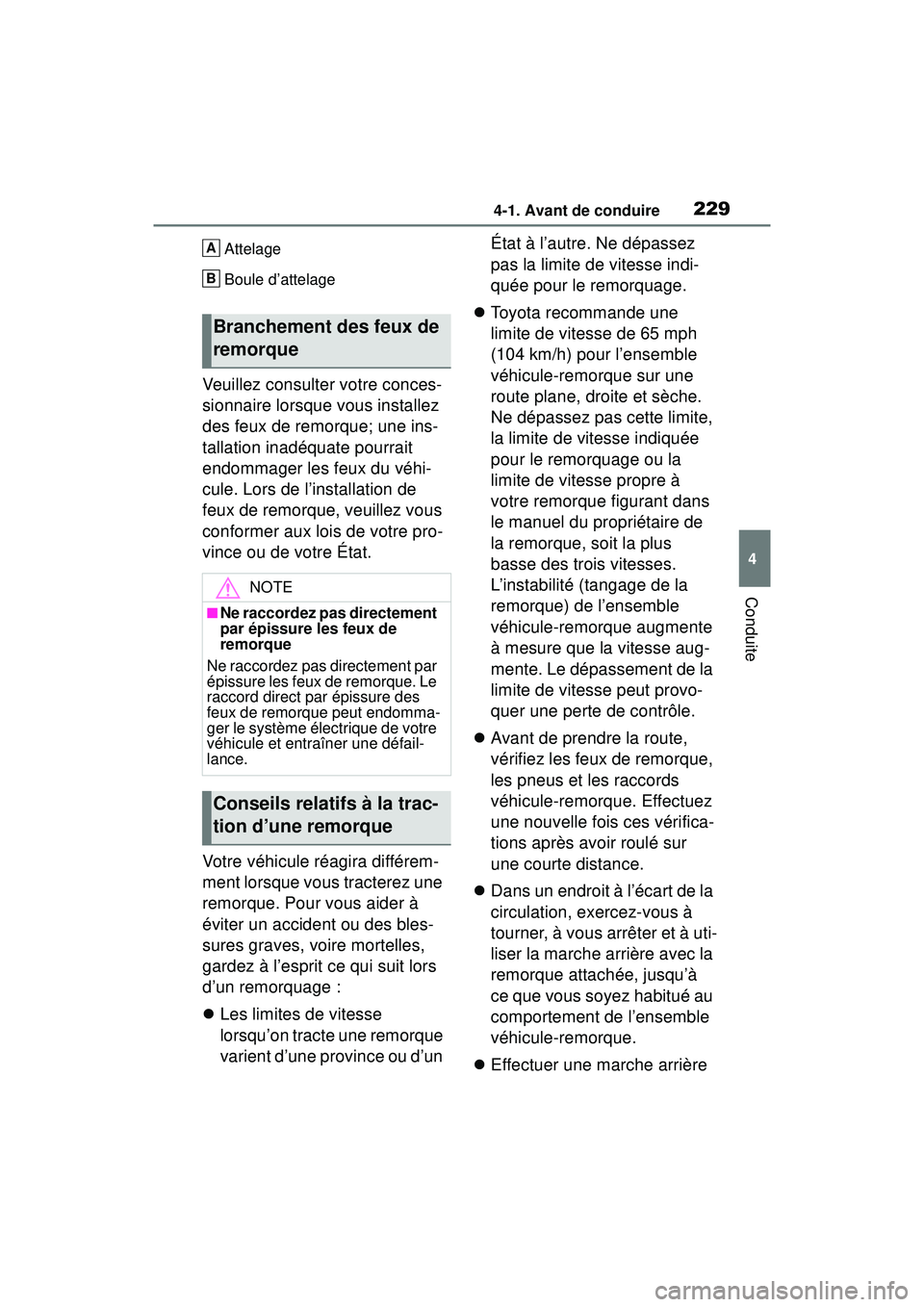

Attelage
Boule d’attelage
Veuillez consulter votre conces-
sionnaire lorsque vous installez
des feux de remorque; une ins-
tallation inadéquate pourrait
endommager les feux du véhi-
cule. Lors de l’installation de
feux de remorque, veuillez vous
conformer aux lois de votre pro-
vince ou de votre État.
Votre véhicule réagira différem-
ment lorsque vous tracterez une
remorque. Pour vous aider à
éviter un accident ou des bles-
sures graves, voire mortelles,
gardez à l’esprit ce qui suit lors
d’un remorquage :
Les limites de vitesse
lorsqu’on tracte une remorque
varient d’une province ou d’un État à l’autre. Ne dépassez
pas la limite de vitesse indi-
quée pour le remorquage.
 Toyota recommande une
limite de vitesse de 65 mph
(104 km/h) pour l’ensemble
véhicule-remorque sur une
route plane, droite et sèche.
Ne dépassez pas cette limite,
la limite de vitesse indiquée
pour le remorquage ou la
limite de vitesse propre à
votre remorque figurant dans
le manuel du propriétaire de
la remorque, soit la plus
basse des trois vitesses.
L’instabilité (tangage de la
remorque) de l’ensemble
véhicule-remorque augmente
à mesure que la vitesse aug-
mente. Le dépassement de la
limite de vitesse peut provo-
quer une perte de contrôle.
 Avant de prendre la route,
vérifiez les feux de remorque,
les pneus et les raccords
véhicule-remorque. Effectuez
une nouvelle fois ces vérifica-
tions après avoir roulé sur
une courte distance.
 Dans un endroit à l’écart de la
circulation, exercez-vous à
tourner, à vous arrêter et à uti-
liser la marche arrière avec la
remorque attachée, jusqu’à
ce que vous soyez habitué au
comportement de l’ensemble
véhicule-remorque.
 Effectuer une marche arrière
Branchement des feux de
remorque
NOTE
■Ne raccordez pas directement
par épissure les feux de
remorque
Ne raccordez pas directement par
épissure les feux de remorque. Le
raccord direct par épissure des
feux de remorque peut endomma-
ger le système électrique de votre
véhicule et entraîner une défail-
lance.
Conseils relatifs à la trac-
tion d’une remorque
A
B

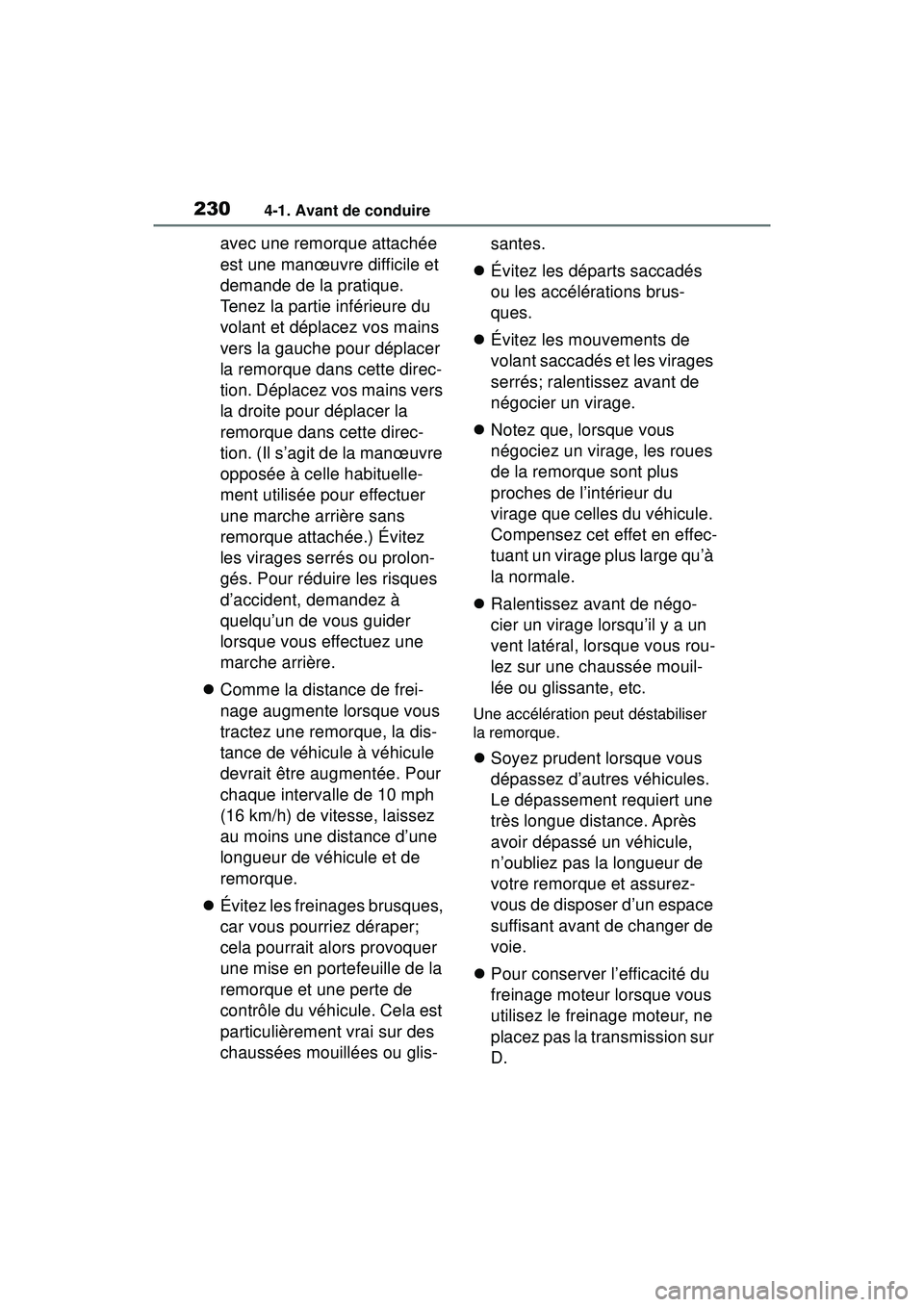

2304-1. Avant de conduire
avec une remorque attachée
est une manœuvre difficile et
demande de la pratique.
Tenez la partie inférieure du
volant et déplacez vos mains
vers la gauche pour déplacer
la remorque dans cette direc-
tion. Déplacez vos mains vers
la droite pour déplacer la
remorque dans cette direc-
tion. (Il s’agit de la manœuvre
opposée à celle habituelle-
ment utilisée pour effectuer
une marche arrière sans
remorque attachée.) Évitez
les virages serrés ou prolon-
gés. Pour réduire les risques
d’accident, demandez à
quelqu’un de vous guider
lorsque vous effectuez une
marche arrière.
 Comme la distance de frei-
nage augmente lorsque vous
tractez une remorque, la dis-
tance de véhicule à véhicule
devrait être augmentée. Pour
chaque intervalle de 10 mph
(16 km/h) de vitesse, laissez
au moins une distance d’une
longueur de véhicule et de
remorque.
 Évitez les freinages brusques,
car vous pourriez déraper;
cela pourrait alors provoquer
une mise en portefeuille de la
remorque et une perte de
contrôle du véhicule. Cela est
particulièrement vrai sur des
chaussées mouillées ou glis- santes.
 Évitez les départs saccadés
ou les accélérations brus-
ques.
 Évitez les mouvements de
volant saccadés et les virages
serrés; ralentissez avant de
négocier un virage.
 Notez que, lorsque vous
négociez un virage, les roues
de la remorque sont plus
proches de l’intérieur du
virage que celles du véhicule.
Compensez cet effet en effec-
tuant un virage plus large qu’à
la normale.
 Ralentissez avant de négo-
cier un virage lorsqu’il y a un
vent latéral, lorsque vous rou-
lez sur une chaussée mouil-
lée ou glissante, etc.
Une accélération peut déstabiliser
la remorque.
Soyez prudent lorsque vous
dépassez d’autres véhicules.
Le dépassement requiert une
très longue distance. Après
avoir dépassé un véhicule,
n’oubliez pas la longueur de
votre remorque et assurez-
vous de disposer d’un espace
suffisant avant de changer de
voie.
 Pour conserver l’efficacité du
freinage moteur lorsque vous
utilisez le freinage moteur, ne
placez pas la transmission sur
D.
