2019 TOYOTA PRIUS Manuale duso (in Italian)

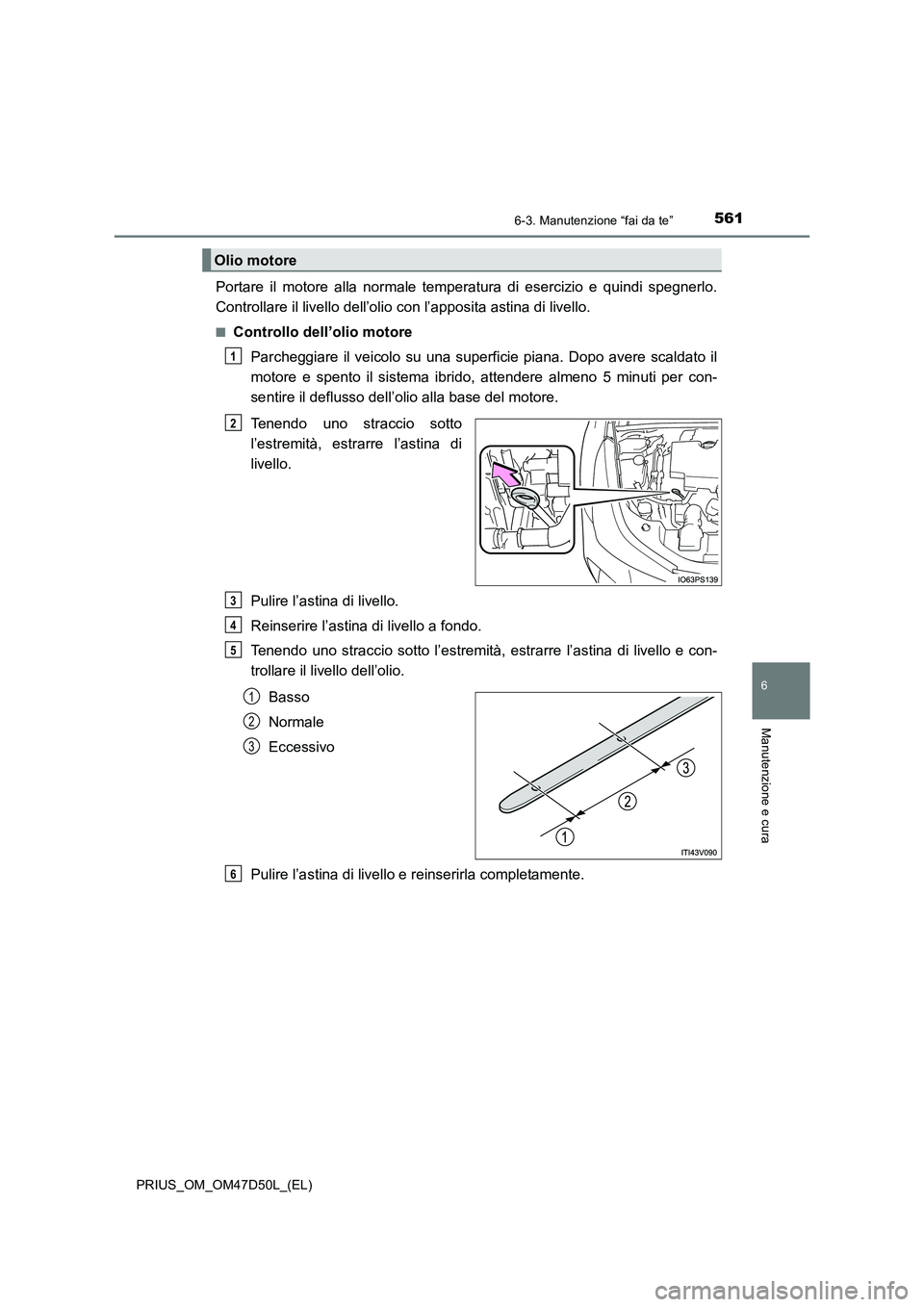

5616-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura
Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina di livello.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Dopo avere scaldato il
motore e spento il sistema ibrido, attendere almeno 5 minuti per con-
sentire il deflusso dell’olio alla base del motore.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina di livello.
Reinserire l’astina di livello a fondo.
Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.
Basso
Normale
Eccessivo
Pulire l’astina di livello e reinserirla completamente.
Olio motore
1
2
3
4
5
1
2
3
6

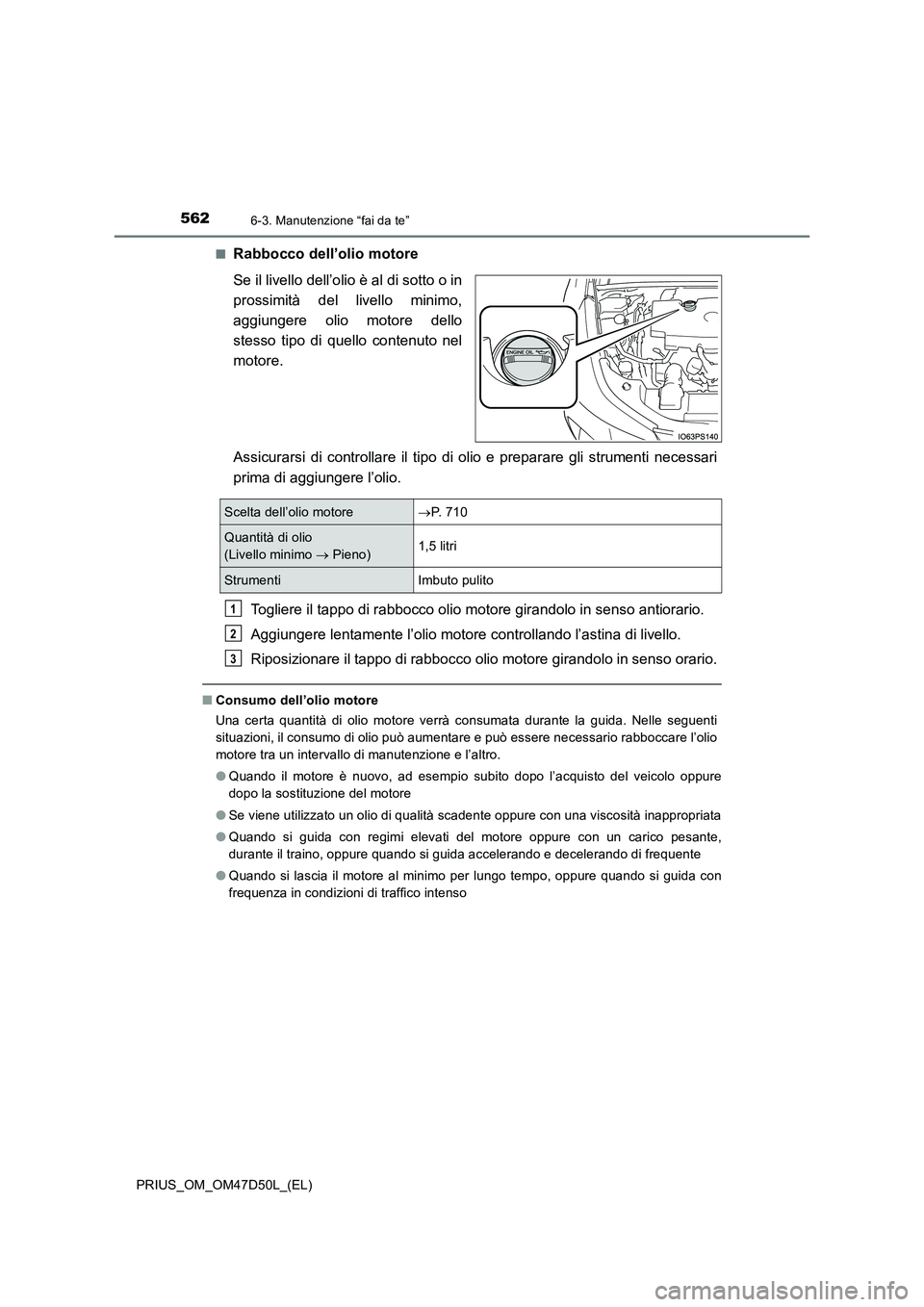

5626-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)■
Rabbocco dell’olio motore
Se il livello dell’olio è al di sotto o in
prossimità del livello minimo,
aggiungere olio motore dello
stesso tipo di quello contenuto nel
motore.
Assicurarsi di controllare il tipo di olio e preparare gli strumenti necessari
prima di aggiungere l’olio.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Riposizionare il tappo di rabbocco olio motore girandolo in senso orario.
■Consumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di manutenzione e l’altro.
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
●Se viene utilizzato un olio di qualità scadente oppure con una viscosità inappropriata
●Quando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
●Quando si lascia il motore al minimo per lungo tempo, oppure quando si guida con
frequenza in condizioni di traffico intenso
Scelta dell’olio motoreP. 7 1 0
Quantità di olio
(Livello minimo  Pieno)1,5 litri
StrumentiImbuto pulito
1
2
3

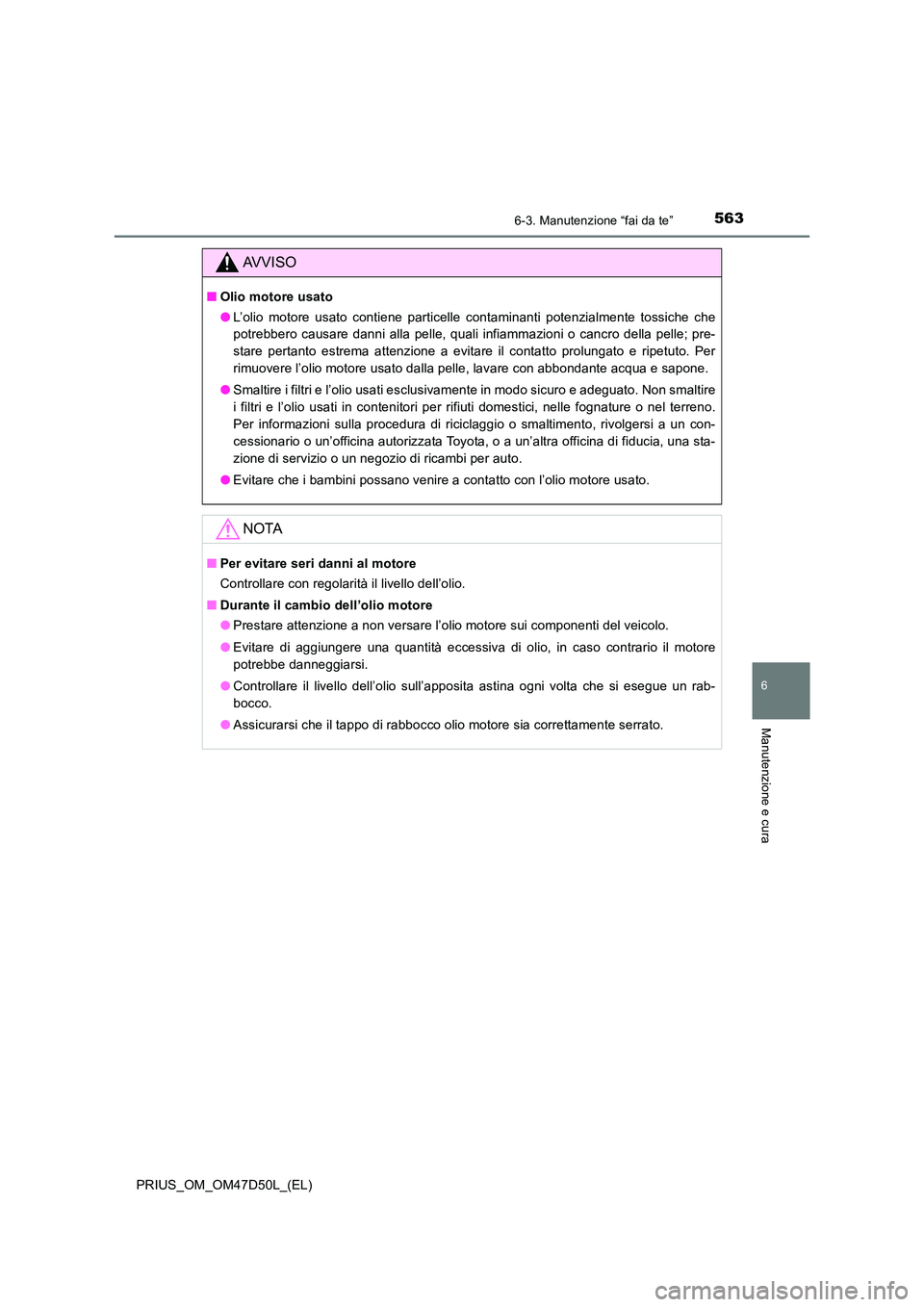

5636-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura
AVVISO
■Olio motore usato
● L’olio motore usato contiene particelle contaminanti potenzialmente tossiche che
potrebbero causare danni alla pelle, quali infiammazioni o cancro della pelle; pre-
stare pertanto estrema attenzione a evitare il contatto prolungato e ripetuto. Per
rimuovere l’olio motore usato dalla pelle, lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio usati esclusivamente in modo sicuro e adeguato. Non smaltire
i filtri e l’olio usati in contenitori per rifiuti domestici, nelle fognature o nel terreno.
Per informazioni sulla procedura di riciclaggio o smaltimento, rivolgersi a un con-
cessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia, una sta-
zione di servizio o un negozio di ricambi per auto.
● Evitare che i bambini possano venire a contatto con l’olio motore usato.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, in caso contrario il motore
potrebbe danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.

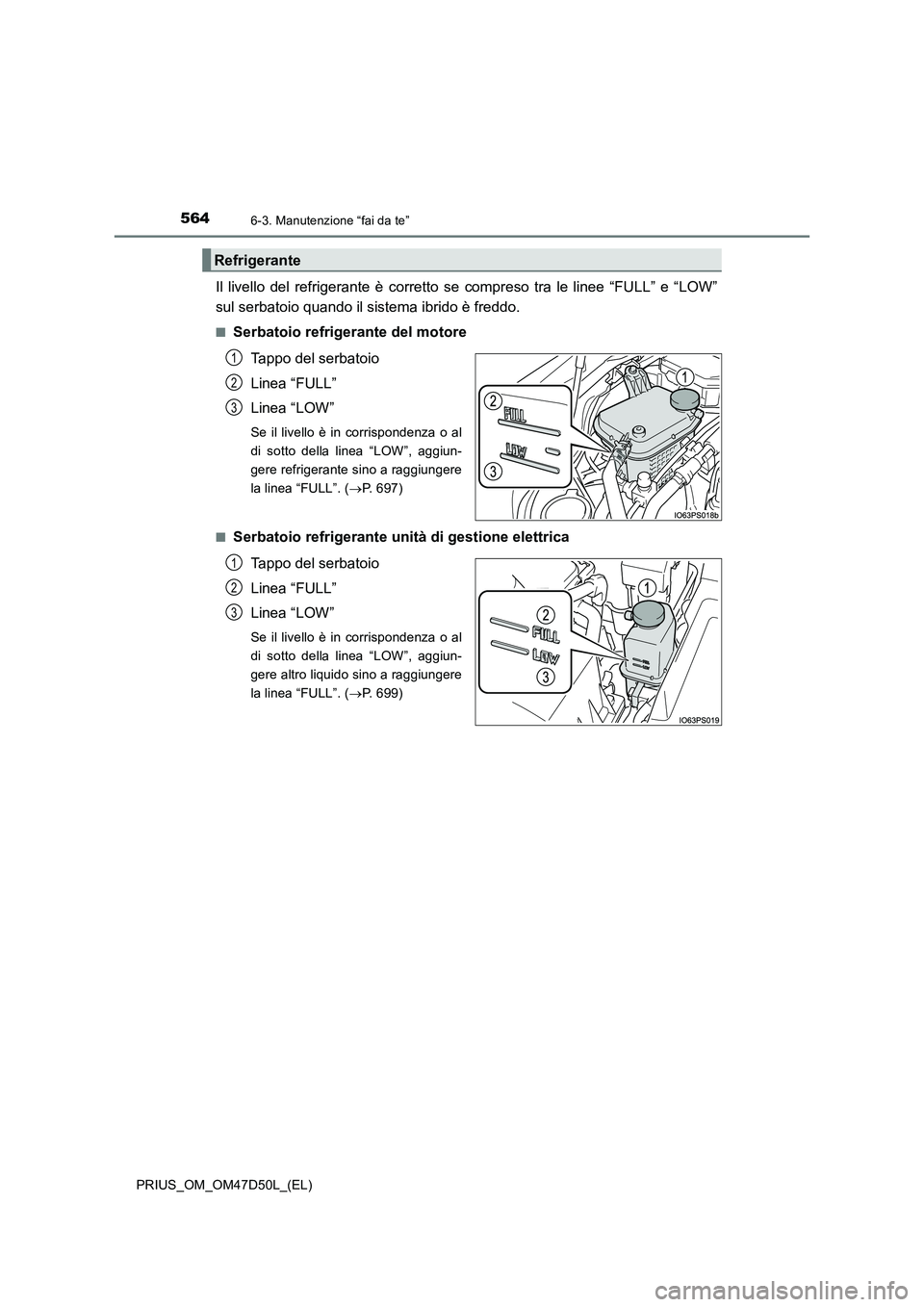

5646-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
Il livello del refrigerante è corretto se compreso tra le linee “FULL” e “LOW”
sul serbatoio quando il sistema ibrido è freddo.
■Serbatoio refrigerante del motore
Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere refrigerante sino a raggiungere
la linea “FULL”. ( P. 697)
■Serbatoio refrigerante unità di gestione elettrica
Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere altro liquido sino a raggiungere
la linea “FULL”. ( P. 699)
Refrigerante
1
2
3
1
2
3

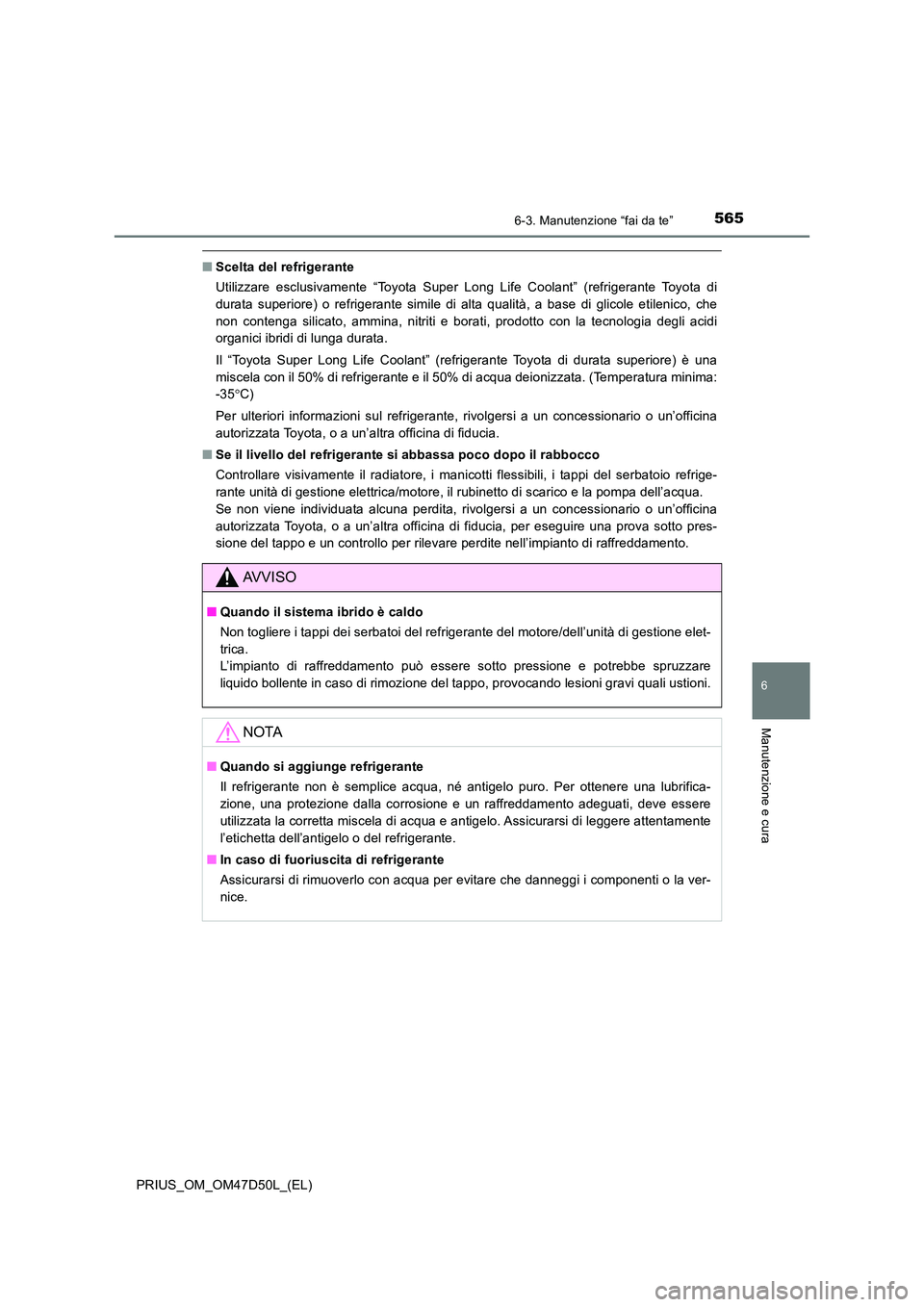

5656-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura
■Scelta del refrigerante
Utilizzare esclusivamente “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o refrigerante simile di alta qualità, a base di glicole etilenico, che
non contenga silicato, ammina, nitriti e borati, prodotto con la tecnologia degli acidi
organici ibridi di lunga durata.
Il “Toyota Super Long Life Coolant” (refrigerante Toyota di durata superiore) è una
miscela con il 50% di refrigerante e il 50% di acqua deionizzata. (Temperatura minima:
-35 C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia.
■ Se il livello del refrigerante si abbassa poco dopo il rabbocco
Controllare visivamente il radiatore, i manicotti flessibili, i tappi del serbatoio refrige-
rante unità di gestione elettrica/motore, il rubinetto di scarico e la pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di fiducia, per eseguire una prova sotto pres-
sione del tappo e un controllo per rilevare perdite nell’impianto di raffreddamento.
AVVISO
■ Quando il sistema ibrido è caldo
Non togliere i tappi dei serbatoi del refrigerante del motore/dell’unità di gestione elet-
trica.
L’impianto di raffreddamento può essere sotto pressione e potrebbe spruzzare
liquido bollente in caso di rimozione del tappo, provocando lesioni gravi quali ustioni.
NOTA
■ Quando si aggiunge refrigerante
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere una lubrifica-
zione, una protezione dalla corrosione e un raffreddamento adeguati, deve essere
utilizzata la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente
l’etichetta dell’antigelo o del refrigerante.
■ In caso di fuoriuscita di refrigerante
Assicurarsi di rimuoverlo con acqua per evitare che danneggi i componenti o la ver-
nice.

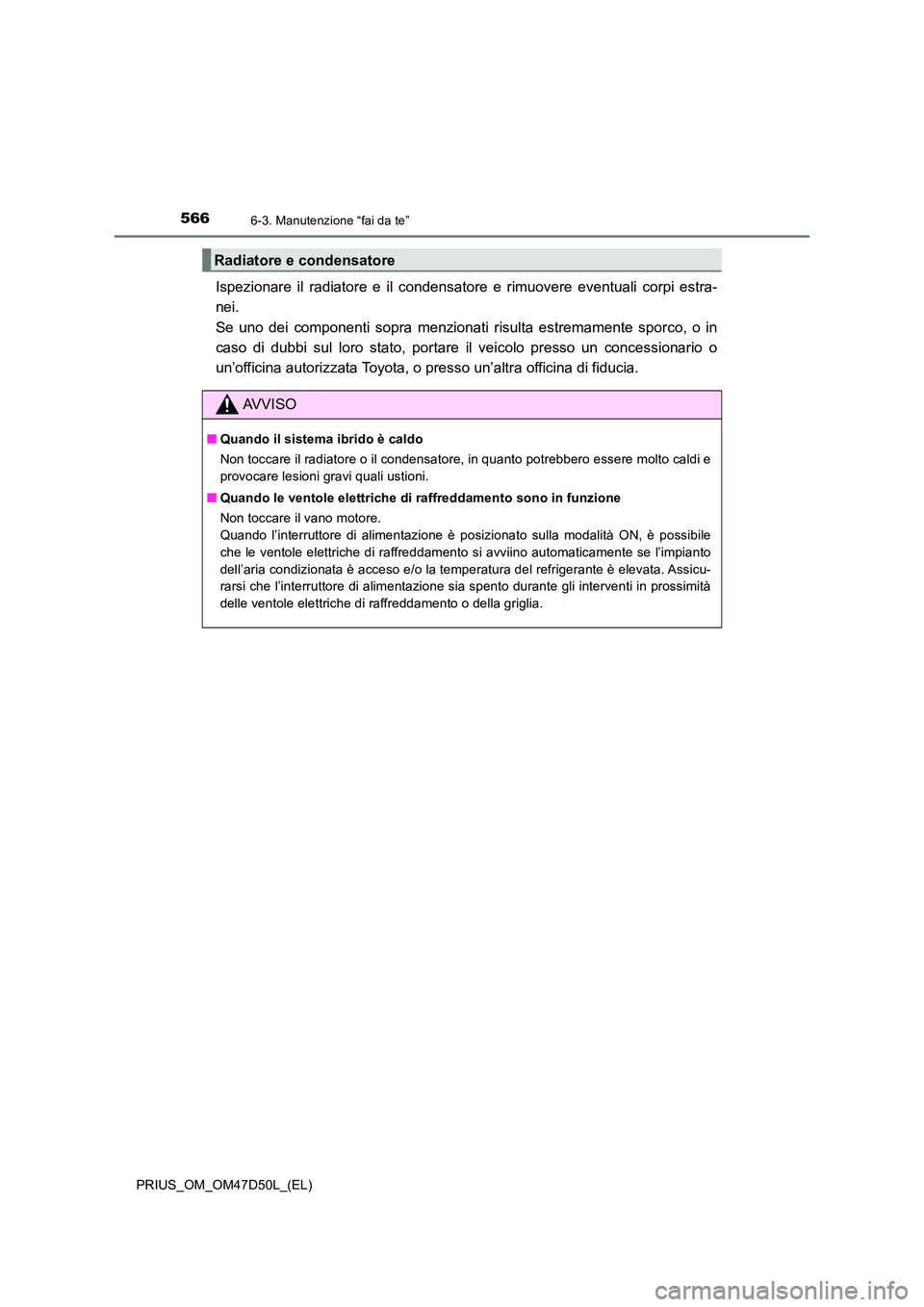

5666-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
Ispezionare il radiatore e il condensatore e rimuovere eventuali corpi estra-
nei.
Se uno dei componenti sopra menzionati risulta estremamente sporco, o in
caso di dubbi sul loro stato, portare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Radiatore e condensatore
AVVISO
■ Quando il sistema ibrido è caldo
Non toccare il radiatore o il condensatore, in quanto potrebbero essere molto caldi e
provocare lesioni gravi quali ustioni.
■ Quando le ventole elettriche di raffreddamento sono in funzione
Non toccare il vano motore.
Quando l’interruttore di alimentazione è posizionato sulla modalità ON, è possibile
che le ventole elettriche di raffreddamento si avviino automaticamente se l’impianto
dell’aria condizionata è acceso e/o la temperatura del refrigerante è elevata. Assicu-
rarsi che l’interruttore di alimentazione sia spento durante gli interventi in prossimità
delle ventole elettriche di raffreddamento o della griglia.

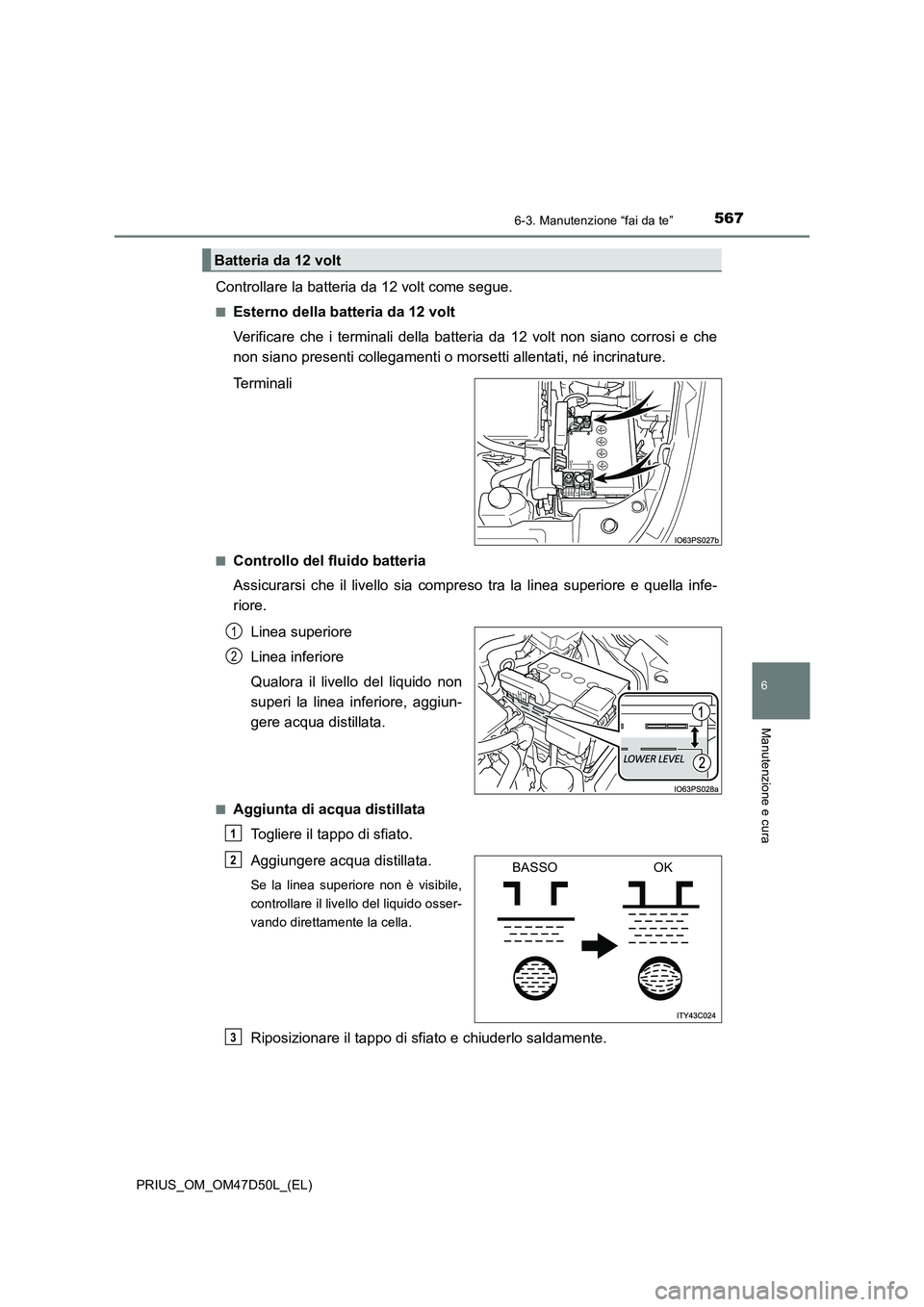

5676-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
6
Manutenzione e cura
Controllare la batteria da 12 volt come segue.
■Esterno della batteria da 12 volt
Verificare che i terminali della batteria da 12 volt non siano corrosi e che
non siano presenti collegamenti o morsetti allentati, né incrinature.
Terminali
■Controllo del fluido batteria
Assicurarsi che il livello sia compreso tra la linea superiore e quella infe-
riore.
Linea superiore
Linea inferiore
Qualora il livello del liquido non
superi la linea inferiore, aggiun-
gere acqua distillata.
■Aggiunta di acqua distillata
Togliere il tappo di sfiato.
Aggiungere acqua distillata.
Se la linea superiore non è visibile,
controllare il livello del liquido osser-
vando direttamente la cella.
Riposizionare il tappo di sfiato e chiuderlo saldamente.
Batteria da 12 volt
1
2
1
BASSOOK2
3

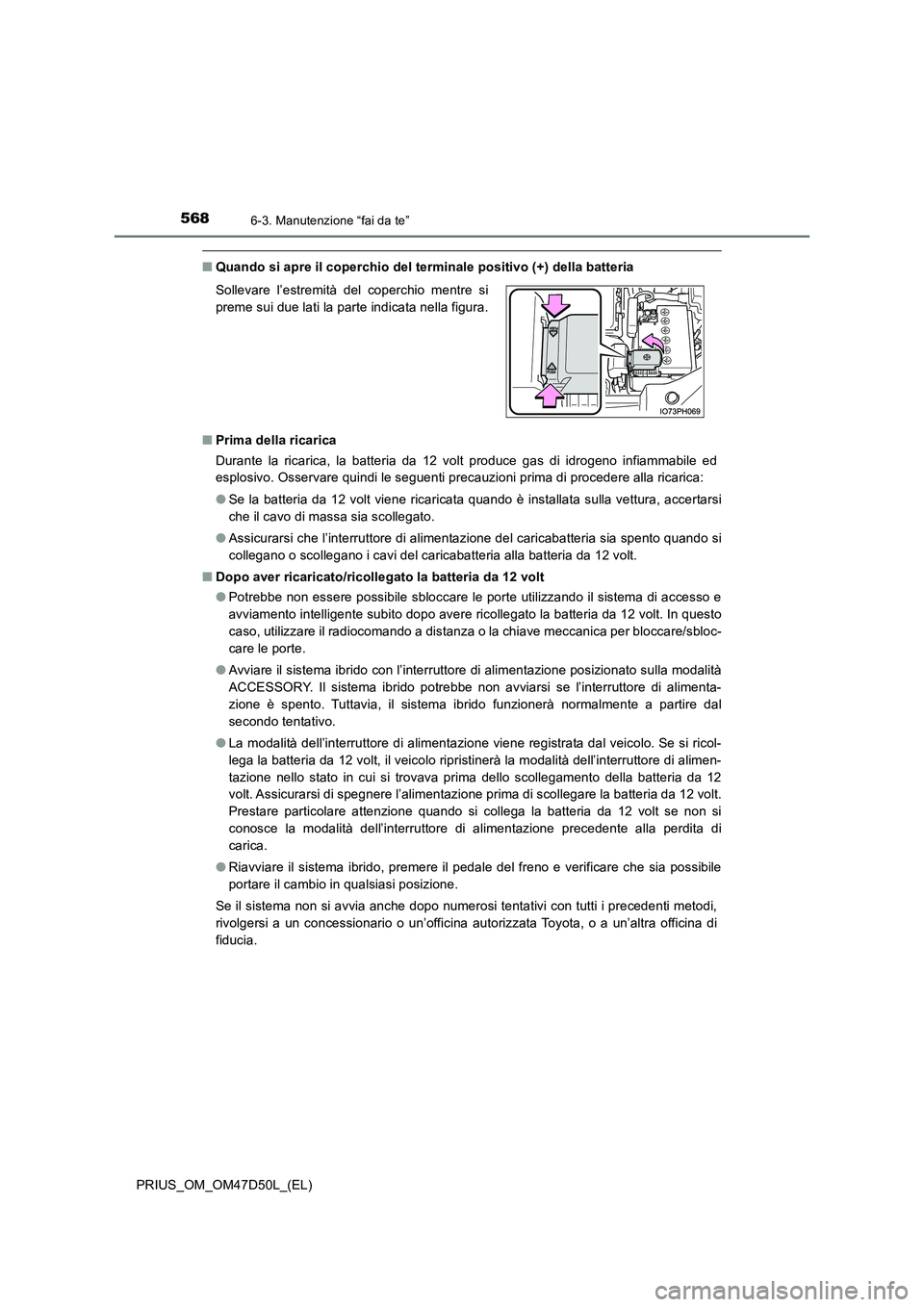

5686-3. Manutenzione “fai da te”
PRIUS_OM_OM47D50L_(EL)
■Quando si apre il coperchio del terminale positivo (+) della batteria
■ Prima della ricarica
Durante la ricarica, la batteria da 12 volt produce gas di idrogeno infiammabile ed
esplosivo. Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:
● Se la batteria da 12 volt viene ricaricata quando è installata sulla vettura, accertarsi
che il cavo di massa sia scollegato.
● Assicurarsi che l’interruttore di alimentazione del caricabatteria sia spento quando si
collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.
■ Dopo aver ricaricato/ricollegato la batteria da 12 volt
● Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo
caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloc-
care le porte.
● Avviare il sistema ibrido con l’interruttore di alimentazione posizionato sulla modalità
ACCESSORY. Il sistema ibrido potrebbe non avviarsi se l’interruttore di alimenta-
zione è spento. Tuttavia, il sistema ibrido funzionerà normalmente a partire dal
secondo tentativo.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Se si ricol-
lega la batteria da 12 volt, il veicolo ripristinerà la modalità dell’interruttore di alimen-
tazione nello stato in cui si trovava prima dello scollegamento della batteria da 12
volt. Assicurarsi di spegnere l’alimentazione prima di scollegare la batteria da 12 volt.
Prestare particolare attenzione quando si collega la batteria da 12 volt se non si
conosce la modalità dell’interruttore di alimentazione precedente alla perdita di
carica.
● Riavviare il sistema ibrido, premere il pedale del freno e verificare che sia possibile
portare il cambio in qualsiasi posizione.
Se il sistema non si avvia anche dopo numerosi tentativi con tutti i precedenti metodi,
rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di
fiducia.
Sollevare l’estremità del coperchio mentre si
preme sui due lati la parte indicata nella figura.
