2019 TOYOTA PRIUS Manuale duso (in Italian)

169
2
2. Quadro strumenti
Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

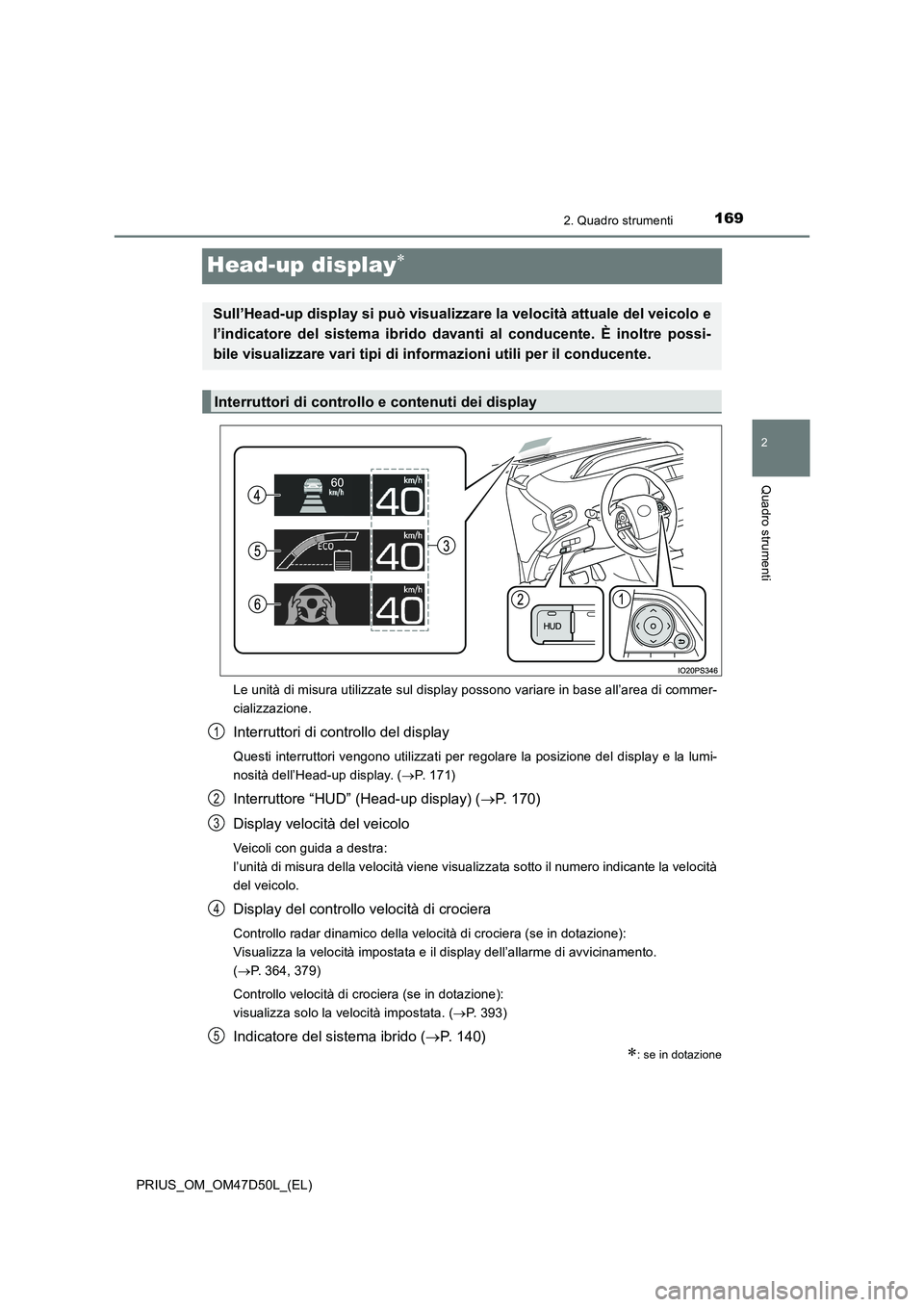

Head-up display
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Interruttori di controllo del display
Questi interruttori vengono utilizzati per regolare la posizione del display e la lumi-
nosità dell’Head-up display. (P. 1 7 1 )
Interruttore “HUD” (Head-up display) (P. 170)
Display velocità del veicolo
Veicoli con guida a destra:
l’unità di misura della velocità viene visualizzata sotto il numero indicante la velocità
del veicolo.
Display del controllo velocità di crociera
Controllo radar dinamico della velocità di crociera (se in dotazione):
Visualizza la velocità impostata e il display dell’allarme di avvicinamento.
(P. 364, 379)
Controllo velocità di crociera (se in dotazione):
visualizza solo la velocità impostata. (P. 393)
Indicatore del sistema ibrido (P. 140)
: se in dotazione
Sull’Head-up display si può visualizzare la velocità attuale del veicolo e
l’indicatore del sistema ibrido davanti al conducente. È inoltre possi-
bile visualizzare vari tipi di informazioni utili per il conducente.
Interruttori di controllo e contenuti dei display
1
2
3
4
5

1702. Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

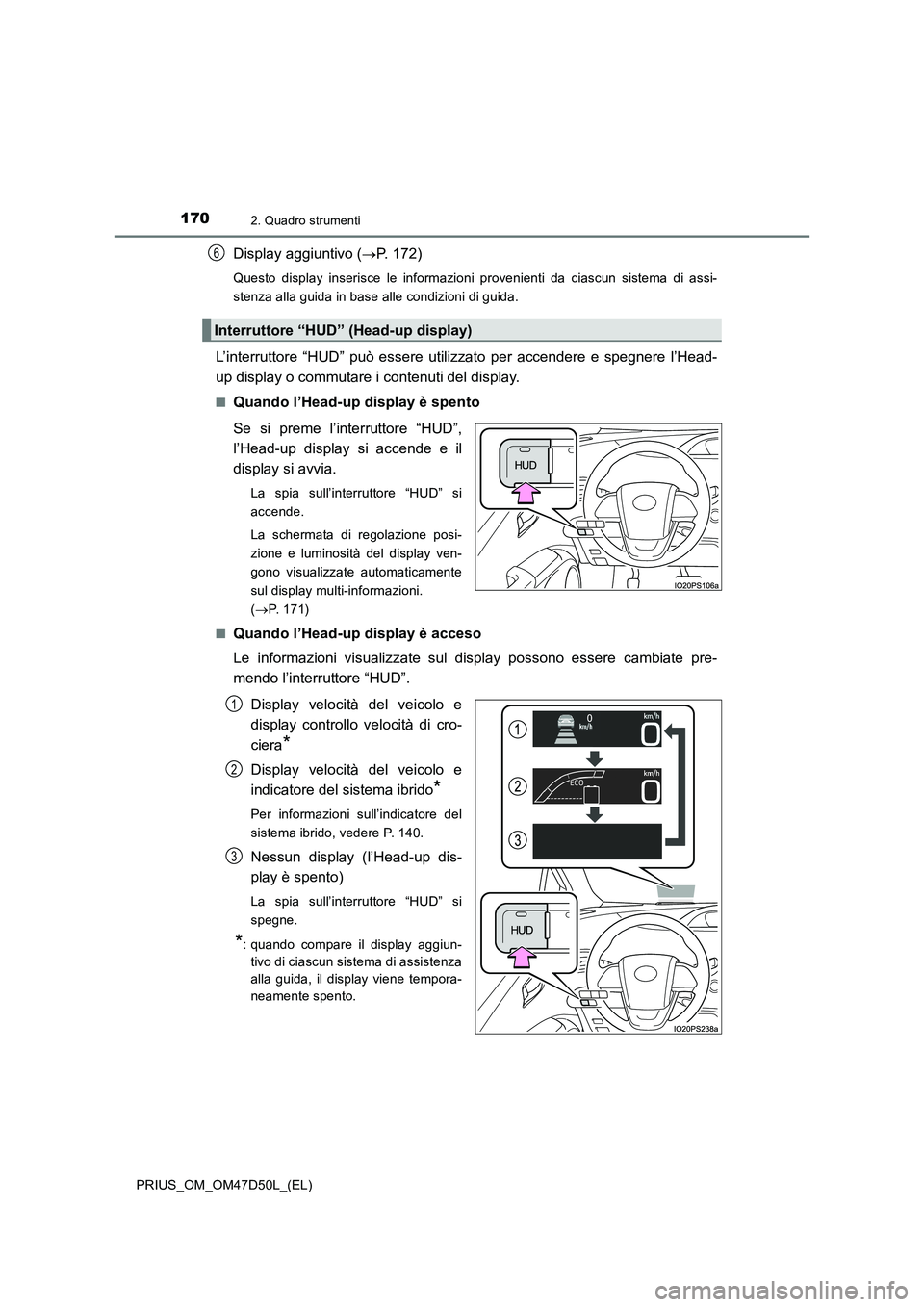

Display aggiuntivo (P. 172)
Questo display inserisce le informazioni provenienti da ciascun sistema di assi-
stenza alla guida in base alle condizioni di guida.
L’interruttore “HUD” può essere utilizzato per accendere e spegnere l’Head-
up display o commutare i contenuti del display.
■Quando l’Head-up display è spento
Se si preme l’interruttore “HUD”,
l’Head-up display si accende e il
display si avvia.
La spia sull’interruttore “HUD” si
accende.
La schermata di regolazione posi-
zione e luminosità del display ven-
gono visualizzate automaticamente
sul display multi-informazioni.
(P. 1 7 1 )
■
Quando l’Head-up display è acceso
Le informazioni visualizzate sul display possono essere cambiate pre-
mendo l’interruttore “HUD”.
Display velocità del veicolo e
display controllo velocità di cro-
ciera
*
Display velocità del veicolo e
indicatore del sistema ibrido
*
Per informazioni sull’indicatore del
sistema ibrido, vedere P. 140.
Nessun display (l’Head-up dis-
play è spento)
La spia sull’interruttore “HUD” si
spegne.
*: quando compare il display aggiun-
tivo di ciascun sistema di assistenza
alla guida, il display viene tempora-
neamente spento.
Interruttore “HUD” (Head-up display)
6
1
2
3

1712. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47D50L_(EL)
Al fine di migliorare la visibilità dell’Head-up display, è possibile regolare la
posizione e la luminosità del display.
Visualizzazione della schermata di regolazione sul display multi-informa-
zioni.
Quando l’Head-up display è acceso:
Selezionare sullo schermo del display multi-informa-
zioni, quindi premere . (P. 161)
Quando l’Head-up display è spento:
quando si preme l’interruttore “HUD”, viene visualizzata automaticamente
la schermata di regolazione dell’Head-up display.
*1
Se non si esegue alcuna regolazione per circa 6 secondi*2, il display multi-informa-
zioni ritorna automaticamente alla schermata precedente.
Regolazione della posizione e della luminosità del display mediante gli
interruttori di controllo del display.
Quando si preme o , la posi-
zione dell’Head-up display cambia.
Quando si preme o , la lumino-
sità dell’Head-up display cambia.
Quando si preme , il display multi-
informazioni torna alla schermata pre-
cedente.
*1: questa funzione può essere disattivata. (P. 165)
*2: la schermata di regolazione può essere improvvisamente annullata se viene inter-
rotta da un messaggio di allarme visualizzato sul display.
Regolazione posizione e luminosità del display
1
2

1722. Quadro strumenti
PRIUS_OM_OM47D50L_(EL)■

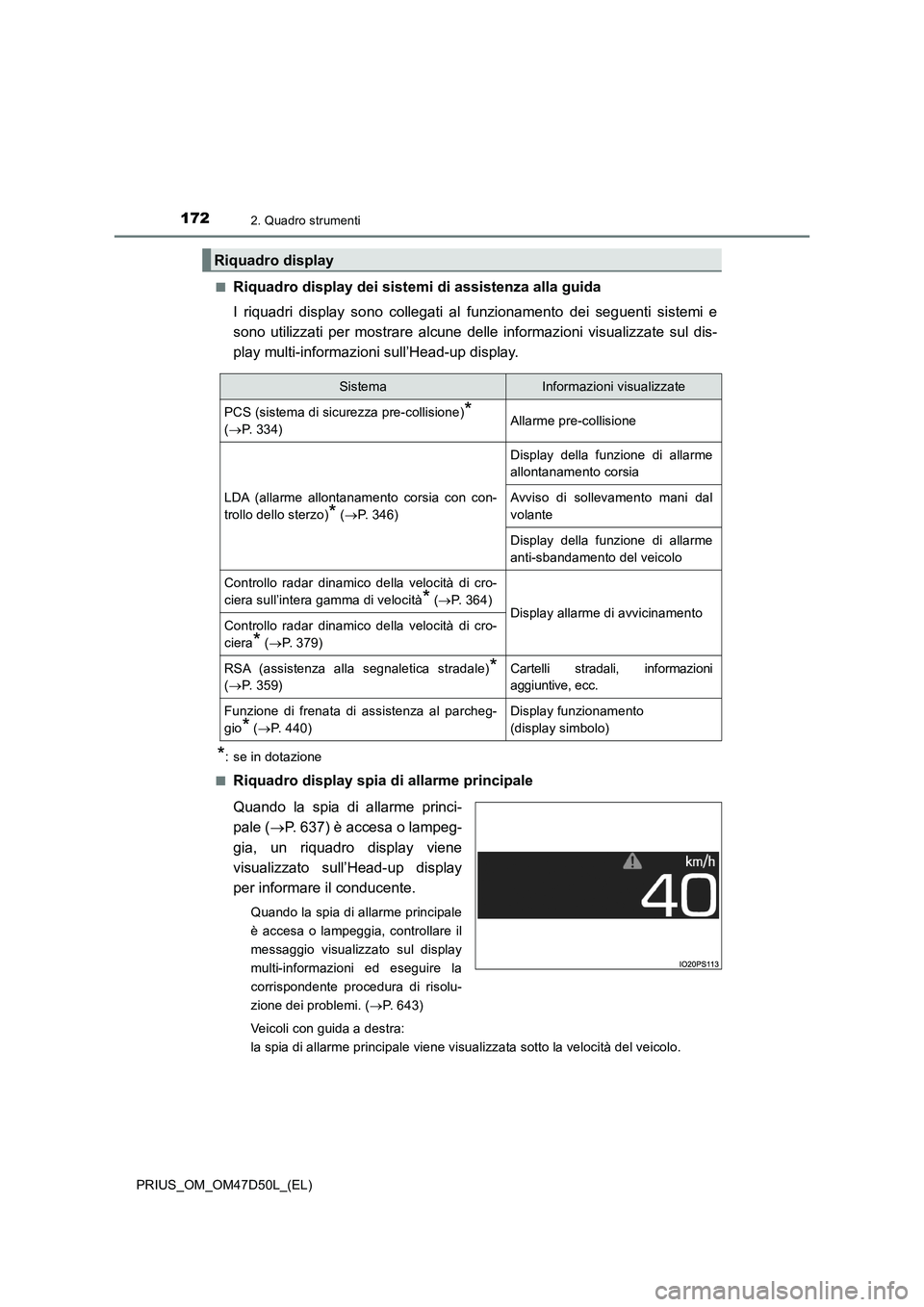

Riquadro display dei sistemi di assistenza alla guida
I riquadri display sono collegati al funzionamento dei seguenti sistemi e
sono utilizzati per mostrare alcune delle informazioni visualizzate sul dis-
play multi-informazioni sull’Head-up display.
*: se in dotazione
■
Riquadro display spia di allarme principale
Quando la spia di allarme princi-
pale (P. 637) è accesa o lampeg-
gia, un riquadro display viene
visualizzato sull’Head-up display
per informare il conducente.
Quando la spia di allarme principale
è accesa o lampeggia, controllare il
messaggio visualizzato sul display
multi-informazioni ed eseguire la
corrispondente procedura di risolu-
zione dei problemi. (P. 643)
Veicoli con guida a destra:
la spia di allarme principale viene visualizzata sotto la velocità del veicolo.
Riquadro display
SistemaInformazioni visualizzate
PCS (sistema di sicurezza pre-collisione)*
(P. 334)Allarme pre-collisione
LDA (allarme allontanamento corsia con con-
trollo dello sterzo)
* (P. 3 4 6 )
Display della funzione di allarme
allontanamento corsia
Avviso di sollevamento mani dal
volante
Display della funzione di allarme
anti-sbandamento del veicolo
Controllo radar dinamico della velocità di cro-
ciera sull’intera gamma di velocità
* (P. 364)Display allarme di avvicinamentoControllo radar dinamico della velocità di cro-
ciera
* (P. 379)
RSA (assistenza alla segnaletica stradale)*
(P. 359)
Cartelli stradali, informazioni
aggiuntive, ecc.
Funzione di frenata di assistenza al parcheg-
gio
* (P. 440)
Display funzionamento
(display simbolo)

1732. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

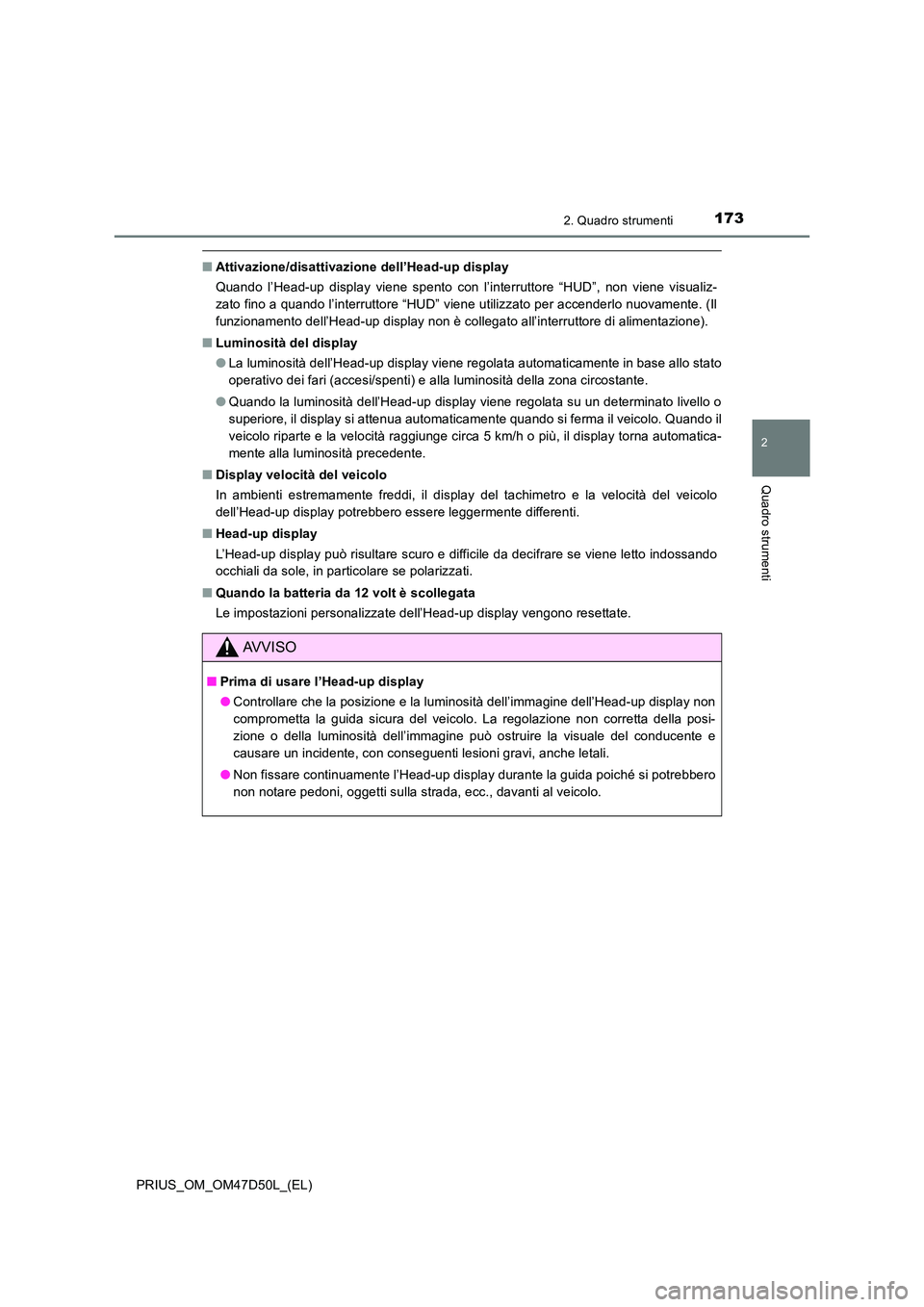

■Attivazione/disattivazione dell’Head-up display
Quando l’Head-up display viene spento con l’interruttore “HUD”, non viene visualiz-
zato fino a quando l’interruttore “HUD” viene utilizzato per accenderlo nuovamente. (Il
funzionamento dell’Head-up display non è collegato all’interruttore di alimentazione).
■ Luminosità del display
● La luminosità dell’Head-up display viene regolata automaticamente in base allo stato
operativo dei fari (accesi/spenti) e alla luminosità della zona circostante.
● Quando la luminosità dell’Head-up display viene regolata su un determinato livello o
superiore, il display si attenua automaticamente quando si ferma il veicolo. Quando il
veicolo riparte e la velocità raggiunge circa 5 km/h o più, il display torna automatica-
mente alla luminosità precedente.
■ Display velocità del veicolo
In ambienti estremamente freddi, il display del tachimetro e la velocità del veicolo
dell’Head-up display potrebbero essere leggermente differenti.
■ Head-up display
L’Head-up display può risultare scuro e difficile da decifrare se viene letto indossando
occhiali da sole, in particolare se polarizzati.
■ Quando la batteria da 12 volt è scollegata
Le impostazioni personalizzate dell’Head-up display vengono resettate.
AVVISO
■ Prima di usare l’Head-up display
● Controllare che la posizione e la luminosità dell’immagine dell’Head-up display non
comprometta la guida sicura del veicolo. La regolazione non corretta della posi-
zione o della luminosità dell’immagine può ostruire la visuale del conducente e
causare un incidente, con conseguenti lesioni gravi, anche letali.
● Non fissare continuamente l’Head-up display durante la guida poiché si potrebbero
non notare pedoni, oggetti sulla strada, ecc., davanti al veicolo.

1742. Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

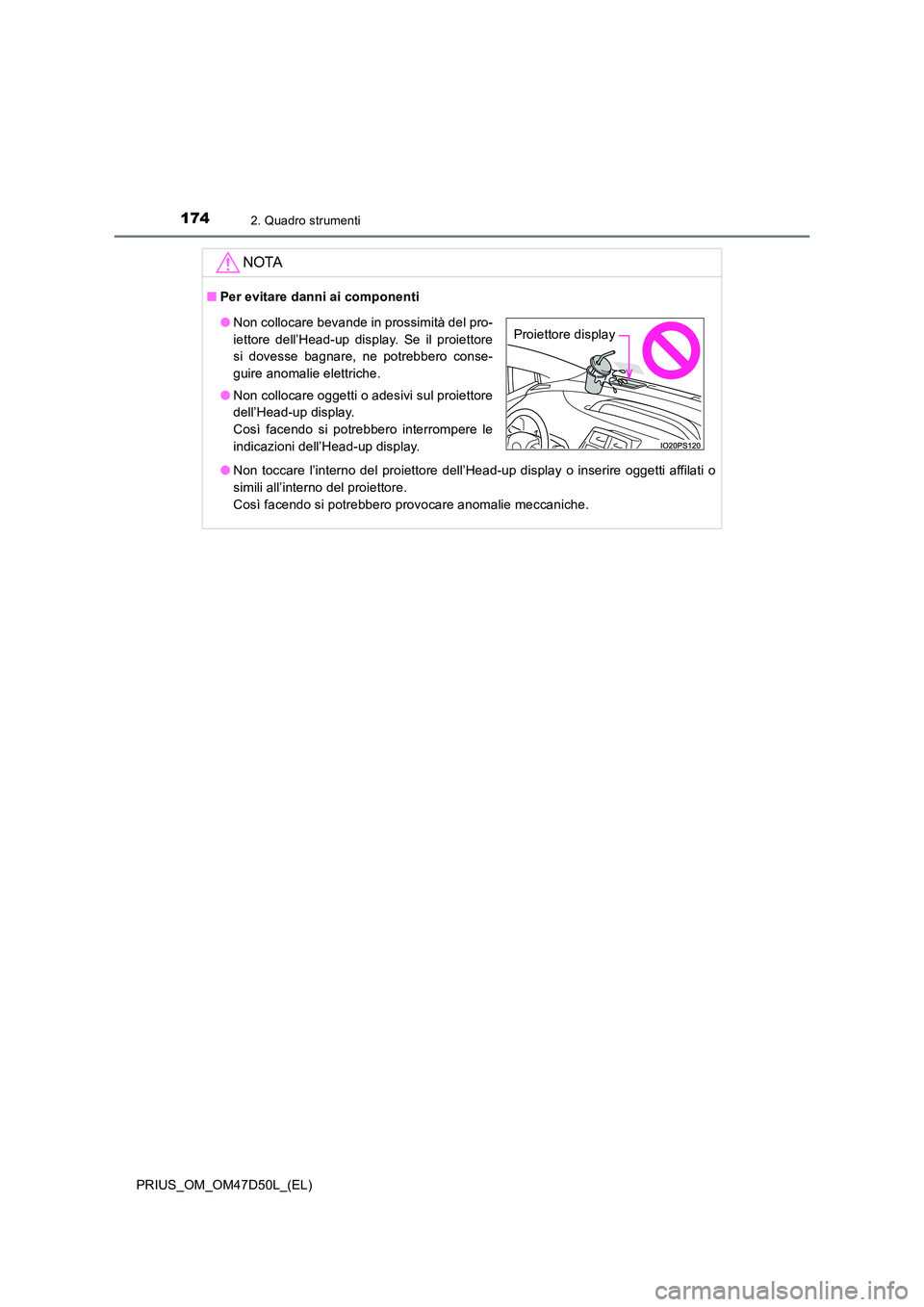

NOTA
■Per evitare danni ai componenti
● Non toccare l’interno del proiettore dell’Head-up display o inserire oggetti affilati o
simili all’interno del proiettore.
Così facendo si potrebbero provocare anomalie meccaniche.
● Non collocare bevande in prossimità del pro-
iettore dell’Head-up display. Se il proiettore
si dovesse bagnare, ne potrebbero conse-
guire anomalie elettriche.
● Non collocare oggetti o adesivi sul proiettore
dell’Head-up display.
Così facendo si potrebbero interrompere le
indicazioni dell’Head-up display.
Proiettore display

175
2
2. Quadro strumenti
Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

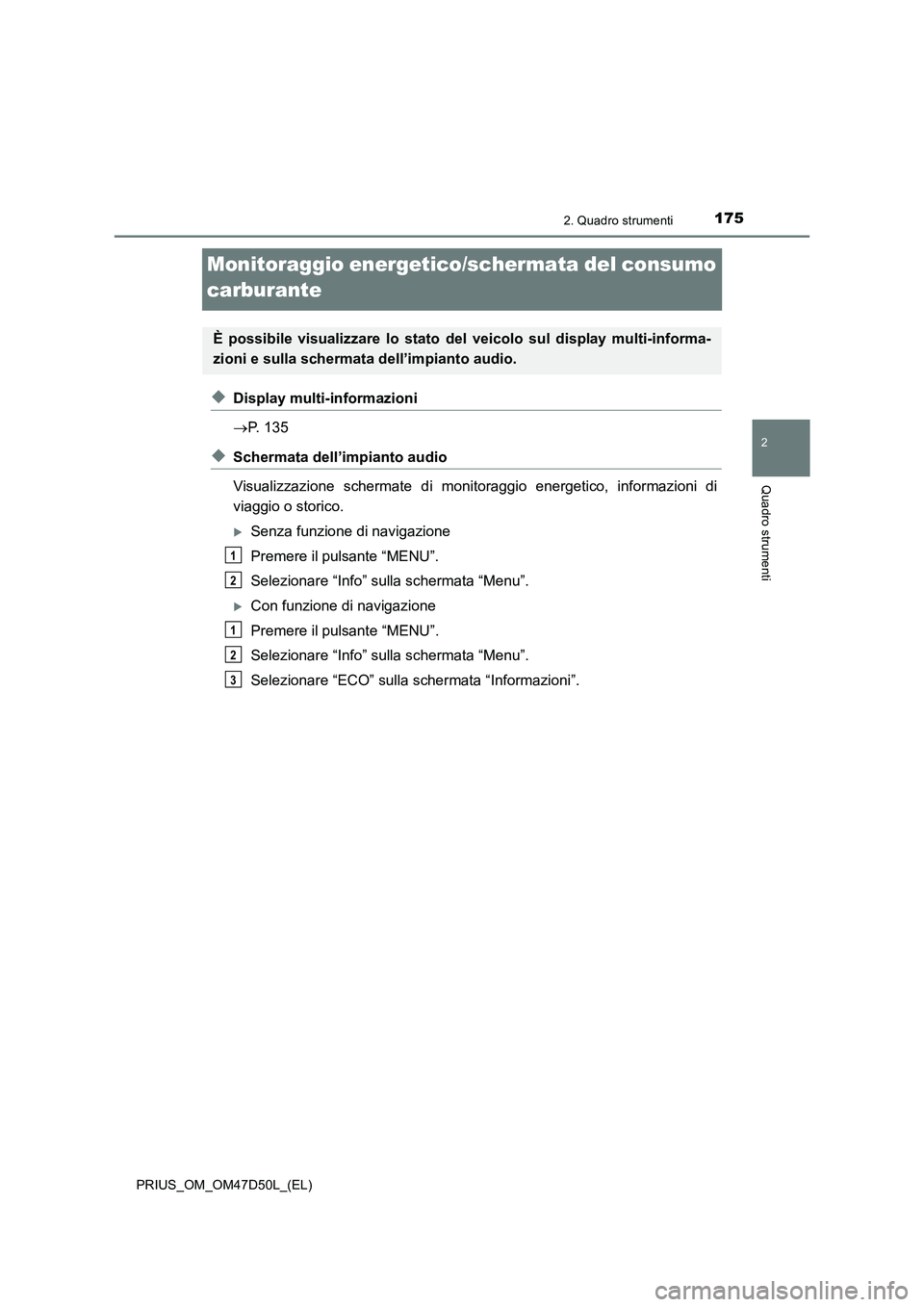

Monitoraggio energetico/schermata del consumo
carburante
◆Display multi-informazioni
P. 135
◆Schermata dell’impianto audio
Visualizzazione schermate di monitoraggio energetico, informazioni di
viaggio o storico.
Senza funzione di navigazione
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Con funzione di navigazione
Premere il pulsante “MENU”.
Selezionare “Info” sulla schermata “Menu”.
Selezionare “ECO” sulla schermata “Informazioni”.
È possibile visualizzare lo stato del veicolo sul display multi-informa-
zioni e sulla schermata dell’impianto audio.
1
2
1
2
3

1762. Quadro strumenti
PRIUS_OM_OM47D50L_(EL)

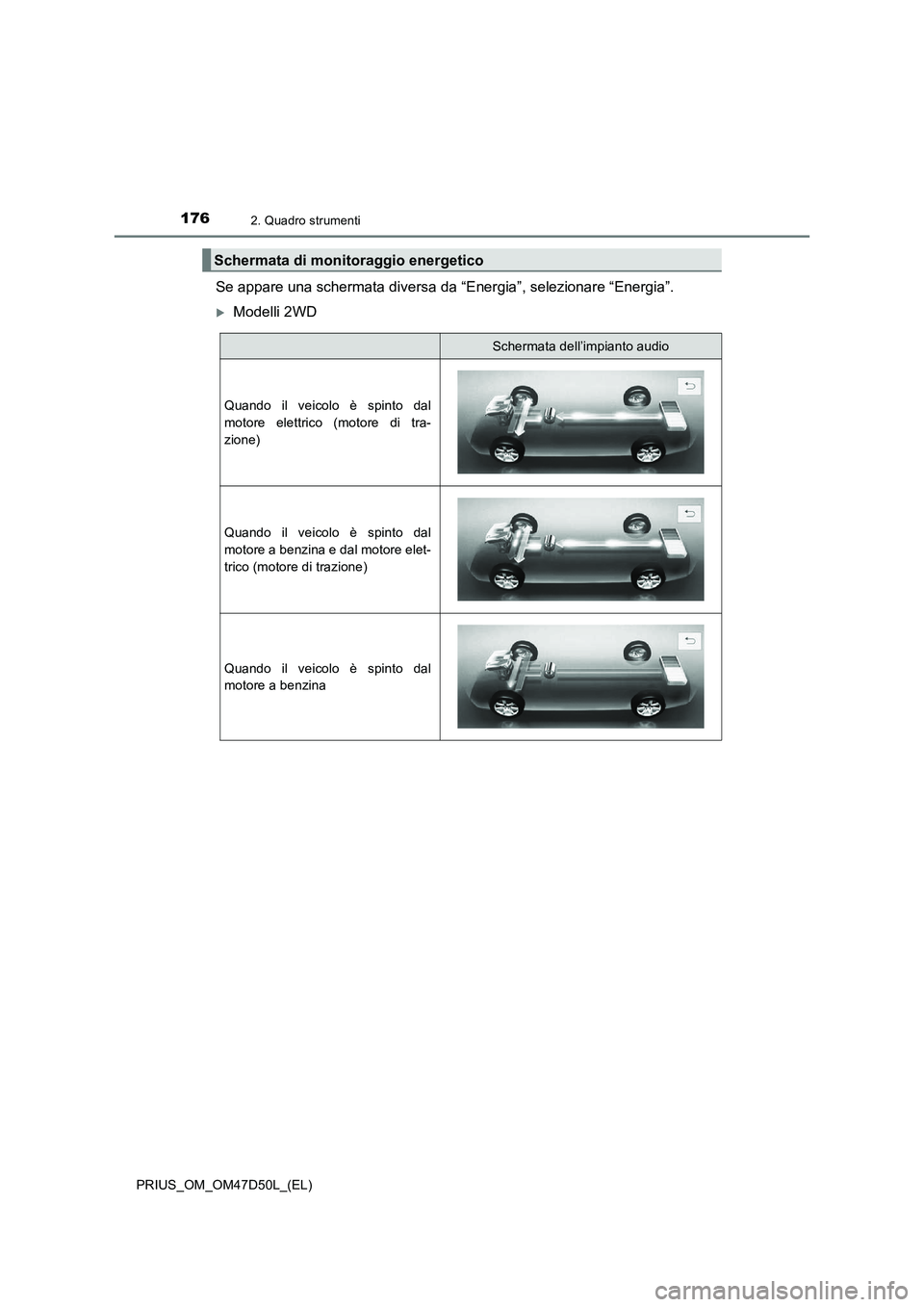

Se appare una schermata diversa da “Energia”, selezionare “Energia”.
Modelli 2WD
Schermata di monitoraggio energetico
Schermata dell’impianto audio
Quando il veicolo è spinto dal
motore elettrico (motore di tra-
zione)
Quando il veicolo è spinto dal
motore a benzina e dal motore elet-
trico (motore di trazione)
Quando il veicolo è spinto dal
motore a benzina
