2019 TOYOTA C-HR Návod na použití (in Czech)

4414-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ

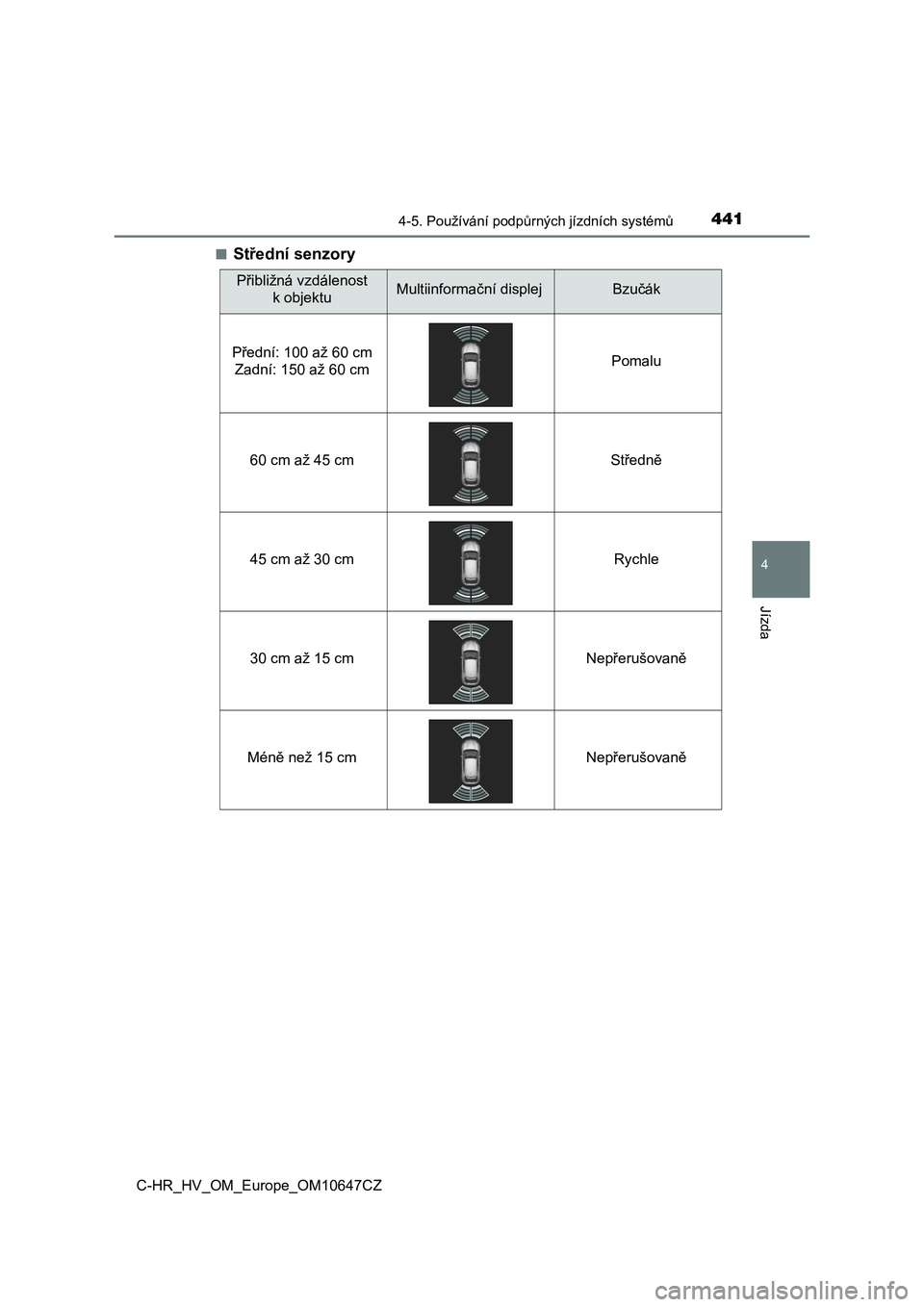

■Střední senzory
Přibližná vzdálenost
k objektuMultiinformační displejBzučák
Přední: 100 až 60 cm
Zadní: 150 až 60 cm Pomalu
60 cm až 45 cm Středně
45 cm až 30 cm Rychle
30 cm až 15 cm Nepřerušovaně
Méně než 15 cm Nepřerušovaně

4424-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
■Činnost bzučáku a vzdálenost k objektu
Když jsou senzory v či nnosti, zní pípání.
● Bzučák pípá rychleji, když se vozidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti p řibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
● Když jsou současně detekovány 2 objekty nebo více, zvuk bzu-
čáku odpovídá nejbližšímu objektu. Pokud jsou jeden nebo více
objektů přibližně 30 cm od vozidla, bzučák bude opakovat dlouhý
tón, následovaný r ychlým pípáním.
● Funkce automatického ztlumení bzučáku: Poté, co bzučák začne
znít, pokud se vzdálenost mezi vozidlem a detekovaným objek-
tem nezkrátí, bzučák bu de automaticky ztlumen.
(Pokud je však vzdálenost me zi vozidlem a objektem 30 cm
nebo méně, tato fun kce nebude fungovat.)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříz ena na multiinformačním displeji.
Hlasitost bzučáků pro parkovacího asistenta a funkci RCTA (je-l i ve
výbavě) bude seřízena současně.
Pro změnu nastavení použijte spínače ovládání přístroje.
( S. 171)
Stiskněte " " nebo "" pro volbu .
Stiskněte " " nebo "" pro volbu "Nastavení vozu" a pak stiskněte
.
Stiskněte " " nebo "" pro volbu nebo
a zvolte hlasitost, a pak stiskněte .
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
1
2
3

4434-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ

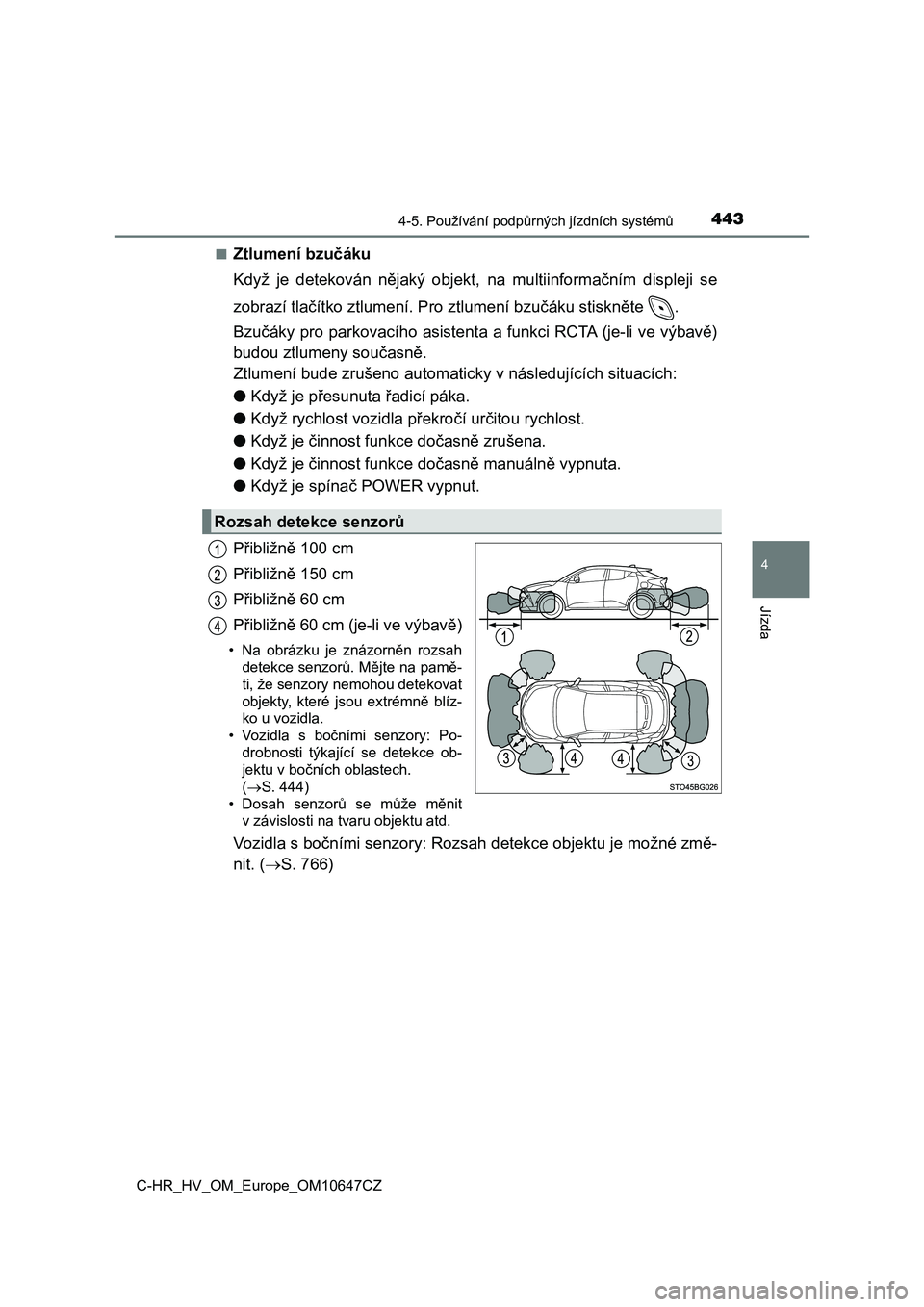

■Ztlumení bzučáku
Když je detekován nějaký objekt, na multiinformačním displeji se
zobrazí tlačítko ztlumení. Pro ztlumení bzučáku stiskněte .
Bzučáky pro parkovacího asistent a a funkci RCTA (je-li ve výbavě)
budou ztlumeny současně.
Ztlumení bude zrušeno automatic ky v následujících situacích:
● Když je přesunuta řadicí páka.
● Když rychlost vozidla překročí určitou rychlost.
● Když je činnost funkce dočasně zrušena.
● Když je činnost funkce dočasně manuálně vypnuta.
● Když je spínač POWER vypnut.
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 60 cm (je-li ve výbavě)
• Na obrázku je znázorněn rozsah
detekce senzorů. Mějte na pamě-
ti, že senzory nemohou detekovat
objekty, které jsou extrémně blíz-
ko u vozidla.
• Vozidla s bočními senzory: Po-
drobnosti týkající se detekce ob-
jektu v bočních oblastech.
( S. 444)
• Dosah senzorů se může měnit
v závislosti na tvaru objektu atd.
Vozidla s bočními senzory: Rozs ah detekce objektu je možné změ-
nit. ( S. 766)
Rozsah detekce senzorů

4444-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
■Systém je možno ovládat, když
● Spínač POWER je v režimu ZAPALOVÁNÍ ZAPNUTO.
● Funkce parkovacího asistenta je zapnuta.
● Rychlost vozidla je nižší než cca 10 km/h.
● Je zvolena jiná zařazená poloha než P.
● Vozidla s bočními senzory: Volant je otočen o přibližně 90° nebo více
■ Informace o detekci senzorů
Při používání mohou nastat následující situace.
● Senzory mohou být schopny detekovat pouze objekty v blízkosti předního
a zadního nárazníku.
● V závislosti na tvaru objektu a dalších faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná vůbec.
● Pokud je objekt extrémně blízko u senzoru, nemusí být detekován.
● Mezi detekcí objektu a jejím zobrazením bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblíží do oblasti detekce se nzoru předtím,
než se ukáže zobrazení a zazní výstražné pípání.
● Mohlo by být obtížné slyšet bzučák z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
● Může být obtížné slyšet bzučák, pokud zní bzučáky jiných systémů.
■ Výstražná funkce detekce objektu (vozidla s bočními senzory)
Když se objekt v bočních oblastech na-
chází ve směru pohybu vozidla, když se
vozidlo pohybuje dopředu nebo dozadu,
tato funkce informuje řidiče pomocí zobra-
zení a bzučáku.
Objekt
Vypočítaná dráha vozidla

4454-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ■Detekce překážky v bočních oblastech (vozidla s bočními senzory)
●Objekty v bočních oblastech jsou detekovány při jízdě sledováním bočních
oblastí pomocí bočních senzorů. Rozpoznané objekty jsou udržovány v pa-
měti po dobu přibližně 2 minut.
●Objekty nemusí být detekovány v bočních oblastech, dokud není sledování
dokončeno. Poté, co byl zapnut spínač POWER do režimu ZAPALOVÁNÍ
ZAPNUTO, sledování se dokončí po krátké době jízdy s vozidlem.
●Když je pomocí bočních senzorů detekován objekt, např. jiné vozidlo, cho-
dec nebo zvíře, objekt může být stále detekován i poté, co se dostane mimo
oblast detekce bočních senzorů.
■Podmínky, za kterých funkce nemusí fungovat správně
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzoru správ-
ně detekovat objekty. Jednotlivé případy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší vyčištění
senzoru.)
●Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně, nebo objekty, např. zdi, nemusí být deteko-
vány.
●Senzor je něčím překryt.
●Když jsou senzor nebo oblast v okolí senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
●Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových mo-
torů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení, vydá-
vajících ultrazvukové vlny.
●V okolí je jiné vozidlo vybavené parkovacími senzory.
●<003600480051005d005200550003004d0048000300530052004e0055005c005700030059005500560057005900520058000300550052005d00560057011c0074004e00510058005700700003005900520047005c000300510048004500520003004b005800
5600570070004b005200030047004800e30057010c0011[
●Pokud je senzor zasažen velkým množstvím vody, např., když jedete na za-
plavené silnici.
●Pokud je vozidlo výrazně nakloněno.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●Pokud se objekty dostanou příliš blízko k senzoru.

4464-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ■Objekty, které nemusí být řádně detekovány
Tvar objektu může bránit senzorům v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
■Pokud se na multiinformačním displeji zobrazí "Parkovací asistent není
<004e00030047004c005600530052005d004c0046004c00110003003200fe004c00560057010c005700480003005600480051005d005200550003005300440055004e00520059004400460074004b0052000300440056004c00560057004800510057004400
110005[
Senzor může být pokryt ledem, sněhem, nečistotami atd. Odstraňte led, sníh,
<0051004800fe004c0056005700520057005c000300440057004700110003005d00480003005600480051005d005200550058000f000300440045005c00030056004800030056005c005600570070005000030059005500690057004c004f00030047005200
0300510052005500500069004f00510074004b005200030056[tavu.
Výstražné hlášení se může zobrazit nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
<00560048000300510069005000550044005d0044000300550052005d00530058005600570074000f00030056005c0056005700700050000300560048000300590055006900570074000300470052000300510052005500500069004f00510074004b005200
03005600570044005900580011[
■Pokud se na multiinformačním displeji zobrazí "Porucha parkovacího
asistenta. Navštivte svého prodejce."
Systém nemusí fungovat z důvodu poruchy senzoru.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

4474-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ

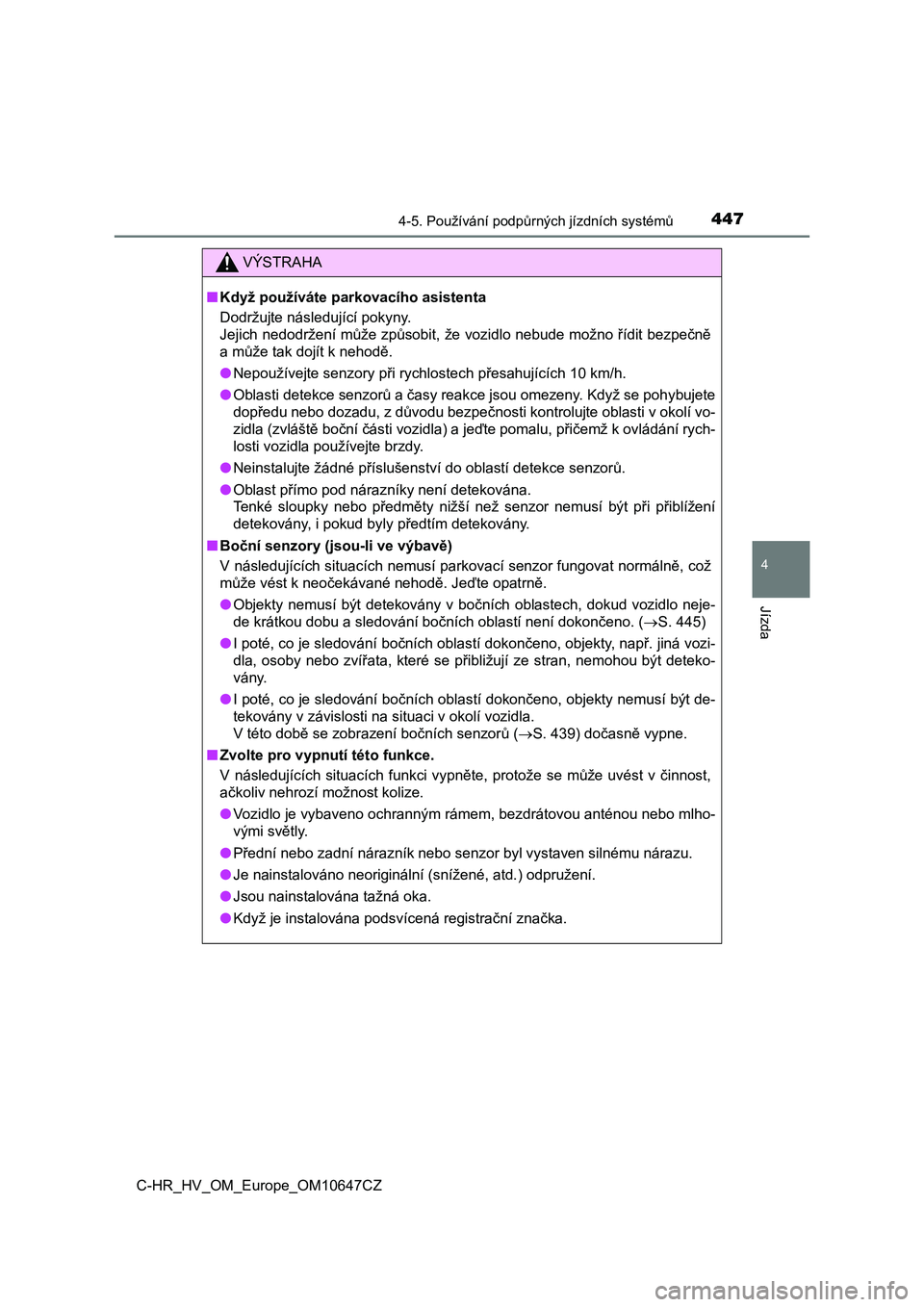

VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
● Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
● Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k o vládání rych-
losti vozidla používejte brzdy.
● Neinstalujte žádné příslušenství do oblastí detekce senzorů.
● Oblast přímo pod nárazníky není detekována.
Tenké sloupky nebo předměty nižší než senzor nemusí být při při blížení
detekovány, i pokud byly předtím detekovány.
■ Boční senzory (jsou-li ve výbavě)
V následujících situacích nemusí parkovací senzor fungovat norm álně, což
může vést k neočekávané nehodě. Jeďte opatrně.
● Objekty nemusí být detekovány v bočních oblastech, dokud vozidlo neje-
de krátkou dobu a sledování bočních oblastí není dokončeno. ( S. 445)
● I poté, co je sledování bočních oblastí dokončeno, objekty, např. jiná vozi-
dla, osoby nebo zvířata, které se přibližují ze stran, nemohou být deteko-
vány.
● I poté, co je sledování bočních oblastí dokončeno, objekty nemusí být de-
tekovány v závislosti na situaci v okolí vozidla.
V této době se zobrazení bočních senzorů ( S. 439) dočasně vypne.
■ Zvolte pro vypnutí této funkce.
V následujících situacích funkci vypněte, protože se může uvést v činnost,
ačkoliv nehrozí možnost kolize.
● Vozidlo je vybaveno ochranným rámem, bezdrátovou anténou nebo mlho-
vými světly.
● Přední nebo zadní nárazník nebo senzor byl vystaven silnému nárazu.
● Je nainstalováno neoriginální (snížené, atd.) odpružení.
● Jsou nainstalována tažná oka.
● Když je instalována podsvícená registrační značka.

4484-5. Používání podpůrných jízdních systémů
C-HR_HV_OM_Europe_OM10647CZ
VÝSTRAHA
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správně z důvo du poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
● Zobrazení činnosti parkovacího asistenta bliká nebo ukazuje souvisle
a ozývá se pípání, když nebyly detekovány žádné objekty.
● Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
● Pokud do něčeho narazí nárazník nebo mřížka.
● Pokud zobrazení bliká nebo ukazuje souvisle a nezní bzučák, kromě situa-
ce, kdy byla zapnuta funkce ztlumení.
● Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh n ebo bláto,
je pravděpodobné, že senzor má poruchu.
■ Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody n ebo páry.
Tím by mohlo dojít k poruše senzoru.
● Když používáte pro mytí vozidla vysokotlakou myčku, nestříkejte vodu pří-
mo na senzory, protože to může způsobit poruchu senzoru.
● Když používáte pro mytí vozidla páru, nesměrujte páru příliš blízko k sen-
zorům, protože to může způsobit poruchu senzoru.
