2019 TOYOTA C-HR Návod na použití (in Czech)

6416-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
6
Údržba a péče
Zkontrolujte, zda není pojistka přepálená.
Normální pojistka
Přepálená pojistka
Kromě Typ E:
Nahraďte přepálenou pojistku novou pojistkou příslušné proudové hodno-
ty. Proudovou hodnotu naleznete na víčku pojistkové skříňky.
Ty p E :
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis.
4
Ty p ATy p B
Ty p CTy p D
Ty p E

6426-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
■Po výměně pojistky
● Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vyměnit
žárovku. ( S. 643)
● Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte rýmkoliv
spolehlivým servisem.
■ Pokud je obvod přetížen
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■ Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota u rčené pro toto
vozidlo. Protože určité žárovky jsou připojeny k obvodům navrže ným pro
předcházení přetížení, neoriginální díly nebo díly, které nejso u navrženy pro
toto vozidlo, mohou být nepoužitelné.
VÝSTRAHA
■ Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo z ranění.
● Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
● Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu .
● Neupravujte pojistky nebo pojistkové skříňky.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opr avit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kte rémkoliv
spolehlivém servisu.

6436-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
6
Údržba a péče
Žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna. (S. 757)
■Předek
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti vý-
měny se liší podle žárovek. Pr otože hrozí nebezpečí poškození
součástí, doporučujeme, aby výmě nu provedl kterýkoliv autori-
zovaný prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Příprava na výměnu žárovky
Umístění žárovek
Přední směrová světla (typ se žárovkou)
Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Boční směrová světla

6446-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
■Vzadu
Zadní směrová světla (typ se žárovkou)
Brzdová/koncová svět la (typ se žárovkou)
Couvací světla (typ se žárovkou)
Osvětlení registrační značky
Zadní mlhové světlo (typ se žárovkou)

6456-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
6
Údržba a péče

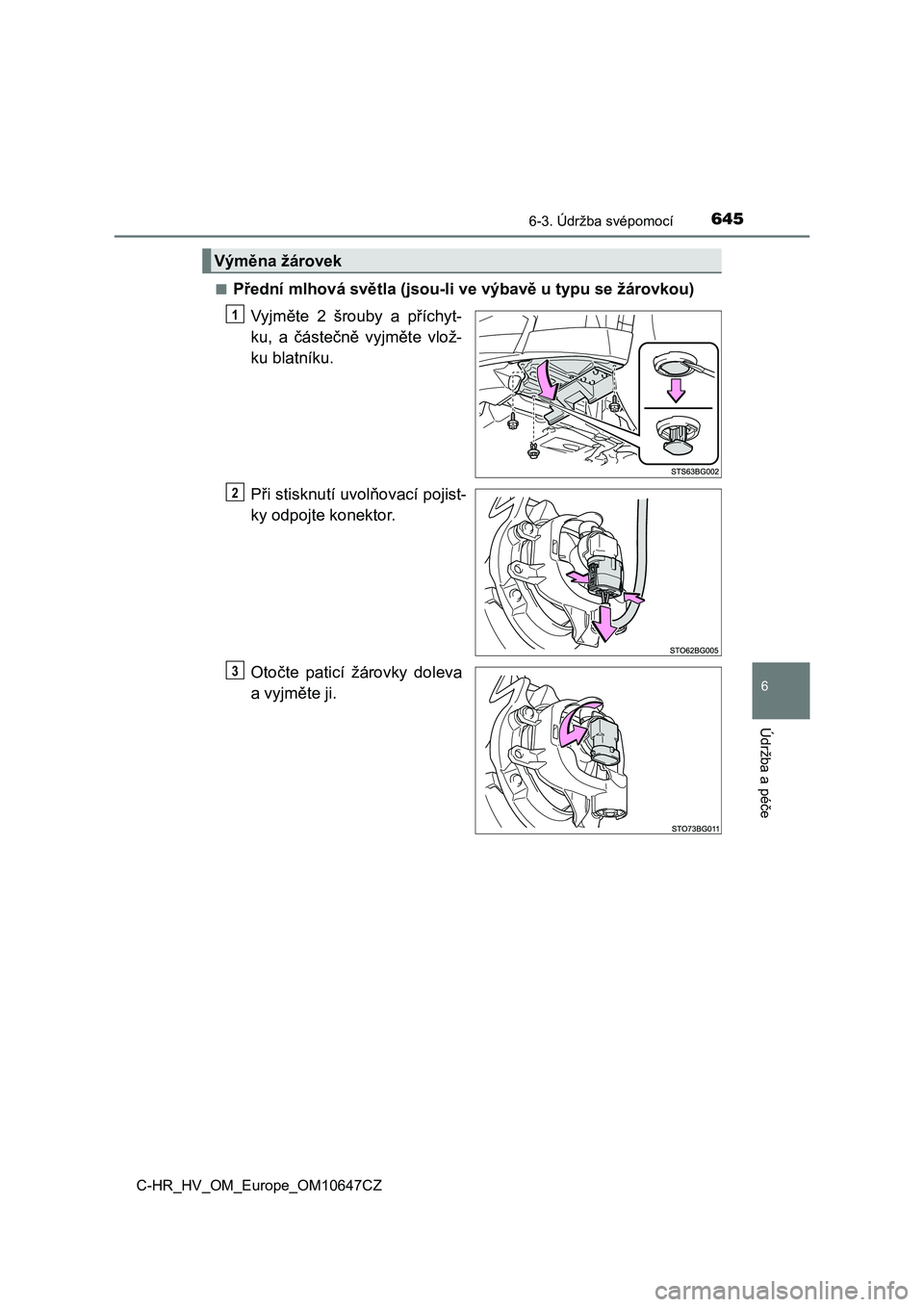

■Přední mlhová světla (jsou-li ve výbavě u typu se žárovkou)
Vyjměte 2 šrouby a příchyt-
ku, a částečně vyjměte vlož-
ku blatníku.
Při stisknutí uvolňovací pojist-
ky odpojte konektor.
Otočte paticí žárovky doleva
a vyjměte ji.
Výměna žárovek
1
2
3

6466-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ

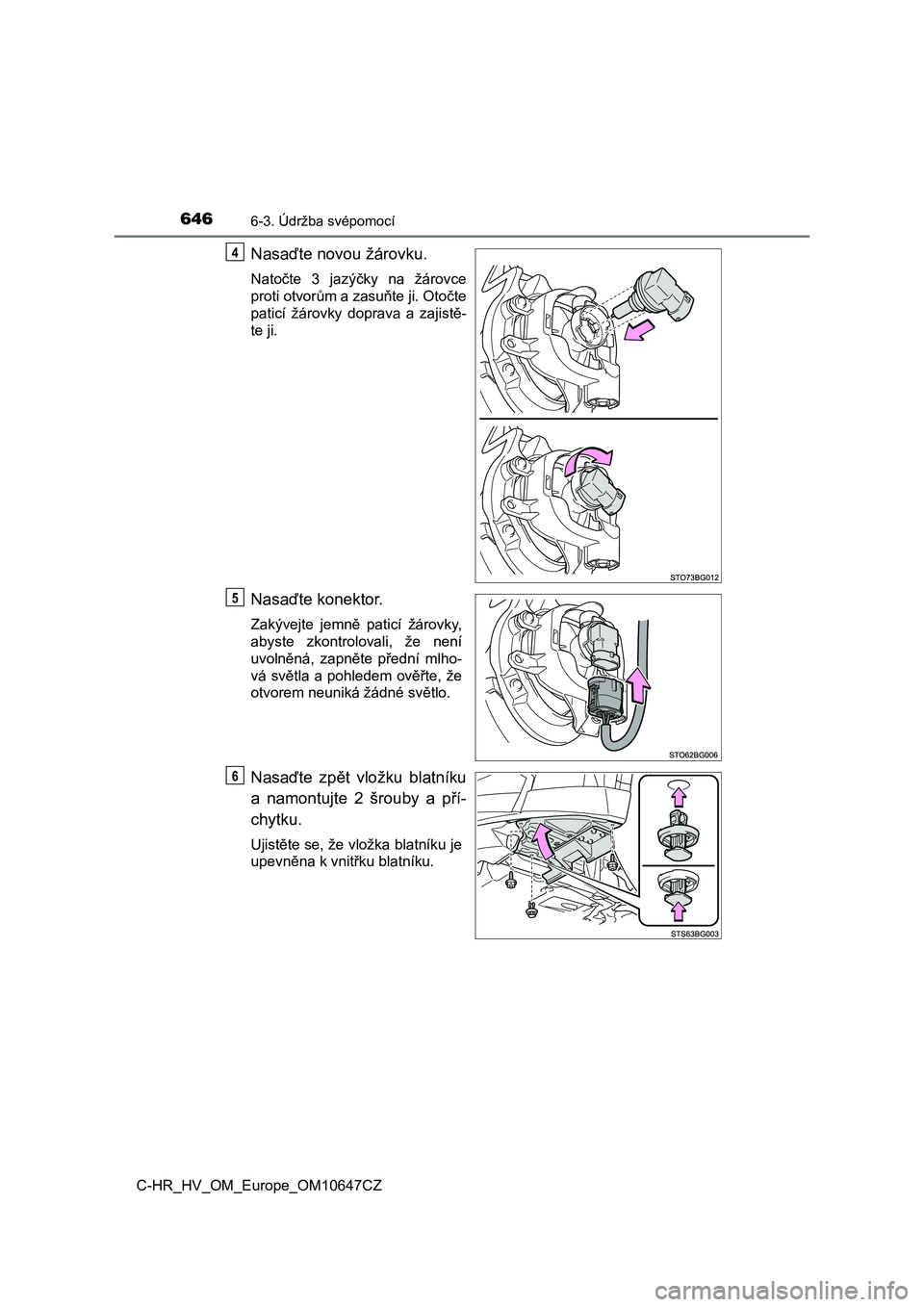

Nasaďte novou žárovku.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji. Otočte
paticí žárovky doprava a zajistě-
te ji.
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte přední mlho-
vá světla a pohledem ověřte, že
otvorem neuniká žádné světlo.
Nasaďte zpět vložku blatníku
a namontujte 2 šrouby a pří-
chytku.
Ujistěte se, že vložka blatníku je
upevněna k vnitřku blatníku.
4
5
6

6476-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
6
Údržba a péče
■Přední směrová světla (typ se žárovkou)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

6486-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10647CZ
■Zadní směrová světla (typ se žárovkou) a brzdové/koncové
světlo (typ se žárovkou)
Otevřete zadní dveře a vy-
jměte kryt.
Abyste zabránili poškození vozi-
dla, obalte plochý šroubovák
páskou.
Vyjměte 2 šrouby a zatáhněte
jednotku světla směrem k zad-
ní části vozidla, abyste ji vy-
jmuli.
Otočte paticí žárovky doleva.
Zadní směrová světla
Brzdová/koncová světla
Vyjměte žárovku.
Zadní směrová světla
Brzdová/koncová světla
Když nasazujete žárovku, proveďte montáž dle a v obrá-
ceném pořadí.
1
2
3
4
