2019 TOYOTA C-HR Návod na použití (in Czech)

7297-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže

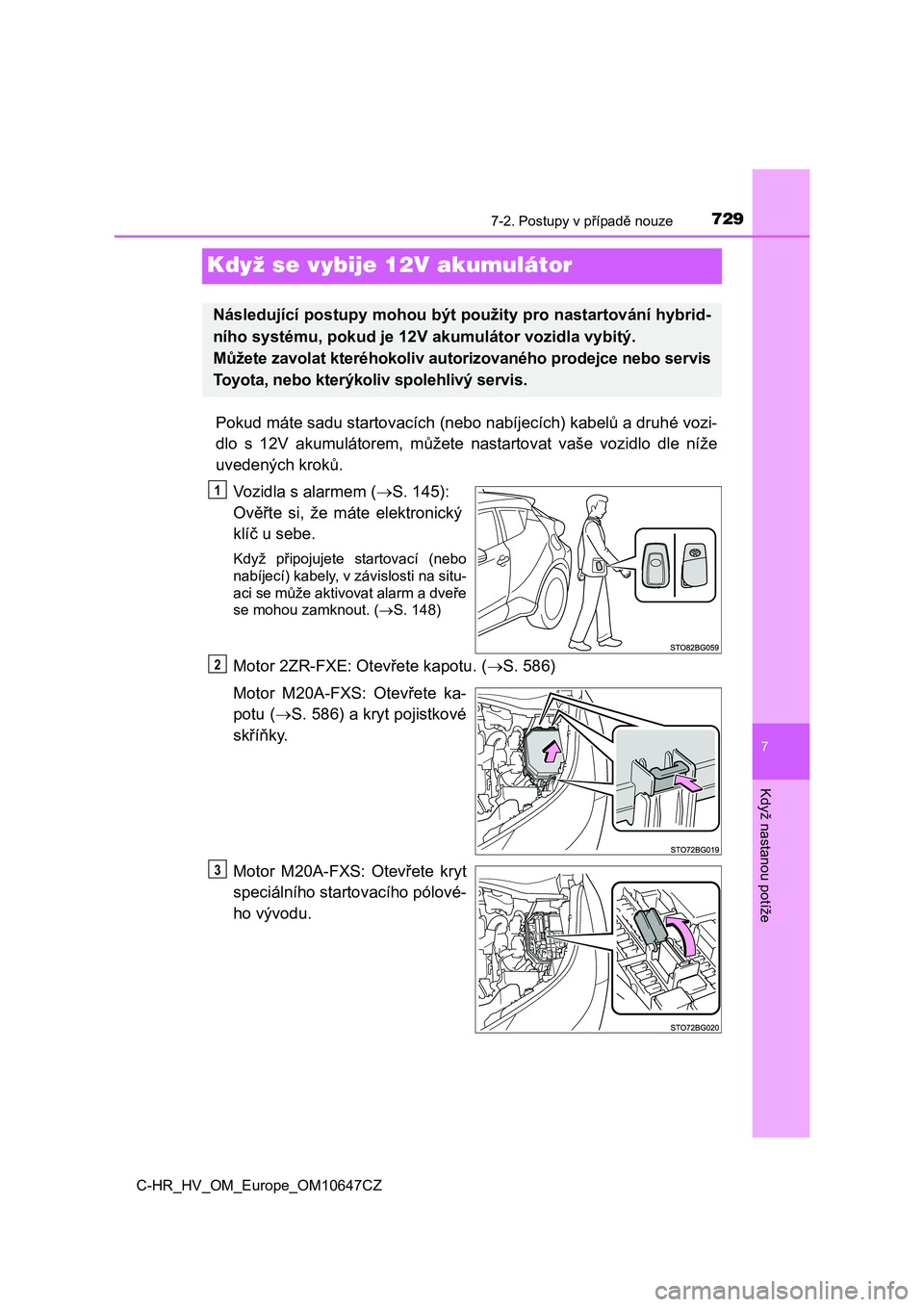

Když se vybije 12V akumulátor
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Vozidla s alarmem ( S. 145):
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo
nabíjecí) kabely, v závislosti na situ-
aci se může aktivovat alarm a dveře
se mohou zamknout. ( S. 148)
Motor 2ZR-FXE: Otevřete kapotu. (S. 586)
Motor M20A-FXS: Otevřete ka-
potu ( S. 586) a kryt pojistkové
skříňky.
Motor M20A-FXS: Otevřete kryt
speciálního startovacího pólové-
ho vývodu.
Následující postupy mohou být použ ity pro nastartování hybrid-
ního systému, pokud je 12V akumulátor vozidla vybitý.
Můžete zavolat které hokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýko liv spolehlivý servis.
1
2
3

7307-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Připojte startovací kabely podle následujícího postupu.
Motor 2ZR-FXE
Připojte svorku kladného startovacího kabelu na kladný (+) pólo -
vý vývod akumulátoru na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod ak umulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó -
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové m ísto vzdálené od 12V akumu-
látoru a pohybujících se součástí, viz obrázek.
4

7317-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
Motor M20A-FXS
Připojte svorku kladného starto vacího kabelu na speciální starto-
vací pólový vývod na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod ak umulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó -
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové m ísto vzdálené od speciálního
pólového vývodu a pohybujícíc h se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přib ližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Otevřete a zavřete kterékoliv z dveří vašeho vozidla s vypnutým
spínačem motoru.
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím spínače POWER do režimu ZA-
PNUTO.
5
6
7

7327-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo se rvis
Toyota, nebo kterýkoliv spolehlivý servis.
Jakmile je hybridní sys tém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, v e kterém byly připojeny.
Pro motor M20A-FXS: Zavřete kry t speciálního startovací pólového
vývodu a nasaďte zpět kryt pojis tkové skříňky do původní polohy.
Jakmile hybridní systém nastartuj e, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu T oyota,
nebo v kterémkoliv spolehlivém servisu.
■ Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■ Abyste zabránili vybití 12V akumulátoru
● Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
● Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■ Když je 12V akumulátor vyjmutý nebo vybitý
● Informace uložené v ECU budou vymazány. Když je 12V akumulátor vybitý,
nechte vozidlo prohlédnout u kteréhokoliv autorizovaného prodej ce nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
● Některé systémy mohou vyžadovat inicializaci. (S. 771)
■ Když odpojujete pólové vývody 12V akumulátoru
Když jsou pólové vývody 12V akumulátor odpojeny, informace ulož ené v ECU
budou vymazány. Před odpojením pólových vývodů 12V akumulátoru kontak-
tujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
■ Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elekt řiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartov at. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnos ti.)
8
9
10

7337-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
■Když dobíjíte nebo měníte 12V akumulátor
●V některých případech nemusí být možné odemknout dveře použitím systé-
mu Smart Entry & Start, když je 12V akumulátor vybitý. Pro odemknutí nebo
zamknutí dveří použijte bezdrátové dálkové ovládání nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V aku-
mulátor dobit, ale bude startovat normálně po druhém pokusu. To není po-
rucha.
●Režim spínače POWER se zaznamená ve vozidle. Když se 12V akumulátor
znovu připojí, systém se vrátí do režimu, který byl nastaven před vybitím
12V akumulátoru. Před odpojením 12V akumulátoru vypněte spínač
POWER.
Pokud si nejste jisti, který režim spínače POWER byl zapnut před vybitím
12V akumulátoru, buďte zvlášť opatrní, když znovu připojujete 12V akumu-
látor.
■Když měníte 12V akumulátor
Motor 2ZR-FXE
●Použijte 12V akumulátor, který odpovídá Evropským předpisům.
●Použijte 12V akumulátor, který má stejné rozměry skříně, jako měl ten před-
chozí (LN1), kapacita 20 hodin (20HR) je ekvivalentní (45 Ah) nebo vyšší
a startovací proud za studena (CCA) je ekvivalentní (360A) nebo vyšší.
• Pokud se rozměry liší, 12V akumulátor nelze řádně upevnit.
• Pokud je 20hodinová kapacita nízká, i když je časový úsek, kdy se vozi-
dlo nepoužívá, krátký, 12V akumulátor se může vybít a hybridní systém
nemusí jít nastartovat.
●Podrobnosti konzultujte s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.

7347-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Motor M20A-FXS
● Používejte 12V akumulátor s centrálním odplyněním (Evropské směrnice).
● Použijte 12V akumulátor, který má stejné rozměry skříně, jako měl ten před-
chozí (LN1), kapacita 20 hodin (20HR) je ekvivalentní (45 Ah) n ebo vyšší
a startovací proud za studena (CCA) je ekvivalentní (260A) nebo vyšší.
• Pokud se rozměry liší, 12V akumulátor nelze řádně upevnit.
• Pokud je použit nesprávný 12V akumulátor, výkon akumulátoru se může
snížit a hybridní systém nemusí být možné nastartovat.
• Pokud je 20hodinová kapacita nízká, i když je časový úsek, kdy se vozi-
dlo nepoužívá, krátký, 12V akumulátor se může vybít a hybridní systém
nemusí jít nastartovat.
● Použijte 12V akumulátor s madlem. Pokud je použit 12V akumulátor bez
madla, vyjmutí je obtížnější.
● Po výměně pevně připevněte následující položky k vypouštěcímu otvoru 12V
akumulátoru.
● Podrobnosti konzultujte s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.
Zátka vypouštěcího otvoru
Vypouštěcí otvor
Vypouštěcí hadička
• Použijte vypouštěcí hadičku, která
byla připevněna k 12V akumulátoru
před výměnou, a ověřte si, že je pev-
ně připojena k části s otvorem ve vo-
zidle.
• Použijte zátku vypouštěcího otvoru
dodanou s vyměněným 12V akumulá-
torem, nebo zátku z 12V akumulátoru
před výměnou. (V závislosti na 12V
akumulátoru, který má být vyměněn,
může být vypouštěcí otvor zazátko-
ván.)

7357-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
VÝSTRAHA
■Když odpojujete pólové vývody 12V akumulátoru
Vždy odpojte nejprve záporný (-) pól. Pokud se kladný (+) pól d otkne jaké-
hokoliv kovu v okolní oblasti, když je odpojován kladný (+) pól , může dojít
ke vzniku jisker, což může vést k požáru, kromě elektrického šo ku a smrtel-
ného nebo vážného zranění.
■ Jak zabránit požárům nebo výbuchům 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapál ení hořla-
vého plynu, který může vystupovat z 12V akumulátoru:
● Ujistěte se, že je každý startovací kabel připojen ke správnému pólovému
vývodu a že není neúmyslně v kontaktu s jinou součástí, než zam ýšleným
pólovým vývodem.
● Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pólový
vývod přišel do kontaktu s jinými součástmi nebo kovovým povrch em
v této oblasti, jako jsou příchytky nebo nenalakovaný kov.
● Nedovolte, aby svorky startovacích kabelů + a - přišly do kontaktu mezi
sebou.
● Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti 12V akumulátoru.
■ Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý a korozivní kyselinový elektro lyt, při-
čemž jeho části obsahují olovo a sloučeniny olova. Při zacházen í s 12V
akumulátorem dodržujte následující pokyny:
● Při práci s 12 V akumulátorem používejte vždy ochranné brýle a dejte po-
zor, aby se kapalina akumulátoru (kyselina) nedostala do kontak tu s kůží,
oděvem nebo karoserií vozidla.
● Nenaklánějte se nad 12V akumulátor.
● V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíl e, kdy
je poskytnuta lékařská pomoc.
● Vždy si po zacházení s držákem, pólovými vývody a jinými součástmi sou-
visejícími s 12V akumulátorem, umyjte ruce.
● Do blízkosti 12V akumulátoru nepouštějte děti.

7367-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
VÝSTRAHA
■Po dobití 12V akumulátoru (motor M20A-FXS)
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv a utorizova-
ného prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehl ivém servi-
su. Pokud je 12V akumulátor poškozen, dalším používáním může 12 V
akumulátor emitovat páchnoucí plyn, který může mít škodlivé úči nky na
zdraví cestujících.
■ Když měníte 12V akumulátor
● Když jsou větrací zátka a indikátor blízko upevňovací příchytky, kapalina
akumulátoru (kyselina sírová) může unikat.
● Pro informace týkající se výměny 12V akumulátoru kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
● Motor M20A-FXS: Po výměně bezpečně připevněte odvětrávací hadičku
a zasuňte zátku odvětrávacího otvoru do odvětrávacího otvoru vym ěněné-
ho 12V akumulátoru. Pokud nejsou řádně připevněny, plyny (vodík ) mohou
unikat do interiéru vozidla, kde hrozí nebezpečí vznícení plynu a výbuchu.
UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely ne zamotaly do
ventilátorů chlazení atd.
■ Abyste zabránili poškození vozidla (motor M20A-FXS)
Speciální startovací pólový vývod se používá, když v případě no uze dobíjíte
12V akumulátor z jiného vozidla. Nemůže být používán pro nastar tování ji-
ného vozidla pomocí startovacích kabelů.
