2019 TOYOTA C-HR Návod na použití (in Czech)

7137-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
● Umístěte zvedák řádně na místo určené
ke zvedání. ( S. 715)

7147-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Vyjměte podlahovou desku. (S. 557)
Vyjměte zvedák.
Vyjměte podlahovou desku. ( S. 557)
Vyjměte vložku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí zvedáku
1
2
Vyjmutí rezervního kola
1
2
3
VÝSTRAHA
■ Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mez i rezervní kolo
a karoserii vozidla.

7157-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
Zaklínujte kola.
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

7167-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

7177-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
VÝSTRAHA
■Výměna kola s defektem
● Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážným zraněním:
• Nezkoušejte vyjmout ozdobný kryt kola rukou. Dávejte pozor při mani-
pulaci s krytem, abyste předešli nečekanému zranění.
• Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, c o jste
s vozidlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd.,
může dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N·m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. ( S. 625)

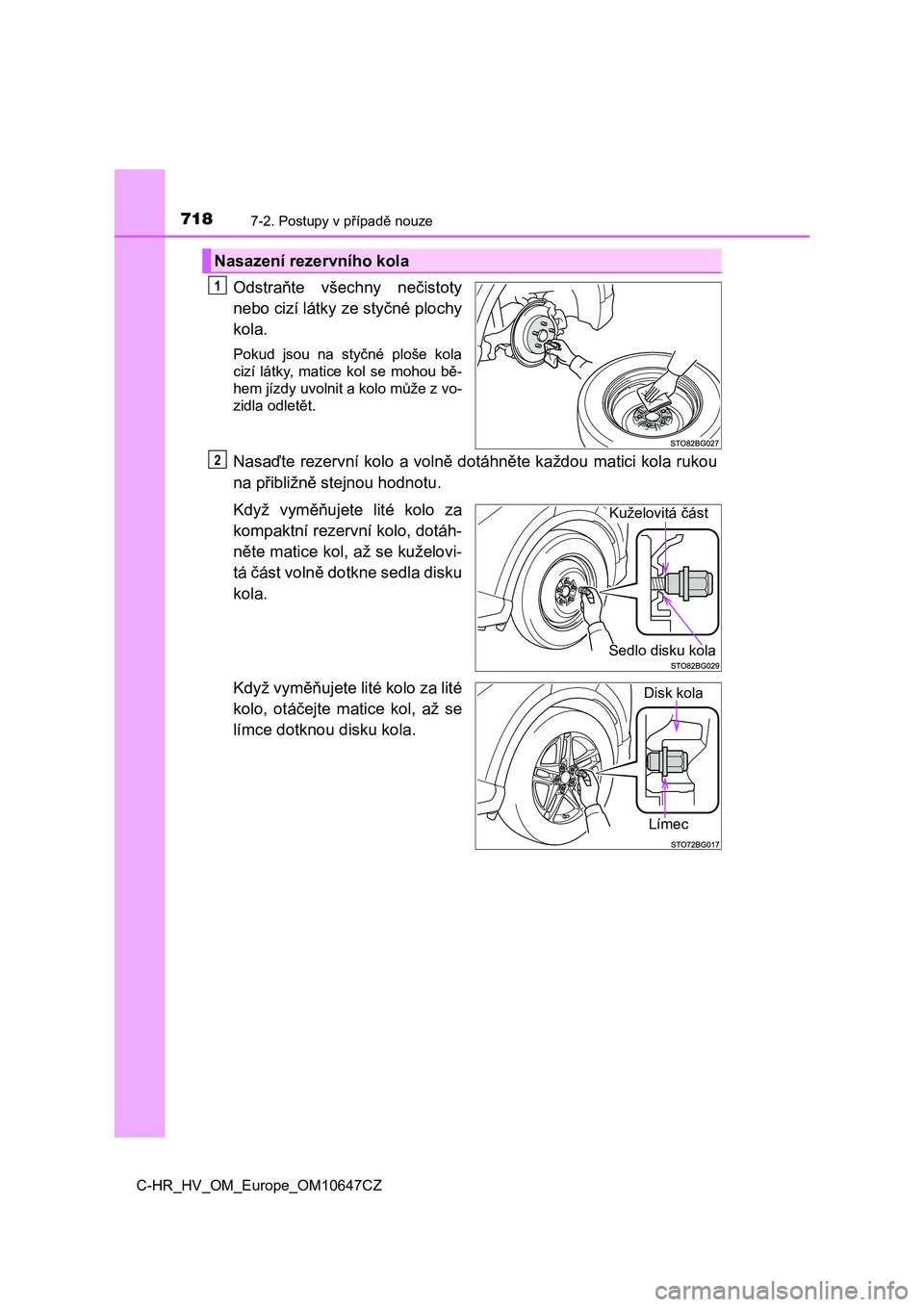

7187-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola ruko u
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
kompaktní rezervní kolo, dotáh-
něte matice kol, až se kuželovi-
tá část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

7197-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N·m
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5

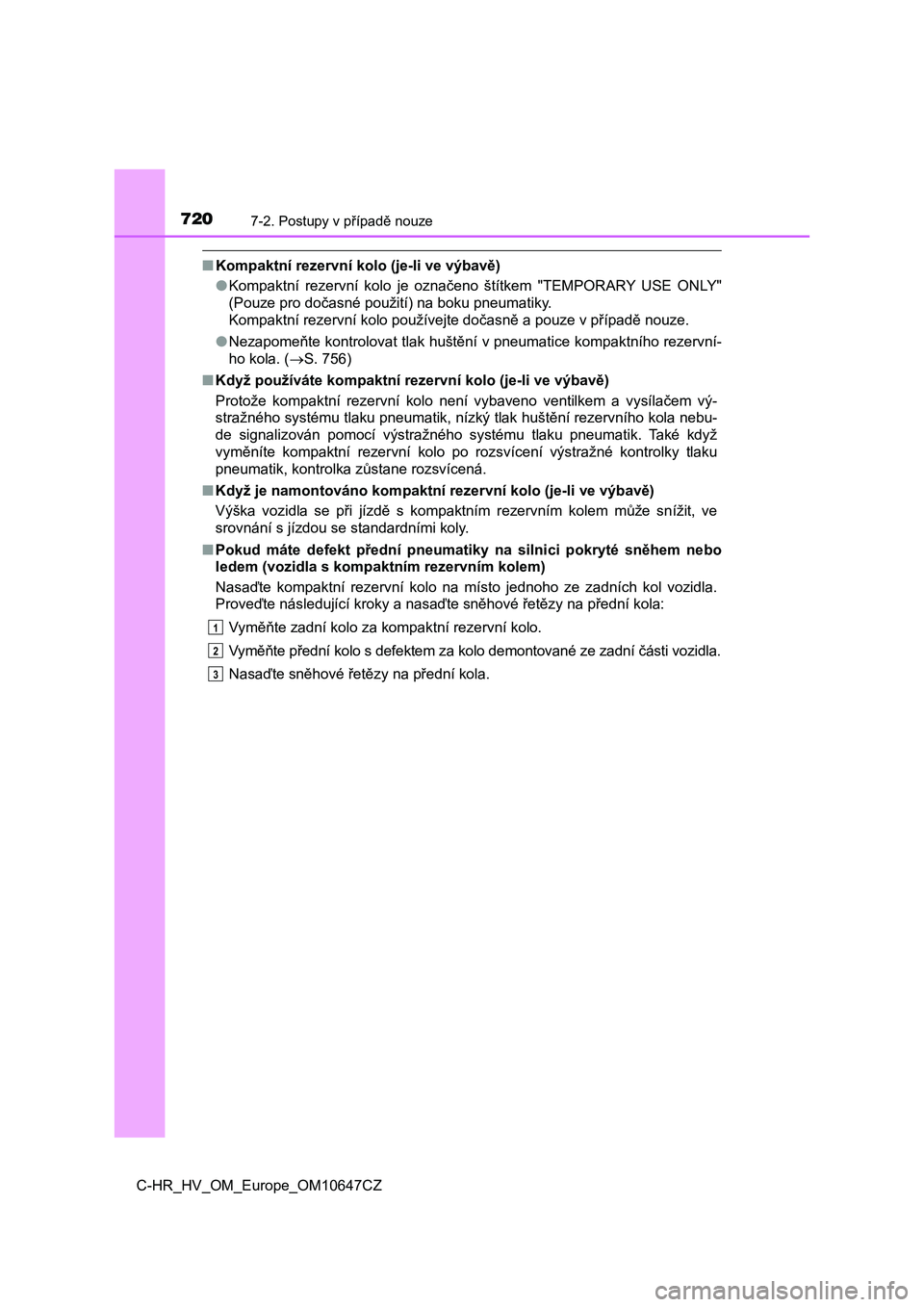

7207-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10647CZ
■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. ( S. 756)
■ Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervníh o kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Tak é když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontro lky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve
srovnání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3
