2019 TOYOTA C-HR pneumatiky

5
1
5 4
3
2
C-HR_HV_OM_Europe_OM10647CZ
8
7
6
5-1. Používání systému klimatizace
a odmlžování
Systém klimatizace ............538
Vyhřívání volantu/
vyhřívání sedadel ............547
5-2. Používání osvětlení interiéru
Přehled osvětlení interiéru ... 549
• Vnitřní lampičky .............550
• Osobní lampičky ............550
5-3. Používání úložných prostorů
Přehled úložných prostorů ... 552
• Odkládací schránka .......553
• Schránka v konzole .......553
• Držáky lahví ...................554
• Držáky nápojů................555
Vybavení zavazadlového
prostoru ...........................556
5-4. Používání dalšího vybavení
interiéru
Další vybavení interiéru .....564
• Sluneční clony ...............564
• Kosmetická zrcátka .......564
• Hodiny ...........................565
• Napájecí zásuvka ..........566
• Přídržná madla ..............5676-1. Údržba a péče
Čistění a ochrana
exteriéru vozidla .............. 570
Čistění a ochrana
interiéru vozidla ............... 576
6-2. Údržba
Požadavky na údržbu........ 580
6-3. Údržba svépomocí
Pokyny pro údržbu
svépomocí....................... 583
Kapota ............................... 586
Umístění podlahového
zvedáku........................... 588
Motorový prostor ............... 589
12V akumulátor
(motor M20A-FXS) .......... 602
Pneumatiky ....................... 606
Tlak huštění pneumatik ..... 622
Kola ................................... 624
Filtr klimatizace ................. 627
Větrací otvor přívodu vzduchu
hybridního (trakčního)
akumulátoru a filtr ........... 630
Baterie elektronického
klíče................................. 635
Kontrola a výměna
pojistek ............................ 638
Žárovky ............................. 643
5Vybavení interiéru6Údržba a péče

OBSAH6

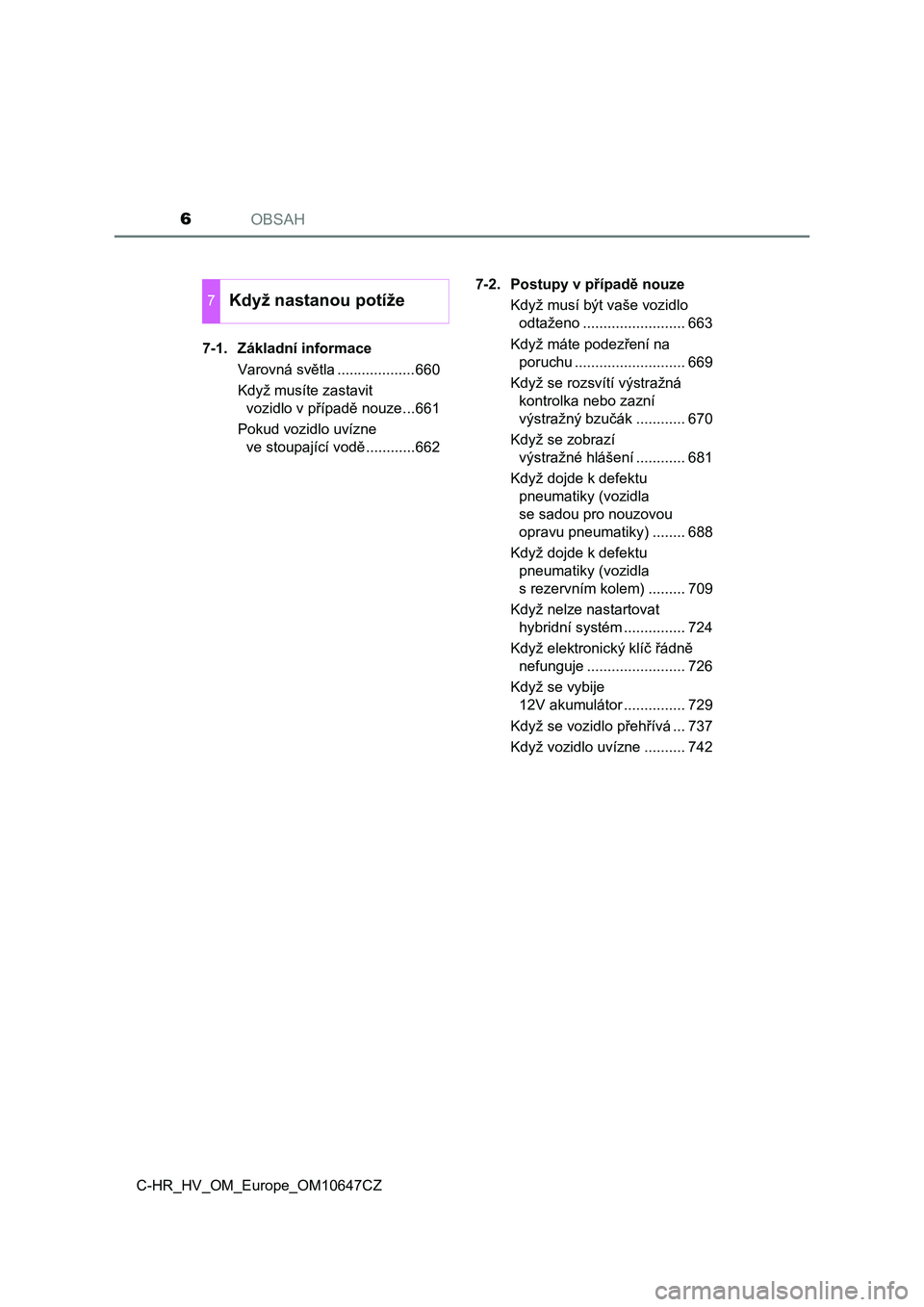

C-HR_HV_OM_Europe_OM10647CZ7-1. Základní informace
Varovná světla ...................660
Když musíte zastavit
vozidlo v případě nouze...661
Pokud vozidlo uvízne
ve stoupající vodě............6627-2. Postupy v případě nouze
Když musí být vaše vozidlo
odtaženo ......................... 663
Když máte podezření na
poruchu ........................... 669
Když se rozsvítí výstražná
kontrolka nebo zazní
výstražný bzučák ............ 670
Když se zobrazí
výstražné hlášení ............ 681
Když dojde k defektu
pneumatiky (vozidla
se sadou pro nouzovou
opravu pneumatiky) ........ 688
Když dojde k defektu
pneumatiky (vozidla
s rezervním kolem) ......... 709
Když nelze nastartovat
hybridní systém ............... 724
Když elektronický klíč řádně
nefunguje ........................ 726
Když se vybije
12V akumulátor ............... 729
Když se vozidlo přehřívá ... 737
Když vozidlo uvízne .......... 742
7Když nastanou potíže

15Obrazový rejstřík
C-HR_HV_OM_Europe_OM10647CZ
Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 341
Pokyny pro zimu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 531
Zabránění zamrznutí (odmrazovač stěračů čelního skla*1) . . S. 542
Pokyny pro používání myčky vozidel. . . . . . . . . . . . . . . . . . . . S. 573
Dvířka palivové nádrže . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 346
Postup při tankování . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 346
Typ paliva/objem palivové nádrže . . . . . . . . . . . . . . . . . . . . . . S. 749
Pneumatiky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 606
Rozměry/tlak huštění pneumatik . . . . . . . . . . . . . . . . . . . . . . . S. 756
Zimní pneumatiky/sněhové řetězy . . . . . . . . . . . . . . . . . . . . . . S. 531
Kontrola/střídání/výstražný systém tlaku pneumatik . . . . . . . . S. 606
Řešení při defektu pneumatik . . . . . . . . . . . . . . . . . . . . . S. 688, 709
Kapota . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 586
Otevírání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 586
Motorový olej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 750
Řešení při přehřátí . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 737
Kamera*1, 2
Světlomety/přední obrysová svět la/světla pro denní svícení/
směrová světla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320, 329
Přední mlhová světla*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 33 9
Boční směrová světla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
Koncová světla/směrová světla . . . . . . . . . . . . . . . . . . S. 320, 329
Koncová světla (typ LED)
Směrová světla (typ LED) . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 320
Couvací světlo (typ se žárovkou)
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Osvětlení registrační značky . . . . . . . . . . . . . . . . . . . . . . . . S. 329
Zadní mlhové světlo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 339
Couvací světlo (typ LED)
Přesunutí řadicí páky do R . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Žárovky venkovních světel pro jízdu
(Postup výměny: S. 643, Příkon: S. 757)
*1: Je-li ve výbavě
*2: U vozidel vybavených navigační m/multimediálním systémem - viz
"Příručka pro uživatele naviga čního a multimediálního systému".

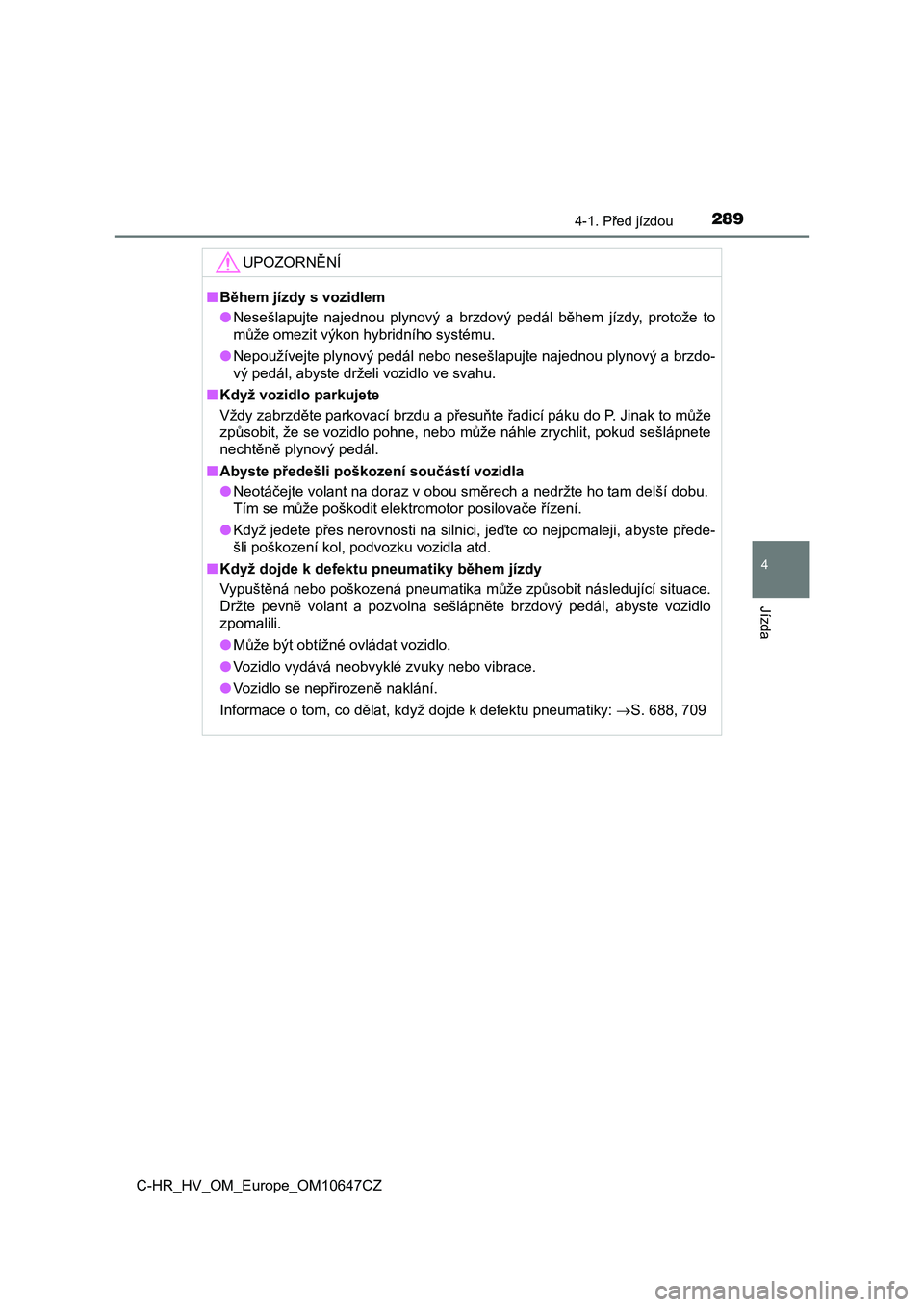

2894-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
UPOZORNĚNÍ
■Během jízdy s vozidlem
● Nesešlapujte najednou plynový a brzdový pedál během jízdy, protože to
může omezit výkon hybridního systému.
● Nepoužívejte plynový pedál nebo nesešlapujte najednou plynový a brzdo-
vý pedál, abyste drželi vozidlo ve svahu.
■ Když vozidlo parkujete
Vždy zabrzděte parkovací brzdu a přesuňte řadicí páku do P. Jin ak to může
způsobit, že se vozidlo pohne, nebo může náhle zrychlit, pokud sešlápnete
nechtěně plynový pedál.
■ Abyste předešli poškození součástí vozidla
● Neotáčejte volant na doraz v obou směrech a nedržte ho tam delší dobu.
Tím se může poškodit elektromotor posilovače řízení.
● Když jedete přes nerovnosti na silnici, jeďte co nejpomaleji, abyste přede-
šli poškození kol, podvozku vozidla atd.
■ Když dojde k defektu pneumatiky během jízdy
Vypuštěná nebo poškozená pneumatika může způsobit následující s ituace.
Držte pevně volant a pozvolna sešlápněte brzdový pedál, abyste vozidlo
zpomalili.
● Může být obtížné ovládat vozidlo.
● Vozidlo vydává neobvyklé zvuky nebo vibrace.
● Vozidlo se nepřirozeně naklání.
Informace o tom, co dělat, když dojde k defektu pneumatiky: S. 688, 709

2974-1. Před jízdou
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
■ Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, míjející vozidla, nerovné vozovky atd.)
mohou nepříznivě ovlivnit ovládání vašeho vozidla a přívěsu, co ž způsobí ne-
stabilitu.
● Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý směr.
Nezkoušejte ovládat houpání přívěsu otáčením volantu.
• Ihned začněte uvolňovat plynový pedál, ale velmi plynule, abys te snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provádět extrémní korekce pomocí řízení nebo brz d, vaše
vozidlo a přívěs by se měly stabilizovat (také Trailer Sway Con trol, pokud je
zapnuto, může pomoci stabilizovat vozidlo a přívěs).
● Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nechte všechny cestující vystoupi t z vozi-
dla.
• Zkontrolujte pneumatiky vozidla a přívěsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistěte se, že tlak přívěsové spojky je odp ovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo poté, co cestující nasto upí dovnitř.
Pokud nenajdete žádné problémy, pak rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pamatujte si, že rozhou pání vozidla-pří-
věsu při tažení se zvyšuje se zvyšováním rychlosti.
UPOZORNĚNÍ
■ Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přím ého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

3004-1. Před jízdou
C-HR_HV_OM_Europe_OM10647CZ
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole.
Jejich nedodržení může zapříčinit nehodu, mající za následek sm rt nebo váž-
ná zranění.
■ Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
( S. 293)
■ Abyste zabránili nehodě nebo zranění
● Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozidle namontováno kompaktní reze rvní kolo.
● Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namontovaná pneumatika opravena pomoc í
sady pro nouzovou opravu pneumatiky.
● Při tažení přívěsu nepoužívejte následující systémy.
• Tempomat*
• Adaptivní tempomat s plným rychlostním rozsahem*
• LDA (Upozornění při opouštění jízdního pruhu s ovládáním řízen í)*
• PCS (Předkolizní systém)*
• BSM (Sledování slepého úhlu)*
*: Je-li ve výbavě
■ Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení pří věsu.
■ Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte n ižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlou hém kle-
sání.
■ Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnost i.
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický sy stém vaše-
ho vozidla a způsobit tak poruchu.

3384-3. Ovládání světel a stěračů
C-HR_HV_OM_Europe_OM10647CZ●V níže uvedených situacích nemusí být systém schopen přesně detekovat
úroveň okolního jasu. To může způsobit, že zůstanou rozsvícena tlumená
světla, nebo dálková světla mohou způsobit problémy chodcům, vozidlům
před vámi nebo ostatním. V těchto případech přepínejte mezi dálkovými
a tlumenými světly manuálně.
• Při špatném počasí (déšť, sníh, mlha, písečné bouře atd.)
• Čelní sklo je neprůhledné vlivem mlhy, zamlžení, námrazy, nečistot atd.
• Čelní sklo je prasklé nebo poškozené.
• Kamerový senzor je deformovaný nebo znečistěný.
• Teplota kamerového senzoru je extrémně vysoká.
• Úrovně okolního jasu jsou stejné jako úrovně jasu světlometů, koncových
světel nebo mlhových světel.
• Vozidlo vpředu má světlomety buď vypnuté, špinavé, měnící barvu nebo
nesprávně seřízené.
• Když jedete oblastí, kde se střídavě mění světlo a tma.
• Když často a opakovaně jedete do kopce/z kopce, nebo po silnicích
s hrubým, porušeným nebo nerovným povrchem (např. dlážděné silnice,
štěrkové cesty atd.).
• Když často a opakovaně projíždíte zatáčkami nebo jedete klikatými silni-
cemi.
• Před vozidlem je vysoce reflexní předmět, např. dopravní značka nebo
zrcadlo.
• Zadní část vozidla před vámi je vysoce reflexní, např. kontejner na ná-
kladním vozidle.
• Světlomety vozidla jsou poškozené nebo špinavé.
• Vozidlo je nakloněno nebo naklopeno z důvodu prázdné pneumatiky, t a -
žení přívěsu atd.
• Dálková a tlumená světla jsou opakovaně přepínána mezi sebou nepřiro-
zeným způsobem.
• Řidič se domnívá, že dálková světla mohou působit problémy nebo obtě-
žování jiných řidičů nebo okolních chodců.
■Když se na multiinformačním displeji zobrazí "Headlight System Mal-
function. Visit Your Dealer." (Porucha systému světlometů. Navštivte va-
šeho prodejce.)
Systém může mít poruchu. Nechte vozidlo prohlédnout kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem.

3654-5. Používání podpůrných jízdních systémů
4
Jízda
C-HR_HV_OM_Europe_OM10647CZ
VÝSTRAHA
■Kdy předkolizní systém vypnout
V následujících situacích vypněte tento systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrtelných nebo vážn ých zra-
nění:
● Když je vozidlo taženo
● Když vaše vozidlo táhne jiné vozidlo
● Když převážíte vozidlo pomocí nákladního vozidla, lodí, nebo podobnými
způsoby přepravy
● Když je vozidlo zvednuto na zvedáku se zapnutým hybridním systémem
a pneumatiky se mohou volně protáčet
● Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlového
dynamometru nebo testeru rychloměru, nebo když používáte vyvažo vačku
kol na vozidle
● Když jsou přední nárazník nebo přední mřížka vystaveny silnému nárazu
z důvodu nehody nebo jiných příčin
● Pokud vozidlo nemůže jezdit stabilně, např., když vozidlo utrpělo nehodu
nebo má poruchu
● Když vozidlo jede sportovním způsobem nebo v terénu
● Když nejsou pneumatiky správně nahuštěny
● Když jsou pneumatiky silně opotřebené
● Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
● Když jsou nasazeny sněhové řetězy
● Když jsou použity kompaktní rezervní kolo nebo sada pro nouzovou opra-
vu pneumatiky
● Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které
může překážet radarovému senzoru nebo kamerovému senzoru
