2019 Peugeot 508 Betriebsanleitung (in German)

223

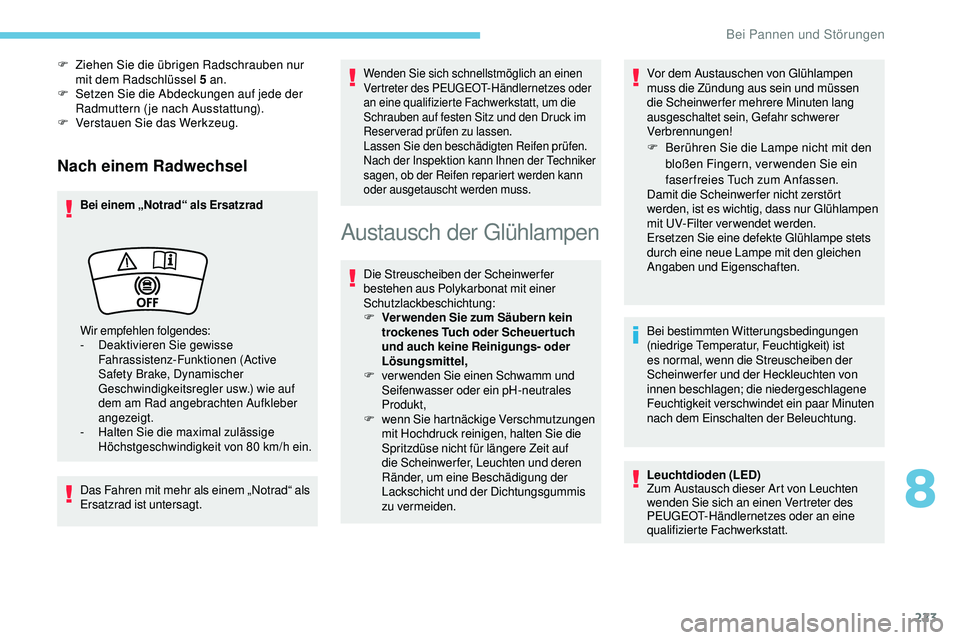

Nach einem Radwechsel
Bei einem „Notrad“ als Ersatzrad
Das Fahren mit mehr als einem „Notrad“ als
Ersatzrad ist untersagt.
Wenden Sie sich schnellstmöglich an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt, um die
Schrauben auf festen Sitz und den Druck im
Reserverad prüfen zu lassen.
Lassen Sie den beschädigten Reifen prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
V
erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F
v

erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F
w

enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwerfer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden. Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer mehrere Minuten lang
ausgeschaltet sein, Gefahr schwerer
Verbrennungen!
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwerfer nicht zerstört
werden, ist es wichtig, dass nur Glühlampen
mit UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Leuchtdioden (LED)
Zum Austausch dieser Art von Leuchten
wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
F

Z

iehen Sie die übrigen Radschrauben nur
mit dem Radschlüssel 5 an.
F

S

etzen Sie die Abdeckungen auf jede der
Radmuttern (je nach Ausstattung).
F

V

erstauen Sie das Werkzeug.
Wir empfehlen folgendes:
- D
eaktivieren Sie gewisse
Fahrassistenz-Funktionen (Active
Safety Brake, Dynamischer
Geschwindigkeitsregler usw.) wie auf
dem am Rad angebrachten Aufkleber
angezeigt.
-

H
alten Sie die maximal zulässige
Höchstgeschwindigkeit von 80


km/h ein.
8
Bei Pannen und Störungen

224

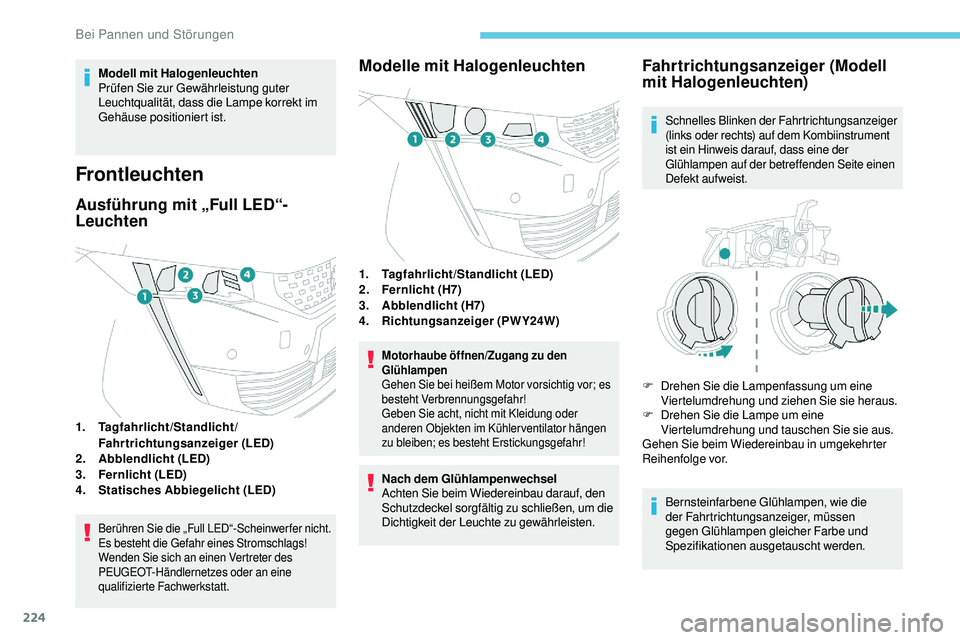

Modell mit Halogenleuchten
Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Frontleuchten
Ausführung mit „Full LED“-
Leuchten
1.Tagfahrlicht/Standlicht/
Fahrtrichtungsanzeiger (LED)
2. Abblendlicht (LED)
3. Fernlicht (LED)
4. Statisches Abbiegelicht (LED)
Berühren Sie die „Full LED“-Scheinwerfer nicht.
Es besteht die Gefahr eines Stromschlags!
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Modelle mit Halogenleuchten
1.Tagfahrlicht/Standlicht (LED)
2. Fernlicht (H7)
3. Abblendlicht (H7)
4. Richtungsanzeiger (PWY24W)
Motorhaube öffnen/Zugang zu den
Glühlampen
Gehen Sie bei heißem Motor vorsichtig vor; es
besteht Verbrennungsgefahr!
Geben Sie acht, nicht mit Kleidung oder
anderen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
Nach dem Glühlampenwechsel
Achten Sie beim Wiedereinbau darauf, den
Schutzdeckel sorgfältig zu schließen, um die
Dichtigkeit der Leuchte zu gewährleisten.
Fahrtrichtungsanzeiger (Modell
mit Halogenleuchten)
Schnelles Blinken der Fahrtrichtungsanzeiger
(links oder rechts) auf dem Kombiinstrument
ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite einen
Defekt aufweist.
F Drehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F
D

rehen Sie die Lampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bernsteinfarbene Glühlampen, wie die
der Fahrtrichtungsanzeiger, müssen
gegen Glühlampen gleicher Farbe und
Spezifikationen ausgetauscht werden.
Bei Pannen und Störungen

225

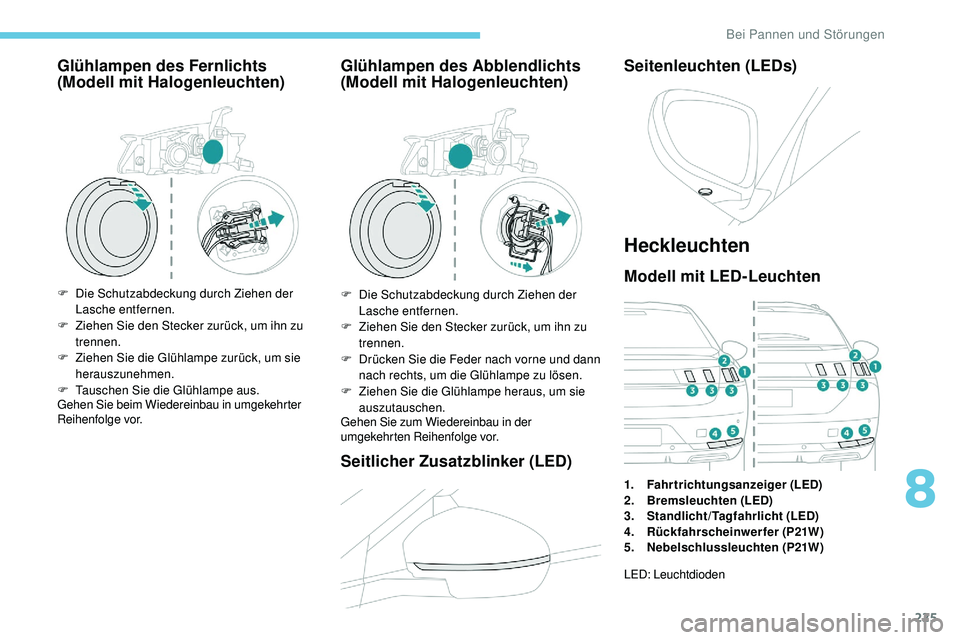

Glühlampen des Fernlichts
(Modell mit Halogenleuchten)
F Die Schutzabdeckung durch Ziehen der Lasche entfernen.
F

Z
iehen Sie den Stecker zurück, um ihn zu
trennen.
F

Z
iehen Sie die Glühlampe zurück, um sie
herauszunehmen.
F

T
auschen Sie die Glühlampe aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Glühlampen des Abblendlichts
(Modell mit Halogenleuchten)
F Die Schutzabdeckung durch Ziehen der
Lasche entfernen.
F

Z
iehen Sie den Stecker zurück, um ihn zu
trennen.
F

D
rücken Sie die Feder nach vorne und dann
nach rechts, um die Glühlampe zu lösen.
F

Z
iehen Sie die Glühlampe heraus, um sie
auszutauschen.
Gehen Sie zum Wiedereinbau in der
umgekehrten Reihenfolge vor.
Seitlicher Zusatzblinker (LED) Seitenleuchten (LEDs)
Heckleuchten
Modell mit LED-Leuchten
1.
Fahrtrichtungsanzeiger (LED)
2. Bremsleuchten (LED)
3. Standlicht/Tagfahrlicht (LED)
4. Rückfahrscheinwerfer (P21W)
5. Nebelschlussleuchten (P21W)
LED: Leuchtdioden
8
Bei Pannen und Störungen

226

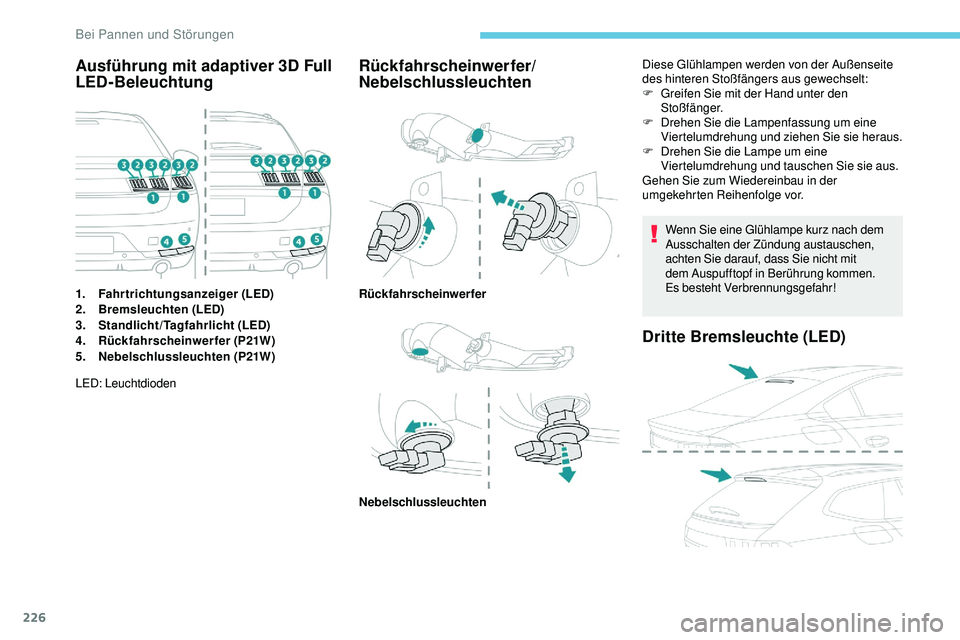

Ausführung mit adaptiver 3D Full
LED-Beleuchtung
1.Fahrtrichtungsanzeiger (LED)
2. Bremsleuchten (LED)
3. Standlicht/Tagfahrlicht (LED)
4. Rückfahrscheinwerfer (P21W)
5. Nebelschlussleuchten (P21W)
Rückfahrscheinwerfer/
Nebelschlussleuchten
LED: Leuchtdioden Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:
F
G

reifen Sie mit der Hand unter den
Stoßfänger.
F
D
rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F
D
rehen Sie die Lampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie zum Wiedereinbau in der
umgekehrten Reihenfolge vor.
Wenn Sie eine Glühlampe kurz nach dem
Ausschalten der Zündung austauschen,
achten Sie darauf, dass Sie nicht mit
dem Auspufftopf in Berührung kommen.
Es

besteht Verbrennungsgefahr!
Rückfahrscheinwerfer
Nebelschlussleuchten
Dritte Bremsleuchte (LED)
Bei Pannen und Störungen

227

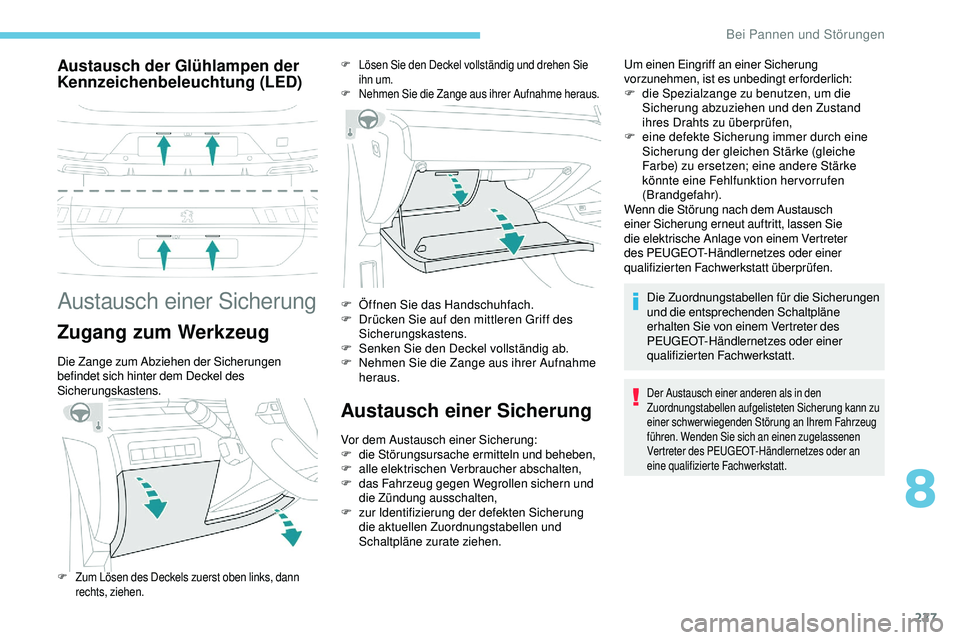

Austausch der Glühlampen der
Kennzeichenbeleuchtung (LED)
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen
befindet sich hinter dem Deckel des
Sicherungskastens.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:F die Störungsursache ermitteln und beheben,F alle elektrischen Verbraucher abschalten,
F das Fahrzeug gegen Wegrollen sichern und
die Zündung ausschalten,
F
z

ur Identifizierung der defekten Sicherung
die aktuellen Zuordnungstabellen und
Schaltpläne zurate ziehen. Um einen Eingriff an einer Sicherung
vorzunehmen, ist es unbedingt erforderlich:
F

d
ie Spezialzange zu benutzen, um die
Sicherung abzuziehen und den Zustand
ihres Drahts zu überprüfen,
F
e
ine defekte Sicherung immer durch eine
Sicherung der gleichen Stärke (gleiche
Farbe) zu ersetzen; eine andere Stärke
könnte eine Fehlfunktion hervorrufen
(Brandgefahr).
Wenn die Störung nach dem Austausch
einer Sicherung erneut auftritt, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
F Lösen Sie den Deckel vollständig und drehen Sie ihn um.
F
N

ehmen Sie die Zange aus ihrer Aufnahme heraus.
F
Z

um Lösen des Deckels zuerst oben links, dann
rechts, ziehen.
F Öffnen Sie das Handschuhfach.
F D rücken Sie auf den mittleren Griff des
Sicherungskastens.
F

S
enken Sie den Deckel vollständig ab.
F

N
ehmen Sie die Zange aus ihrer Aufnahme
heraus. Die Zuordnungstabellen für die Sicherungen
und die entsprechenden Schaltpläne
erhalten Sie von einem Vertreter des
PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt.
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung kann zu
einer schwerwiegenden Störung an Ihrem Fahrzeug
führen. Wenden Sie sich an einen zugelassenen
Vertreter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
8
Bei Pannen und Störungen

228
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, bevor Sie
noch weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
PEUGEOT geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt.

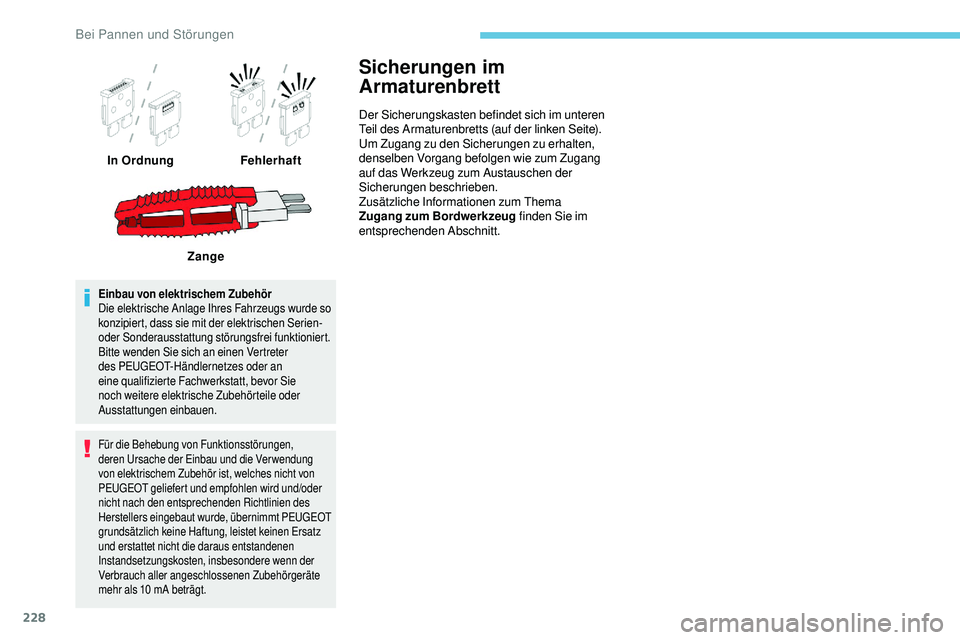

Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Um Zugang zu den Sicherungen zu erhalten,
denselben Vorgang befolgen wie zum Zugang
auf das Werkzeug zum Austauschen der
Sicherungen beschrieben.
Zusätzliche Informationen zum Thema
Zugang zum Bordwerkzeug finden Sie im
entsprechenden Abschnitt.
In Ordnung
Fehlerhaft
Zange
Bei Pannen und Störungen

229

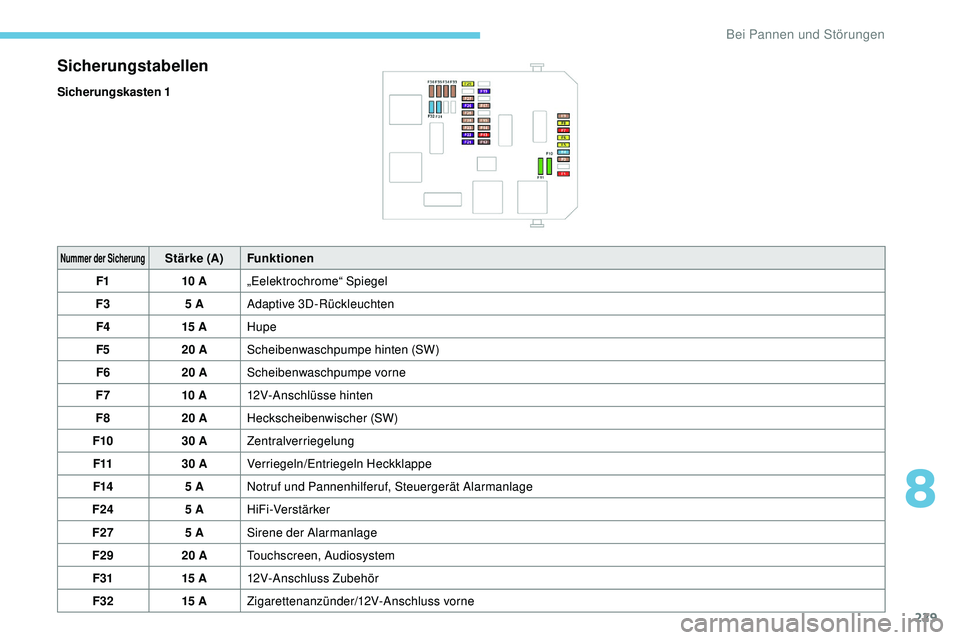

Sicherungstabellen
Sicherungskasten 1
Nummer der SicherungStärke (A)Funktionen
F1 10 A„Eelektrochrome“ Spiegel
F3 5 AAdaptive 3D-Rückleuchten
F4 15 AHupe
F5 20 AScheibenwaschpumpe hinten (SW)
F6 20 AScheibenwaschpumpe vorne
F7 10 A12V-Anschlüsse hinten
F8 20 AHeckscheibenwischer (SW)
F10 30 AZentralverriegelung
F11 30 AVerriegeln/Entriegeln Heckklappe
F14 5 ANotruf und Pannenhilferuf, Steuergerät Alarmanlage
F24 5 AHiFi-Verstärker
F27 5 ASirene der Alarmanlage
F29 20 ATouchscreen, Audiosystem
F31 15 A12V-Anschluss Zubehör
F32 15 AZigarettenanzünder/12V-Anschluss vorne
8
Bei Pannen und Störungen

230

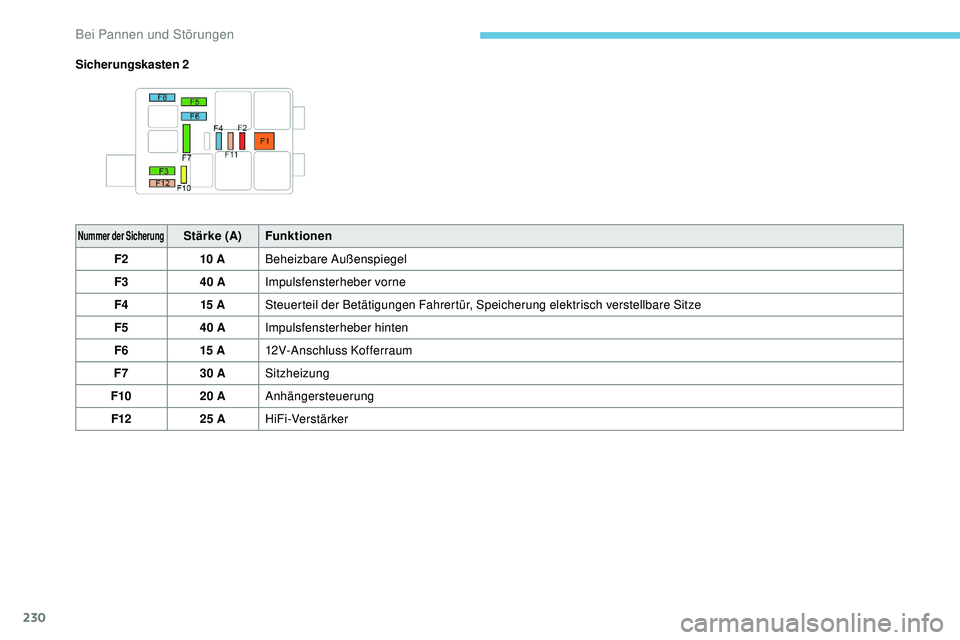

Sicherungskasten 2
Nummer der SicherungStärke (A)Funktionen
F2 10 ABeheizbare Außenspiegel
F3 40 AImpulsfensterheber vorne
F4 15 ASteuerteil der Betätigungen Fahrertür, Speicherung elektrisch verstellbare Sitze
F5 40 AImpulsfensterheber hinten
F6 15 A12V-Anschluss Kofferraum
F7 30 ASitzheizung
F10 20 AAnhängersteuerung
F12 25 AHiFi-Verstärker
Bei Pannen und Störungen
