Tredimensionella föremål framför eller bakom bilen
Eftersom de främre hjälplinjerna (sidokameran) eller linjerna för avståndsvägledning (bakre
kameran) visas på en plan yta, s kiljer sig avståndet till det tredimensionella föremålet på
skärmen från det verkliga avståndet.
Sidokamera
(Verkligt tillstånd)
(Visning på skärm)
Bakre kamera
(Verkligt tillstånd)
Avkänt avstånd på skärmen A > B > C Verkligt avstånd B > C = A A
A
B
B
C
C (Visning på skärm)
▼
Indikering om systemproblem
Indikering på mittdisplay
OrsakÅtgärd som ska vidtas
Ett meddelande om att bildsignaler inte
kan tas emot visas Styrenheten kan vara skadad.
Låt en kunnig reparatör kon‐
trollera bilen. Vi rekommen‐
derar en auktoriserad Maz‐
da-verkstad.
Skärmen är helt svart och tom Kameran kan vara skadad.
Under körning
i-ACTIVSENSE
4-207
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

Framåtriktad kamera (FSC, Forward Sensing Camera)*
Bilen är utrustad med en framåtri ktad kamera (FSC). Den framåtriktade kameran (FSC)
sitter placerad nära den inre backspegeln och används av följan de system.
System för automatisk avbländning (HBC)
Adaptiva LED-strålkastare (ALH)
System för att påkalla förarens uppmärksamhet (DAA)
Varningssystem för filbyte (LDWS, Lane Departure Warning System )
Filassistanssystem (LAS) och varningssystem för filbyte (LDWS)
System för identifiering av trafikskyltar (TSR)
Avancerad bromsassistans i tättrafik (Advanced SCBS)
Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
Smart bromsassistans (SBS, Smart Brake Support)
Den framåtriktade kameran (FSC) b edömer villkoren framför bilen under körning nattetid
och identifierar filer. Igenkänningsavståndet för kameran (FSC) varierar beroende på
omgivningen.
VARNING
Modifiera inte upphängningen:
Om bilens höjd eller lutning ändras kommer systemet inte att kunna identifiera fordon
framför bilen på rätt sätt. Detta resulterar i att systemet inte fungerar som förväntat eller
aktiveras av misstag, vilket kan leda till en allvarlig olycka.
Under körning
i-ACTIVSENSE
4-208*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

VIKTIGT
Placera inte tillbehör, klisterlappar eller
film på vindrutan i närheten av den framåtriktade
kameran (FSC).
Om området framför linsen på den framåtrikt ade kameran (FSC) hindras av något, även en
transparent etikett, kommer det att störa systemet så att det inte fungerar tillfredsställande.
Följaktligen kanske ett system inte fungera no rmalt, vilket kan leda till en oväntad olycka.
 Ta inte isär eller modifiera den framåtseende kameran (FSC).
Att ta isär eller modifiera den framåtr iktade kameran (FSC) kan leda till fel och
felregistrering. Följaktligen kanske ett system inte fungera normalt, vilket kan leda till en
oväntad olycka.
 Beakta följande försiktighetsåtgärder för a tt säkerställa att den framåtriktade kameran
(FSC) fungerar tillfredsställande.
 Undvik att repa linsen på den framåtriktade kameran (FSC) och låt den heller inte bli
smutsig.
 Ta inte bort den framåtriktade kamerans (FSC) kåpa.
 Placera inte föremål på instrume ntpanelen som kan reflektera ljus.
 Håll alltid vindrutan kring kameran ren ge nom att avlägsna smuts eller imma. Använd
defrostern för att avlägsna imma på vindrutan.
 Angående rengöring av vindrutans insida i närheten av den framåtriktade kameran
(FSC) bör du rådfråga en kunnig reparatör så snart som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
 Om reparationer kring den framåtriktade kameran (FSC) måste utföras bör du rådfråga
en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
 Den framåtriktade kameran (FSC, Forward Se nsing Camera) sitter monterad i vindrutan.
När det är dags för reparation eller byte bör du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
 Vid rengöring av vindrutan, undvik att låta fönstertvätt eller andra rengöringsvätskor
komma i kontakt med linsen på den framåtseende kameran (FSC). Berör ej heller linsen
på den framåtriktade kameran (FSC).
 När reparationer utförs runt backspegeln, konsultera en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
 När det är dags att rengöra kameralinsen bör du rådfråga en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Under körning
i-ACTIVSENSE
4-209
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

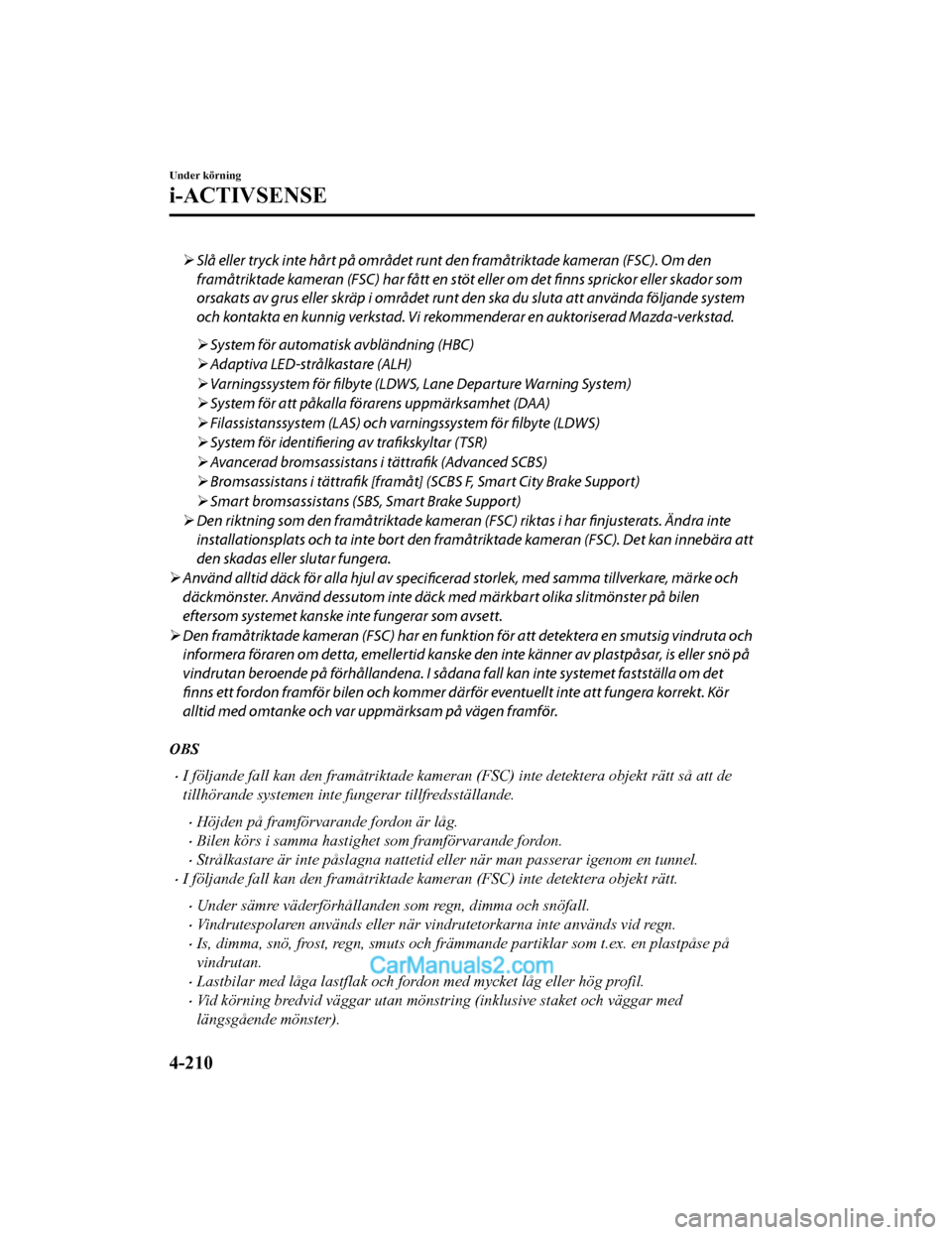

Slå eller tryck inte hårt på området runt den framåtriktade kameran (FSC). Om den
framåtriktade kameran (FSC) har fått en stöt eller om det finns sprickor eller skador som
orsakats av grus eller skräp i området runt den ska du sluta att använda följande system
och kontakta en kunnig verkstad. Vi rekommenderar en auktoriserad Mazda-verkstad.
 System för automatisk avbländning (HBC)
 Adaptiva LED-strålkastare (ALH)
 Varningssystem för
filbyte (LDWS, Lane Departure Warning System)
 System för att påkalla förarens uppmärksamhet (DAA)
 Filassistanssystem (LAS) och varningssystem för
filbyte (LDWS)
 System för identifiering av trafikskyltar (TSR)
 Avancerad bromsassistans i tättrafik (Advanced SCBS)
 Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
 Smart bromsassistans (SBS, Smart Brake Support)
 Den riktning som den framåtriktade kameran (FSC) riktas i har finjusterats. Ändra inte
installationsplats och ta inte bort den fram åtriktade kameran (FSC). Det kan innebära att
den skadas eller slutar fungera.
 Använd alltid däck för alla hjul av
specificerad storlek, med samma tillverkare, märke och
däckmönster. Använd dessutom inte däck med märkbart olika slitmönster på bilen
eftersom systemet kanske inte fungerar som avsett.
 Den framåtriktade kameran (FSC) har en funktion för att detektera en smutsig vindruta och
informera föraren om detta, emellertid kanske den inte känner av plastpåsar, is eller snö på
vindrutan beroende på förhållandena. I sådana fall kan inte systemet fastställa om det
finns ett fordon framför bilen och kommer därför eventuellt inte att fungera korrekt. Kör
alltid med omtanke och var uppmärksam på vägen framför.
OBS
I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt så att de
tillhörande systemen inte fungerar tillfredsställande.
Höjden på framförvarande fordon är låg.
Bilen körs i samma hastighet som framförvarande fordon.
Strålkastare är inte påslagna nattetid eller när man passerar igenom en tunnel.
I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt.
Under sämre väderförhållanden som regn, dimma och snöfall.
Vindrutespolaren används eller när vindrutetorkarna inte används vid regn.
Is, dimma, snö, frost, regn, smuts och främmande partiklar som t.ex. en plastpåse på
vindrutan.
Lastbilar med låga lastflak och fordon med mycket låg eller hög profil.
Vid körning bredvid väggar utan mönstring (inklusive staket och väggar med
längsgående mönster).
Under körning
i-ACTIVSENSE
4-210
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Bakljusen på framförvarande fordon är avstängda.
Ett fordon befinner sig utanför strålkastarens räckvidd.
Bilen tar en snäv kurva eller kör uppför eller nerför en brant backe.
Kör in eller ut ur en tunnel.
Tungt bagage som får bilen att luta.
Starkt ljus lyser på bilen (t.ex. mötande fordon som inte bländar av).
Framförvarande fordon har många belysningspunkter.
När fordonet framför inte är utrustat med bakljus eller att bakljusen är släckta nattetid.
Långa föremål eller annan last på takräcken som skymmer den framåtriktade kameran
(FSC).
Avgaser från framförvarande fordon, sand, snö och ånga som kan finnas framför bilen
samt vatten som stänker på eller framför bilen.
Vid bogsering av ett fordon som inte fungerar.
Bilen körs med däck med påtagligt olika slitmönster.
Bilen körs i nedförsbackar eller på guppiga vägar.
Det finns vattenpölar på vägen.
Omgivningen är mörk, till exempel på natten, tidigt på kvällen eller morgonen, i en
tunnel eller ett parkeringshus.
Strålkastarnas ljusstyrka är reducerad eller strålkastarbelysningen har försämrats på
grund av smuts eller en felaktig optisk axel.
Objektet går in i den döda vinkeln för den framåtriktade kameran (FSC).
En person eller ett föremål kommer plötsligt in på vägen via vägrenen eller svänger in
rakt framför dig.
Du byter fil och närmar dig ett fordon framför.
När du kör mycket nära målobjektet.
Snökedjor eller tillfälligt reservhjul sitter monterat.
Framförvarande fordon har en speciell form. Till exempel ett fordon som bogserar en
husvagn eller en båt eller ett fordon som transporterar ett annat fordon med den främre
delen riktad bakåt.
Om den framåtriktade kameran (FSC) inte kan fungera som den ska på grund av motljus
eller dimma, stoppas den framåtriktade kamerans (FSC) funktioner och följande
varningslampor tänds. Detta innebär inget fel.
Varningslampa (gul) för systemet för automatisk avbländning (HBC)
Varningslampa (gul) för adaptiva LED-strålkastare (ALH)
Varningslampa för varningssystemet för filbyte (LDWS)
Varningslampa för filassistanssystem (LAS ) och varningssystem för filbyte (LDWS)
Varningslampa (gul) för smart bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
Under körning
i-ACTIVSENSE
4-211
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Om den framåtriktade kameran (FSC) inte kan fungera som den ska på grund av hög
temperatur, stoppas den framåtriktade kamerans (FSC) funktioner och följande
varningslampor tänds. Detta innebär inget fel. Kyl ned området runt den framåtriktade
kameran (FSC), till exempel genom att slå på luftkonditioneringen.
Varningslampa (gul) för systemet för automatisk avbländning (HBC)
Varningslampa (gul) för adaptiva LED-strålkastare (ALH)
Varningslampa för varningssystemet för filbyte (LDWS)
Varningslampa för filassistanssystem (LAS ) och varningssystem för filbyte (LDWS)
Varningslampa (gul) för smar t bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
Om den framåtriktade kameran (FSC) registre rar att vindrutan är smutsig eller immig
kommer den framåtriktade kamerans (FSC) funktioner att upphöra och följande varning
aktiveras. Detta innebär inte att det finns ett problem. Avlägsna smuts från vindrutan och
tryck på defrosterknappen för att imma av vindrutan.
Varningslampa (gul) för systemet för automatisk avbländning (HBC)
Varningslampa (gul) för adaptiva LED-strålkastare (ALH)
Varningslampa för varningssy stemet för filbyte (LDWS)
Varningslampa för filassistanssystem (LAS ) och varningssystem för filbyte (LDWS)
Varningslampa (gul) för smar t bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
Om det finns synliga sprickor eller skador från stenskott på vindrutan bör den bytas ut.
Anlita en kunnig reparatör för byte. Vi rekommenderar en auktoriserad Mazda-verkstad.
(Med avancerad bromsassistans i tättrafik (Advanced SCBS))
Den framåtriktade kameran (FSC) identifierar fotgängare när alla villkor nedan
uppfylls:
Fotgängaren är mellan cirka 1 och 2 meter lång.
En kontur, till exempel huvudet, båda skuldrorna eller benen, kan identifieras.
I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt på rätt sätt:
Flera fotgängare som går eller grupper av människor.
En fotgängare i närheten av ett annat objekt.
En fotgängare som hukar, ligger ned eller går böjd.
En fotgängare som plötsligt hoppar ut på vägen framför bilen.
En fotgängare som öppnar ett paraply, bär en stor resväska eller andra föremål.
En fotgängare på en mörk plats, till exempel på natten, eller som smälter in i
bakgrunden genom att bära kläder som matchar bakgrunden.
Under körning
i-ACTIVSENSE
4-212
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Radarsensor (fram)*
Bilen är utrustad med en radarsensor (fram).
Följande system använder även radarsensorn (fram).
Mazda radarfarthållare (MRCC, Mazda Radar Cruise Control)
Avståndsidentifieringssystem (DRSS, Distance Recognition Suppor t System)
Smart bromsassistans (SBS, Smart Brake Support)
Radarsensorn (fram) fungerar genom att detektera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordo n eller ett hinder framför bilen.
Radarsensorn (fram) sitter monterad bakom emblemet fram.
Radarsensor (fram)
Om varningslampan (gul) för smart bromsassistans/bromsassistans i tättrafik (SBS/SCBS)
tänds kan området kring radarsenso rn vara smutsigt. Se ”Vägledning efter varning” på
mittskärmen (bilar med ljud typ B).
Se Om en varningslampa tänds eller blinkar på sidan 7-32.
Under körning
i-ACTIVSENSE
*Vissa modeller.4-213
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

VIKTIGT
Följ försiktighetsåtgärderna nedan för att säkerställa att respektive system fungerar
tillfredsställande.
Placera inga klisterlappar (inklusive transparen ta klisterlappar) på ytan kring kylargrillen
och emblemet fram, i och omkring radarsensorn (fram) och byt inte ut kylargrillen och
emblemet mot någon produkt som inte är original och som är konstruerad för att
användas tillsammans med radarsensorn (fram).
 Radarsensorn (fram) har en funktion för att känna av en smutsig yta på radarsensorn och
informera föraren om detta, beroende på förhållandena kanske den inte känner av
plastpåsar, is eller snö. Om det inträffar kanske systemet inte fungerar tillfredsställande, så
håll alltid radarsensorn (fram) ren.
 Montera inte ett skydd över grillen.
 Om den främre delen av bilen har skadats i en
trafikolycka, kan läget för radarsensorn
(fram) ha flyttats. Stoppa systemet omedelba rt och lämna in fordonet för kontroll hos en
kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
 Använd inte den främre stötfångaren för att sk juta på andra fordon eller på hinder som när
du kör ut från en parkeringsplats. Det finns då risk för att radarsensorn (fram) träffas och
dess läge ändras.
 Ta inte bort, ta isär eller
modifiera radarsensorn (fram).
 Kontakta en kunnig reparatör för reparati on, byte eller lackarbete i närheten av
radarsensorn (fram). Vi rekommenderar en auktoriserad Mazda-verkstad.
 Modifiera inte upphängningen. Om hjulupph ängningen modifieras kan bilens höjd ändras
och radarsensorn (fram) kanske inte uppfatta r ett fordon eller hinder framför på rätt sätt.
Under körning
i-ACTIVSENSE
4-214
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23
