OBS
Om vatten, snö eller lera fastnar på kameralinsen ska du torka bort det med en mjuk
trasa. Om det inte kan torkas bort använder du ett milt rengöringsmedel.
Om kameran utsätts för snabba temperaturväxlingar (varmt till kallt, kallt till varmt),
fungerar inte displayen korrekt.
Vid byte av däck ska du anlita en kunnig reparatör. Vi rekommenderar en auktoriserad
Mazda-verkstad. Ett byte av däck kan resultera i avvikelse från de vägledningar som visas
på displayen.
Om bilen har kolliderat fram, bak eller på sidorna kan inriktningen av backkameran
(placering och monteringsvinkel) ha förskjutits. Anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Om ”Det finns ingen videosignal” visas i displayen kan det vara ett problem med
kameran. Låt en kunnig reparatör kontrollera bilen. Vi rekommenderar en auktoriserad
Mazda-verkstad.
▼ Placering av backkamera
Backkamera
Sedan
Kombi-Sedan
▼Växla till Backkamerans display
För växelspaken/växelväljaren till läge R när tändningen är på
när du vill visa bilden från
backkameran.
OBS
Displayen återgår till det föregående visningsläget när växelspaken/växelväljaren flyttas
från R till ett annat läge.
Under körning
Backkamerans display
4-231
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Displayens visningsomfång
Bilderna på displayen kan skilja sig från de verkliga förhållandena.

(Visning på skärm)
Stötfångare
Föremål
(Verklig vy)
Baklucka (sedan)/
stötfångare
(kombi-sedan) Indikering för upptäckt
hinder i parkeringssensor-
systemet (Visningstyp
med hjälplinjer för bilens
förväntade väg)
Vissa modeller
OBS
Det visningsbara området varierar beroende på bilen och vägförhållandena.
Visningsomfånget är begränsat. Föremål under stötfångaren och runt stötfångarens yttre
kanter kan inte visas.
Det avstånd som visas på displayen skiljer sig från det verkliga avståndet eftersom
backkameran har en speciallins.
Vissa valfria tillbehör kan fångas upp av kameran. Montera inte valfria tillbehör som kan
störa kameravyn, t.ex. lampor eller delar i reflexmaterial.
Det kan vara svårt att se displayen under följande omständigheter, men det utgör inget
funktionsfel.
På mörka platser.
När temperaturen runt kameralinsen är hög/låg.
När kameran är våt, t.ex. dagar med regn eller hög luftfuktighet.
När främmande materia, t.ex. lera har fastnat runt kameran.
När kameralinsen reflekterar solljus eller strålkastarljus.
Bildvisningen kan fördröjas om temperaturen runt kameran är låg.
Under körning
Backkamerans display
4-232
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

▼Visning på skärmen
Hjälplinjer som anger bredden på bilen (gula) visas på skärmen
som en referens till den
ungefärliga bredden på bilen i jämförelse med bredden på parker ingsutrymmet du ska backa
in i.
Använd detta visningsläge för att parkera bilen på en parkering splats eller i ett garage.
b
a
a) Bil med riktlinjer (gula)
Dessa riktlinjer fungerar som en referens till den ungefärliga bredden på bilen.
b) Linjer för avståndsvägledning. Dessa linjer indikerar det ungefä rliga avståndet till en punkt mätt från bilens bakände
(från bilens framände).
De röda och gula linjerna indikerar punkter cirka 50 cm för röd linje och 100 cm för
gul linje från bakre stötfångaren (vid varje linjes mittpunkt).
VIKTIGT
Styrlinjerna på skärmen är fasta linjer. De synkas inte när föraren vrider på ratten. Var alltid
försiktig och kontrollera området bakom bilen oc h i anslutning till dit du ska backa visuellt
under backningen.
Under körning
Backkamerans display
4-233
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

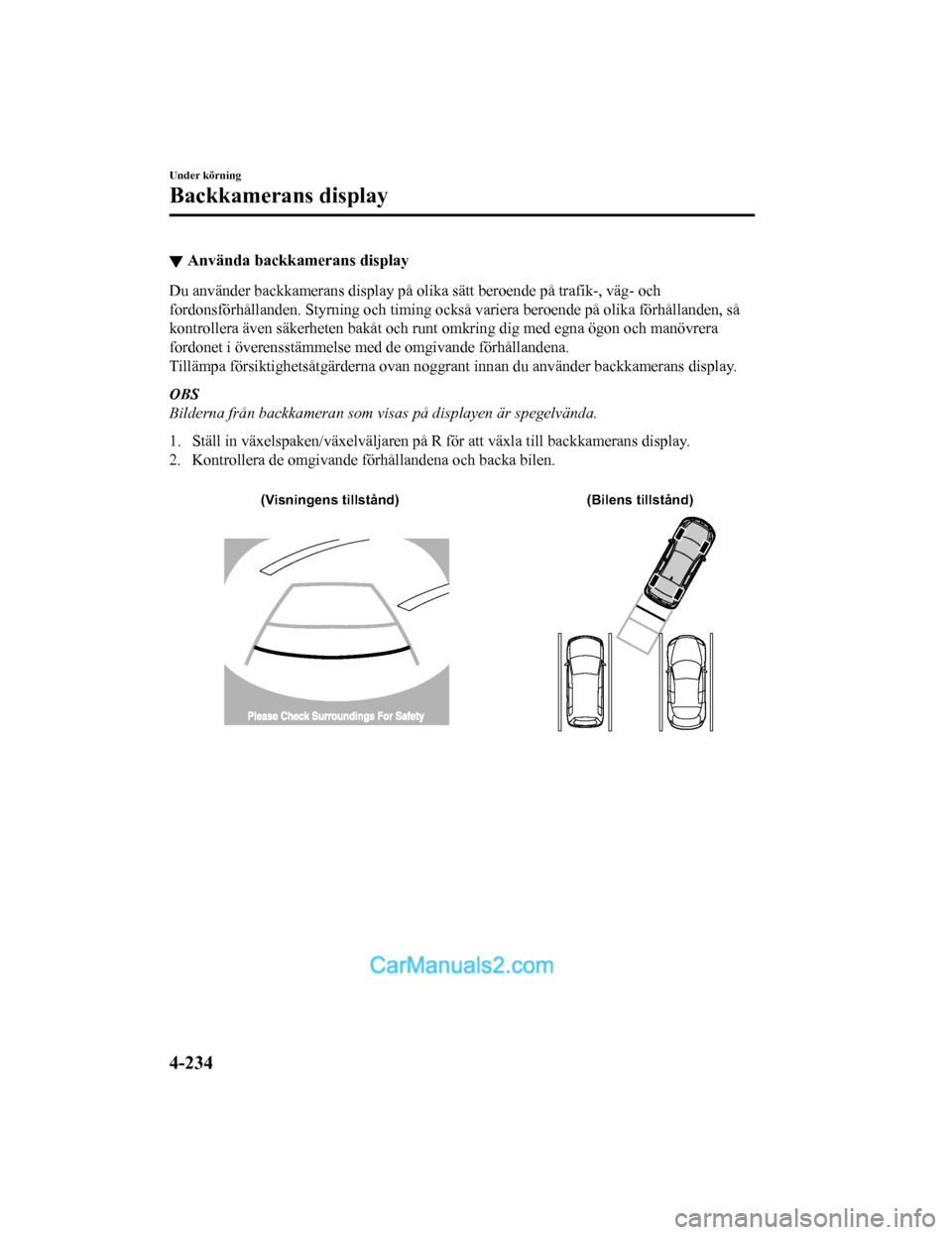

▼Använda backkamerans display
Du använder backkamerans display på olika sätt beroende på traf
ik-, väg- och
fordonsförhållanden. Styrning och timing också variera beroende på olika förhållanden, så
kontrollera även säkerheten bakåt och runt omkring dig med egna ögon och manövrera
fordonet i överensstämmelse med de omgivande förhållandena.
Tillämpa försiktighetsåtgärderna ovan noggrant innan du använde r backkamerans display.
OBS
Bilderna från backkameran som visas på displayen är spegelvända.
1. Ställ in växelspaken/växelväljaren på R för att växla till backkamerans display.
2. Kontrollera de omgivande förhållandena och backa bilen.

(Visningens tillstånd) (Bilens tillstånd)
Under körning
Backkamerans display
4-234
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

3. När bilen börjar backa in i parkeringsytan, fortsätt backa så att avståndet mellan
fordonets breddlinjer och sidorn a i parkeringsytan till vänster och höger är i stort sett
lika.
4. Fortsätt att vrida på ratten t ills fordonets breddlinjer är parallella på vänster och höger
sida i parkeringsytan.
5. Så snart de är parallella, räta upp bilen och backa långsamt rakt in i parkeringsytan.
Fortsätt att kontrollera bilens o mgivningar och stanna sedan bi len i bästa möjliga
position.

(Visningens tillstånd) (Bilens tillstånd)
6. Displayen återgår till det föregående visningsläget när växel spaken/växelväljaren flyttas
från R till ett annat läge.
Under körning
Backkamerans display
4-235
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

OBS
Om parkeringsytan har markeringslinjer ska du räta upp hjulen när fordonets
breddlinjer är parallella med dem.
Eftersom det kan vara en skillnad mellan den visade bilden, som den som visas nedan,
och de verkliga förhållandena vid parkering, kontrollera alltid visuellt att det är
säkert att parkera bilen på avsedd plats.
I bilden på parkeringsluckan (eller garaget) som visas på skärmen kan bakänden
och linjerna för avståndsvägledning se ut att vara i linje med varandra på skärmen
trots att de inte är det på marken.
Vid parkering i en parkeringslucka med markeringslinje på bara en sida kan
markeringslinjen och fordonets bredd linje se ut att vara i linje med varandra på
skärmen trots att de inte är det på marken.

Under körning
Backkamerans display
4-236
Mazda2_8HG7-EE-19G-SV_Edition1_old2019-11-28 18:40:23

▼Varians mellan verkliga vägförhållanden och visad bild
Viss varians uppstår mellan den verkliga vägen och den visade vägen. Denna skillnad i
avstånd och perspektiv kan leda till en olycka. Tänk på att föl jande omständigheter kan
orsaka varians i avståndsupplevelsen.
Bilen lutar på grund av passagerarnas vikt och last
När bilens bakdel är nedsänkt, f ramstår föremål på displayen som längre bort än de i
verkligheten är.
Varians Föremål
Det är en brant backe bakom bilen
Om det är en brant uppförsbacke (nedförsbacke) bakom bilen framstår föremål på displayen
som längre bort (nedförsbacke: närmare ) än de verkligen är.
Framstår som
längre bort
än verkligt
avståndFramstår
som närmare
än verkligt
avstånd
Föremålets verkliga
placering
Föremålets verkliga placering
Föremål på skärmen
A: Avstånd mellan fordon och föremål på skärmen.
B: Verkligt avstånd mellan fordon och föremål. Föremål på skärmen
Under körning
Backkamerans display
4-237
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

Tredimensionella föremål bakom bilen
Eftersom linjerna för avståndsvägledning visas baserat på en plan yta, skiljer sig avståndet
till det tredimensionella förem ålet på skärmen från det verklig a avståndet.
A
A
C B
CB
(Verkligt avstånd) B>C=A
Avkänt avstånd på skärmen A>B>C (Visning på skärm)
(Verkligt tillstånd)
▼Justering av bildkvalitet
VARNING
Justera alltid bildkvaliteten på backkamerans display när bilen står stilla:
Justera aldrig bildkvaliteten på backkamerans display när bilen körs. Det kan vara farligt att
justera bildkvaliteten på backkamerans display såsom ljusstyrka, kontrast, färg och färgton
medan du kör eftersom du kan förlora uppmär
ksamheten på trafiken. Det kan leda till en
olycka.
Justering av bildkvaliteten måste utföras när växelspaken/växel väljaren är i backläge (R).
Det finns fyra inställningar som kan justeras inklusive ljusstyrka, kontrast, färgton och färg.
Var tillräckligt uppmärksam på bilens omgivning vid justering.
1. Välj ikonen
på skärmen för at t visa flikarna.
2. Välj önskad flik.
3. Justera ljusstyrka, kontrast, färgton och färg med skjutregla gen.
Tryck på reset om du måste återställa.
4. Välj ikonen
på skärmen för att stänga fliken.
Under körning
Backkamerans display
4-238
