2019 MAZDA MODEL 2 Ägarmanual (in Swedish)

Läge för genomsnittlig
bränsleförbrukning
Det här läget visar den genomsnittliga
bränsleförbrukningen genom att beräkna
den totala körsträckan och den totala
bränsleförbrukningen sedan fordonet
köptes eller data återställdes.
Genomsnittlig bränsleförbrukning
beräknas och visas varje minut.
(Europeisk modell)
(Utom europeisk modell)
Ty p A
Ty p B
Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas.
När data har återställts visas - - - L/100 km
eller - - - km/L i en minut innan
bränsleförbrukningen beräknas och visas.
OBS
(Bilar med audio typ B)
Föregående data återställs om TRIP A
återställs med trippmätaren när
funktionen som synkroniserar (återställer)
bränsleekonomiövervakaren och
trippmätaren (TRIP A) är på.
Läge för aktuell bränsleförbrukning
Detta läge visar aktuell bränsleförbrukning
genom att beräkna mängden förbrukat
bränsle och körsträckan.

Aktuell bränsleförbrukning beräknas och
visas varannan sekund.
(Europeisk modell)
(Utom europeisk modell)
Ty p A
Ty p B
När hastigheten har sj unkit till ungefär 5
km/h, visas - - - L/100 km eller - - - km/L
på displayen.
Läge för bilens medelhastighet
Detta läge visar bilens medelhastighet
genom att beräkna sträckan och tiden som
körts sedan batteriet anslöts eller data
återställdes.
Bilens medelhastighet beräknas och visas
var 10:e sekund.
(Europeisk modell)
(Utom europeisk modell)
Under körning
Instrumentgrupp och visning
4-31
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Tryck på INFO-omkopplaren i mer än 1,5
sekunder för att rensa data som visas. Efter
att INFO tryckts in kommer - - - km/h att
visas under cirka 1 minut innan bilens
hastighet beräknas om och visas.

Läge då bilens hastighetslarm är
aktiverat*
I det här läget visas aktuell inställning av
bilens hastighetslarm. Du kan ändra
hastigheten för vilk en varningssignalen
ska utlösas.
OBS
Displayen för bilens hastighetslarm
aktiveras samtidigt som pipsignalen ljuder.
Visningen av fordonshastighet blinkar
flera gånger.
Bilens hastighetslarm kan ställas in med
mittdisplayen.
OBS
Ställ alltid in bile ns hastighet enligt
lagar och förordningar i det land där
bilen körs. Kontrollera dessutom alltid
bilens hastighet med hastighetsmätaren.
Larmfunktionen för b ilens hastighet kan
ställas in mellan 30 och 250 km/h.
Under körning
Instrumentgrupp och visning
4-32*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Active Driving Display*
Optisk
mottagare
Spegel
Kombinerare
VARNING
Ställ bara in ljusstyrka och position när bilen står stilla:
Det kan vara farligt att ställa in ljusstyrka oc
h position medan du kör eftersom du kan förlora
uppmärksamheten på trafiken. Det kan leda till en allvarlig olycka.
VIKTIGT
 Försök inte att justera vinkeln eller öppna/stänga Active Driving-displayen med handen.
Fingeravtryck på displayen kan göra det svårt att se och för hård handkraft kan skada
utrustningen.
 Placera inte några föremål i närheten av Active Driving Display (ADD). Det kan göra att
Active Driving Display (ADD) inte fungerar ko rrekt och om dess rörelse hindras kan skador
uppkomma.
 Placera inte några drycker i närheten av Active Driving Display (ADD). Om vatten eller
andra vätskor stänker på Active Driving Display (ADD) kan skador uppstå.
 Placera inte några föremål ovanför active driving display (ADD) och sätt inte på några
klistermärken på dammskyddet/den optiska mottagaren eftersom det kan ge upphov till
störningar.
 En sensor är integrerad för att styra displa yens ljusstyrka. Om den optiska sensorn täcks
över kommer displayens ljusstyrka att mins ka vilket gör det svårt att se på den.
 Rikta inte något starkt ljus mot den optiska sensorn. Det finns risk att den då tar skada.
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-33
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

OBS
Om du använder polariserande solglasögon kommer active driving display att synas
sämre på grund av skärmens egenskaper.
Om batteriet har kopplas ur och sedan anslutits igen eller om batterispänningen är låg
kan den inställda positionen avvika.
Displayen kan vara svår att se eller påverkas momentant av väderförhållanden som regn,
snö, ljus och temperatur.
Om ljudsystemet avlägsnas kan inte active driving display (ADD) användas.
Active driving display (ADD) visar följande information:
Driftvillkor och varningar för övervakningssystemet för död vin kel (BSM)
Se Övervakningssystem för död vinkel (BSM) på sidan 4-112.
Varningar för avståndsid entifieringssystem (DRSS)
Se Avståndsidentifieringssy stem (DRSS) på sidan 4-125.
Driftförhållanden och varningar fr ån Mazda radarfarthållare (MRCC)
Se Mazda radarfarthållare (MRCC) på sidan 4-134.
Driftförhållanden och varningar fr ån varningssystemet för filbyte (LDWS)
Se Varningssystem för filbyte (LDWS) på sidan 4-106.
Driftvillkor och varningar för filassistanssystem (LAS) och var ningssystem för filbyte
(LDWS)
Se Filassistanssystem (LAS) och varningssystem för filbyte (LDW S) på sidan 4-145.
Varningar för avancerad bromsassistans i tättrafik (Advanced SCBS)
Se Avancerad bromsassistans i tä ttrafik (Advanced SCBS) på sidan 4-164.
Varningar för bromsassistans i tättrafik [framåt] (SCBS F)
Se Bromsassistans i tättrafik [framåt] (SCBS F) på sidan 4-169.
Villkor för bromsassistans i tättrafik [backning] (SCBS R)
Se Bromsassistans i tättrafik [b ackning] (SCBS R) på sidan 4-174.
Varningar för Smart bromsassistans (SBS)
Se smart bromsassistans (SBS, Smart Brake Support) på sidan4-17 9.
Driftförhållanden och varningar för inställningsbar hastighetsbegränsning (ASL)
Se Inställningsbar hastighetsbegränsning (ASL) på sidan 4-157.
Under körning
Instrumentgrupp och visning
4-34
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Varningar för att påkalla förarens uppmärksamhet (DAA)
Se System för att påkalla förarens uppmärksamhet (DAA) på sidan 4-127.
Driftvillkor för farthållare
Se Farthållare på sidan 4-220.
Navigeringsvägledning (bilar med navigationssystem)
Indikator för hastighetsgräns (bilar med navigationssystem)
Fordonshastighet
Varje inställning/justering för a ctive driving display kan utföras på mittskärmen.
1. Välj ikonen
på hemskärmen när du vill visa inställningsskärmen.
2. Välj fliken "AD-Disp".
3. Välj önskat objekt och genomför inställningen/justeringen.
Metod för justering av skärmens ljusstyrka (automatisk/manuell)
Inledande inställningar för skärme ns ljusstyrka (automatisk justering är valt)
Justering av skärmens ljusstyrk a (manuell justering är valt)
Visningsläge för active driving display (displayens höjd)
Active driving display på/av (indikering)
Navigationsvägledning på/av
Återställ inställningar (återställ)
Under körning
Instrumentgrupp och visning
4-35
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

Varnings- och indikeringslampor
Instrumentgruppen varierar beroende på modell och specifikationer.
Ty p A
Ty p B
Ty p C
(Digital hastighetsmätare)
(Analog hastighetsmätare (med varvräknare))
(Analog hastighetsmätare (utan varvräknare))
Instrumentgrupp
Under körning
Instrumentgrupp och visning
4-36
Mazda2_8HG7-EE-19G-SV_Edition1_old
2019-11-28 18:40:23

▼Varningslampor
Dessa lampor tänds eller blinkar
för att informera föraren om driftstatus eller ett systemfel.
Signal Varning Sidan
Bromsvarningslampa*1*27-32
ABS-varningslampa*1
Varningslampa
för elektronisk
bromskraftför‐ delning7-32
ABS-varning 7-35
Laddningssystemets varningslampa*17-32
Motoroljans varningslampa*17-32
*M Hybrid-varningslampa*17-32
(Röd) Varningslampa för hög kylvätsketemperatur
*17-32
Felindikeringslampa, servostyrning*17-32
Huvudvarningslampa*17-35
Kontrollera motorn-lampa*17-35
(Gul)
*i-stopsystemets varningslampa*17-35
(Gul)*i-ELOOP varningslampa
7-35
*Varningslampa för automatväxellåda*17-35
Varningslampa för krockkudde/bältessträckare*17-35
*Varningslampa för däcktrycksövervakning*1
Blinkar
7-35
Tänds 7-40
Under körning
Instrumentgrupp och visning
*Vissa modeller.4-37

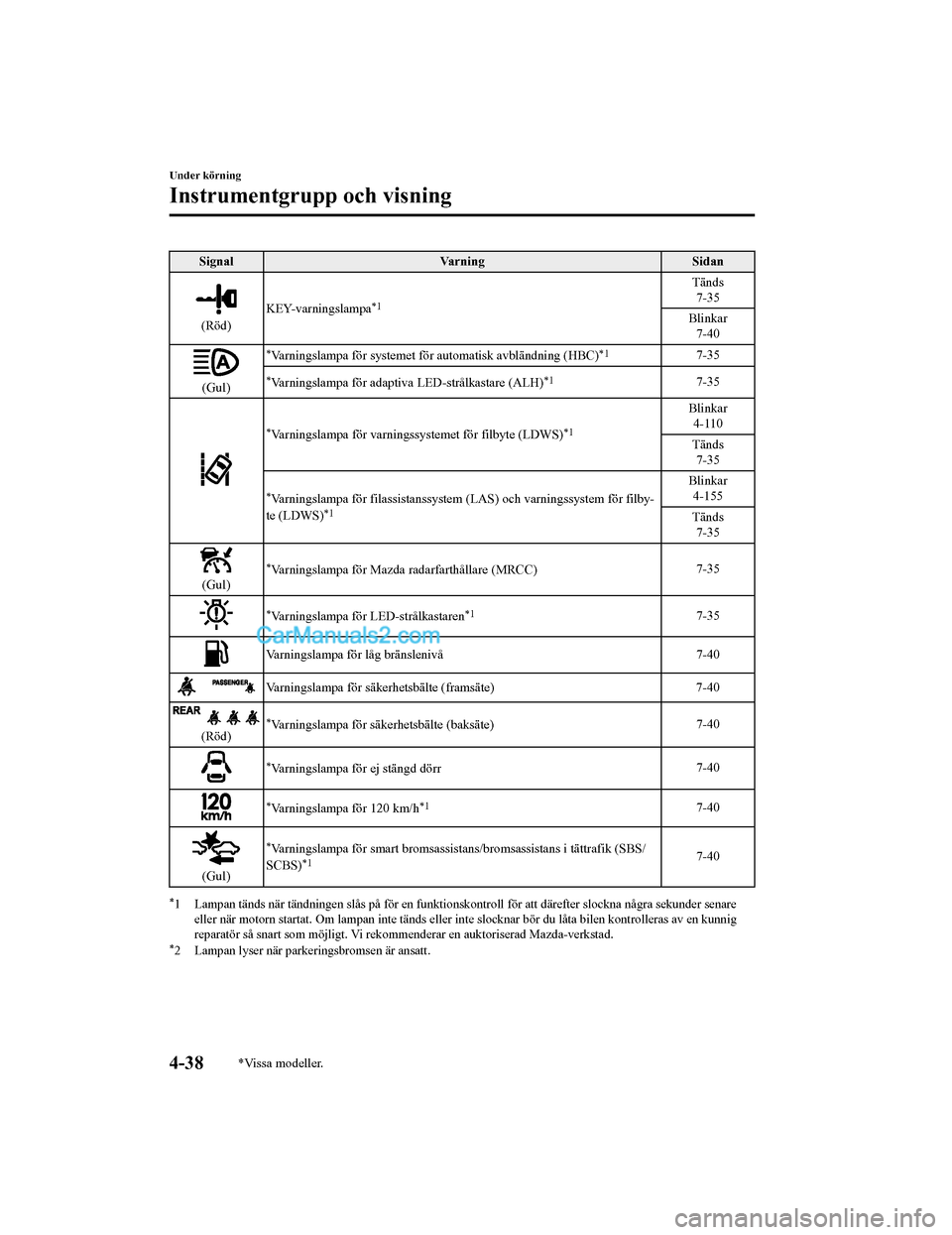

Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23

SignalVarning Sidan
(Röd)KEY-varningslampa
*1
Tänds
7-35
Blinkar 7-40
(Gul)
*Varningslampa för systemet för automatisk avbländning (HBC)*17-35
*Varningslampa för adaptiva LED-strålkastare (ALH)*17-35
*Varningslampa för varning ssystemet för filbyte (LDWS)*1
Blinkar
4-110
Tänds 7-35
*Varningslampa för filassistanssy stem (LAS) och varningssystem f ör filby‐
te (LDWS)*1
Blinkar 4-155
Tänds 7-35
(Gul)
*Varningslampa för Mazda radarfarthållare (MRCC) 7-35
*Varningslampa för LED-strålkastaren*17-35
Varningslampa för låg bränslenivå
7-40
Varningslampa för säkerhetsbälte (framsäte)7-40
(Röd)*Varningslampa för säkerhetsbälte (baksäte)7-40
*Varningslampa för ej stängd dörr7-40
*Varningslampa för 120 km/h*17-40
(Gul)
*Varningslampa för smart bromsa
ssistans/bromsassistans i tättrafik (SBS/
SCBS)*17-40
*1 Lampan tänds när tändningen slås på för en funktionskontroll f ör att därefter slockna några sekunder senare
eller när motorn startat. Om lam pan inte tänds eller inte slocknar bör du låta bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktorisera d Mazda-verkstad.
*2 Lampan lyser när parkeringsbromsen är ansatt.
Under körning
Instrumentgrupp och visning
4-38*Vissa modeller.
Mazda2_8HG7-EE-19G-SV_Edition1_old 2019-11-28 18:40:23
