2019 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

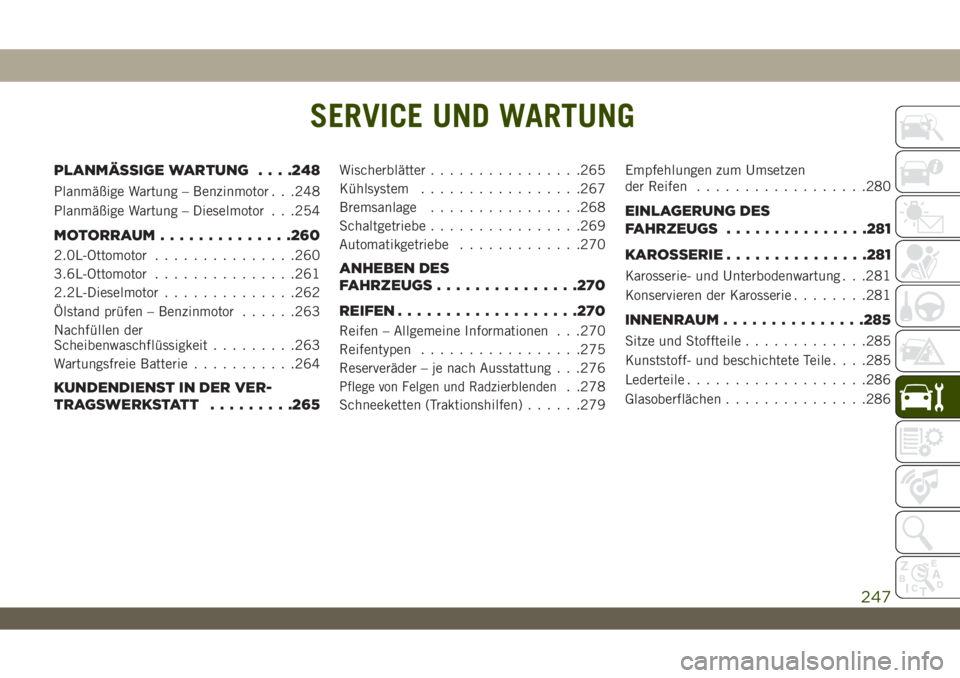

SERVICE UND WARTUNG
PLANMÄSSIGE WARTUNG. . . .248
Planmäßige Wartung – Benzinmotor . . .248
Planmäßige Wartung – Dieselmotor . . .254
MOTORRAUM..............260
2.0L-Ottomotor...............260
3.6L-Ottomotor...............261
2.2L-Dieselmotor..............262
Ölstand prüfen – Benzinmotor......263
Nachfüllen der
Scheibenwaschflüssigkeit.........263
Wartungsfreie Batterie...........264
KUNDENDIENST IN DER VER-
TRAGSWERKSTATT.........265
Wischerblätter................265
Kühlsystem.................267
Bremsanlage................268
Schaltgetriebe................269
Automatikgetriebe.............270
ANHEBEN DES
FAHRZEUGS...............270
REIFEN...................270
Reifen – Allgemeine Informationen . . .270
Reifentypen.................275
Reserveräder – je nach Ausstattung . . .276
Pflege von Felgen und Radzierblenden. .278
Schneeketten (Traktionshilfen)......279Empfehlungen zum Umsetzen
der Reifen..................280
EINLAGERUNG DES
FAHRZEUGS...............281
KAROSSERIE...............281
Karosserie- und Unterbodenwartung . . .281
Konservieren der Karosserie........281
INNENRAUM...............285
Sitze und Stoffteile.............285
Kunststoff- und beschichtete Teile. . . .285
Lederteile...................286
Glasoberflächen...............286
SERVICE UND WARTUNG
247

PLANMÄSSIGE WARTUNG
Richtige Wartung ist grundlegend für die Ge-
währleistung einer langen Lebensdauer des
Fahrzeugs unter optimalen Bedingungen.
Aus diesem Grund hat Jeep eine Reihe von
Kontrollen und Dienstleistungen nach fest-
gelegten Entfernungsintervallen und, wo ver-
fügbar, nach festgelegten Zeitintervallen ge-
plant, wie in der planmäßigen Wartung
beschrieben. Damit die Effizienz des Fahr-
zeugs im Topzustand bleibt, sind in den fol-
genden planmäßigen Wartungsmaßnahmen
einige zusätzliche Prüfungen aufgeführt, die
in Bezug auf den normalen Gutscheineinlö-
sungsplan häufiger durchgeführt werden
sollten. Planmäßigen Wartungsarbeiten wer-
den von allen Vertragshändlern nach festen
Zeit- oder Kilometerstandintervallen angebo-
ten. Wenn bei Betrieb zusätzlich zu den ge-
planten Wartungen weiterer Ersatz oder Re-
paraturen benötigt werden, werden diese nur
mit der ausdrücklichen Genehmigung des
Eigentümers durchgeführt.
Die Mechaniker des Vertragshändlers kennen
Ihr Fahrzeug am besten und haben Zugang
zu Informationen direkt vom Werk, zuOriginal-Mopar-Ersatzteilen und eigens ent-
wickelten elektronischen und mechanischen
Werkzeugen, mit denen kostspielige Repara-
turen zukünftig vermieden werden können.
Wenn das Auto häufig zum Abschleppen be-
nutzt wird, sollte das Intervall zwischen plan-
mäßigen Wartungsarbeiten verringert wer-
den. Bei häufigen Fahrten unter erschwerten
Betriebsbedingungen, beispielsweise in sehr
staubigen Gegenden oder bei überwiegen-
dem Kurzstreckenbetrieb, können Wartungs-
arbeiten an Ihrem Fahrzeug in kürzeren Zeit-
abständen erforderlich sein.
HINWEIS:
Planmäßigen Wartungsarbeiten werden vom
Hersteller festgelegt. Bei Nichtbeachtung
kann die Garantie ungültig werden. Es wird
empfohlen, einen Vertragshändler über alle
kleinen Betriebsunregelmäßigkeiten zu infor-
mieren, ohne auf die nächsten Wartung zu
warten.
Planmäßige Wartung – Benzinmotor
Das Ölwechsel-Anzeigesystem erinnert Sie,
wenn der Zeitpunkt für eine planmäßige War-
tung bei Ihrem Vertragshändler erreicht ist.Bei Fahrzeugen mit Kombiinstrumentan-
zeige wird die Meldung „Oil Change Requi-
red“ (Ölwechsel erforderlich) angezeigt, und
es ertönt ein einmaliges akustisches Signal,
um anzuzeigen, dass ein Ölwechsel fällig ist.
Bei Fahrzeugen ohne Kombiinstrumentan-
zeige blinkt die Meldung „Change Oil“ (Öl
wechseln) im Kilometerzähler des Kombiin-
struments, und es ertönt ein Warnsignal, das
darauf hinweist, dass ein Ölwechsel erforder-
lich ist.
Die Ölwechsel-Anzeige leuchtet ca.
11.200 km (7.000 Meilen) nach dem letzten
Ölwechsel auf. Sie sollten die Fahrzeugwar-
tung so bald wie möglich, aber spätestens
innerhalb der nächsten 800 km (500 Meilen)
durchführen lassen (außer bei 2.0-L-
Ottomotor). Jedoch kann unter Umständen
ein früherer Ölwechsel nach 7.500 km
(4.500 Meilen) erforderlich sein, wenn das
Fahrzeug unter „erschwerten Betriebsbedin-
gungen“ verwendet wird, die weiter unten in
diesem Abschnitt beschrieben werden.
SERVICE UND WARTUNG
248

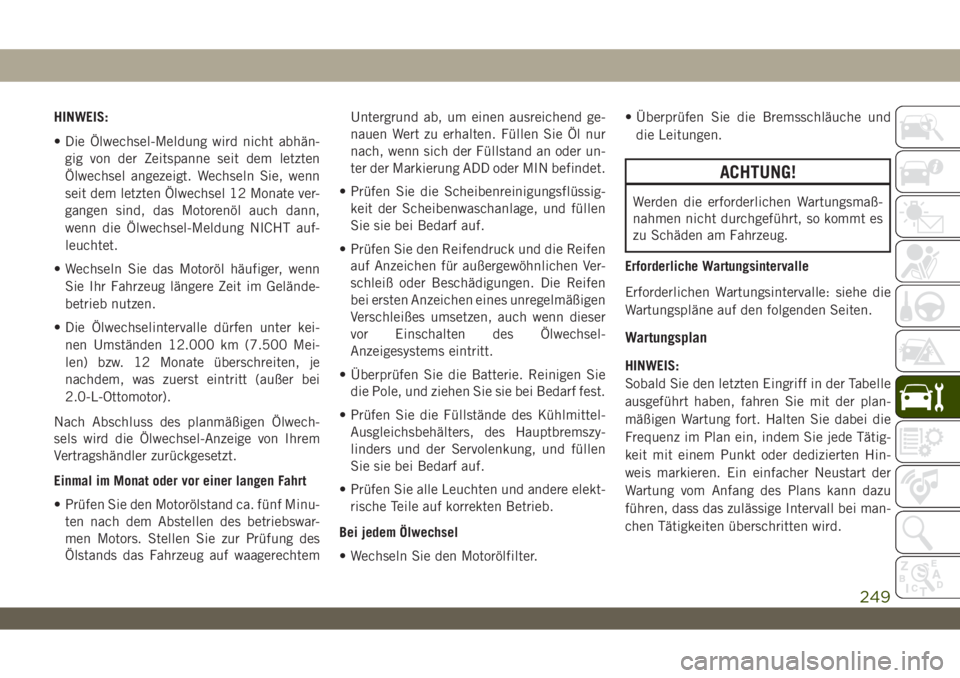

HINWEIS:
• Die Ölwechsel-Meldung wird nicht abhän-
gig von der Zeitspanne seit dem letzten
Ölwechsel angezeigt. Wechseln Sie, wenn
seit dem letzten Ölwechsel 12 Monate ver-
gangen sind, das Motorenöl auch dann,
wenn die Ölwechsel-Meldung NICHT auf-
leuchtet.
• Wechseln Sie das Motoröl häufiger, wenn
Sie Ihr Fahrzeug längere Zeit im Gelände-
betrieb nutzen.
• Die Ölwechselintervalle dürfen unter kei-
nen Umständen 12.000 km (7.500 Mei-
len) bzw. 12 Monate überschreiten, je
nachdem, was zuerst eintritt (außer bei
2.0-L-Ottomotor).
Nach Abschluss des planmäßigen Ölwech-
sels wird die Ölwechsel-Anzeige von Ihrem
Vertragshändler zurückgesetzt.
Einmal im Monat oder vor einer langen Fahrt
• Prüfen Sie den Motorölstand ca. fünf Minu-
ten nach dem Abstellen des betriebswar-
men Motors. Stellen Sie zur Prüfung des
Ölstands das Fahrzeug auf waagerechtemUntergrund ab, um einen ausreichend ge-
nauen Wert zu erhalten. Füllen Sie Öl nur
nach, wenn sich der Füllstand an oder un-
ter der Markierung ADD oder MIN befindet.
• Prüfen Sie die Scheibenreinigungsflüssig-
keit der Scheibenwaschanlage, und füllen
Sie sie bei Bedarf auf.
• Prüfen Sie den Reifendruck und die Reifen
auf Anzeichen für außergewöhnlichen Ver-
schleiß oder Beschädigungen. Die Reifen
bei ersten Anzeichen eines unregelmäßigen
Verschleißes umsetzen, auch wenn dieser
vor Einschalten des Ölwechsel-
Anzeigesystems eintritt.
• Überprüfen Sie die Batterie. Reinigen Sie
die Pole, und ziehen Sie sie bei Bedarf fest.
• Prüfen Sie die Füllstände des Kühlmittel-
Ausgleichsbehälters, des Hauptbremszy-
linders und der Servolenkung, und füllen
Sie sie bei Bedarf auf.
• Prüfen Sie alle Leuchten und andere elekt-
rische Teile auf korrekten Betrieb.
Bei jedem Ölwechsel
• Wechseln Sie den Motorölfilter.• Überprüfen Sie die Bremsschläuche und
die Leitungen.
ACHTUNG!
Werden die erforderlichen Wartungsmaß-
nahmen nicht durchgeführt, so kommt es
zu Schäden am Fahrzeug.
Erforderliche Wartungsintervalle
Erforderlichen Wartungsintervalle: siehe die
Wartungspläne auf den folgenden Seiten.
Wartungsplan
HINWEIS:
Sobald Sie den letzten Eingriff in der Tabelle
ausgeführt haben, fahren Sie mit der plan-
mäßigen Wartung fort. Halten Sie dabei die
Frequenz im Plan ein, indem Sie jede Tätig-
keit mit einem Punkt oder dedizierten Hin-
weis markieren. Ein einfacher Neustart der
Wartung vom Anfang des Plans kann dazu
führen, dass das zulässige Intervall bei man-
chen Tätigkeiten überschritten wird.
249

Laufleistung in Meilen oder ver-
strichene Zeit (je nachdem, was
zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Wechseln Sie das Motoröl und
den Filter (2.0L-Benzinmotor).(*)
Wechseln Sie das Motoröl und
den Ölfilter (3.6L-Benzinmotor).
**XXXXXXXXXX XXXXXXXX X X
Setzen Sie die Räder um. X X X X X X X X X X X X X X X X X X X X
Überprüfen Sie das Schmierfett
an allen Türverriegelungen, und
fetten Sie bei Bedarf nach.XXXXXXXXXX XXXXXXXX X X
Einsatz Ihres Fahrzeugs unter
einer der folgenden Bedin-
gungen: staubige Umgebung
oder Geländebetrieb. Prüfen Sie
den Ansaugluftfilter des Motors,
und ersetzen Sie ihn falls not-
wendig.XXX X X X X X X X
Überprüfen Sie die Bremsbe-
läge, ersetzen Sie sie bei Bedarf.XXX X X X X X X X
Überprüfen Sie die Auspuffan-
lage.XX X X X X
SERVICE UND WARTUNG
250

Laufleistung in Meilen oder ver-
strichene Zeit (je nachdem, was
zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Führen Sie eine Sichtprüfung
des Zustands durch von: Karos-
serie außen, Unterbodenschutz,
Rohrleitungen und Schläuchen
(Auspuff, Kraftstoffsystem,
Bremsen), Gummiteilen (Man-
schetten, Hülsen, Buchsen
usw.).XXX X X X X X X X
Überprüfen Sie die Vorderradauf-
hängung, Spurstangenenden und
Manschettendichtungen, und
tauschen Sie sie bei Bedarf aus.XX X X X X
Überprüfen Sie den Flüssigkeits-
stand an Vorder- und Hinter-
achse und wechseln Sie die
Flüssigkeit bei Einsatz des Fahr-
zeugs unter einer der folgenden
Bedingungen: Betrieb als Poli-
zeifahrzeug oder Taxi, in einem
Fuhrpark, im Gelände oder bei
häufigem Anhängerbetrieb.XX X X X
Überprüfen Sie den Flüssigkeits-
stand des Verteilergetriebes.XX X
Die Gleichlaufgelenke überprü-
fen.XXX X X X X X X X
251

Laufleistung in Meilen oder ver-
strichene Zeit (je nachdem, was
zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Wechseln Sie die Bremsflüssig-
keit alle 24 Monate, wenn DOT
4-Bremsflüssigkeit verwendet
wird. ***XXX X X X X X X X
Stellen Sie bei Fahrzeugen mit
vier Scheibenbremsen die Fest-
stellbremse ein.XX X X X
Ersetzen Sie den Ansaugluftfilter
des Motors.XX X X X
Ersetzen Sie den Luftfilter für
Klimaanlage/
Fahrzeuginnenraum.XX X X X X
Zündkerzen ersetzen (2,0L-
Motor).****XX X X X X
Zündkerzen ersetzen (3.6L-
Motor).****XX
Tauschen Sie den bzw. die An-
triebsriemen für Zusatzaggregate
aus.X
Spülen Sie nach 10 Jahren bzw.
240.000 km (150.000 Meilen)
das Kühlsystem und ersetzen
das Kühlmittel, je nachdem, was
zuerst eintritt.XX
SERVICE UND WARTUNG
252

Laufleistung in Meilen oder ver-
strichene Zeit (je nachdem, was
zuerst eintritt)
7.500
15.000
22.500
30.000
37.500
45.000
52.500
60.000
67.500
75.000
82.500
90.000
97.500
105.000
112.500
120.000
127.500
135.000
142.500
150.000
Oder Monate: 12 24 36 48 60 72 84 96 108 120 132 144 156 168 180 192 204 216 228 240
oder Kilometer:
12.000
24.000
36.000
48.000
60.000
72.000
84.000
96.000
108.000
120.000
132.000
144.000
156.000
168.000
180.000
192.000
204.000
216.000
228.000
240.000
Wechseln Sie die Schaltgetriebe-
flüssigkeit bei Einsatz des Fahr-
zeugs unter einer der folgenden
Bedingungen: Anhängerbetrieb,
Betrieb als Schneepflug,
Schwerlastbetrieb, Taxi, Polizei-
oder Lieferfahrzeug (kommerzi-
elle Nutzung), Betrieb im Ge-
lände oder in der Wüste, Betrieb
zu über 50 % bei hoher Dauer-
geschwindigkeit sowie bei hohen
Außentemperaturen über 32 °C
(90 °F).XX X X X
Wechseln Sie die Flüssigkeit des
Verteilergetriebes bei Einsatz des
Fahrzeugs unter einer der folgen-
den Bedingungen: Einsatz als
Polizeifahrzeug oder Taxi, in ei-
nem Fuhrpark oder bei häufigem
Anhängerbetrieb.XX
Prüfen und ersetzen Sie bei Be-
darf das PCV-Ventil. *****X
253

Das tatsächliche Intervall für Ölwechsel und
Austausch des Motorölfilters ist abhängig von
der Verwendung des Fahrzeugs. Es wird in
Form einer Warnleuchte oder -meldung (je
nach Ausstattung) in der Kombiinstrument-
anzeige angezeigt. Das Intervall sollte
16.000 km (10.000 Meilen) oder 12 Monate
nicht überschreiten.
** Siehe „Erschwerten Betriebsbedingun-
gen“ in diesem Abschnitt.
*** Bremsflüssigkeit DOT 4 nur auf Zeitba-
sis; keine Kilometerstandintervalle.
**** Das Intervall zum Wechseln der Zünd-
kerzen basiert nur auf dem Kilometerstand,
es gibt keine jährlichen Intervalle.
***** Diese Wartung wird vom Hersteller
empfohlen, ist aber nicht zur Erhaltung der
Garantie auf die Abgasreinigungsanlage
erforderlich.
WARNUNG!
• Bei der Durchführung von Arbeiten an
oder in einem Kraftfahrzeug können Sie
ernsthaft verletzt werden. Führen Sie
WARNUNG!
nur Wartungsarbeiten durch, für die Sie
über ausreichende Kenntnisse und das
passende Werkzeug verfügen. Wenn Sie
bei der Durchführung von Wartungsar-
beiten Zweifel an Ihren Fähigkeiten ha-
ben, lassen Sie die Arbeiten von qualifi-
ziertem Personal durchführen.
• Andernfalls können Bauteile ausfallen,
und die Fahreigenschaften und Leistung
des Fahrzeugs können beeinträchtigt
werden. Dies kann einen Unfall verursa-
chen.
Erschwerte Betriebsbedingungen
Wechseln Sie das Motoröl und den Motoröl-
filter alle 7.500 km (4.500 Meilen) oder alle
6 Monate, wenn Ihr Fahrzeug unter den fol-
genden erschwerten Betriebsbedingungen
eingesetzt wird:
• Fahrten bei dichtem Verkehr (Stop-and-Go)
• Fahrten in staubigen Umgebungen
• Kurze Fahrten von weniger als 16 km
(10 Meilen)
• Fahrten mit Anhänger• Taxi, Polizei- oder Lieferfahrzeug (kommer-
zielle Nutzung)
• Betrieb im Gelände oder in Wüsten
Planmäßige Wartung – Dieselmotor
Ihr Fahrzeug ist mit einem automatischen
Ölwechsel-Anzeigesystem ausgestattet. Das
Ölwechsel-Anzeigesystem erinnert Sie, wenn
der Zeitpunkt für einen planmäßigen Motor-
ölwechsel bei Ihrem Vertragshändler erreicht
ist.
Bei Fahrzeugen mit Kombiinstrumentan-
zeige wird die Meldung „Oil Change Requi-
red“ (Ölwechsel erforderlich) angezeigt, und
es ertönt ein einmaliges akustisches Signal,
um anzuzeigen, dass ein Ölwechsel fällig ist.
Bei Fahrzeugen ohne Kombiinstrumentan-
zeige blinkt die Meldung „Change Oil“ (Öl
wechseln) im Kilometerzähler des Kombiin-
struments, und es ertönt ein Warnsignal, das
darauf hinweist, dass ein Ölwechsel erforder-
lich ist.
Entsprechend den Betriebsbedingungen des
Motors leuchtet die Ölwechsel-Meldung auf.
Dies bedeutet, dass Ihr Fahrzeug gewartet
werden muss. Betriebszustände wie häufige
SERVICE UND WARTUNG
254
