2019 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

Sicherheitsgurte für ältere Kinder
Kinder mit einer Größe über 1,50 m können
Sicherheitsgurte anstelle von Kinder-
Rückhaltesystemen verwenden.
Führen Sie diesen einfachen Test mit 5 Schrit-
ten durch, um herauszufinden, ob der Sicher-
heitsgurt für das Kind geeignet ist oder ob es
noch immer ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden sollte, um
eine bessere Lage des Sicherheitsgurts zu ge-
währleisten:
1. Ist das Kind in der Lage, eine normale
Sitzhaltung mit Rückenkontakt zur Sitz-
lehne einzunehmen?
2. Sind die Beine des Kindes lang genug, um
über die Sitzvorderkante gebeugt werden
zu können – während es weiter Rücken-
kontakt zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Na-
cken und Arm über die Schulter des
Kindes?
4. Ist der Beckengurt so niedrig wie möglich,
berührt er die Schenkel des Kindes und
nicht seinen Bauch?5. Kann das Kind die gesamte Fahrt über in
dieser Sitzhaltung bleiben?
Wenn eine dieser Fragen mit „Nein“ beantwor-
tet wurde, muss das Kind in diesem Fahrzeug
noch ein Kinder-Rückhaltesystem der
Gruppe 2 oder Gruppe 3 verwenden. Wenn das
Kind den Dreipunktgurt verwendet, prüfen Sie
den korrekten Verlauf des Gurts regelmäßig und
stellen Sie sicher, dass das Gurtschloss einge-
rastet ist. Kinder sitzen ungern still und der Gurt
kann deshalb leicht verrutschen. Falls der
Schultergurt am Gesicht oder Hals des Kindes
anliegt, platzieren Sie das Kind weiter zur Mitte
des Fahrzeugs, oder verwenden Sie ein Sitzer-
höhungskissen, damit der Sicherheitsgurt kor-
rekt verläuft.
WARNUNG!
Niemals zulassen, dass ein Kind den Schul-
tergurt unter einem Arm oder hinter dem
Rücken durchführt. Bei einem Unfall bietet
der Schultergurt dem Kind keinen ausrei-
chenden Schutz, sodass es zu schweren oder
tödlichen Verletzungen kommen kann. Kinder
müssen den Hüft- und Schulterteil des Si-
cherheitsgurts immer richtig angelegt haben.
ISOFIX-Rückhaltesystem
Ihr Fahrzeug ist mit dem Verankerungssys-
tem für Kinder-Rückhaltesysteme, dem so
genannten ISOFIX, ausgestattet. Dieses Sys-
tem ermöglicht den Einbau von Kindersitzen,
die mit ISOFIX ausgestattet sind, ohne die
Verwendung der Sicherheitsgurte des Fahr-
zeugs. Das ISOFIX-System verfügt über zwei
untere Befestigungspunkte, die sich an der
Rückseite des Sitzpolsters an der Berüh-
rungsfläche mit der Rückenlehne befinden,
und eine obere Haltebandverankerung, die
sich hinter dem Sitz befindet.
Abb. E
143

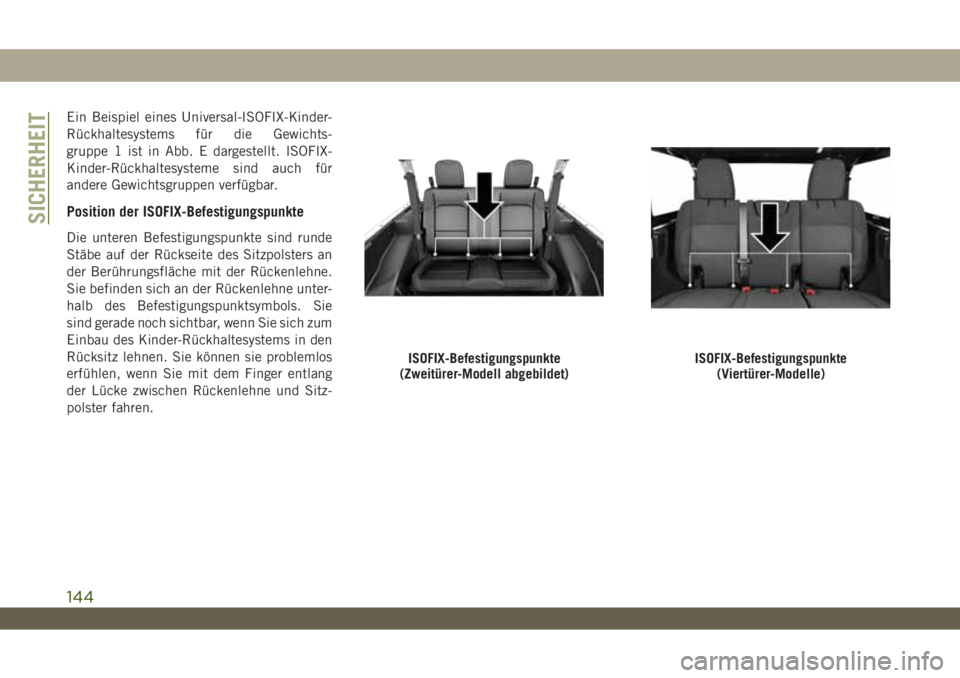

Ein Beispiel eines Universal-ISOFIX-Kinder-
Rückhaltesystems für die Gewichts-
gruppe 1 ist in Abb. E dargestellt. ISOFIX-
Kinder-Rückhaltesysteme sind auch für
andere Gewichtsgruppen verfügbar.
Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte sind runde
Stäbe auf der Rückseite des Sitzpolsters an
der Berührungsfläche mit der Rückenlehne.
Sie befinden sich an der Rückenlehne unter-
halb des Befestigungspunktsymbols. Sie
sind gerade noch sichtbar, wenn Sie sich zum
Einbau des Kinder-Rückhaltesystems in den
Rücksitz lehnen. Sie können sie problemlos
erfühlen, wenn Sie mit dem Finger entlang
der Lücke zwischen Rückenlehne und Sitz-
polster fahren.
ISOFIX-Befestigungspunkte
(Zweitürer-Modell abgebildet)ISOFIX-Befestigungspunkte
(Viertürer-Modelle)
SICHERHEIT
144

Position der Haltebandbefestigungen
Zweitürer-Modelle
Haltebandverankerungen befinden sich hin-
ter jedem Rücksitz nahe dem Boden.
Viertürer-Modelle
Haltebandverankerungen befinden sich hin-
ter jedem äußeren Rücksitz an der Rückseite
des Sitzes.ISOFIX-Kinder-Rückhaltesysteme sind mit
einem starren Stab an jeder Seite ausgestat-
tet. Jeder weist einen Anschluss zur Befesti-
gung am unteren Befestigungspunkt und
eine Spannvorrichtung zum Festziehen am
Befestigungspunkt auf. Vorwärts gerichtete
Kinder-Rückhaltesysteme und einige rück-
wärts gerichtete Kinder-Rückhaltesysteme
sind ebenfalls mit einem Halteband ausge-
stattet. Das Halteband hat am Ende einen
Haken zur Befestigung an der oberen Halte-bandverankerung und eine Spannvorrichtung
zum Festziehen des Haltebands nach Befes-
tigung an der Verankerung.
ISOFIX am Mittelsitz
Zweitürer-Modell
WARNUNG!
Dieses Fahrzeug hat keine mittlere Sitzpo-
sition. Verwenden Sie nicht die mittleren,
unteren ISOFIX-Befestigungspunkte zum
Einbau eines Kindersitzes in der Mitte des
Rücksitzes.
Haltebandverankerungen (Zweitürer-
Modelle)
Haltebandverankerungen (Viertürer-Modelle)
145

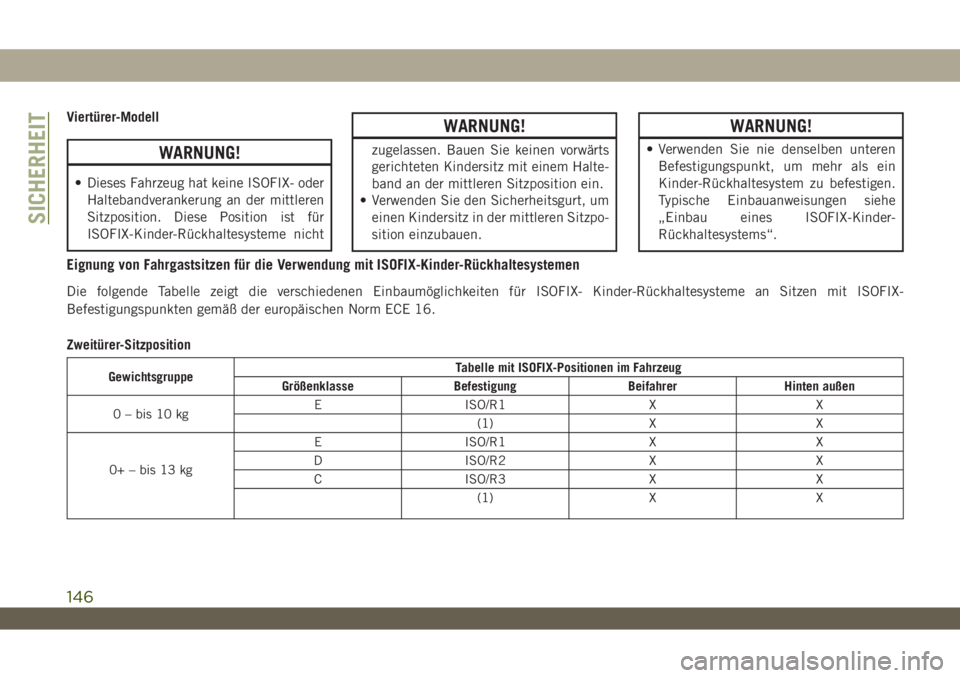

Viertürer-Modell
WARNUNG!
• Dieses Fahrzeug hat keine ISOFIX- oder
Haltebandverankerung an der mittleren
Sitzposition. Diese Position ist für
ISOFIX-Kinder-Rückhaltesysteme nicht
WARNUNG!
zugelassen. Bauen Sie keinen vorwärts
gerichteten Kindersitz mit einem Halte-
band an der mittleren Sitzposition ein.
• Verwenden Sie den Sicherheitsgurt, um
einen Kindersitz in der mittleren Sitzpo-
sition einzubauen.
WARNUNG!
• Verwenden Sie nie denselben unteren
Befestigungspunkt, um mehr als ein
Kinder-Rückhaltesystem zu befestigen.
Typische Einbauanweisungen siehe
„Einbau eines ISOFIX-Kinder-
Rückhaltesystems“.
Eignung von Fahrgastsitzen für die Verwendung mit ISOFIX-Kinder-Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen Einbaumöglichkeiten für ISOFIX- Kinder-Rückhaltesysteme an Sitzen mit ISOFIX-
Befestigungspunkten gemäß der europäischen Norm ECE 16.
Zweitürer-Sitzposition
GewichtsgruppeTabelle mit ISOFIX-Positionen im Fahrzeug
Größenklasse Befestigung Beifahrer Hinten außen
0 – bis 10 kgE ISO/R1 X X
(1) X X
0+ – bis 13 kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
SICHERHEIT
146

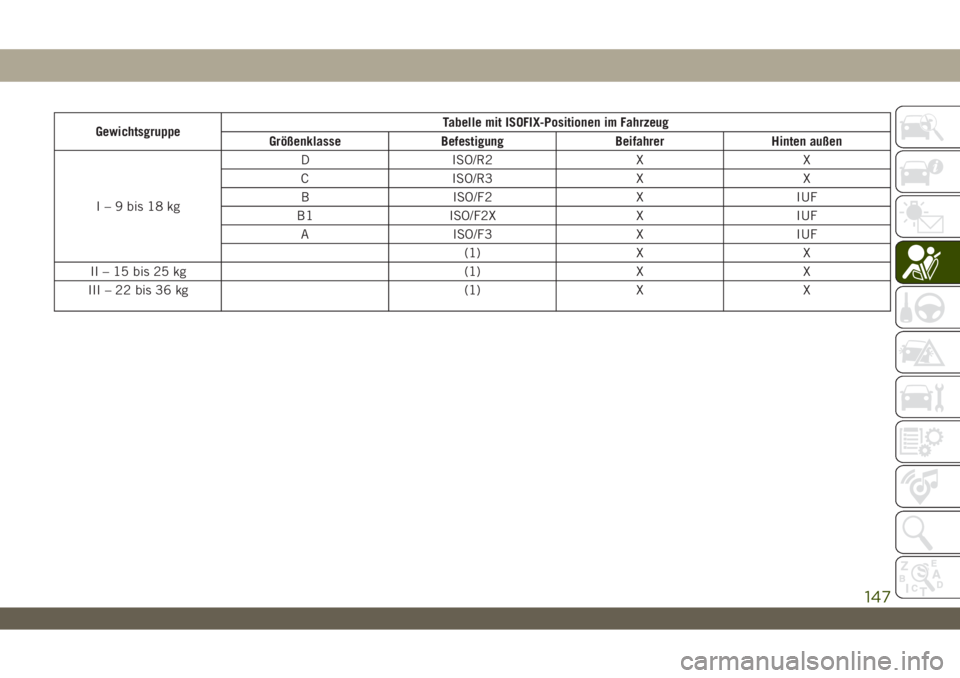

GewichtsgruppeTabelle mit ISOFIX-Positionen im Fahrzeug
Größenklasse Befestigung Beifahrer Hinten außen
I – 9 bis 18 kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
II – 15 bis 25 kg (1) X X
III – 22 bis 36 kg (1) X X
147

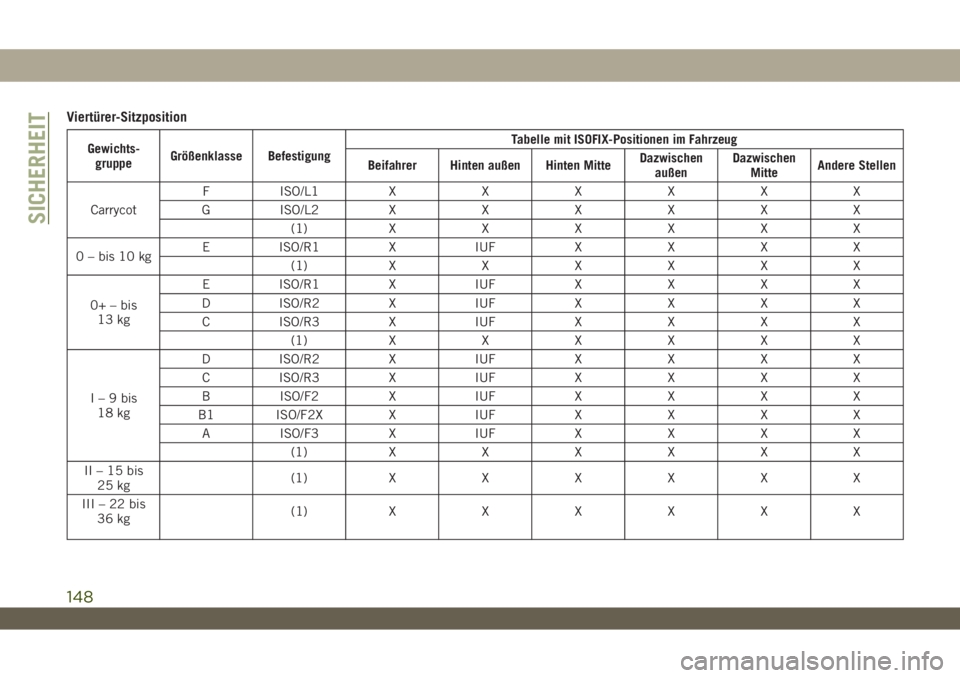

Viertürer-Sitzposition
Gewichts-
gruppeGrößenklasse BefestigungTabelle mit ISOFIX-Positionen im Fahrzeug
Beifahrer Hinten außen Hinten MitteDazwischen
außenDazwischen
MitteAndere Stellen
CarrycotF ISO/L1XXXXXX
G ISO/L2XXXXXX
(1)XXXXXX
0 – bis 10 kgE ISO/R1 X IUF X X X X
(1)XXXXXX
0+ – bis
13 kgE ISO/R1 X IUF X X X X
D ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
(1)XXXXXX
I–9bis
18 kgD ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
B ISO/F2 X IUF X X X X
B1 ISO/F2X X IUF X X X X
A ISO/F3 X IUF X X X X
(1)XXXXXX
II–15bis
25 kg(1)XXXXXX
III – 22 bis
36 kg(1)XXXXXX
SICHERHEIT
148

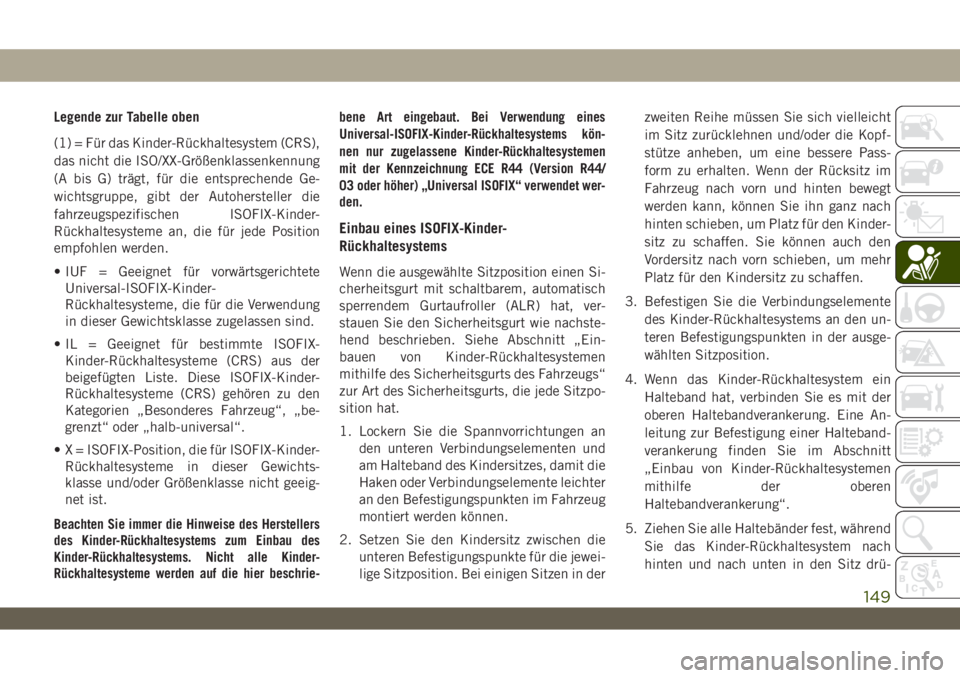

Legende zur Tabelle oben
(1) = Für das Kinder-Rückhaltesystem (CRS),
das nicht die ISO/XX-Größenklassenkennung
(A bis G) trägt, für die entsprechende Ge-
wichtsgruppe, gibt der Autohersteller die
fahrzeugspezifischen ISOFIX-Kinder-
Rückhaltesysteme an, die für jede Position
empfohlen werden.
• IUF = Geeignet für vorwärtsgerichtete
Universal-ISOFIX-Kinder-
Rückhaltesysteme, die für die Verwendung
in dieser Gewichtsklasse zugelassen sind.
• IL = Geeignet für bestimmte ISOFIX-
Kinder-Rückhaltesysteme (CRS) aus der
beigefügten Liste. Diese ISOFIX-Kinder-
Rückhaltesysteme (CRS) gehören zu den
Kategorien „Besonderes Fahrzeug“, „be-
grenzt“ oder „halb-universal“.
• X = ISOFIX-Position, die für ISOFIX-Kinder-
Rückhaltesysteme in dieser Gewichts-
klasse und/oder Größenklasse nicht geeig-
net ist.
Beachten Sie immer die Hinweise des Herstellers
des Kinder-Rückhaltesystems zum Einbau des
Kinder-Rückhaltesystems. Nicht alle Kinder-
Rückhaltesysteme werden auf die hier beschrie-bene Art eingebaut. Bei Verwendung eines
Universal-ISOFIX-Kinder-Rückhaltesystems kön-
nen nur zugelassene Kinder-Rückhaltesystemen
mit der Kennzeichnung ECE R44 (Version R44/
03 oder höher) „Universal ISOFIX“ verwendet wer-
den.
Einbau eines ISOFIX-Kinder-
Rückhaltesystems
Wenn die ausgewählte Sitzposition einen Si-
cherheitsgurt mit schaltbarem, automatisch
sperrendem Gurtaufroller (ALR) hat, ver-
stauen Sie den Sicherheitsgurt wie nachste-
hend beschrieben. Siehe Abschnitt „Ein-
bauen von Kinder-Rückhaltesystemen
mithilfe des Sicherheitsgurts des Fahrzeugs“
zur Art des Sicherheitsgurts, die jede Sitzpo-
sition hat.
1. Lockern Sie die Spannvorrichtungen an
den unteren Verbindungselementen und
am Halteband des Kindersitzes, damit die
Haken oder Verbindungselemente leichter
an den Befestigungspunkten im Fahrzeug
montiert werden können.
2. Setzen Sie den Kindersitz zwischen die
unteren Befestigungspunkte für die jewei-
lige Sitzposition. Bei einigen Sitzen in derzweiten Reihe müssen Sie sich vielleicht
im Sitz zurücklehnen und/oder die Kopf-
stütze anheben, um eine bessere Pass-
form zu erhalten. Wenn der Rücksitz im
Fahrzeug nach vorn und hinten bewegt
werden kann, können Sie ihn ganz nach
hinten schieben, um Platz für den Kinder-
sitz zu schaffen. Sie können auch den
Vordersitz nach vorn schieben, um mehr
Platz für den Kindersitz zu schaffen.
3. Befestigen Sie die Verbindungselemente
des Kinder-Rückhaltesystems an den un-
teren Befestigungspunkten in der ausge-
wählten Sitzposition.
4. Wenn das Kinder-Rückhaltesystem ein
Halteband hat, verbinden Sie es mit der
oberen Haltebandverankerung. Eine An-
leitung zur Befestigung einer Halteband-
verankerung finden Sie im Abschnitt
„Einbau von Kinder-Rückhaltesystemen
mithilfe der oberen
Haltebandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während
Sie das Kinder-Rückhaltesystem nach
hinten und nach unten in den Sitz drü-
149

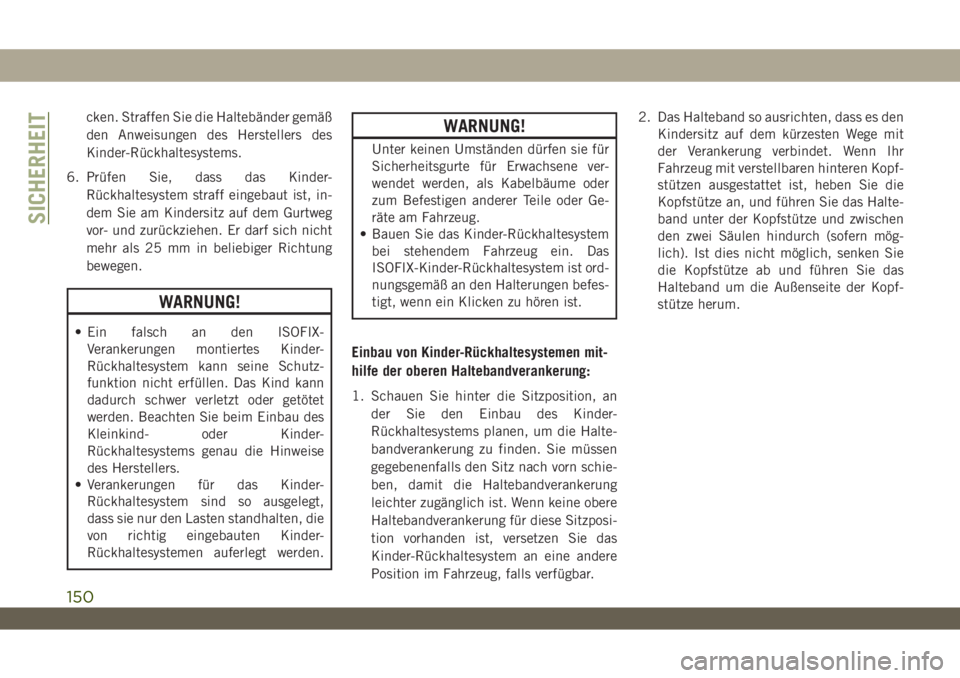

cken. Straffen Sie die Haltebänder gemäß
den Anweisungen des Herstellers des
Kinder-Rückhaltesystems.
6. Prüfen Sie, dass das Kinder-
Rückhaltesystem straff eingebaut ist, in-
dem Sie am Kindersitz auf dem Gurtweg
vor- und zurückziehen. Er darf sich nicht
mehr als 25 mm in beliebiger Richtung
bewegen.
WARNUNG!
• Ein falsch an den ISOFIX-
Verankerungen montiertes Kinder-
Rückhaltesystem kann seine Schutz-
funktion nicht erfüllen. Das Kind kann
dadurch schwer verletzt oder getötet
werden. Beachten Sie beim Einbau des
Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
• Verankerungen für das Kinder-
Rückhaltesystem sind so ausgelegt,
dass sie nur den Lasten standhalten, die
von richtig eingebauten Kinder-
Rückhaltesystemen auferlegt werden.
WARNUNG!
Unter keinen Umständen dürfen sie für
Sicherheitsgurte für Erwachsene ver-
wendet werden, als Kabelbäume oder
zum Befestigen anderer Teile oder Ge-
räte am Fahrzeug.
• Bauen Sie das Kinder-Rückhaltesystem
bei stehendem Fahrzeug ein. Das
ISOFIX-Kinder-Rückhaltesystem ist ord-
nungsgemäß an den Halterungen befes-
tigt, wenn ein Klicken zu hören ist.
Einbau von Kinder-Rückhaltesystemen mit-
hilfe der oberen Haltebandverankerung:
1. Schauen Sie hinter die Sitzposition, an
der Sie den Einbau des Kinder-
Rückhaltesystems planen, um die Halte-
bandverankerung zu finden. Sie müssen
gegebenenfalls den Sitz nach vorn schie-
ben, damit die Haltebandverankerung
leichter zugänglich ist. Wenn keine obere
Haltebandverankerung für diese Sitzposi-
tion vorhanden ist, versetzen Sie das
Kinder-Rückhaltesystem an eine andere
Position im Fahrzeug, falls verfügbar.2. Das Halteband so ausrichten, dass es den
Kindersitz auf dem kürzesten Wege mit
der Verankerung verbindet. Wenn Ihr
Fahrzeug mit verstellbaren hinteren Kopf-
stützen ausgestattet ist, heben Sie die
Kopfstütze an, und führen Sie das Halte-
band unter der Kopfstütze und zwischen
den zwei Säulen hindurch (sofern mög-
lich). Ist dies nicht möglich, senken Sie
die Kopfstütze ab und führen Sie das
Halteband um die Außenseite der Kopf-
stütze herum.
SICHERHEIT
150
