2019 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

Ölstand prüfen – Benzinmotor
WARNUNG!
• Bei Arbeiten im Motorraum niemals rau-
chen: Gas- und entflammbare Dämpfe
können vorhanden sein, was das Risiko
eines Brandes erhöht.
• Seien Sie bei Arbeiten im Motorraum
vorsichtig, wenn der Motor heiß ist: Sie
könnten sich verbrennen. Kommen Sie
dem Kühlerlüfter nicht zu nahe: Der
elektrische Lüfter könnte starten; Verlet-
zungsgefahr. Schals, Krawatten und an-
dere lose Kleidungsstücke könnten
durch bewegliche Teile in die Maschine
gezogen werden.
ACHTUNG!
• Achten Sie darauf, dass Sie die ver-
schiedenen Arten von Flüssigkeiten
beim Auffüllen nicht verwechseln: Sie
sind nicht miteinander kompatibel. Auf-
füllen mit einer ungeeigneten Flüssig-
keit kann Ihr Fahrzeug schwer beschädi-
gen.
ACHTUNG!
• Der Ölstand darf keinesfalls die Markie-
rung MAX überschreiten.
• Immer mit Motoröl auffüllen, das die
gleichen Spezifikationen wie das bereits
im Motor befindliche Öl hat.
• Warten Sie beim Auffüllen des Motoröls
darauf, dass der Motor abkühlt, bevor
Sie den Einfüllstutzen lösen; insbeson-
dere bei Fahrzeugen mit Stutzen aus
Aluminium (je nach Ausstattung). ACH-
TUNG: Verbrennungsgefahr!
• Fahren Sie nicht mit leerem Scheiben-
waschflüssigkeitsbehälter: Die Schei-
benwaschanlage ist wichtig für Verbes-
serung der Sicht. Wiederholter Betrieb
des Systems ohne Flüssigkeit kann zu
Schäden oder schnellem Verschleiß ei-
niger Systemkomponenten führen.
Halten Sie den Motorölstand stets auf dem
richtigen Niveau, um eine einwandfreie
Schmierung des Motors in Ihrem Fahrzeug zu
gewährleisten. Der Motorölstand sollte fünf
Minuten nach dem Abstellen eines betriebs-
warmen Motors geprüft werden.Stellen Sie zur Prüfung des Ölstands das
Fahrzeug auf waagerechtem Untergrund ab,
um einen ausreichend genauen Wert zu er-
halten. Der Ölstand sollte sich stets im SI-
CHEREN Bereich des Peilstabs befinden.
Werden ca. 0,95 Liter (1 Quart) Öl nachge-
füllt, wenn der Ölstand am unteren Ende des
schraffierten Bereichs steht, erreicht der Öl-
stand bei diesen Motoren anschließend das
obere Ende des schraffierten Bereichs.
ACHTUNG!
Füllen Sie nicht zu viel oder zu wenig Öl in
das Kurbelgehäuse, da dies ein Aufschäu-
men des Öls oder verminderten Öldruck
zur Folge hat. Dies kann zu einem Motor-
schaden führen.
Nachfüllen der Scheibenwaschflüssigkeit
Die Front- und die Heckscheibenwaschan-
lage (je nach Ausstattung) verfügen über ei-
nen gemeinsamen Vorratsbehälter. Der Vor-
ratsbehälter befindet sich im Motorraum. Der
Füllstand der Scheibenwaschflüssigkeit
muss regelmäßig geprüft werden. Füllen Sie
den Behälter ausschließlich mit Scheibenrei-
263

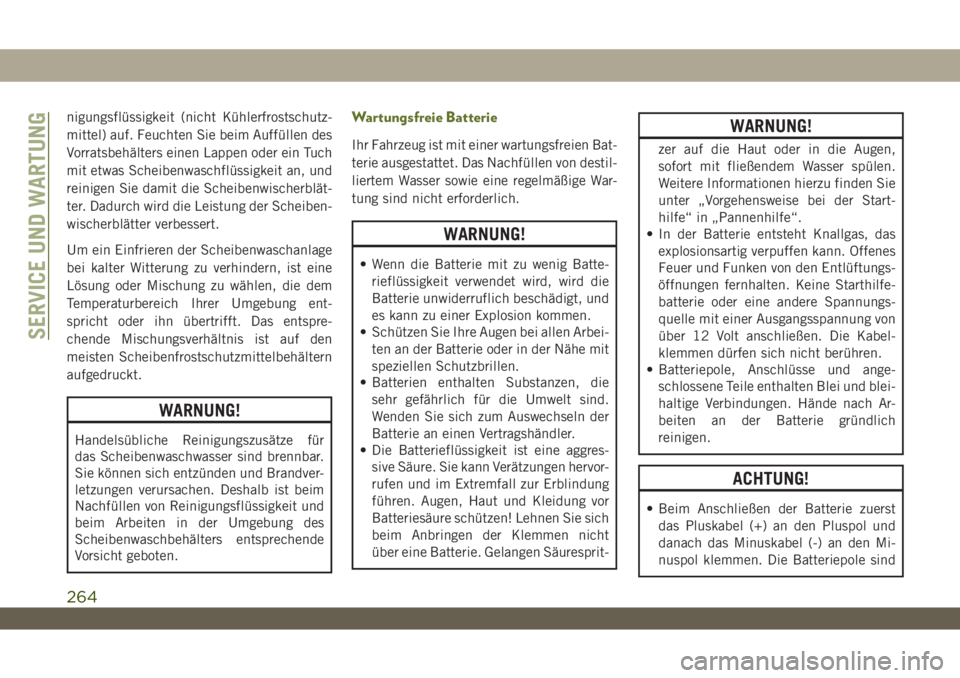

nigungsflüssigkeit (nicht Kühlerfrostschutz-
mittel) auf. Feuchten Sie beim Auffüllen des
Vorratsbehälters einen Lappen oder ein Tuch
mit etwas Scheibenwaschflüssigkeit an, und
reinigen Sie damit die Scheibenwischerblät-
ter. Dadurch wird die Leistung der Scheiben-
wischerblätter verbessert.
Um ein Einfrieren der Scheibenwaschanlage
bei kalter Witterung zu verhindern, ist eine
Lösung oder Mischung zu wählen, die dem
Temperaturbereich Ihrer Umgebung ent-
spricht oder ihn übertrifft. Das entspre-
chende Mischungsverhältnis ist auf den
meisten Scheibenfrostschutzmittelbehältern
aufgedruckt.
WARNUNG!
Handelsübliche Reinigungszusätze für
das Scheibenwaschwasser sind brennbar.
Sie können sich entzünden und Brandver-
letzungen verursachen. Deshalb ist beim
Nachfüllen von Reinigungsflüssigkeit und
beim Arbeiten in der Umgebung des
Scheibenwaschbehälters entsprechende
Vorsicht geboten.
Wartungsfreie Batterie
Ihr Fahrzeug ist mit einer wartungsfreien Bat-
terie ausgestattet. Das Nachfüllen von destil-
liertem Wasser sowie eine regelmäßige War-
tung sind nicht erforderlich.
WARNUNG!
• Wenn die Batterie mit zu wenig Batte-
rieflüssigkeit verwendet wird, wird die
Batterie unwiderruflich beschädigt, und
es kann zu einer Explosion kommen.
• Schützen Sie Ihre Augen bei allen Arbei-
ten an der Batterie oder in der Nähe mit
speziellen Schutzbrillen.
• Batterien enthalten Substanzen, die
sehr gefährlich für die Umwelt sind.
Wenden Sie sich zum Auswechseln der
Batterie an einen Vertragshändler.
• Die Batterieflüssigkeit ist eine aggres-
sive Säure. Sie kann Verätzungen hervor-
rufen und im Extremfall zur Erblindung
führen. Augen, Haut und Kleidung vor
Batteriesäure schützen! Lehnen Sie sich
beim Anbringen der Klemmen nicht
über eine Batterie. Gelangen Säuresprit-
WARNUNG!
zer auf die Haut oder in die Augen,
sofort mit fließendem Wasser spülen.
Weitere Informationen hierzu finden Sie
unter „Vorgehensweise bei der Start-
hilfe“ in „Pannenhilfe“.
• In der Batterie entsteht Knallgas, das
explosionsartig verpuffen kann. Offenes
Feuer und Funken von den Entlüftungs-
öffnungen fernhalten. Keine Starthilfe-
batterie oder eine andere Spannungs-
quelle mit einer Ausgangsspannung von
über 12 Volt anschließen. Die Kabel-
klemmen dürfen sich nicht berühren.
• Batteriepole, Anschlüsse und ange-
schlossene Teile enthalten Blei und blei-
haltige Verbindungen. Hände nach Ar-
beiten an der Batterie gründlich
reinigen.
ACHTUNG!
• Beim Anschließen der Batterie zuerst
das Pluskabel (+) an den Pluspol und
danach das Minuskabel (-) an den Mi-
nuspol klemmen. Die Batteriepole sind
SERVICE UND WARTUNG
264

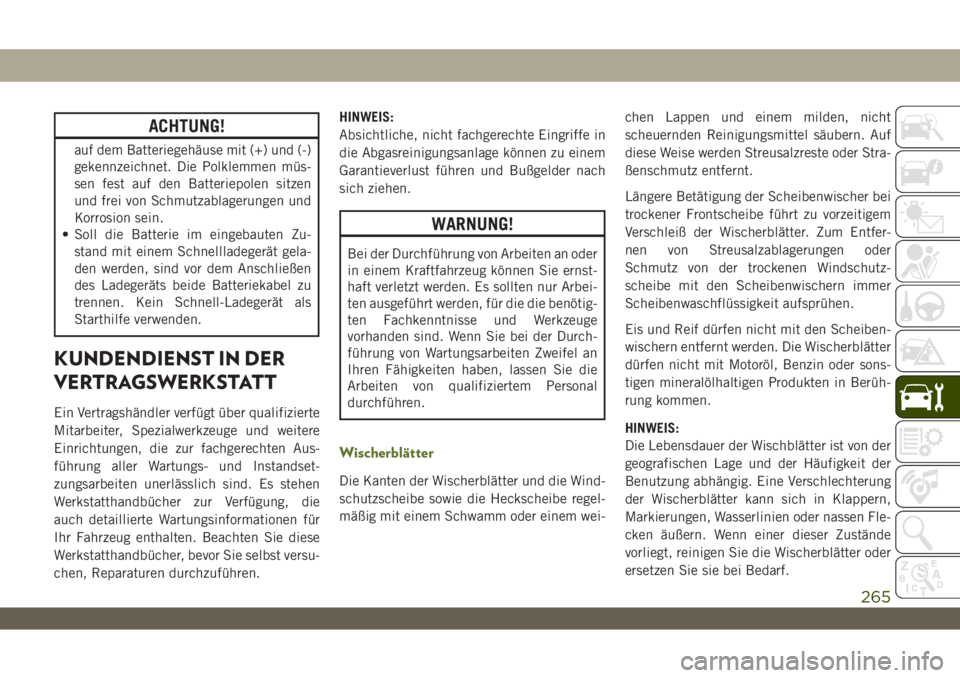

ACHTUNG!
auf dem Batteriegehäuse mit (+) und (-)
gekennzeichnet. Die Polklemmen müs-
sen fest auf den Batteriepolen sitzen
und frei von Schmutzablagerungen und
Korrosion sein.
• Soll die Batterie im eingebauten Zu-
stand mit einem Schnellladegerät gela-
den werden, sind vor dem Anschließen
des Ladegeräts beide Batteriekabel zu
trennen. Kein Schnell-Ladegerät als
Starthilfe verwenden.
KUNDENDIENST IN DER
VERTRAGSWERKSTATT
Ein Vertragshändler verfügt über qualifizierte
Mitarbeiter, Spezialwerkzeuge und weitere
Einrichtungen, die zur fachgerechten Aus-
führung aller Wartungs- und Instandset-
zungsarbeiten unerlässlich sind. Es stehen
Werkstatthandbücher zur Verfügung, die
auch detaillierte Wartungsinformationen für
Ihr Fahrzeug enthalten. Beachten Sie diese
Werkstatthandbücher, bevor Sie selbst versu-
chen, Reparaturen durchzuführen.HINWEIS:
Absichtliche, nicht fachgerechte Eingriffe in
die Abgasreinigungsanlage können zu einem
Garantieverlust führen und Bußgelder nach
sich ziehen.
WARNUNG!
Bei der Durchführung von Arbeiten an oder
in einem Kraftfahrzeug können Sie ernst-
haft verletzt werden. Es sollten nur Arbei-
ten ausgeführt werden, für die die benötig-
ten Fachkenntnisse und Werkzeuge
vorhanden sind. Wenn Sie bei der Durch-
führung von Wartungsarbeiten Zweifel an
Ihren Fähigkeiten haben, lassen Sie die
Arbeiten von qualifiziertem Personal
durchführen.
Wischerblätter
Die Kanten der Wischerblätter und die Wind-
schutzscheibe sowie die Heckscheibe regel-
mäßig mit einem Schwamm oder einem wei-chen Lappen und einem milden, nicht
scheuernden Reinigungsmittel säubern. Auf
diese Weise werden Streusalzreste oder Stra-
ßenschmutz entfernt.
Längere Betätigung der Scheibenwischer bei
trockener Frontscheibe führt zu vorzeitigem
Verschleiß der Wischerblätter. Zum Entfer-
nen von Streusalzablagerungen oder
Schmutz von der trockenen Windschutz-
scheibe mit den Scheibenwischern immer
Scheibenwaschflüssigkeit aufsprühen.
Eis und Reif dürfen nicht mit den Scheiben-
wischern entfernt werden. Die Wischerblätter
dürfen nicht mit Motoröl, Benzin oder sons-
tigen mineralölhaltigen Produkten in Berüh-
rung kommen.
HINWEIS:
Die Lebensdauer der Wischblätter ist von der
geografischen Lage und der Häufigkeit der
Benutzung abhängig. Eine Verschlechterung
der Wischerblätter kann sich in Klappern,
Markierungen, Wasserlinien oder nassen Fle-
cken äußern. Wenn einer dieser Zustände
vorliegt, reinigen Sie die Wischerblätter oder
ersetzen Sie sie bei Bedarf.
265

Prüfen Sie Wischerblätter und Wischerarme
in regelmäßigen Abständen und nicht erst,
wenn Probleme mit der Scheibenwischerleis-
tung auftreten. Diese Überprüfungen müssen
folgende Punkte umfassen:
• Abnutzung oder ausgefranste Kanten
• Fremdkörper
• Verfestigung oder Risse
• Verformungen oder Materialermüdung
Wenn das Wischerblatt oder der Wischerarm
beschädigt ist, ersetzen Sie das betroffen
Wischerblatt oder den Wischerarm durch ein
neues Bauteil. Versuchen Sie nicht, beschä-
digte Wischerarme oder Wischerblätter zu
reparieren.
Ausbau und Einbau des Wischerblatts
ACHTUNG!
Lassen Sie den Wischerarm nicht gegen
die Scheibe zurückfedern, ohne ein Schei-
benwischerblatt montiert zu haben, da die
Scheibe sonst beschädigt werden kann.1. Klappen Sie den Wischerarm hoch, um
das Wischerblatt von der Scheibe abzuhe-
ben, bis sich der Wischerarm in der
höchsten Position befindet.
2. Um das Wischerblatt vom Wischerarm
auszuklinken, heben Sie die Abdeckung
an, drücken Sie die Sperrklinke auf dem
Wischerblatt, halten Sie den Wischerarm
mit einer Hand fest, und schieben Sie
gleichzeitig das Wischerblatt zur Unter-
seite des Wischerarms hin.3. Nehmen Sie das ausgeklinkte Wischer-
blatt vom Wischerarm ab.
4. Senken Sie den Wischerarm vorsichtig auf
die Scheibe ab.
Installieren der vorderen Scheibenwischer
1. Klappen Sie den Wischerarm hoch, um
ihn von der Scheibe abzuheben, bis sich
der Wischerarm in der höchsten Position
befindet.
2. Positionieren Sie das Wischerblatt neben
dem Haken an der Spitze des
Wischerarms.
3. Schieben Sie den Haken an der Spitze
des Wischerarms durch die Öffnung des
Wischerblatts.
4. Schieben Sie das Wischerblatt nach oben
in den Haken am Wischerarm, bis das
Wischerblatt hörbar einrastet, und schlie-
ßen Sie die Abdeckung.
5. Senken Sie das Wischerblatt vorsichtig
auf die Scheibe ab.
Wischerblatt mit Sperrklinke in der
verriegelten Position
1 – Wischerblatt
2 – Abdeckung
3 – Sperrklinke
4 – WischerarmSERVICE UND WARTUNG
266

Ausbau und Einbau des Heckscheibenwi-
scherblatts
1. Öffnen Sie die Heckklappe, um auf den
Wischerarm zuzugreifen.
2. Heben Sie den Wischerarm von der
Scheibe, und drehen Sie das Wischerblatt
nach außen, um das Wischerblatt vom
Wischerarm zu lösen.3. Legen Sie den Wischerarm vorsichtig auf
der Scheibe ab.Einbau des Heckscheibenwischers
1. Heben Sie den Wischerarm von der
Scheibe an.
2. Setzen Sie den Wischerblatt-Drehstift in
die Öffnung am Ende des Wischerarms
ein, und drehen Sie den Wischer in die
richtige Position.
3. Legen Sie den Wischer auf die Scheibe,
und schließen Sie die Heckklappe.
Kühlsystem
WARNUNG!
• Durch heißes Kühlmittel oder Kühlmit-
teldampf (Frostschutzmittel) aus dem
Kühler können schwere Verbrühungen
verursacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zischen) unter
der Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler ausrei-
chend abgekühlt ist. Öffnen Sie keines-
falls den Überdruck-Verschlussdeckel
des Kühlsystems, wenn der Kühler oder
der Kühlmittel-Ausgleichsbehälter be-
triebswarm sind.
Heckscheibenwischereinheit
1 – Wischerarm
2 – Wischerblatt
Wischerblatt vom Wischerarm
abgenommen
1 – Wischerarm
2 – Wischerblatt
Wischerblatt vom Wischerarm
abgenommen
1 – Wischerblatt-Drehstift
2 – Aufnahme des Wischerarms
267

WARNUNG!
• Halten Sie Hände, Werkzeuge, Kleidung
und Schmuck vom Kühlerlüfter fern,
wenn die Motorhaube geöffnet ist. Das
Gebläse startet automatisch und kann
jederzeit starten, egal ob der Motor läuft
oder nicht.
• Klemmen Sie bei Arbeiten im Bereich
des Kühlerlüfters den Lüftermotor ab,
oder schalten Sie die Zündung in den
Modus OFF (Aus). Der Kühlerlüfter ist
temperaturgesteuert und kann sich bei
Zündung im Modus ON (Ein) jederzeit
einschalten.
Kühlmittelkontrollen
Prüfen Sie das Kühlmittel (Frostschutzmit-
tel) des Motors und des Ladeluftkühlers alle
12 Monate (vor dem Einsetzen der Frostperi-
ode, wo zutreffend). Wenn der Motor und der
Ladeluftkühler (je nach Ausstattung) ver-
schmutzt oder rostig wirkt, sollte das System
von einem Vertragshändler abgelassen,
durchgespült und mit neuem OAT-Kühlmittel
(gemäß MS.90032) befüllt werden. PrüfenSie die Vorderseite des Klimakondensators
(je nach Ausstattung) oder des Kühlers auf
Ansammlung von Insekten, Blättern usw.
Spülen Sie bei Verschmutzungen die Vorder-
seite des Klimakondensators (je nach Aus-
stattung) oder die Rückseite des Kühlers mit
einem sanftem Wasserstrahl (Garten-
schlauch) von oben ab.
Prüfen Sie die Leitungen des Kühlsystems des
Motors und des Ladeluftkühlers (je nach Aus-
stattung) auf Materialermüdung, Rissbildung,
Tropfenbildung, Schnitte und dichten An-
schluss am Kühlmittel-Ausgleichsbehälter und
am Kühler. Das gesamte System auf Undichtig-
keiten absuchen. ÖFFNEN SIE KEINESFALLS
BEI HEISSEM KÜHLSYSTEM DEN
ÜBERDRUCK-VERSCHLUSSDECKEL DES
KÜHLSYSTEMS.
Bremsanlage
Damit die Bremsen in jeder Situation zuver-
lässig funktionieren, sind die Bauteile der
Bremsanlage regelmäßig zu überprüfen. In-
formationen zu den korrekten Wartungsinter-
vallen finden Sie unter „Wartungsplan“ in
diesem Abschnitt.
WARNUNG!
Ein Abstützen auf den Bremsen kann zu
Bremsversagen und eventuell einem Un-
fall führen. Wird der Fuß während der
Fahrt auf dem Bremspedal abgestützt,
kann dies zur Überhitzung der Bremsen,
zu erhöhtem Bremsbelagverschleiß und zu
möglichen Schäden an der Bremsanlage
führen. Im Notfall steht dann nicht die
volle Bremsleistung zur Verfügung.
Überprüfung des Füllstands - Hauptbremszy-
linder
Der Füllstand des Hauptbremszylinders
sollte bei jeder Wartung des Fahrzeugs oder
direkt nach Aufleuchten der Bremswarn-
leuchte geprüft werden. Falls notwendig,
Bremsflüssigkeit bis zur vorgesehenen Mar-
kierung an der Seite des
Hauptbremszylinder-Ausgleichsbehälters
nachfüllen. Reinigen Sie vor dem Abnehmen
des Verschlussdeckels die Oberseite rund um
den Hauptbremszylinder gründlich. Bei
Scheibenbremsen ist ein Absinken des Füll-
stands mit zunehmendem Verschleiß der
Bremsbeläge normal. Beim Austausch der
SERVICE UND WARTUNG
268

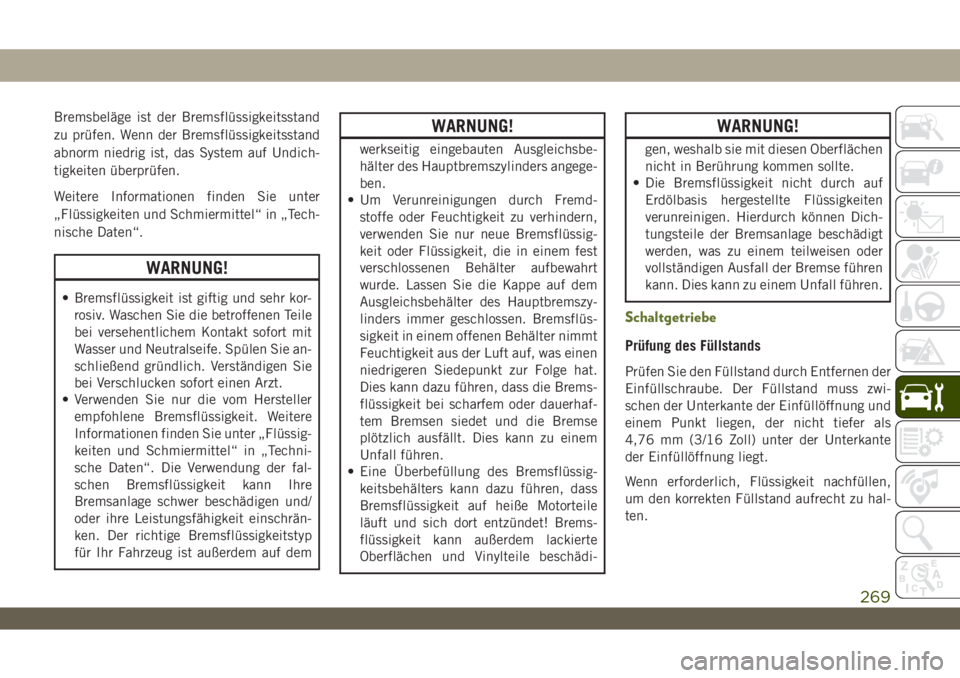

Bremsbeläge ist der Bremsflüssigkeitsstand
zu prüfen. Wenn der Bremsflüssigkeitsstand
abnorm niedrig ist, das System auf Undich-
tigkeiten überprüfen.
Weitere Informationen finden Sie unter
„Flüssigkeiten und Schmiermittel“ in „Tech-
nische Daten“.
WARNUNG!
• Bremsflüssigkeit ist giftig und sehr kor-
rosiv. Waschen Sie die betroffenen Teile
bei versehentlichem Kontakt sofort mit
Wasser und Neutralseife. Spülen Sie an-
schließend gründlich. Verständigen Sie
bei Verschlucken sofort einen Arzt.
• Verwenden Sie nur die vom Hersteller
empfohlene Bremsflüssigkeit. Weitere
Informationen finden Sie unter „Flüssig-
keiten und Schmiermittel“ in „Techni-
sche Daten“. Die Verwendung der fal-
schen Bremsflüssigkeit kann Ihre
Bremsanlage schwer beschädigen und/
oder ihre Leistungsfähigkeit einschrän-
ken. Der richtige Bremsflüssigkeitstyp
für Ihr Fahrzeug ist außerdem auf dem
WARNUNG!
werkseitig eingebauten Ausgleichsbe-
hälter des Hauptbremszylinders angege-
ben.
• Um Verunreinigungen durch Fremd-
stoffe oder Feuchtigkeit zu verhindern,
verwenden Sie nur neue Bremsflüssig-
keit oder Flüssigkeit, die in einem fest
verschlossenen Behälter aufbewahrt
wurde. Lassen Sie die Kappe auf dem
Ausgleichsbehälter des Hauptbremszy-
linders immer geschlossen. Bremsflüs-
sigkeit in einem offenen Behälter nimmt
Feuchtigkeit aus der Luft auf, was einen
niedrigeren Siedepunkt zur Folge hat.
Dies kann dazu führen, dass die Brems-
flüssigkeit bei scharfem oder dauerhaf-
tem Bremsen siedet und die Bremse
plötzlich ausfällt. Dies kann zu einem
Unfall führen.
• Eine Überbefüllung des Bremsflüssig-
keitsbehälters kann dazu führen, dass
Bremsflüssigkeit auf heiße Motorteile
läuft und sich dort entzündet! Brems-
flüssigkeit kann außerdem lackierte
Oberflächen und Vinylteile beschädi-
WARNUNG!
gen, weshalb sie mit diesen Oberflächen
nicht in Berührung kommen sollte.
• Die Bremsflüssigkeit nicht durch auf
Erdölbasis hergestellte Flüssigkeiten
verunreinigen. Hierdurch können Dich-
tungsteile der Bremsanlage beschädigt
werden, was zu einem teilweisen oder
vollständigen Ausfall der Bremse führen
kann. Dies kann zu einem Unfall führen.
Schaltgetriebe
Prüfung des Füllstands
Prüfen Sie den Füllstand durch Entfernen der
Einfüllschraube. Der Füllstand muss zwi-
schen der Unterkante der Einfüllöffnung und
einem Punkt liegen, der nicht tiefer als
4,76 mm (3/16 Zoll) unter der Unterkante
der Einfüllöffnung liegt.
Wenn erforderlich, Flüssigkeit nachfüllen,
um den korrekten Füllstand aufrecht zu hal-
ten.
269

Automatikgetriebe
Prüfung des Füllstands
Der Flüssigkeitsfüllstand ist ab Werk korrekt
eingestellt und muss unter normalen Be-
triebsbedingungen nicht korrigiert werden.
Regelmäßige Füllstandprüfungen sind nicht
erforderlich, daher hat das Getriebe keinen
Ölpeilstab. Ein Vertragshändler prüft den Ge-
triebefüllstand Ihres Fahrzeuges mithilfe
spezieller Wartungswerkzeuge. Wenn Sie ei-
nen Ölverlust oder einen Defekt am Getriebe
bemerken, lassen Sie den Füllstand der Ge-
triebeflüssigkeit umgehend von einem Ver-
tragshändler überprüfen. Ist der Füllstand
der Getriebeflüssigkeit nicht korrekt, kann
dies schwere Getriebeschäden verursachen.
ACHTUNG!
Sollte es zum Austritt von Getriebeflüssig-
keit kommen, suchen Sie unverzüglich ei-
nen Vertragshändler auf. Andernfalls kann
es zu schweren Getriebeschäden kommen.
Ein Vertragshändler verfügt über geeigne-
tes Werkzeug, um den Füllstand korrekt
einzustellen.
ANHEBEN DES FAHRZEUGS
Wenn es notwendig sein sollte, das Fahrzeug
anzuheben, nehmen Sie Kontakt mit Ihrem
Vertragshändler oder einer Tankstelle auf.
REIFEN
Reifen – Allgemeine Informationen
Tire Pressure (Reifendruck)
Der korrekte Reifendruck ist Voraussetzung
für einen sicheren und komfortablen Betrieb
des Fahrzeugs. Bei falschem Reifendruck
müssen Sie mit Einbußen in vier Bereichen
rechnen:
• Sicherheit und Stabilität des Fahrzeugs
• Wirtschaftlichkeit
• Verschleiß des Profils
• FahrkomfortSicherheit
WARNUNG!
• Falscher Reifendruck ist gefährlich und
kann Kollisionen verursachen.
• Zu niedriger Reifendruck führt zu ver-
stärkter Walkarbeit des Reifens, die zur
Überhitzung und Zerstörung des Reifens
führen kann.
• Zu hoher Reifendruck macht den Reifen
stoß- und schlagempfindlich. Auf der
Fahrbahn liegende Gegenstände oder
Schlaglöcher können leichter zu Reifen-
schäden oder Reifenpannen führen.
• Zu hoher oder zu niedriger Reifendruck
kann sich negativ auf das Fahrverhalten
auswirken und zu einem plötzlichen
Platzen des Reifens führen, wodurch Sie
die Kontrolle über das Fahrzeug verlie-
ren können.
• Ungleichmäßiger Reifendruck beein-
trächtigt den Geradeauslauf und die
Lenkpräzision. Es besteht die Gefahr,
dass Sie die Kontrolle über das Fahrzeug
verlieren.
SERVICE UND WARTUNG
270
