2019 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

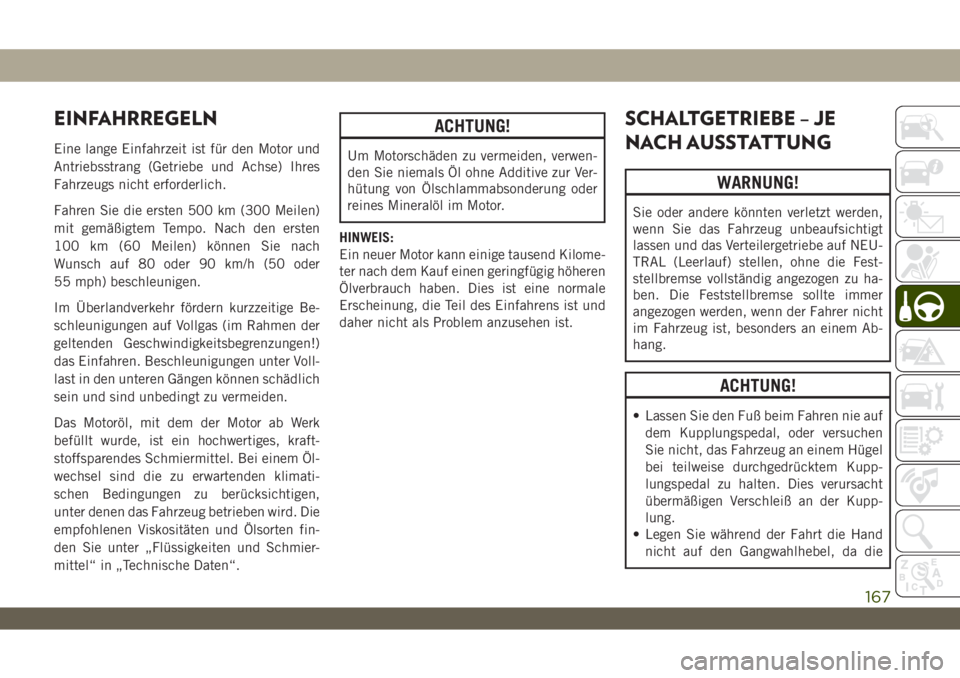

EINFAHRREGELN
Eine lange Einfahrzeit ist für den Motor und
Antriebsstrang (Getriebe und Achse) Ihres
Fahrzeugs nicht erforderlich.
Fahren Sie die ersten 500 km (300 Meilen)
mit gemäßigtem Tempo. Nach den ersten
100 km (60 Meilen) können Sie nach
Wunsch auf 80 oder 90 km/h (50 oder
55 mph) beschleunigen.
Im Überlandverkehr fördern kurzzeitige Be-
schleunigungen auf Vollgas (im Rahmen der
geltenden Geschwindigkeitsbegrenzungen!)
das Einfahren. Beschleunigungen unter Voll-
last in den unteren Gängen können schädlich
sein und sind unbedingt zu vermeiden.
Das Motoröl, mit dem der Motor ab Werk
befüllt wurde, ist ein hochwertiges, kraft-
stoffsparendes Schmiermittel. Bei einem Öl-
wechsel sind die zu erwartenden klimati-
schen Bedingungen zu berücksichtigen,
unter denen das Fahrzeug betrieben wird. Die
empfohlenen Viskositäten und Ölsorten fin-
den Sie unter „Flüssigkeiten und Schmier-
mittel“ in „Technische Daten“.
ACHTUNG!
Um Motorschäden zu vermeiden, verwen-
den Sie niemals Öl ohne Additive zur Ver-
hütung von Ölschlammabsonderung oder
reines Mineralöl im Motor.
HINWEIS:
Ein neuer Motor kann einige tausend Kilome-
ter nach dem Kauf einen geringfügig höheren
Ölverbrauch haben. Dies ist eine normale
Erscheinung, die Teil des Einfahrens ist und
daher nicht als Problem anzusehen ist.
SCHALTGETRIEBE – JE
NACH AUSSTATTUNG
WARNUNG!
Sie oder andere könnten verletzt werden,
wenn Sie das Fahrzeug unbeaufsichtigt
lassen und das Verteilergetriebe auf NEU-
TRAL (Leerlauf) stellen, ohne die Fest-
stellbremse vollständig angezogen zu ha-
ben. Die Feststellbremse sollte immer
angezogen werden, wenn der Fahrer nicht
im Fahrzeug ist, besonders an einem Ab-
hang.
ACHTUNG!
• Lassen Sie den Fuß beim Fahren nie auf
dem Kupplungspedal, oder versuchen
Sie nicht, das Fahrzeug an einem Hügel
bei teilweise durchgedrücktem Kupp-
lungspedal zu halten. Dies verursacht
übermäßigen Verschleiß an der Kupp-
lung.
• Legen Sie während der Fahrt die Hand
nicht auf den Gangwahlhebel, da die
167

ACHTUNG!
ausgeübte Kraft, auch wenn sie nur sehr
gering ist, mit der Zeit zu vorzeitigem
Verschleiß der inneren Bauteile des Ge-
triebes führen kann.
HINWEIS:

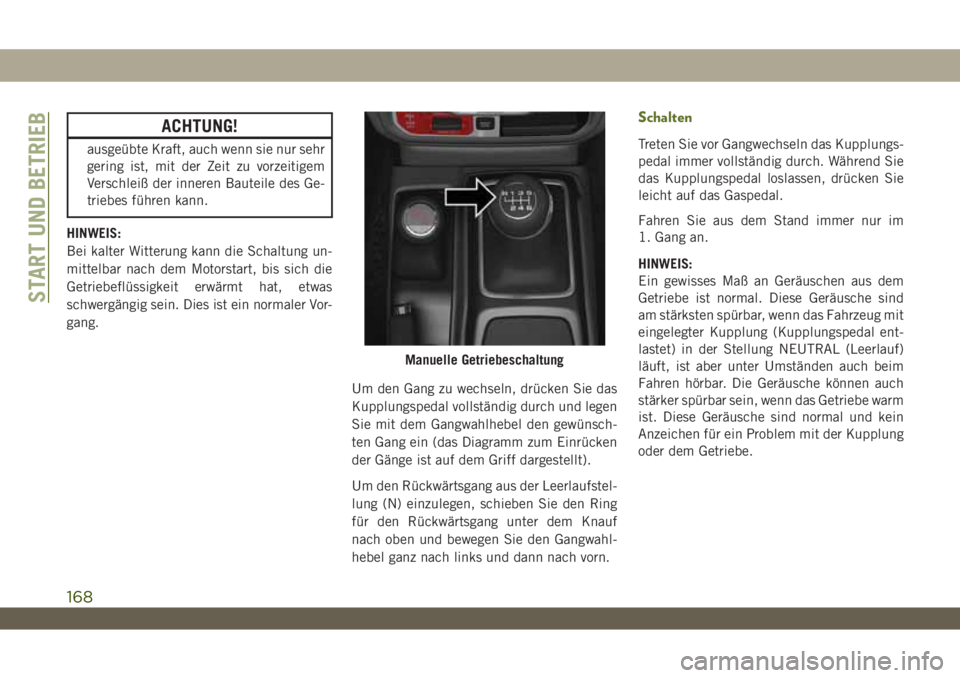

Bei kalter Witterung kann die Schaltung un-
mittelbar nach dem Motorstart, bis sich die
Getriebeflüssigkeit erwärmt hat, etwas
schwergängig sein. Dies ist ein normaler Vor-
gang.
Um den Gang zu wechseln, drücken Sie das
Kupplungspedal vollständig durch und legen
Sie mit dem Gangwahlhebel den gewünsch-
ten Gang ein (das Diagramm zum Einrücken
der Gänge ist auf dem Griff dargestellt).
Um den Rückwärtsgang aus der Leerlaufstel-
lung (N) einzulegen, schieben Sie den Ring
für den Rückwärtsgang unter dem Knauf
nach oben und bewegen Sie den Gangwahl-
hebel ganz nach links und dann nach vorn.
Schalten
Treten Sie vor Gangwechseln das Kupplungs-
pedal immer vollständig durch. Während Sie
das Kupplungspedal loslassen, drücken Sie
leicht auf das Gaspedal.
Fahren Sie aus dem Stand immer nur im
1. Gang an.
HINWEIS:
Ein gewisses Maß an Geräuschen aus dem
Getriebe ist normal. Diese Geräusche sind
am stärksten spürbar, wenn das Fahrzeug mit
eingelegter Kupplung (Kupplungspedal ent-
lastet) in der Stellung NEUTRAL (Leerlauf)
läuft, ist aber unter Umständen auch beim
Fahren hörbar. Die Geräusche können auch
stärker spürbar sein, wenn das Getriebe warm
ist. Diese Geräusche sind normal und kein
Anzeichen für ein Problem mit der Kupplung
oder dem Getriebe.
Manuelle Getriebeschaltung
START UND BETRIEB
168

Empfohlene Schaltgeschwindigkeiten
Um das Schaltgetriebe hinsichtlich Kraft-
stoffverbrauch und Leistung am effizientes-
ten zu nutzen, sollte bei den in der Tabelle
angegebenen Geschwindigkeiten hochge-schaltet werden. Schalten Sie bei der Ge-
schwindigkeit, die für Beschleunigen ange-
geben ist. Bei hoher Zuladung oder
Anhängerbetrieb können die empfohlenen
Schaltgeschwindigkeiten nicht geeignet
sein.
Schaltgetriebe-Schaltgeschwindigkeiten in km/h (mph)
Motor Gänge 1–2 2–3 3–4 4–5 5–6
3.6LBeschleunigung 24 (15) 39 (24) 80 (50) 104 (65) 112 (70)
Tempomat 16 (10) 31 (19) 64 (40) 88 (55) 105 (65)
HINWEIS:
Die in der oben stehenden Tabelle dargestell-
ten Fahrgeschwindigkeiten gelten nur für 2H
und 4H. Fahrgeschwindigkeiten in 4L wären
bedeutend geringer.
Herunterschalten
Bei Bergabfahrten ist das Herunterschalten
in einen niedrigeren Gang empfehlenswert,
um die Bremsen zu schonen. Ein Herunter-
schalten zum richtigen Zeitpunkt verbessert
zudem die Beschleunigungsleistung des Mo-tors. Schalten Sie die Gänge der Reihe nach.
Überspringen Sie keinen Gang, um ein Über-
drehen des Motors und der Kupplung zu
vermeiden.
HINWEIS:
Ab einer bestimmten Geschwindigkeit ist He-
runterschalten möglicherweise gesperrt und
steht nicht zur Verfügung.
WARNUNG!
Schalten Sie bei glatter Fahrbahn nicht
herunter, um mit dem Motor zu bremsen.
Dabei könnten die Antriebsräder ihren
WARNUNG!
Griff verlieren, was zu einem Ausbrechen
des Fahrzeugs führen könnte.
ACHTUNG!
• Das Überspringen von Gängen und He-
runterschalten bei höheren Fahrge-
schwindigkeiten kann den Motor und die
Kupplungssysteme beschädigen. Versu-
che, bei betätigtem Kupplungspedal in
einen niedrigeren Gang zu schalten,
können zu Beschädigung am Kupp-
lungssystem führen. Schalten in einen
169

ACHTUNG!

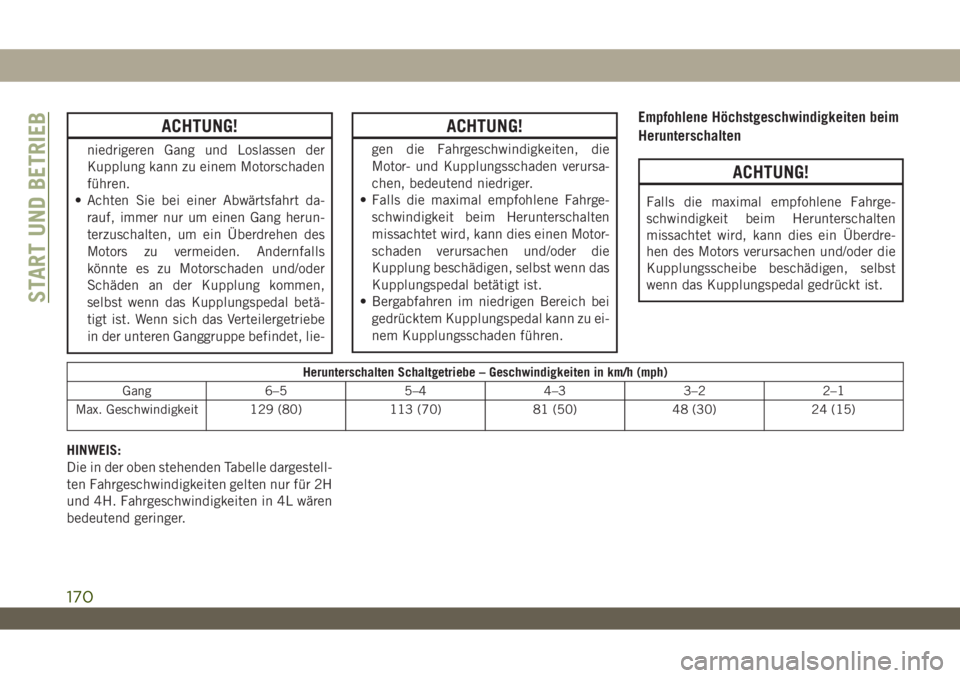

niedrigeren Gang und Loslassen der
Kupplung kann zu einem Motorschaden
führen.
• Achten Sie bei einer Abwärtsfahrt da-
rauf, immer nur um einen Gang herun-
terzuschalten, um ein Überdrehen des
Motors zu vermeiden. Andernfalls
könnte es zu Motorschaden und/oder
Schäden an der Kupplung kommen,
selbst wenn das Kupplungspedal betä-
tigt ist. Wenn sich das Verteilergetriebe
in der unteren Ganggruppe befindet, lie-
ACHTUNG!
gen die Fahrgeschwindigkeiten, die
Motor- und Kupplungsschaden verursa-
chen, bedeutend niedriger.
• Falls die maximal empfohlene Fahrge-
schwindigkeit beim Herunterschalten
missachtet wird, kann dies einen Motor-
schaden verursachen und/oder die
Kupplung beschädigen, selbst wenn das
Kupplungspedal betätigt ist.
• Bergabfahren im niedrigen Bereich bei
gedrücktem Kupplungspedal kann zu ei-
nem Kupplungsschaden führen.
Empfohlene Höchstgeschwindigkeiten beim
Herunterschalten
ACHTUNG!
Falls die maximal empfohlene Fahrge-
schwindigkeit beim Herunterschalten
missachtet wird, kann dies ein Überdre-
hen des Motors verursachen und/oder die
Kupplungsscheibe beschädigen, selbst
wenn das Kupplungspedal gedrückt ist.
Herunterschalten Schaltgetriebe – Geschwindigkeiten in km/h (mph)
Gang 6–5 5–4 4–3 3–2 2–1
Max. Geschwindigkeit 129 (80) 113 (70) 81 (50) 48 (30) 24 (15)
HINWEIS:
Die in der oben stehenden Tabelle dargestell-
ten Fahrgeschwindigkeiten gelten nur für 2H
und 4H. Fahrgeschwindigkeiten in 4L wären
bedeutend geringer.
START UND BETRIEB
170

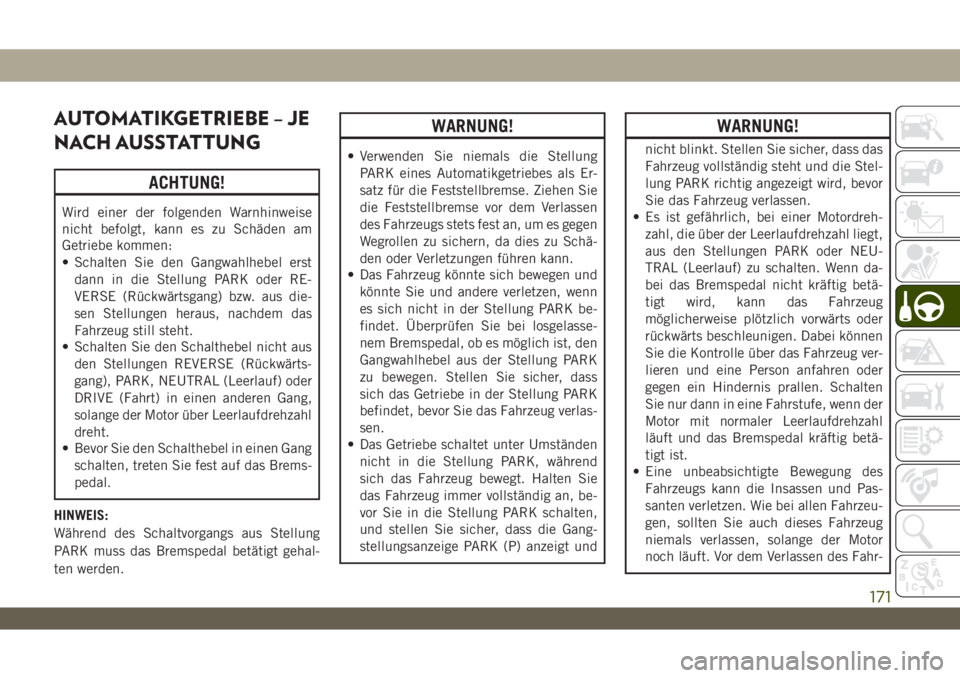

AUTOMATIKGETRIEBE – JE
NACH AUSSTATTUNG
ACHTUNG!
Wird einer der folgenden Warnhinweise
nicht befolgt, kann es zu Schäden am
Getriebe kommen:
• Schalten Sie den Gangwahlhebel erst
dann in die Stellung PARK oder RE-
VERSE (Rückwärtsgang) bzw. aus die-
sen Stellungen heraus, nachdem das
Fahrzeug still steht.
• Schalten Sie den Schalthebel nicht aus
den Stellungen REVERSE (Rückwärts-
gang), PARK, NEUTRAL (Leerlauf) oder
DRIVE (Fahrt) in einen anderen Gang,
solange der Motor über Leerlaufdrehzahl
dreht.
• Bevor Sie den Schalthebel in einen Gang
schalten, treten Sie fest auf das Brems-
pedal.
HINWEIS:
Während des Schaltvorgangs aus Stellung
PARK muss das Bremspedal betätigt gehal-
ten werden.
WARNUNG!
• Verwenden Sie niemals die Stellung
PARK eines Automatikgetriebes als Er-
satz für die Feststellbremse. Ziehen Sie
die Feststellbremse vor dem Verlassen
des Fahrzeugs stets fest an, um es gegen
Wegrollen zu sichern, da dies zu Schä-
den oder Verletzungen führen kann.
• Das Fahrzeug könnte sich bewegen und
könnte Sie und andere verletzen, wenn
es sich nicht in der Stellung PARK be-
findet. Überprüfen Sie bei losgelasse-
nem Bremspedal, ob es möglich ist, den
Gangwahlhebel aus der Stellung PARK
zu bewegen. Stellen Sie sicher, dass
sich das Getriebe in der Stellung PARK
befindet, bevor Sie das Fahrzeug verlas-
sen.
• Das Getriebe schaltet unter Umständen
nicht in die Stellung PARK, während
sich das Fahrzeug bewegt. Halten Sie
das Fahrzeug immer vollständig an, be-
vor Sie in die Stellung PARK schalten,
und stellen Sie sicher, dass die Gang-
stellungsanzeige PARK (P) anzeigt und
WARNUNG!
nicht blinkt. Stellen Sie sicher, dass das
Fahrzeug vollständig steht und die Stel-
lung PARK richtig angezeigt wird, bevor
Sie das Fahrzeug verlassen.
• Es ist gefährlich, bei einer Motordreh-
zahl, die über der Leerlaufdrehzahl liegt,
aus den Stellungen PARK oder NEU-
TRAL (Leerlauf) zu schalten. Wenn da-
bei das Bremspedal nicht kräftig betä-
tigt wird, kann das Fahrzeug
möglicherweise plötzlich vorwärts oder
rückwärts beschleunigen. Dabei können
Sie die Kontrolle über das Fahrzeug ver-
lieren und eine Person anfahren oder
gegen ein Hindernis prallen. Schalten
Sie nur dann in eine Fahrstufe, wenn der
Motor mit normaler Leerlaufdrehzahl
läuft und das Bremspedal kräftig betä-
tigt ist.
• Eine unbeabsichtigte Bewegung des
Fahrzeugs kann die Insassen und Pas-
santen verletzen. Wie bei allen Fahrzeu-
gen, sollten Sie auch dieses Fahrzeug
niemals verlassen, solange der Motor
noch läuft. Vor dem Verlassen des Fahr-
171

WARNUNG!

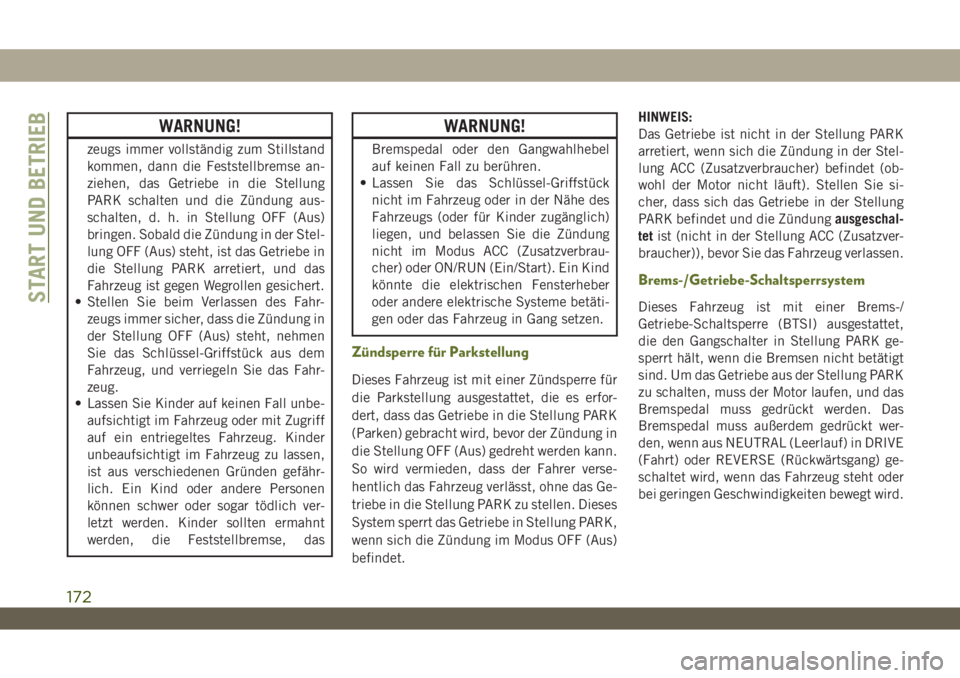

zeugs immer vollständig zum Stillstand
kommen, dann die Feststellbremse an-
ziehen, das Getriebe in die Stellung
PARK schalten und die Zündung aus-
schalten, d. h. in Stellung OFF (Aus)
bringen. Sobald die Zündung in der Stel-
lung OFF (Aus) steht, ist das Getriebe in
die Stellung PARK arretiert, und das
Fahrzeug ist gegen Wegrollen gesichert.
• Stellen Sie beim Verlassen des Fahr-
zeugs immer sicher, dass die Zündung in
der Stellung OFF (Aus) steht, nehmen
Sie das Schlüssel-Griffstück aus dem
Fahrzeug, und verriegeln Sie das Fahr-
zeug.
• Lassen Sie Kinder auf keinen Fall unbe-
aufsichtigt im Fahrzeug oder mit Zugriff
auf ein entriegeltes Fahrzeug. Kinder
unbeaufsichtigt im Fahrzeug zu lassen,
ist aus verschiedenen Gründen gefähr-
lich. Ein Kind oder andere Personen
können schwer oder sogar tödlich ver-
letzt werden. Kinder sollten ermahnt
werden, die Feststellbremse, das
WARNUNG!
Bremspedal oder den Gangwahlhebel
auf keinen Fall zu berühren.
• Lassen Sie das Schlüssel-Griffstück
nicht im Fahrzeug oder in der Nähe des
Fahrzeugs (oder für Kinder zugänglich)
liegen, und belassen Sie die Zündung
nicht im Modus ACC (Zusatzverbrau-
cher) oder ON/RUN (Ein/Start). Ein Kind
könnte die elektrischen Fensterheber
oder andere elektrische Systeme betäti-
gen oder das Fahrzeug in Gang setzen.
Zündsperre für Parkstellung
Dieses Fahrzeug ist mit einer Zündsperre für
die Parkstellung ausgestattet, die es erfor-
dert, dass das Getriebe in die Stellung PARK
(Parken) gebracht wird, bevor der Zündung in
die Stellung OFF (Aus) gedreht werden kann.
So wird vermieden, dass der Fahrer verse-
hentlich das Fahrzeug verlässt, ohne das Ge-
triebe in die Stellung PARK zu stellen. Dieses
System sperrt das Getriebe in Stellung PARK,
wenn sich die Zündung im Modus OFF (Aus)
befindet.HINWEIS:
Das Getriebe ist nicht in der Stellung PARK
arretiert, wenn sich die Zündung in der Stel-
lung ACC (Zusatzverbraucher) befindet (ob-
wohl der Motor nicht läuft). Stellen Sie si-
cher, dass sich das Getriebe in der Stellung
PARK befindet und die Zündungausgeschal-
tetist (nicht in der Stellung ACC (Zusatzver-
braucher)), bevor Sie das Fahrzeug verlassen.
Brems-/Getriebe-Schaltsperrsystem
Dieses Fahrzeug ist mit einer Brems-/
Getriebe-Schaltsperre (BTSI) ausgestattet,
die den Gangschalter in Stellung PARK ge-
sperrt hält, wenn die Bremsen nicht betätigt
sind. Um das Getriebe aus der Stellung PARK
zu schalten, muss der Motor laufen, und das
Bremspedal muss gedrückt werden. Das
Bremspedal muss außerdem gedrückt wer-
den, wenn aus NEUTRAL (Leerlauf) in DRIVE
(Fahrt) oder REVERSE (Rückwärtsgang) ge-
schaltet wird, wenn das Fahrzeug steht oder
bei geringen Geschwindigkeiten bewegt wird.START UND BETRIEB
172

Achtgang-Automatikgetriebe
Das Fahrzeug ist mit einem kraftstoffsparen-
den Acht-Gang-Getriebe ausgestattet. Der
Schalthebel befindet sich in der Mittelkon-
sole.
Der Gangwahlhebel hat die Schaltstellungen
PARK, REVERSE (Rückwärtsgang), NEU-
TRAL (Leerlauf), DRIVE (Fahrt) und MA-
NUAL (AutoStick-Schaltung). Manuelle
Gangwechsel können mit AutoStick ausge-
führt werden. Schalten mit dem Schalthebelnach vorn (-) oder hinten (+) in der Stellung
MANUAL (AutoStick-Schaltung) (neben der
Stellung DRIVE (Fahrt)) legt den Gang manu-
ell ein, und er wird dann im Kombiinstrument
angezeigt. Weitere Informationen hierzu fin-
den Sie unter „AutoStick“ in diesem Ab-
schnitt.
HINWEIS:
Wenn der Schalthebel nicht in die Stellung
PARK, REVERSE (Rückwärtsgang) oder
NEUTRAL (Leerlauf) geschaltet werden kann
(nach vorn gedrückt), steht er wahrscheinlich
in der Stellung AutoStick (+/-) (neben der
Stellung DRIVE (Fahrt)). Im AutoStick-
Modus wird der Gang (1, 2, 3, usw.) auf dem
Kombiinstrument angezeigt. Stellen Sie den
Schalthebel nach rechts (in die Stellung
DRIVE (Fahrt)), um in PARK, REVERSE
(Rückwärtsgang) und NEUTRAL (Leerlauf)
schalten zu können.
AutoStick
AutoStick ist eine interaktive Getriebefunk-
tion, die für eine manuelle Schaltfunktion
des Getriebes sorgt, damit der Fahrer mehr
Kontrolle über das Fahrzeug hat. AutoStick
gestattet dem Fahrer, die Motorbremswir-kung zu maximieren, unerwünschte Hoch-
schaltvorgänge und Zurückschaltvorgänge zu
eliminieren und die Fahrzeugleistung insge-
samt zu verbessern. Dieses System ermög-
licht außerdem mehr Kontrolle beim Überho-
len, im Stadtverkehr, bei kalten, rutschigen
Straßenverhältnissen, bei Fahrten im Ge-
birge, bei Anhängerbetrieb und in vielen an-
deren Situationen.
Bedienung
Zur Aktivierung des AutoStick-Modus bewe-
gen Sie den Ganghebel in die Stellung MA-
NUAL (M) (neben der Stellung DRIVE
(Fahrt)). Der aktuelle Gang wird im Kombiin-
strument angezeigt. In der Betriebsart
AutoStick können Sie mit dem Gangwahlhe-
bel (in der Stellung MANUAL (Manuell)) das
Getriebe manuell schalten. Bei Tippen des
Gangwahlhebels nach vorn (-), während er
sich in der Stellung MANUAL (Manuell) (M)
befindet, schaltet das Getriebe in den nied-
rigeren Gang zurück. Durch Antippen des
Wählhebels nach hinten (+) wird ein Befehl
zum Hochschalten ausgegeben.
Gangschalthebel
173

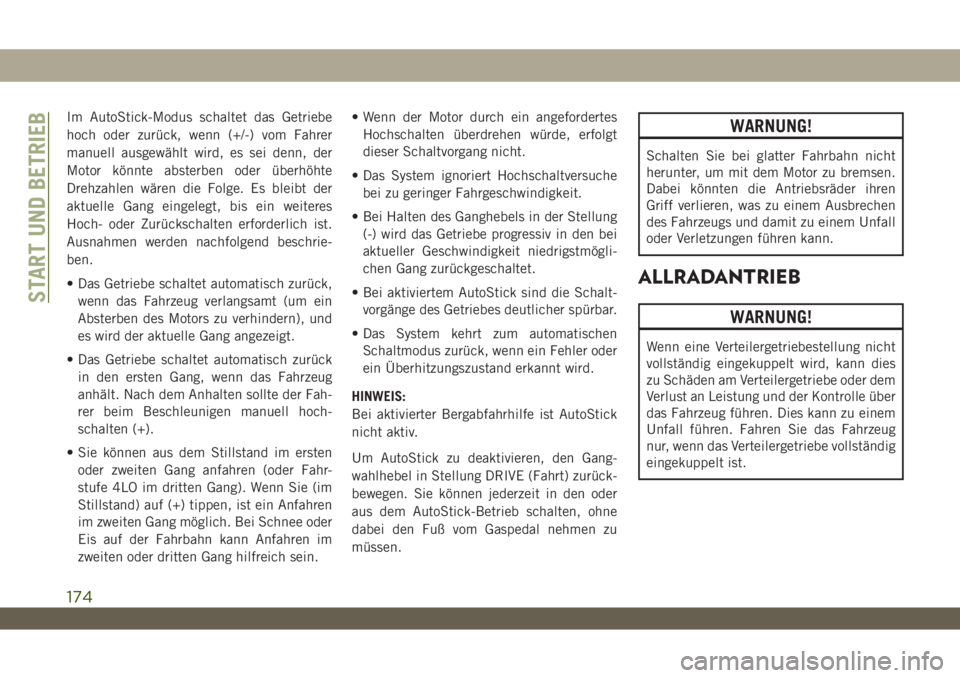

Im AutoStick-Modus schaltet das Getriebe
hoch oder zurück, wenn (+/-) vom Fahrer
manuell ausgewählt wird, es sei denn, der
Motor könnte absterben oder überhöhte
Drehzahlen wären die Folge. Es bleibt der
aktuelle Gang eingelegt, bis ein weiteres
Hoch- oder Zurückschalten erforderlich ist.
Ausnahmen werden nachfolgend beschrie-
ben.
• Das Getriebe schaltet automatisch zurück,
wenn das Fahrzeug verlangsamt (um ein
Absterben des Motors zu verhindern), und
es wird der aktuelle Gang angezeigt.
• Das Getriebe schaltet automatisch zurück
in den ersten Gang, wenn das Fahrzeug
anhält. Nach dem Anhalten sollte der Fah-
rer beim Beschleunigen manuell hoch-
schalten (+).
• Sie können aus dem Stillstand im ersten
oder zweiten Gang anfahren (oder Fahr-
stufe 4LO im dritten Gang). Wenn Sie (im
Stillstand) auf (+) tippen, ist ein Anfahren
im zweiten Gang möglich. Bei Schnee oder
Eis auf der Fahrbahn kann Anfahren im
zweiten oder dritten Gang hilfreich sein.• Wenn der Motor durch ein angefordertes
Hochschalten überdrehen würde, erfolgt
dieser Schaltvorgang nicht.
• Das System ignoriert Hochschaltversuche
bei zu geringer Fahrgeschwindigkeit.
• Bei Halten des Ganghebels in der Stellung
(-) wird das Getriebe progressiv in den bei
aktueller Geschwindigkeit niedrigstmögli-
chen Gang zurückgeschaltet.
• Bei aktiviertem AutoStick sind die Schalt-
vorgänge des Getriebes deutlicher spürbar.
• Das System kehrt zum automatischen
Schaltmodus zurück, wenn ein Fehler oder
ein Überhitzungszustand erkannt wird.
HINWEIS:
Bei aktivierter Bergabfahrhilfe ist AutoStick
nicht aktiv.
Um AutoStick zu deaktivieren, den Gang-
wahlhebel in Stellung DRIVE (Fahrt) zurück-
bewegen. Sie können jederzeit in den oder
aus dem AutoStick-Betrieb schalten, ohne
dabei den Fuß vom Gaspedal nehmen zu
müssen.WARNUNG!
Schalten Sie bei glatter Fahrbahn nicht
herunter, um mit dem Motor zu bremsen.
Dabei könnten die Antriebsräder ihren
Griff verlieren, was zu einem Ausbrechen
des Fahrzeugs und damit zu einem Unfall
oder Verletzungen führen kann.
ALLRADANTRIEB
WARNUNG!
Wenn eine Verteilergetriebestellung nicht
vollständig eingekuppelt wird, kann dies
zu Schäden am Verteilergetriebe oder dem
Verlust an Leistung und der Kontrolle über
das Fahrzeug führen. Dies kann zu einem
Unfall führen. Fahren Sie das Fahrzeug
nur, wenn das Verteilergetriebe vollständig
eingekuppelt ist.
START UND BETRIEB
174
