2019 JEEP WRANGLER UNLIMITED Betriebsanleitung (in German)

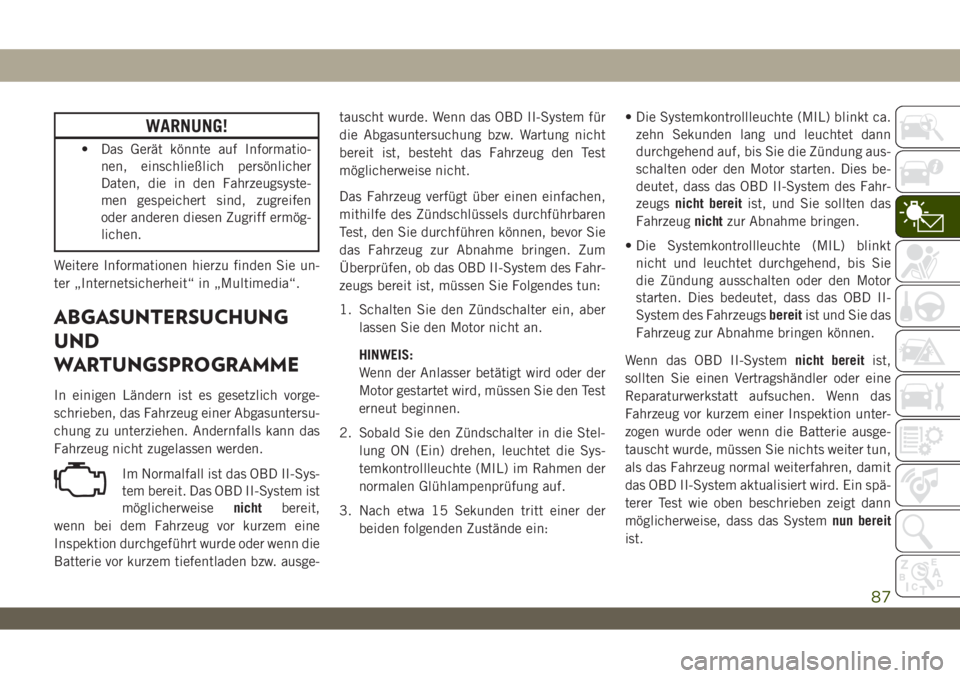

WARNUNG!
• Das Gerät könnte auf Informatio-
nen, einschließlich persönlicher
Daten, die in den Fahrzeugsyste-
men gespeichert sind, zugreifen
oder anderen diesen Zugriff ermög-
lichen.
Weitere Informationen hierzu finden Sie un-
ter „Internetsicherheit“ in „Multimedia“.
ABGASUNTERSUCHUNG
UND
WARTUNGSPROGRAMME
In einigen Ländern ist es gesetzlich vorge-
schrieben, das Fahrzeug einer Abgasuntersu-
chung zu unterziehen. Andernfalls kann das
Fahrzeug nicht zugelassen werden.
Im Normalfall ist das OBD II-Sys-
tem bereit. Das OBD II-System ist
möglicherweisenichtbereit,
wenn bei dem Fahrzeug vor kurzem eine
Inspektion durchgeführt wurde oder wenn die
Batterie vor kurzem tiefentladen bzw. ausge-tauscht wurde. Wenn das OBD II-System für
die Abgasuntersuchung bzw. Wartung nicht
bereit ist, besteht das Fahrzeug den Test
möglicherweise nicht.
Das Fahrzeug verfügt über einen einfachen,
mithilfe des Zündschlüssels durchführbaren
Test, den Sie durchführen können, bevor Sie
das Fahrzeug zur Abnahme bringen. Zum
Überprüfen, ob das OBD II-System des Fahr-
zeugs bereit ist, müssen Sie Folgendes tun:
1. Schalten Sie den Zündschalter ein, aber
lassen Sie den Motor nicht an.
HINWEIS:
Wenn der Anlasser betätigt wird oder der
Motor gestartet wird, müssen Sie den Test
erneut beginnen.
2. Sobald Sie den Zündschalter in die Stel-
lung ON (Ein) drehen, leuchtet die Sys-
temkontrollleuchte (MIL) im Rahmen der
normalen Glühlampenprüfung auf.
3. Nach etwa 15 Sekunden tritt einer der
beiden folgenden Zustände ein:• Die Systemkontrollleuchte (MIL) blinkt ca.
zehn Sekunden lang und leuchtet dann
durchgehend auf, bis Sie die Zündung aus-
schalten oder den Motor starten. Dies be-
deutet, dass das OBD II-System des Fahr-
zeugsnicht bereitist, und Sie sollten das
Fahrzeugnichtzur Abnahme bringen.
• Die Systemkontrollleuchte (MIL) blinkt
nicht und leuchtet durchgehend, bis Sie
die Zündung ausschalten oder den Motor
starten. Dies bedeutet, dass das OBD II-
System des Fahrzeugsbereitist und Sie das
Fahrzeug zur Abnahme bringen können.
Wenn das OBD II-Systemnicht bereitist,
sollten Sie einen Vertragshändler oder eine
Reparaturwerkstatt aufsuchen. Wenn das
Fahrzeug vor kurzem einer Inspektion unter-
zogen wurde oder wenn die Batterie ausge-
tauscht wurde, müssen Sie nichts weiter tun,
als das Fahrzeug normal weiterfahren, damit
das OBD II-System aktualisiert wird. Ein spä-
terer Test wie oben beschrieben zeigt dann
möglicherweise, dass das Systemnun bereit
ist.
87

Unabhängig davon, ob das OBD II-System
des Fahrzeugs bereit ist oder nicht, sollten
Sie bei einem Aufleuchten der Systemkon-
trollleuchte (MIL) im normalen Betrieb das
Fahrzeug einer Inspektion unterziehen, bevor
Sie das Fahrzeug zur Abnahme bringen.
Wenn die Systemkontrollleuchte (MIL) bei
laufendem Motor leuchtet, besteht das Fahr-
zeug die Abnahme möglicherweise nicht.
KENNENLERNEN DER INSTRUMENTENTAFEL
88

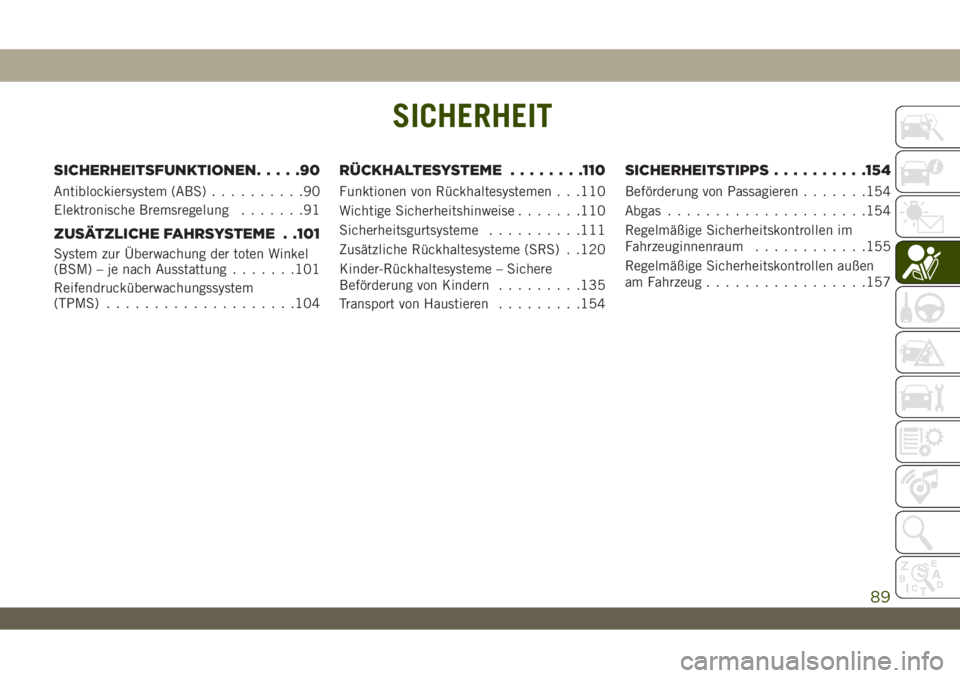

SICHERHEIT
SICHERHEITSFUNKTIONEN.....90
Antiblockiersystem (ABS)..........90
Elektronische Bremsregelung.......91
ZUSÄTZLICHE FAHRSYSTEME . .101
System zur Überwachung der toten Winkel
(BSM) – je nach Ausstattung.......101
Reifendrucküberwachungssystem
(TPMS)....................104
RÜCKHALTESYSTEME........110
Funktionen von Rückhaltesystemen . . .110
Wichtige Sicherheitshinweise.......110
Sicherheitsgurtsysteme..........111
Zusätzliche Rückhaltesysteme (SRS) . .120
Kinder-Rückhaltesysteme – Sichere
Beförderung von Kindern.........135
Transport von Haustieren.........154
SICHERHEITSTIPPS..........154
Beförderung von Passagieren.......154
Abgas.....................154
Regelmäßige Sicherheitskontrollen im
Fahrzeuginnenraum............155
Regelmäßige Sicherheitskontrollen außen
am Fahrzeug.................157
SICHERHEIT
89

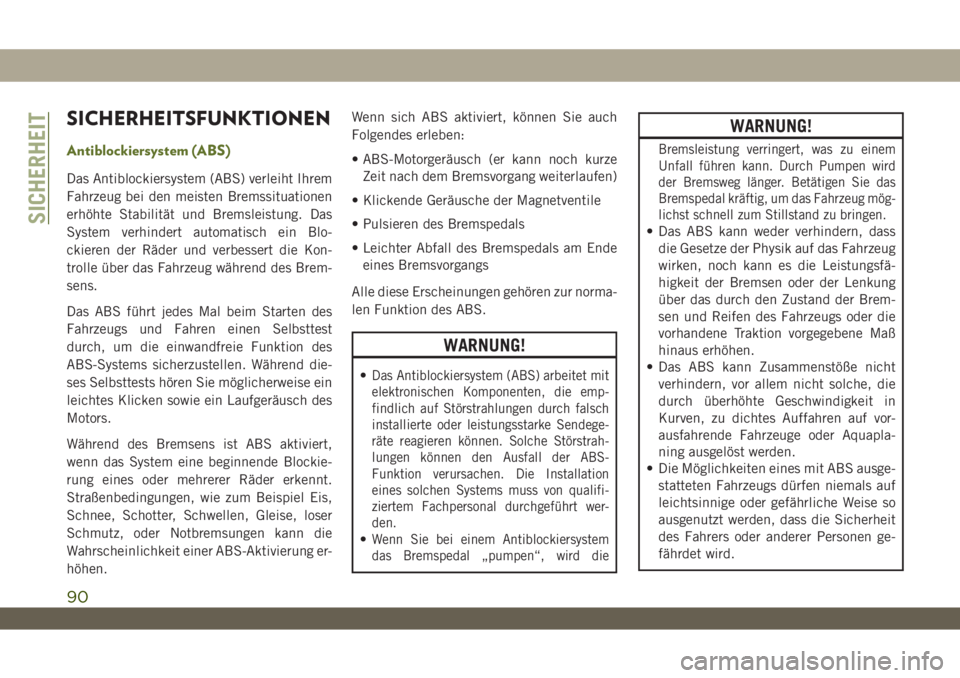

SICHERHEITSFUNKTIONEN
Antiblockiersystem (ABS)
Das Antiblockiersystem (ABS) verleiht Ihrem
Fahrzeug bei den meisten Bremssituationen
erhöhte Stabilität und Bremsleistung. Das
System verhindert automatisch ein Blo-
ckieren der Räder und verbessert die Kon-
trolle über das Fahrzeug während des Brem-
sens.
Das ABS führt jedes Mal beim Starten des
Fahrzeugs und Fahren einen Selbsttest
durch, um die einwandfreie Funktion des
ABS-Systems sicherzustellen. Während die-
ses Selbsttests hören Sie möglicherweise ein
leichtes Klicken sowie ein Laufgeräusch des
Motors.
Während des Bremsens ist ABS aktiviert,
wenn das System eine beginnende Blockie-
rung eines oder mehrerer Räder erkennt.
Straßenbedingungen, wie zum Beispiel Eis,
Schnee, Schotter, Schwellen, Gleise, loser
Schmutz, oder Notbremsungen kann die
Wahrscheinlichkeit einer ABS-Aktivierung er-
höhen.Wenn sich ABS aktiviert, können Sie auch
Folgendes erleben:
• ABS-Motorgeräusch (er kann noch kurze
Zeit nach dem Bremsvorgang weiterlaufen)
• Klickende Geräusche der Magnetventile
• Pulsieren des Bremspedals
• Leichter Abfall des Bremspedals am Ende
eines Bremsvorgangs
Alle diese Erscheinungen gehören zur norma-
len Funktion des ABS.
WARNUNG!
•Das Antiblockiersystem (ABS) arbeitet mit
elektronischen Komponenten, die emp-
findlich auf Störstrahlungen durch falsch
installierte oder leistungsstarke Sendege-
räte reagieren können. Solche Störstrah-
lungen können den Ausfall der ABS-
Funktion verursachen. Die Installation
eines solchen Systems muss von qualifi-
ziertem Fachpersonal durchgeführt wer-
den.
•Wenn Sie bei einem Antiblockiersystem
das Bremspedal „pumpen“, wird die
WARNUNG!
Bremsleistung verringert, was zu einem
Unfall führen kann. Durch Pumpen wird
der Bremsweg länger. Betätigen Sie das
Bremspedal kräftig, um das Fahrzeug mög-
lichst schnell zum Stillstand zu bringen.
• Das ABS kann weder verhindern, dass
die Gesetze der Physik auf das Fahrzeug
wirken, noch kann es die Leistungsfä-
higkeit der Bremsen oder der Lenkung
über das durch den Zustand der Brem-
sen und Reifen des Fahrzeugs oder die
vorhandene Traktion vorgegebene Maß
hinaus erhöhen.
• Das ABS kann Zusammenstöße nicht
verhindern, vor allem nicht solche, die
durch überhöhte Geschwindigkeit in
Kurven, zu dichtes Auffahren auf vor-
ausfahrende Fahrzeuge oder Aquapla-
ning ausgelöst werden.
• Die Möglichkeiten eines mit ABS ausge-
statteten Fahrzeugs dürfen niemals auf
leichtsinnige oder gefährliche Weise so
ausgenutzt werden, dass die Sicherheit
des Fahrers oder anderer Personen ge-
fährdet wird.SICHERHEIT
90

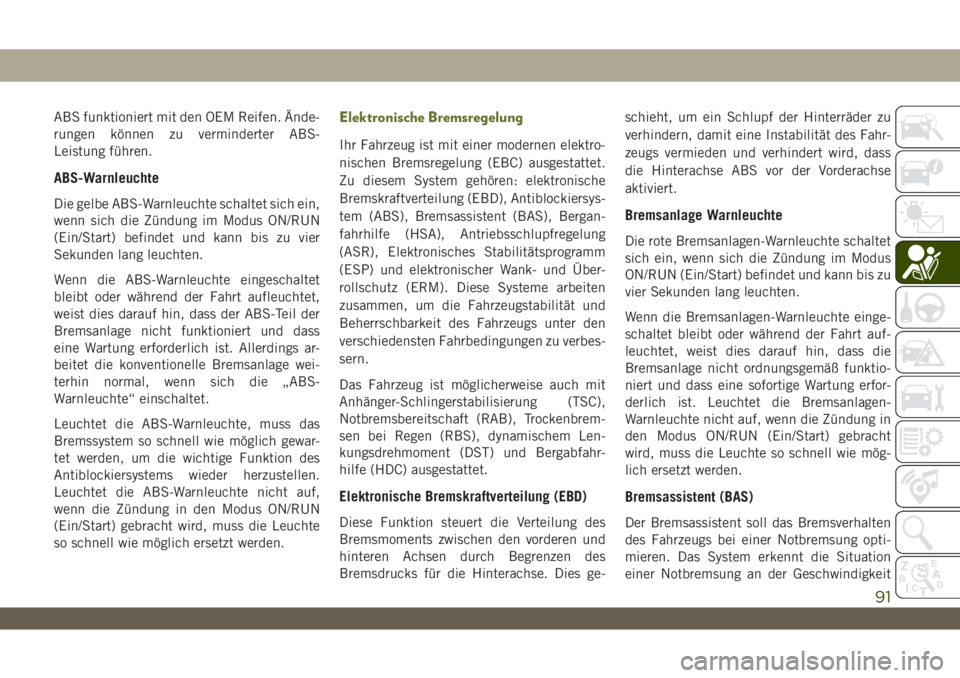

ABS funktioniert mit den OEM Reifen. Ände-
rungen können zu verminderter ABS-
Leistung führen.
ABS-Warnleuchte
Die gelbe ABS-Warnleuchte schaltet sich ein,
wenn sich die Zündung im Modus ON/RUN
(Ein/Start) befindet und kann bis zu vier
Sekunden lang leuchten.
Wenn die ABS-Warnleuchte eingeschaltet
bleibt oder während der Fahrt aufleuchtet,
weist dies darauf hin, dass der ABS-Teil der
Bremsanlage nicht funktioniert und dass
eine Wartung erforderlich ist. Allerdings ar-
beitet die konventionelle Bremsanlage wei-
terhin normal, wenn sich die „ABS-
Warnleuchte“ einschaltet.
Leuchtet die ABS-Warnleuchte, muss das
Bremssystem so schnell wie möglich gewar-
tet werden, um die wichtige Funktion des
Antiblockiersystems wieder herzustellen.
Leuchtet die ABS-Warnleuchte nicht auf,
wenn die Zündung in den Modus ON/RUN
(Ein/Start) gebracht wird, muss die Leuchte
so schnell wie möglich ersetzt werden.
Elektronische Bremsregelung
Ihr Fahrzeug ist mit einer modernen elektro-
nischen Bremsregelung (EBC) ausgestattet.
Zu diesem System gehören: elektronische
Bremskraftverteilung (EBD), Antiblockiersys-
tem (ABS), Bremsassistent (BAS), Bergan-
fahrhilfe (HSA), Antriebsschlupfregelung
(ASR), Elektronisches Stabilitätsprogramm
(ESP) und elektronischer Wank- und Über-
rollschutz (ERM). Diese Systeme arbeiten
zusammen, um die Fahrzeugstabilität und
Beherrschbarkeit des Fahrzeugs unter den
verschiedensten Fahrbedingungen zu verbes-
sern.
Das Fahrzeug ist möglicherweise auch mit
Anhänger-Schlingerstabilisierung (TSC),
Notbremsbereitschaft (RAB), Trockenbrem-
sen bei Regen (RBS), dynamischem Len-
kungsdrehmoment (DST) und Bergabfahr-
hilfe (HDC) ausgestattet.
Elektronische Bremskraftverteilung (EBD)
Diese Funktion steuert die Verteilung des
Bremsmoments zwischen den vorderen und
hinteren Achsen durch Begrenzen des
Bremsdrucks für die Hinterachse. Dies ge-schieht, um ein Schlupf der Hinterräder zu
verhindern, damit eine Instabilität des Fahr-
zeugs vermieden und verhindert wird, dass
die Hinterachse ABS vor der Vorderachse
aktiviert.
Bremsanlage Warnleuchte
Die rote Bremsanlagen-Warnleuchte schaltet
sich ein, wenn sich die Zündung im Modus
ON/RUN (Ein/Start) befindet und kann bis zu
vier Sekunden lang leuchten.
Wenn die Bremsanlagen-Warnleuchte einge-
schaltet bleibt oder während der Fahrt auf-
leuchtet, weist dies darauf hin, dass die
Bremsanlage nicht ordnungsgemäß funktio-
niert und dass eine sofortige Wartung erfor-
derlich ist. Leuchtet die Bremsanlagen-
Warnleuchte nicht auf, wenn die Zündung in
den Modus ON/RUN (Ein/Start) gebracht
wird, muss die Leuchte so schnell wie mög-
lich ersetzt werden.
Bremsassistent (BAS)
Der Bremsassistent soll das Bremsverhalten
des Fahrzeugs bei einer Notbremsung opti-
mieren. Das System erkennt die Situation
einer Notbremsung an der Geschwindigkeit
91

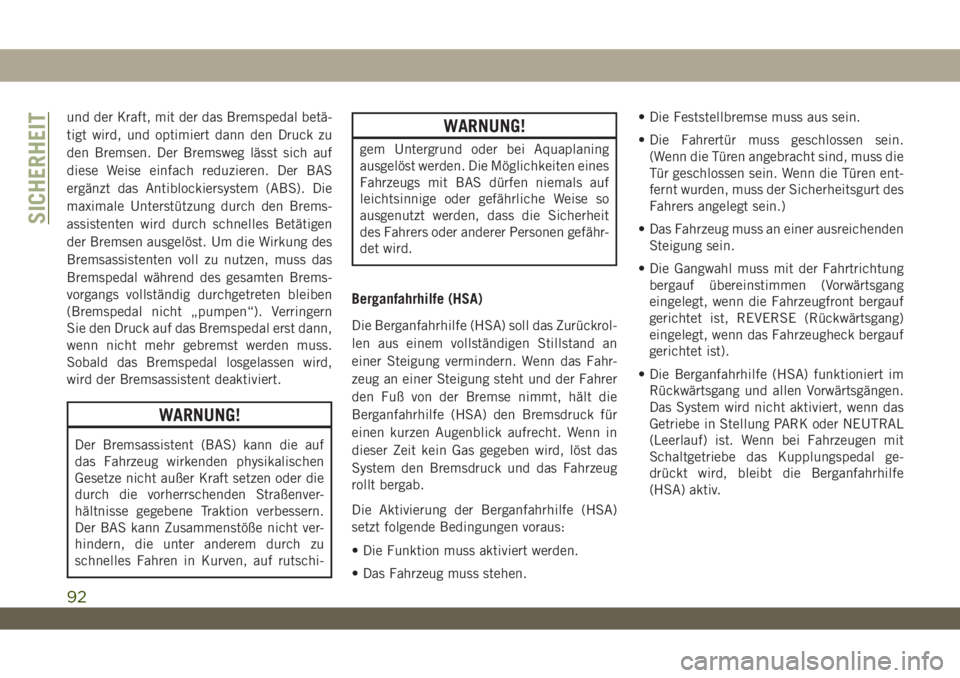

und der Kraft, mit der das Bremspedal betä-
tigt wird, und optimiert dann den Druck zu
den Bremsen. Der Bremsweg lässt sich auf
diese Weise einfach reduzieren. Der BAS
ergänzt das Antiblockiersystem (ABS). Die
maximale Unterstützung durch den Brems-
assistenten wird durch schnelles Betätigen
der Bremsen ausgelöst. Um die Wirkung des
Bremsassistenten voll zu nutzen, muss das
Bremspedal während des gesamten Brems-
vorgangs vollständig durchgetreten bleiben
(Bremspedal nicht „pumpen“). Verringern
Sie den Druck auf das Bremspedal erst dann,
wenn nicht mehr gebremst werden muss.
Sobald das Bremspedal losgelassen wird,
wird der Bremsassistent deaktiviert.
WARNUNG!
Der Bremsassistent (BAS) kann die auf
das Fahrzeug wirkenden physikalischen
Gesetze nicht außer Kraft setzen oder die
durch die vorherrschenden Straßenver-
hältnisse gegebene Traktion verbessern.
Der BAS kann Zusammenstöße nicht ver-
hindern, die unter anderem durch zu
schnelles Fahren in Kurven, auf rutschi-
WARNUNG!
gem Untergrund oder bei Aquaplaning
ausgelöst werden. Die Möglichkeiten eines
Fahrzeugs mit BAS dürfen niemals auf
leichtsinnige oder gefährliche Weise so
ausgenutzt werden, dass die Sicherheit
des Fahrers oder anderer Personen gefähr-
det wird.
Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) soll das Zurückrol-
len aus einem vollständigen Stillstand an
einer Steigung vermindern. Wenn das Fahr-
zeug an einer Steigung steht und der Fahrer
den Fuß von der Bremse nimmt, hält die
Berganfahrhilfe (HSA) den Bremsdruck für
einen kurzen Augenblick aufrecht. Wenn in
dieser Zeit kein Gas gegeben wird, löst das
System den Bremsdruck und das Fahrzeug
rollt bergab.
Die Aktivierung der Berganfahrhilfe (HSA)
setzt folgende Bedingungen voraus:
• Die Funktion muss aktiviert werden.
• Das Fahrzeug muss stehen.• Die Feststellbremse muss aus sein.
• Die Fahrertür muss geschlossen sein.
(Wenn die Türen angebracht sind, muss die
Tür geschlossen sein. Wenn die Türen ent-
fernt wurden, muss der Sicherheitsgurt des
Fahrers angelegt sein.)
• Das Fahrzeug muss an einer ausreichenden
Steigung sein.
• Die Gangwahl muss mit der Fahrtrichtung
bergauf übereinstimmen (Vorwärtsgang
eingelegt, wenn die Fahrzeugfront bergauf
gerichtet ist, REVERSE (Rückwärtsgang)
eingelegt, wenn das Fahrzeugheck bergauf
gerichtet ist).
• Die Berganfahrhilfe (HSA) funktioniert im
Rückwärtsgang und allen Vorwärtsgängen.
Das System wird nicht aktiviert, wenn das
Getriebe in Stellung PARK oder NEUTRAL
(Leerlauf) ist. Wenn bei Fahrzeugen mit
Schaltgetriebe das Kupplungspedal ge-
drückt wird, bleibt die Berganfahrhilfe
(HSA) aktiv.
SICHERHEIT
92

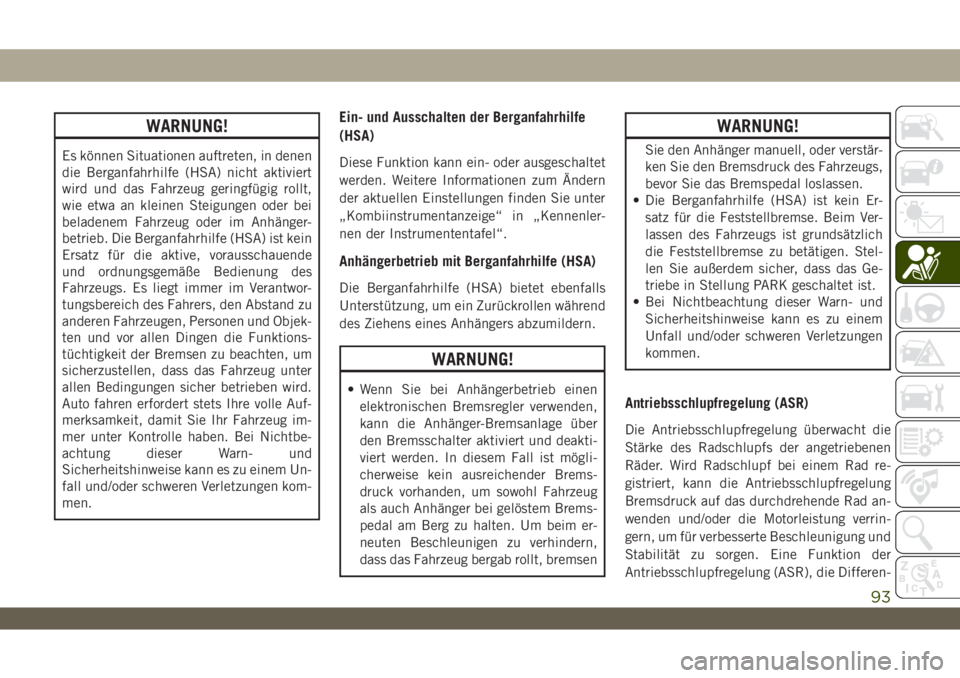

WARNUNG!
Es können Situationen auftreten, in denen
die Berganfahrhilfe (HSA) nicht aktiviert
wird und das Fahrzeug geringfügig rollt,
wie etwa an kleinen Steigungen oder bei
beladenem Fahrzeug oder im Anhänger-
betrieb. Die Berganfahrhilfe (HSA) ist kein
Ersatz für die aktive, vorausschauende
und ordnungsgemäße Bedienung des
Fahrzeugs. Es liegt immer im Verantwor-
tungsbereich des Fahrers, den Abstand zu
anderen Fahrzeugen, Personen und Objek-
ten und vor allen Dingen die Funktions-
tüchtigkeit der Bremsen zu beachten, um
sicherzustellen, dass das Fahrzeug unter
allen Bedingungen sicher betrieben wird.
Auto fahren erfordert stets Ihre volle Auf-
merksamkeit, damit Sie Ihr Fahrzeug im-
mer unter Kontrolle haben. Bei Nichtbe-
achtung dieser Warn- und
Sicherheitshinweise kann es zu einem Un-
fall und/oder schweren Verletzungen kom-
men.
Ein- und Ausschalten der Berganfahrhilfe
(HSA)
Diese Funktion kann ein- oder ausgeschaltet
werden. Weitere Informationen zum Ändern
der aktuellen Einstellungen finden Sie unter
„Kombiinstrumentanzeige“ in „Kennenler-
nen der Instrumententafel“.
Anhängerbetrieb mit Berganfahrhilfe (HSA)
Die Berganfahrhilfe (HSA) bietet ebenfalls
Unterstützung, um ein Zurückrollen während
des Ziehens eines Anhängers abzumildern.
WARNUNG!
• Wenn Sie bei Anhängerbetrieb einen
elektronischen Bremsregler verwenden,
kann die Anhänger-Bremsanlage über
den Bremsschalter aktiviert und deakti-
viert werden. In diesem Fall ist mögli-
cherweise kein ausreichender Brems-
druck vorhanden, um sowohl Fahrzeug
als auch Anhänger bei gelöstem Brems-
pedal am Berg zu halten. Um beim er-
neuten Beschleunigen zu verhindern,
dass das Fahrzeug bergab rollt, bremsen
WARNUNG!
Sie den Anhänger manuell, oder verstär-
ken Sie den Bremsdruck des Fahrzeugs,
bevor Sie das Bremspedal loslassen.
• Die Berganfahrhilfe (HSA) ist kein Er-
satz für die Feststellbremse. Beim Ver-
lassen des Fahrzeugs ist grundsätzlich
die Feststellbremse zu betätigen. Stel-
len Sie außerdem sicher, dass das Ge-
triebe in Stellung PARK geschaltet ist.
• Bei Nichtbeachtung dieser Warn- und
Sicherheitshinweise kann es zu einem
Unfall und/oder schweren Verletzungen
kommen.
Antriebsschlupfregelung (ASR)
Die Antriebsschlupfregelung überwacht die
Stärke des Radschlupfs der angetriebenen
Räder. Wird Radschlupf bei einem Rad re-
gistriert, kann die Antriebsschlupfregelung
Bremsdruck auf das durchdrehende Rad an-
wenden und/oder die Motorleistung verrin-
gern, um für verbesserte Beschleunigung und
Stabilität zu sorgen. Eine Funktion der
Antriebsschlupfregelung (ASR), die Differen-
93

zialbremse (BLD), arbeitet ähnlich wie ein
Sperrdifferenzial und regelt den Radschlupf
auf einer angetriebenen Achse. Wenn sich
ein Rad einer angetriebenen Achse schneller
dreht als das andere, bremst das System das
durchdrehende Rad ab. Dadurch wird ein
höheres Motordrehmoment an das nicht
durchdrehende Rad übertragen. BLD kann
auch dann aktiviert bleiben, wenn ASR und
ESP in einem reduzierten Modus sind.
Elektronisches Stabilitätsprogramm (ESP)
Das ESP verbessert die Richtungsstabilität
des Fahrzeugs in unterschiedlichen Fahrzu-
ständen. Das ESP greift beim Über- oder
Untersteuern des Fahrzeugs durch Abbrem-
sen des entsprechenden Rades ein, um dem
Über- oder Untersteuern entgegenzuwirken.
Auch die Motorleistung wird begrenzt, um die
Richtungsstabilität des Fahrzeugs aufrecht
zu halten.
Das ESP ermittelt anhand der Werte der Sen-
soren im Fahrzeug den durch den Fahrer
vorgesehenen Fahrweg und vergleicht ihn mit
dem tatsächlichen Fahrweg. Wenn der tat-
sächliche Fahrweg nicht mit dem vorge-sehenen Fahrweg übereinstimmt, wird das
entsprechende Rad mithilfe des ESP abge-
bremst, um dem Über- oder Untersteuern
entgegenzuwirken.
• Übersteuern – wenn das Fahrzeug stärker
einlenkt, als durch die Lenkradposition vor-
gegeben.
• Untersteuern – wenn das Fahrzeug weniger
stark einlenkt, als durch die Lenkradposi-
tion vorgegeben.
Die „ESP-Systemkontrollleuchte“ im Kombi-
instrument beginnt zu blinken, sobald das
ESP-System aktiviert wird. Wenn die
Antriebsschlupfregelung (ASR) aktiv ist,
blinkt die „ESP-Systemkontrollleuchte“
ebenfalls. Beginnt die ESP-Aktivierung/
Systemkontrollleuchte beim Beschleunigen
zu blinken, nehmen Sie das Gas weg, und
beschleunigen Sie so wenig wie möglich.
Passen Sie Geschwindigkeit und Fahrverhal-
ten an die vorherrschenden Fahrbahnbedin-
gungen an.
WARNUNG!
• Das elektronische Stabilitätsprogramm
(ESP) kann die auf das Fahrzeug wirken-
den Naturgesetze der Physik nicht außer
Kraft setzen oder die durch die vorherr-
schenden Straßenverhältnisse gegebene
Traktion verbessern. ESP kann Unfälle
nicht verhindern, auch die nicht, die aus
zu schnellem Fahren in Kurven, auf rut-
schigem Untergrund oder bei Aquapla-
ning resultieren. Das ESP kann Unfälle
nicht verhindern, die aus einem Verlust
der Kontrolle über das Fahrzeug auf-
grund ungeeigneter Eingriffe des Fah-
rers in der jeweiligen Situation resultie-
ren. Nur ein sicherer, aufmerksamer und
erfahrener Autofahrer kann Unfälle ver-
hindern. Die Möglichkeiten eines mit
ESP ausgestatteten Fahrzeugs dürfen
niemals auf leichtsinnige oder gefährli-
che Weise so ausgenutzt werden, dass
die Sicherheit des Fahrers oder anderer
Personen gefährdet wird.
• Veränderungen am Fahrzeug oder die
Vernachlässigung der Fahrzeugwartung
SICHERHEIT
94
