2019 JEEP COMPASS Notice d'entretien (in French)

4. Insérez entièrement le pistolet à carbu-
rant dans le tuyau de remplissage ; le
gicleur ouvre le clapet et le maintient
ouvert pendant le remplissage.
5. Faites le plein de carburant. Lorsque le
gicleur de carburant émet un déclic ou se
coupe, le réservoir à carburant est plein.
6. Attendez dix secondes avant de retirer le
pistolet de carburant pour permettre au
carburant de s'écouler du pistolet.
7. Retirez le pistolet et fermez la trappe à
carburant.
Appoint d'urgence avec un bidon
La plupart des bidons ne permettent pas
d'ouvrir le clapet. Un entonnoir est fourni
pour ouvrir le clapet en cas d'appoint d'ur-
gence avec un bidon.
1. Récupérez l'entonnoir dans le comparti-
ment de rangement de la roue de secours.2. Insérez l'entonnoir dans la même ouver-
ture de tube de remplissage que pour le
pistolet de carburant.
3. Veillez à insérer l'entonnoir entièrement
pour qu'il garde le clapet ouvert.4. Versez le carburant dans l'ouverture de
l'entonnoir.
5. Retirez l'entonnoir du tube de remplis-
sage, puis essuyez-le avant de le remettre
dans le compartiment de rangement de la
roue de secours.
REMARQUE :
• Par temps très froid, la glace peut empê-
cher la trappe à carburant de s'ouvrir. Si
cela se produit, poussez légèrement la
trappe à carburant pour casser la glace
accumulée et débloquez-la de nouveau de
l'intérieur à l'aide du bouton de déver-
rouillage. Ne forcez pas sur la trappe.
• Lorsque le gicleur de carburant émet un
déclic ou se coupe, le réservoir à carburant
est plein.
Procédure de remplissage
199

AVERTISSEMENT !
• Ne fumez jamais dans le véhicule ou à
proximité de celui-ci lorsque la trappe à
carburant est ouverte ou lors d'un ap-
point de carburant.
• Arrêtez toujours le moteur lors d'un ap-
point de carburant. Dans la plupart des
pays, il est interdit de faire le plein
moteur allumé. Le non-respect de cette
interdiction peut déclencher l'allumage
du témoin de panne.
• Ne placez aucun objet/bouchon à l'ex-
trémité d'un orifice de remplissage qui
n'est pas prévu pour ce type de véhicule.
L'utilisation d'objets/bouchons non
adaptés peut provoquer une augmenta-
tion de la pression dans le réservoir et
provoquer des situations dangereuses.
• Si du carburant est pompé dans un ré-
cipient qui se trouve à l'intérieur d'un
véhicule, un incendie pourrait se décla-
rer. Vous risqueriez d'être brûlé. Placez
toujours le bidon sur le sol pendant
l'appoint de carburant.
Déverrouillage d'urgence du volet de
remplissage de carburant
Si vous ne parvenez pas à ouvrir le volet de
remplissage de carburant, utilisez le déver-
rouillage d'urgence.
1. Ouvrez le hayon.
2. Déposez la plage arrière, selon
l'équipement.
3. Déposez le volet d'accès situé sur le pan-
neau de garnissage intérieur droit pour
accéder au câble de déverrouillage avec la
pointe de votre clé.
4. Saisissez l'attache du câble de déver-
rouillage et tirez doucement dessus pour
déverrouiller le volet de remplissage de
carburant.REMARQUE :
L'application d'une force excessive peut bri-
ser l'attache du câble.
Déverrouillage de trappe à carburant
DEMARRAGE ET CONDUITE
200

5. Poussez sur le bord extérieur pour ouvrir la
trappe à carburant.FAIRE LE PLEIN DU
VEHICULE — MOTEUR
DIESEL
Le circuit d'alimentation sans bouchon uti-
lise un clapet placé au niveau du tube de
remplissage du réservoir à carburant ; il
s'ouvre et se ferme automatiquement lors de
l'insertion/de l'extraction du pistolet de car-
burant. Le circuit d'alimentation sans bou-
chon est conçu de sorte à empêcher le
remplissage avec un type incorrect de carbu-
rant.
1. Déverrouillez le volet de remplissage de
carburant en appuyant sur le bouton de
déverrouillage du porte-clés ou le bouton
de déverrouillage au niveau du panneau
de garnissage de la porte côté conducteur.
2. Ouvrez le volet de remplissage de carbu-
rant en appuyant sur le bord arrière de la
trappe à carburant.

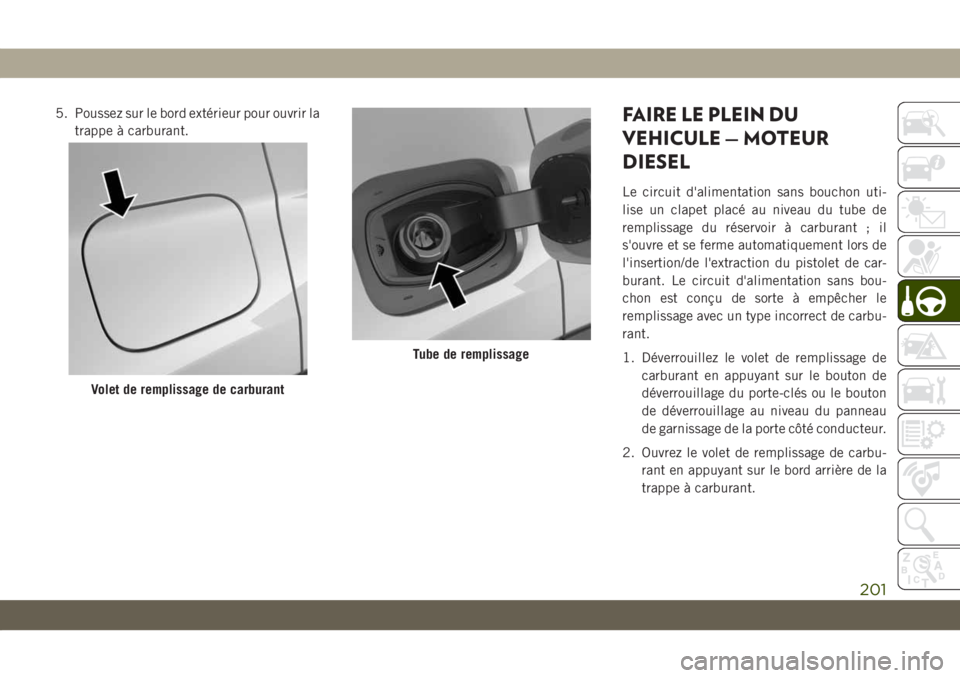

Volet de remplissage de carburant
Tube de remplissage
201

3. Il n'y a pas de bouchon de remplissage de
carburant. Un clapet dans le tuyau scelle
le système.
4. Insérez entièrement le pistolet à carbu-
rant dans le tuyau de remplissage ; le
gicleur ouvre le clapet et le maintient
ouvert pendant le remplissage.5. Faites le plein de carburant. Lorsque le
gicleur de carburant émet un déclic ou se
coupe, le réservoir à carburant est plein.
6. Attendez dix secondes avant de retirer le
pistolet de carburant pour permettre au
carburant de s'écouler du pistolet.7. Retirez le pistolet et fermez la trappe à
carburant.
Appoint d'urgence avec un bidon
La plupart des bidons ne permettent pas
d'ouvrir le clapet. Un entonnoir est fourni
pour ouvrir le clapet en cas d'appoint d'ur-
gence avec un bidon.
1. Récupérez l'entonnoir dans l'espace de
chargement arrière.
2. Insérez l'entonnoir dans la même ouver-
ture de tube de remplissage que pour le
pistolet de carburant.
3. Veillez à insérer l'entonnoir entièrement
pour qu'il garde le clapet ouvert.
4. Versez le carburant dans l'ouverture de
l'entonnoir.
5. Retirez l'entonnoir du tube de remplis-
sage, puis essuyez-le avant de le remettre
dans le compartiment de rangement de la
roue de secours.
REMARQUE :
• Lorsque le gicleur de carburant émet un
déclic ou se coupe, le réservoir à carburant
est plein.
Trappe à carburantOrifice de remplissage de carburant
1 – Bouchon de remplissage d'AdBlue
(UREE)
2 – Orifice de remplissage de carburant
DEMARRAGE ET CONDUITE
202

AVERTISSEMENT !
• Ne fumez jamais dans le véhicule ou à
proximité de celui-ci lorsque la trappe à
carburant est ouverte ou lors d'un ap-
point de carburant.
• Arrêtez toujours le moteur lors d'un ap-
point de carburant. Dans la plupart des
pays, il est interdit de faire le plein
moteur allumé. Le non-respect de cette
interdiction peut déclencher l'allumage
du témoin de panne.
• Ne placez aucun objet/bouchon à l'ex-
trémité d'un orifice de remplissage qui
n'est pas prévu pour ce type de véhicule.
L'utilisation d'objets/bouchons non
adaptés peut provoquer une augmenta-
tion de la pression dans le réservoir et
provoquer des situations dangereuses.
• Si du carburant est pompé dans un réci-
pient qui se trouve à l'intérieur d'un
véhicule, un incendie pourrait se décla-
rer. Vous risqueriez d'être brûlé. Placez
toujours le bidon sur le sol pendant l'ap-
point de carburant.
AdBlue (UREE) - Selon l'équipement
Le véhicule est équipé d'un système d'injec-
tion d'UREE et de la réduction catalytique
sélective pour satisfaire aux normes antipol-
lution. Ces deux systèmes assurent le respect
des exigences en matière d'émissions diesel.
En outre, ils garantissent le rendement du
carburant, la maniabilité, le couple et la
puissance. Pour connaître les messages et
avertissements du système, référez-vous à la
rubrique « Témoins d'avertissement et mes-
sages » de la section « Présentation de votre
tableau de bord ». L'AdBlue (UREE) est
considéré comme un produit très stable, avec
une longue durée de conservation. Sa durée
de conservation est d'au moins un an à des
températures de stockage INFERIEURES à
32 °C (90 °F). Pour plus d'informations sur le
type de liquide AdBlue, référez-vous à la
rubrique « Liquides et lubrifiants » de la
section « Spécifications techniques ». Le
véhicule est équipé d'un système de chauf-
fage d'AdBlue automatique au démarrage du
moteur permettant au système de fonction-
ner correctement à des températures infé-
rieures à -11 °C (12 °F).REMARQUE :
L'AdBlue gèle à des températures inférieures
à -11 °C (12 °F).
Stockage de l'AdBlue (UREE)
L'AdBlue (UREE) est considéré comme un
produit très stable, avec une longue durée de
vie. Conservé à des températures entre 10 °F
et 90 °F (-12 °C et 32 °C), l'AdBlue (UREE)
peut durer au moins un an.
A des températures plus basses, l'AdBlue
(UREE) est sujet au gel. Par exemple, l'Ad-
Blue (UREE) peut geler à des températures
inférieures ou égales à 12 °F (-11 °C). Le
système a été conçu pour fonctionner dans
cet environnement.
REMARQUE :
Lorsque vous utilisez de l'AdBlue (UREE), il
est important de savoir ce qui suit :
• Les récipients ou pièces amenés à entrer en
contact avec de l'AdBlue (UREE) doivent
être compatibles avec de l'AdBlue (UREE)
(en plastique ou en acier inoxydable). Evi-
tez le cuivre, le laiton, l'aluminium, le fer et
l'acier non inoxydable car ils se corrodent
au contact de l'AdBlue (UREE).
203

• En cas de déversement d'AdBlue (UREE),
essuyez complètement le produit.
Appoint d'Adblue (UREE)
Conditions préliminaires
L'AdBlue (UREE) gèle à des températures
inférieures à -11 °C (12 °F). Si la voiture est
exposée pendant une longue période à cette
température, le remplissage peut s'avérer dif-
ficile. Pour cette raison, il est conseillé de
stationner le véhicule dans un garage et/ou
environnement chauffé et d'attendre que
l'urée revienne à l'état liquide avant de faire
l'appoint.
Pour cela, procédez comme suit :
• Garez la voiture sur un sol plat et arrêtez le
moteur en plaçant l'allumage en position
OFF (hors fonction).
• Ouvrez la trappe à carburant, desserrez et
déposez le bouchon (bleu) de l'orifice de
remplissage d'AdBlue (UREE).Remplissage avec des pistolets
Vous pouvez faire l'appoint chez n'importe
quel distributeur d'AdBlue (UREE).
Pour cela, procédez comme suit :
• Insérez le pistolet d'AdBlue (UREE) dans
l'orifice de remplissage, commencez à rem-
plir et arrêtez au premier arrêt (l'arrêt in-
dique que le réservoir d'AdBlue [UREE] est
plein). Ne continuez pas le remplissage
pour éviter le déversement d'AdBlue
(UREE).
• Sortez le pistolet.
Remplissage avec des récipients
Pour cela, procédez comme suit :
• Vérifiez la date de péremption.
• Lisez les conseils d'utilisation sur l'éti-
quette avant de verser le contenu de la
bouteille dans le réservoir d'AdBlue
(UREE).

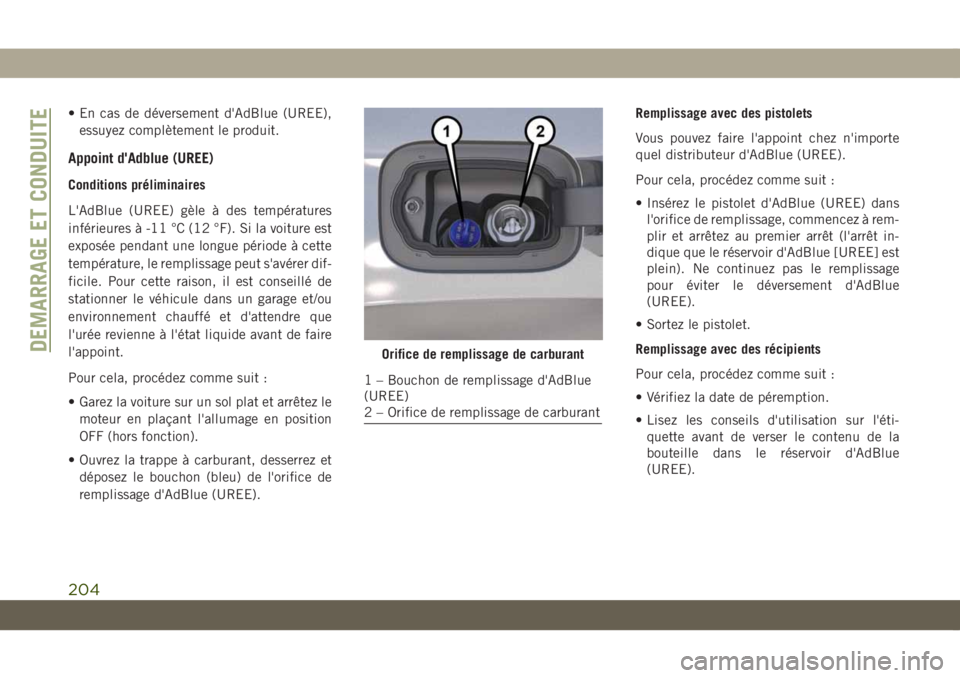

Orifice de remplissage de carburant
1 – Bouchon de remplissage d'AdBlue
(UREE)
2 – Orifice de remplissage de carburant
DEMARRAGE ET CONDUITE
204

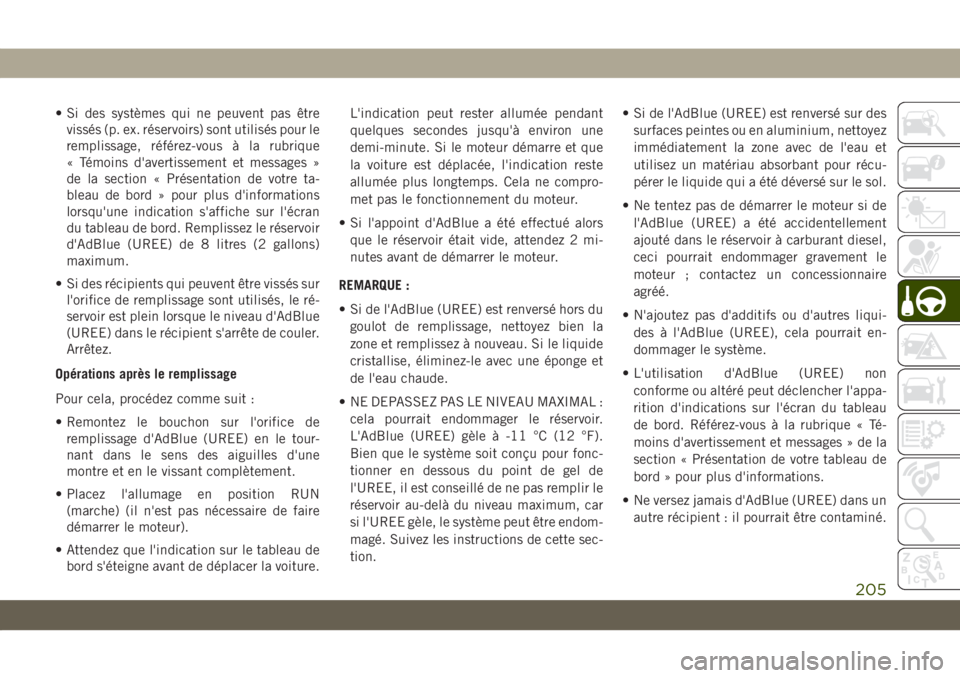

• Si des systèmes qui ne peuvent pas être
vissés (p. ex. réservoirs) sont utilisés pour le
remplissage, référez-vous à la rubrique
« Témoins d'avertissement et messages »
de la section « Présentation de votre ta-
bleau de bord » pour plus d'informations
lorsqu'une indication s'affiche sur l'écran
du tableau de bord. Remplissez le réservoir
d'AdBlue (UREE) de 8 litres (2 gallons)
maximum.
• Si des récipients qui peuvent être vissés sur
l'orifice de remplissage sont utilisés, le ré-
servoir est plein lorsque le niveau d'AdBlue
(UREE) dans le récipient s'arrête de couler.
Arrêtez.
Opérations après le remplissage
Pour cela, procédez comme suit :
• Remontez le bouchon sur l'orifice de
remplissage d'AdBlue (UREE) en le tour-
nant dans le sens des aiguilles d'une
montre et en le vissant complètement.
• Placez l'allumage en position RUN
(marche) (il n'est pas nécessaire de faire
démarrer le moteur).
• Attendez que l'indication sur le tableau de
bord s'éteigne avant de déplacer la voiture.L'indication peut rester allumée pendant
quelques secondes jusqu'à environ une
demi-minute. Si le moteur démarre et que
la voiture est déplacée, l'indication reste
allumée plus longtemps. Cela ne compro-
met pas le fonctionnement du moteur.
• Si l'appoint d'AdBlue a été effectué alors
que le réservoir était vide, attendez 2 mi-
nutes avant de démarrer le moteur.
REMARQUE :
• Si de l'AdBlue (UREE) est renversé hors du
goulot de remplissage, nettoyez bien la
zone et remplissez à nouveau. Si le liquide
cristallise, éliminez-le avec une éponge et
de l'eau chaude.
• NE DEPASSEZ PAS LE NIVEAU MAXIMAL :
cela pourrait endommager le réservoir.
L'AdBlue (UREE) gèle à -11 °C (12 °F).
Bien que le système soit conçu pour fonc-
tionner en dessous du point de gel de
l'UREE, il est conseillé de ne pas remplir le
réservoir au-delà du niveau maximum, car
si l'UREE gèle, le système peut être endom-
magé. Suivez les instructions de cette sec-
tion.• Si de l'AdBlue (UREE) est renversé sur des
surfaces peintes ou en aluminium, nettoyez
immédiatement la zone avec de l'eau et
utilisez un matériau absorbant pour récu-
pérer le liquide qui a été déversé sur le sol.
• Ne tentez pas de démarrer le moteur si de
l'AdBlue (UREE) a été accidentellement
ajouté dans le réservoir à carburant diesel,
ceci pourrait endommager gravement le
moteur ; contactez un concessionnaire
agréé.
• N'ajoutez pas d'additifs ou d'autres liqui-
des à l'AdBlue (UREE), cela pourrait en-
dommager le système.
• L'utilisation d'AdBlue (UREE) non
conforme ou altéré peut déclencher l'appa-
rition d'indications sur l'écran du tableau
de bord. Référez-vous à la rubrique « Té-
moins d'avertissement et messages » de la
section « Présentation de votre tableau de
bord » pour plus d'informations.
• Ne versez jamais d'AdBlue (UREE) dans un
autre récipient : il pourrait être contaminé.
205

• Si l'AdBlue (UREE) vient à manquer,
référez-vous à la rubrique « Témoins d'aver-
tissement et messages » de la section
« Présentation de votre tableau de bord »
pour plus d'informations et savoir comment
continuer à utiliser votre voiture
normalement.
TRACTION DE REMORQUE
Glossaire du remorquage
Les définitions suivantes vous aideront à
mieux comprendre les termes utilisés en ma-
tière de remorquage.
Poids total autorisé en charge (PTAC)
Le PTAC est le poids total admissible du
véhicule. Il comprend le poids du conduc-
teur, des passagers et du chargement, ainsi
que la charge d'appui sur le pivot d'attelage.
Ne dépassez jamais le PTAC. Reportez-vous à
la section « Chargement du véhicule/
Etiquette d'homologation du véhicule » du
chapitre « Démarrage et conduite » pour plus
d'informations.
Poids brut de la remorque
Le GTW est le poids de la remorque plus le
poids de son chargement et des consom-
mables et d'équipement (permanents ou
temporaires) placés dans la remorque ou sur
la remorque dans son état chargé et prêt au
fonctionnement.
Pour mesurer le poids brut de la remorque, il
est recommandé de la placer totalement
chargée sur une balance à véhicule. Le poids
total de la remorque doit pouvoir être pris en
charge par la balance.
Charge maximale admissible à l'essieu
Le GAWR est la capacité maximale de charge
sur les essieux avant et arrière. Répartissez le
chargement uniformément sur les essieux
avant et arrière. Ne dépassez le GAWR ni à
l'avant ni à l'arrière. Reportez-vous à la sec-
tion « Chargement du véhicule/Etiquette
d'homologation du véhicule » du chapitre
« Démarrage et conduite » pour plus
d'informations.
AVERTISSEMENT !
Il est important de ne pas dépasser la
charge maximale admissible à l'essieu
avant ni la charge maximale admissible à
l'essieu arrière. Des conditions de
conduite hasardeuses pourraient en résul-
ter. Vous pourriez perdre le contrôle du
véhicule et avoir une collision.
Charge d'appui sur le pivot d'attelage
La charge d'appui sur le pivot d'attelage cor-
respond à la force exercée verticalement par
la remorque sur la boule d'attelage. Vous
devez en tenir compte lors du calcul de la
charge du véhicule.
Surface frontale de remorque
La surface frontale est la hauteur maximale
multipliée par la largeur maximale de l'avant
d'une remorque.
DEMARRAGE ET CONDUITE
206
