2019 JEEP COMPASS Notice d'entretien (in French)

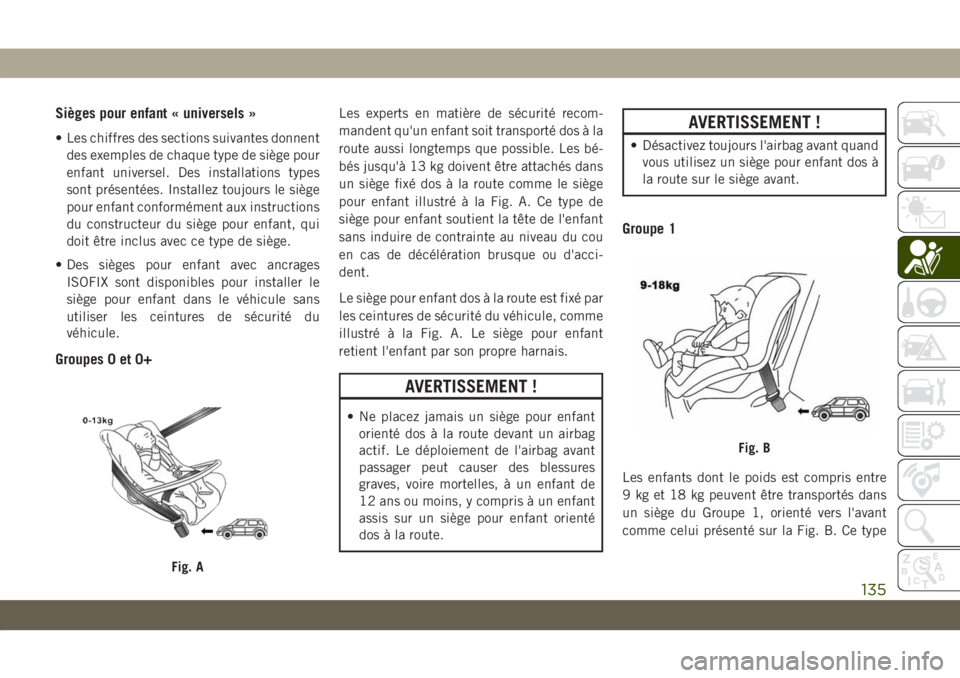

Sièges pour enfant « universels »
• Les chiffres des sections suivantes donnent
des exemples de chaque type de siège pour
enfant universel. Des installations types
sont présentées. Installez toujours le siège
pour enfant conformément aux instructions
du constructeur du siège pour enfant, qui
doit être inclus avec ce type de siège.
• Des sièges pour enfant avec ancrages
ISOFIX sont disponibles pour installer le
siège pour enfant dans le véhicule sans
utiliser les ceintures de sécurité du
véhicule.
Groupes 0 et 0+
Les experts en matière de sécurité recom-
mandent qu'un enfant soit transporté dos à la
route aussi longtemps que possible. Les bé-
bés jusqu'à 13 kg doivent être attachés dans
un siège fixé dos à la route comme le siège
pour enfant illustré à la Fig. A. Ce type de
siège pour enfant soutient la tête de l'enfant
sans induire de contrainte au niveau du cou
en cas de décélération brusque ou d'acci-
dent.
Le siège pour enfant dos à la route est fixé par
les ceintures de sécurité du véhicule, comme
illustré à la Fig. A. Le siège pour enfant
retient l'enfant par son propre harnais.
AVERTISSEMENT !
• Ne placez jamais un siège pour enfant
orienté dos à la route devant un airbag
actif. Le déploiement de l'airbag avant
passager peut causer des blessures
graves, voire mortelles, à un enfant de
12 ans ou moins, y compris à un enfant
assis sur un siège pour enfant orienté
dos à la route.
AVERTISSEMENT !
• Désactivez toujours l'airbag avant quand
vous utilisez un siège pour enfant dos à
la route sur le siège avant.
Groupe 1
Les enfants dont le poids est compris entre
9 kg et 18 kg peuvent être transportés dans
un siège du Groupe 1, orienté vers l'avant
comme celui présenté sur la Fig. B. Ce type
Fig. A
Fig. B
135

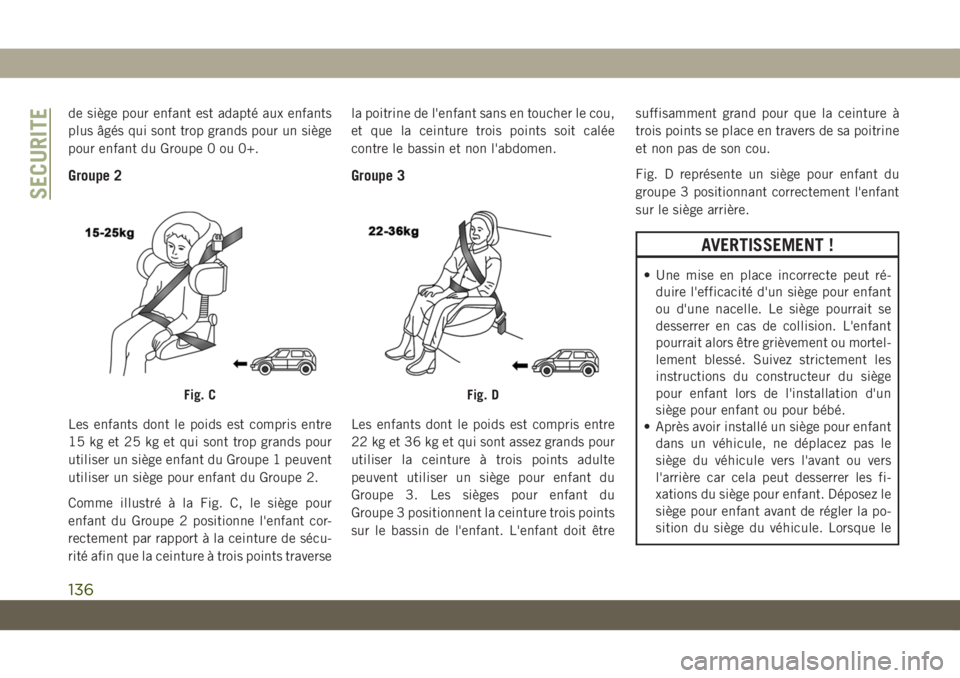

de siège pour enfant est adapté aux enfants
plus âgés qui sont trop grands pour un siège
pour enfant du Groupe 0 ou 0+.
Groupe 2
Les enfants dont le poids est compris entre
15 kg et 25 kg et qui sont trop grands pour
utiliser un siège enfant du Groupe 1 peuvent
utiliser un siège pour enfant du Groupe 2.
Comme illustré à la Fig. C, le siège pour
enfant du Groupe 2 positionne l'enfant cor-
rectement par rapport à la ceinture de sécu-
rité afin que la ceinture à trois points traversela poitrine de l'enfant sans en toucher le cou,
et que la ceinture trois points soit calée
contre le bassin et non l'abdomen.
Groupe 3
Les enfants dont le poids est compris entre
22 kg et 36 kg et qui sont assez grands pour
utiliser la ceinture à trois points adulte
peuvent utiliser un siège pour enfant du
Groupe 3. Les sièges pour enfant du
Groupe 3 positionnent la ceinture trois points
sur le bassin de l'enfant. L'enfant doit êtresuffisamment grand pour que la ceinture à
trois points se place en travers de sa poitrine
et non pas de son cou.
Fig. D représente un siège pour enfant du
groupe 3 positionnant correctement l'enfant
sur le siège arrière.
AVERTISSEMENT !
• Une mise en place incorrecte peut ré-
duire l'efficacité d'un siège pour enfant
ou d'une nacelle. Le siège pourrait se
desserrer en cas de collision. L'enfant
pourrait alors être grièvement ou mortel-
lement blessé. Suivez strictement les
instructions du constructeur du siège
pour enfant lors de l'installation d'un
siège pour enfant ou pour bébé.
• Après avoir installé un siège pour enfant
dans un véhicule, ne déplacez pas le
siège du véhicule vers l'avant ou vers
l'arrière car cela peut desserrer les fi-
xations du siège pour enfant. Déposez le
siège pour enfant avant de régler la po-
sition du siège du véhicule. Lorsque le
Fig. CFig. D
SECURITE
136

AVERTISSEMENT !
siège du véhicule a été réglé, reposez le
siège pour enfant.
• Lorsque le siège pour enfant n'est pas
utilisé, fixez-le dans le véhicule au
moyen de la ceinture de sécurité de
sécurité ou des ancrages ISOFIX ou
AVERTISSEMENT !
retirez-le du véhicule. Ne le laissez pas
détaché dans le véhicule. En cas d'arrêt
brutal ou d'accident, il pourrait heurter
les occupants ou les dossiers de siège et
provoquer des blessures graves.

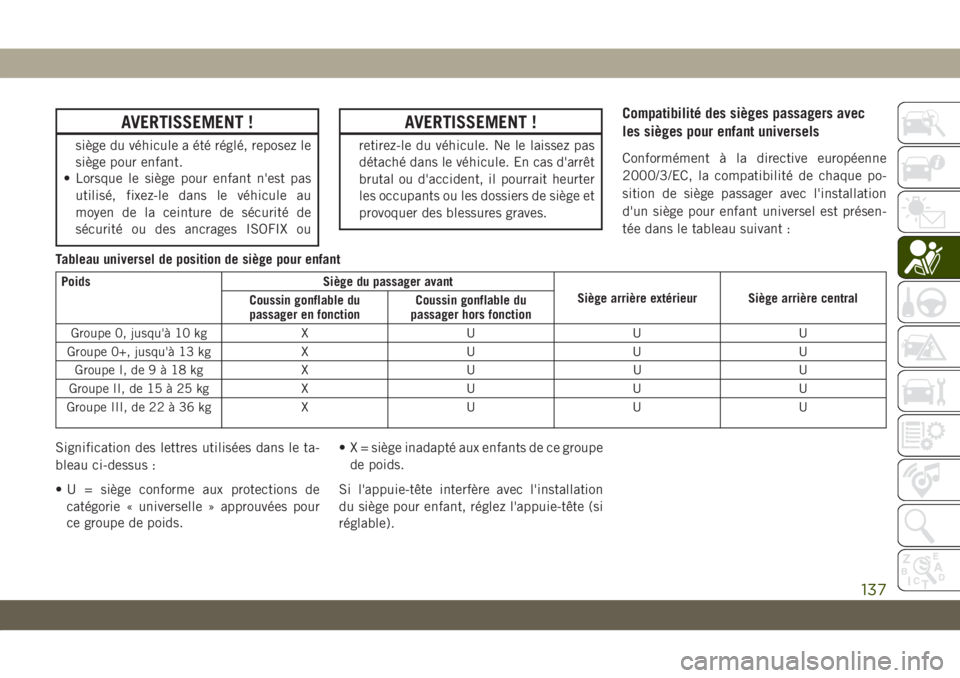

Compatibilité des sièges passagers avec
les sièges pour enfant universels
Conformément à la directive européenne
2000/3/EC, la compatibilité de chaque po-
sition de siège passager avec l'installation
d'un siège pour enfant universel est présen-
tée dans le tableau suivant :
Tableau universel de position de siège pour enfant
Poids Siège du passager avant
Siège arrière extérieur Siège arrière central
Coussin gonflable du
passager en fonctionCoussin gonflable du
passager hors fonction
Groupe 0, jusqu'à 10 kg X U U U
Groupe 0+, jusqu'à 13 kg X U U U
Groupe I, de9à18kg X U U U
Groupe II, de 15 à 25 kg X U U U
Groupe III, de 22 à 36 kg X U U U
Signification des lettres utilisées dans le ta-
bleau ci-dessus :
• U = siège conforme aux protections de
catégorie « universelle » approuvées pour
ce groupe de poids.• X = siège inadapté aux enfants de ce groupe
de poids.
Si l'appuie-tête interfère avec l'installation
du siège pour enfant, réglez l'appuie-tête (si
réglable).
137

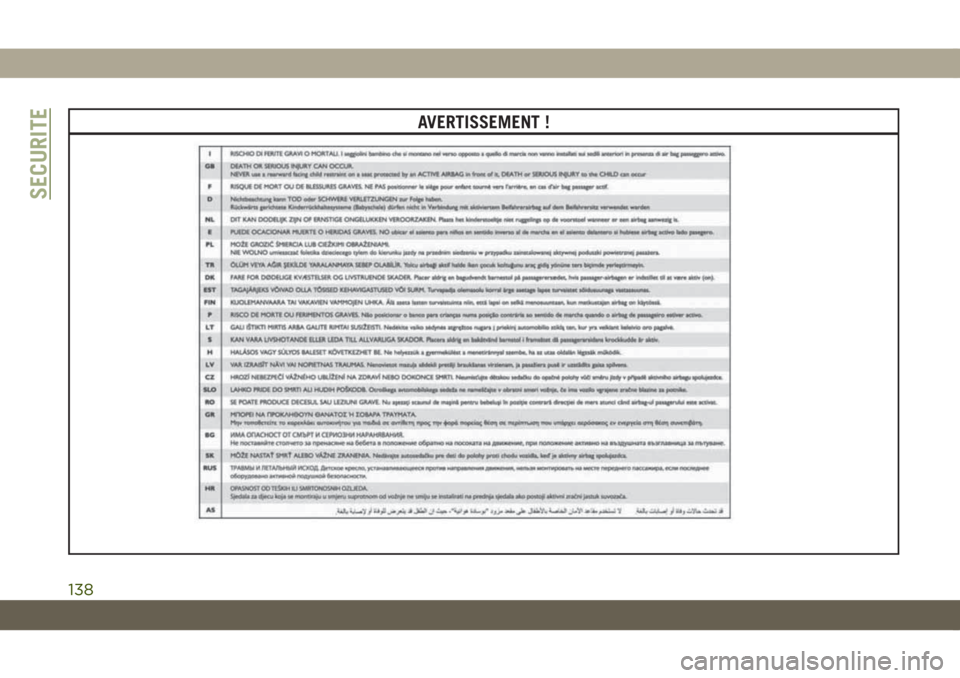

AVERTISSEMENT !
SECURITE
138

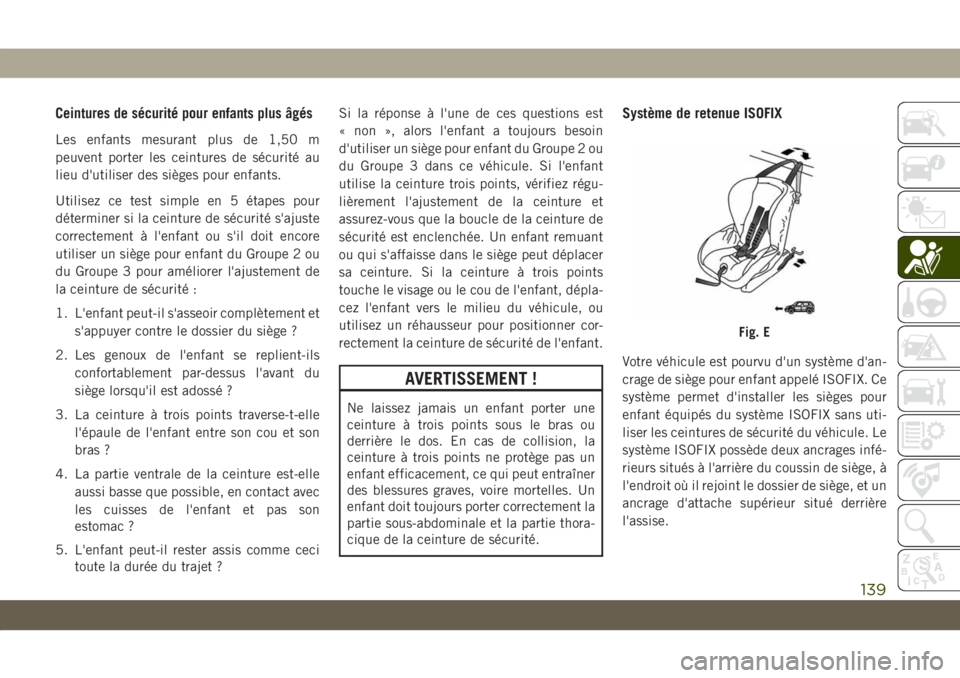

Ceintures de sécurité pour enfants plus âgés
Les enfants mesurant plus de 1,50 m
peuvent porter les ceintures de sécurité au
lieu d'utiliser des sièges pour enfants.
Utilisez ce test simple en 5 étapes pour
déterminer si la ceinture de sécurité s'ajuste
correctement à l'enfant ou s'il doit encore
utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 pour améliorer l'ajustement de
la ceinture de sécurité :
1. L'enfant peut-il s'asseoir complètement et
s'appuyer contre le dossier du siège ?
2. Les genoux de l'enfant se replient-ils
confortablement par-dessus l'avant du
siège lorsqu'il est adossé ?
3. La ceinture à trois points traverse-t-elle
l'épaule de l'enfant entre son cou et son
bras ?
4. La partie ventrale de la ceinture est-elle
aussi basse que possible, en contact avec
les cuisses de l'enfant et pas son
estomac ?
5. L'enfant peut-il rester assis comme ceci
toute la durée du trajet ?Si la réponse à l'une de ces questions est
« non », alors l'enfant a toujours besoin
d'utiliser un siège pour enfant du Groupe 2 ou
du Groupe 3 dans ce véhicule. Si l'enfant
utilise la ceinture trois points, vérifiez régu-
lièrement l'ajustement de la ceinture et
assurez-vous que la boucle de la ceinture de
sécurité est enclenchée. Un enfant remuant
ou qui s'affaisse dans le siège peut déplacer
sa ceinture. Si la ceinture à trois points
touche le visage ou le cou de l'enfant, dépla-
cez l'enfant vers le milieu du véhicule, ou
utilisez un réhausseur pour positionner cor-
rectement la ceinture de sécurité de l'enfant.
AVERTISSEMENT !
Ne laissez jamais un enfant porter une
ceinture à trois points sous le bras ou
derrière le dos. En cas de collision, la
ceinture à trois points ne protège pas un
enfant efficacement, ce qui peut entraîner
des blessures graves, voire mortelles. Un
enfant doit toujours porter correctement la
partie sous-abdominale et la partie thora-
cique de la ceinture de sécurité.
Système de retenue ISOFIX
Votre véhicule est pourvu d'un système d'an-
crage de siège pour enfant appelé ISOFIX. Ce
système permet d'installer les sièges pour
enfant équipés du système ISOFIX sans uti-
liser les ceintures de sécurité du véhicule. Le
système ISOFIX possède deux ancrages infé-
rieurs situés à l'arrière du coussin de siège, à
l'endroit où il rejoint le dossier de siège, et un
ancrage d'attache supérieur situé derrière
l'assise.
Fig. E
139

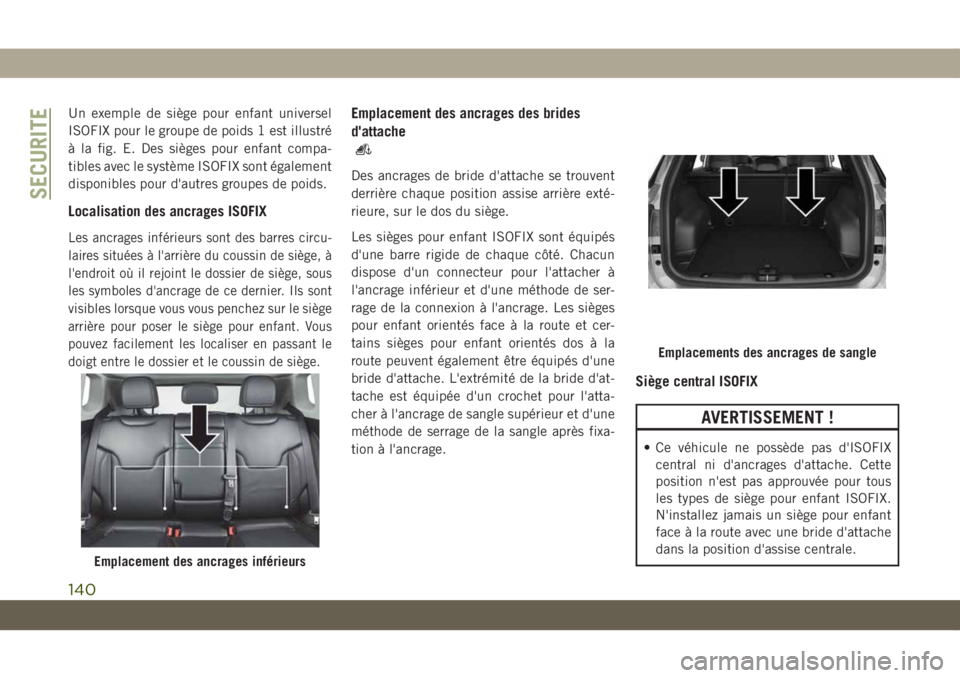

Un exemple de siège pour enfant universel
ISOFIX pour le groupe de poids 1 est illustré
à la fig. E. Des sièges pour enfant compa-
tibles avec le système ISOFIX sont également
disponibles pour d'autres groupes de poids.
Localisation des ancrages ISOFIX
Les ancrages inférieurs sont des barres circu-
laires situées à l'arrière du coussin de siège, à
l'endroit où il rejoint le dossier de siège, sous
les symboles d'ancrage de ce dernier. Ils sont
visibles lorsque vous vous penchez sur le siège
arrière pour poser le siège pour enfant. Vous
pouvez facilement les localiser en passant le
doigt entre le dossier et le coussin de siège.
Emplacement des ancrages des brides
d'attache
Des ancrages de bride d'attache se trouvent
derrière chaque position assise arrière exté-
rieure, sur le dos du siège.
Les sièges pour enfant ISOFIX sont équipés
d'une barre rigide de chaque côté. Chacun
dispose d'un connecteur pour l'attacher à
l'ancrage inférieur et d'une méthode de ser-
rage de la connexion à l'ancrage. Les sièges
pour enfant orientés face à la route et cer-
tains sièges pour enfant orientés dos à la
route peuvent également être équipés d'une
bride d'attache. L'extrémité de la bride d'at-
tache est équipée d'un crochet pour l'atta-
cher à l'ancrage de sangle supérieur et d'une
méthode de serrage de la sangle après fixa-
tion à l'ancrage.
Siège central ISOFIX
AVERTISSEMENT !
• Ce véhicule ne possède pas d'ISOFIX
central ni d'ancrages d'attache. Cette
position n'est pas approuvée pour tous
les types de siège pour enfant ISOFIX.
N'installez jamais un siège pour enfant
face à la route avec une bride d'attache
dans la position d'assise centrale.
Emplacement des ancrages inférieurs
Emplacements des ancrages de sangle
SECURITE
140

AVERTISSEMENT !
• Utilisez la ceinture de sécurité pour po-
ser un siège pour enfant dans la position
d'assise centrale.
• N'utilisez jamais le même ancrage infé-
rieur pour attacher plusieurs sièges pour
enfant. Pour obtenir les instructions
d'installation type, référez-vous à la sec-
tion « Installation du siège pour enfant
compatible avec le système ISOFIX ».

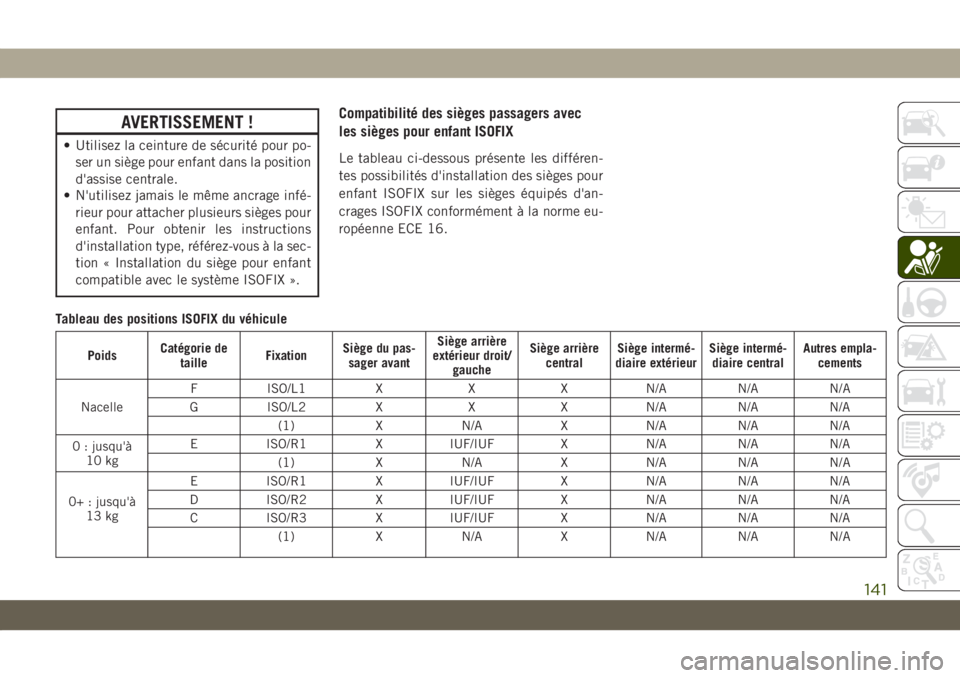

Compatibilité des sièges passagers avec
les sièges pour enfant ISOFIX
Le tableau ci-dessous présente les différen-
tes possibilités d'installation des sièges pour
enfant ISOFIX sur les sièges équipés d'an-
crages ISOFIX conformément à la norme eu-
ropéenne ECE 16.
Tableau des positions ISOFIX du véhicule
PoidsCatégorie de
tailleFixationSiège du pas-
sager avantSiège arrière
extérieur droit/
gaucheSiège arrière
centralSiège intermé-
diaire extérieurSiège intermé-
diaire centralAutres empla-
cements
NacelleF ISO/L1 X X X N/A N/A N/A
G ISO/L2 X X X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0 : jusqu'à
10 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
0+ : jusqu'à
13 kgE ISO/R1 X IUF/IUF X N/A N/A N/A
D ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
141

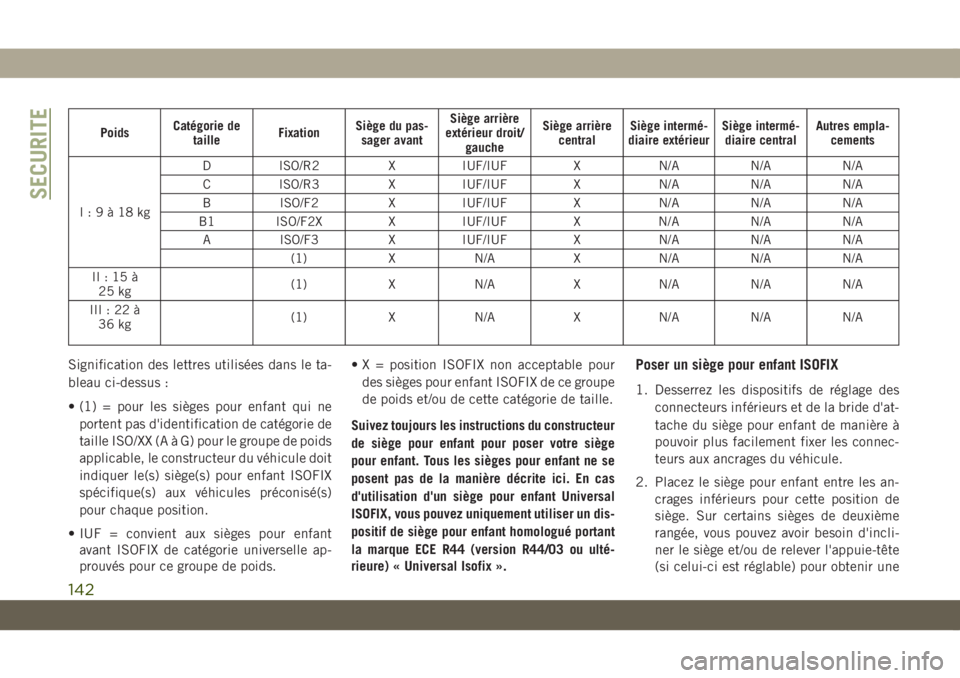

PoidsCatégorie de
tailleFixationSiège du pas-
sager avantSiège arrière
extérieur droit/
gaucheSiège arrière
centralSiège intermé-
diaire extérieurSiège intermé-
diaire centralAutres empla-
cements
I:9à18kgD ISO/R2 X IUF/IUF X N/A N/A N/A
C ISO/R3 X IUF/IUF X N/A N/A N/A
B ISO/F2 X IUF/IUF X N/A N/A N/A
B1 ISO/F2X X IUF/IUF X N/A N/A N/A
A ISO/F3 X IUF/IUF X N/A N/A N/A
(1) X N/A X N/A N/A N/A
II:15à
25 kg(1) X N/A X N/A N/A N/A
III:22à
36 kg(1) X N/A X N/A N/A N/A
Signification des lettres utilisées dans le ta-
bleau ci-dessus :
• (1) = pour les sièges pour enfant qui ne
portent pas d'identification de catégorie de
taille ISO/XX (A à G) pour le groupe de poids
applicable, le constructeur du véhicule doit
indiquer le(s) siège(s) pour enfant ISOFIX
spécifique(s) aux véhicules préconisé(s)
pour chaque position.
• IUF = convient aux sièges pour enfant
avant ISOFIX de catégorie universelle ap-
prouvés pour ce groupe de poids.• X = position ISOFIX non acceptable pour
des sièges pour enfant ISOFIX de ce groupe
de poids et/ou de cette catégorie de taille.
Suivez toujours les instructions du constructeur
de siège pour enfant pour poser votre siège
pour enfant. Tous les sièges pour enfant ne se
posent pas de la manière décrite ici. En cas
d'utilisation d'un siège pour enfant Universal
ISOFIX, vous pouvez uniquement utiliser un dis-
positif de siège pour enfant homologué portant
la marque ECE R44 (version R44/03 ou ulté-
rieure) « Universal Isofix ».Poser un siège pour enfant ISOFIX
1. Desserrez les dispositifs de réglage des
connecteurs inférieurs et de la bride d'at-
tache du siège pour enfant de manière à
pouvoir plus facilement fixer les connec-
teurs aux ancrages du véhicule.
2. Placez le siège pour enfant entre les an-
crages inférieurs pour cette position de
siège. Sur certains sièges de deuxième
rangée, vous pouvez avoir besoin d'incli-
ner le siège et/ou de relever l'appuie-tête
(si celui-ci est réglable) pour obtenir une
SECURITE
142
