NEUTRALISATION DU SELECTEUR DE RAPPORT . . . 246
DESEMBOURBEMENT DU VEHICULE......... 247
REMORQUAGE D'UN VEHICULE EN PANNE...... 248
Sans le porte-clés................ 249
Modèles à traction avant (FWD) — Avec
porte-clés..................... 250
Modèles 4x4................... 250
Crochets de remorquage de secours..... 250
Utilisation de l'œillet de remorquage..... 251
SYSTEME AMELIORE DE REACTION EN CAS
D'ACCIDENT (EARS).................. 253
ENREGISTREUR DE DONNEES EVENEMENTIELLES
(EDR).......................... 253
ENTRETIEN ET REPARATIONS
ENTRETIEN PLANIFIE................. 254Moteur essence 1.4L.............. 254
Moteur essence 2.4L.............. 258
Moteurs diesel.................. 262
COMPARTIMENT MOTEUR.............. 267Moteur 1.4L.................... 267
Moteur 2.4L.................... 268
Moteur diesel 2.0L................ 269
Moteur diesel 1.6L................ 270
Vérification du niveau d'huile......... 271
Appoint de liquide lave-glace......... 272
Batterie sans entretien............. 272
INTERVENTIONS DU CONCESSIONNAIRE...... 273Climatisation (maintenance).......... 273
Balais d'essuie-glace.............. 274
Circuit d'échappement............. 274
Circuit de refroidissement........... 276
Système de freinage.............. 277
Transmission manuelle — Selon
l'équipement................... 278Transmission automatique........... 278
LEVAGE DU VEHICULE................. 279
PNEUS......................... 279
Pneus — Informations générales....... 279
Types de pneus.................. 285
Roues de secours — Selon l'équipement . . 286
Chaînes pour pneu (dispositifs de traction) . 288
Conseils au sujet de la permutation des
pneus........................ 289
CARROSSERIE..................... 290Préserver la carrosserie............. 290
INTERIEUR....................... 291Sièges et parties en tissu............ 291
Parties en plastique et revêtues........ 292
Pièces en cuir................... 292
Surfaces vitrées................. 293
SPECIFICATIONS TECHNIQUES
DONNEES D'IDENTIFICATION............. 294Numéro d'identification du véhicule..... 294
COUPLES DE SERRAGE DE ROUE ET PNEU..... 295Spécifications de couple de serrage..... 295
DIMENSIONS...................... 296
ROUES......................... 299
POIDS.......................... 300
CARBURANTS EXIGES - MOTEUR ESSENCE..... 301
Moteur turbo essence 1.4L........... 301
Moteur essence 2.4L.............. 301
Ethanol....................... 301
Additifs au carburant.............. 302
Identification de l’icône de carburant
conforme à la norme EN16942........ 302
Précautions concernant le circuit
d'alimentation en carburant.......... 304Avertissements concernant le monoxyde de
carbone...................... 304
CARBURANTS EXIGES — MOTEUR DIESEL..... 305Moteur diesel.................. 305
Identification de l’icône de carburant
conforme à la norme EN16942........ 305
CAPACITE DES RESERVOIRS............. 307
LIQUIDES ET LUBRIFIANTS.............. 308
Moteur....................... 308
Châssis....................... 311
CONSOMMATION DE CARBURANT ET EMISSIONS
DE CO2......................... 312
ACCESSOIRES MOPAR................. 313
Accessoires Authentiques Mopar....... 313
MULTIMEDIA
SECURITE INFORMATIQUE.............. 315
UCONNECT 3 AVEC SYSTEME D'AFFICHAGE
5 POUCES, SELON L’EQUIPEMENT.......... 316
Aperçu Uconnect 3 avec affichage de
5 pouces...................... 316
Réglage de l'horloge.............. 317
Paramètres audio................. 317
Fonctionnement de la radio.......... 318
USB/Prise audio (AUX) /Fonctionnement du
Bluetooth..................... 319
Réponse vocale (non compatible
avec iPhone)................... 320
Apps — Selon l'équipement.......... 321
UCONNECT 4 AVEC AFFICHAGE DE 7 POUCES.... 322Aperçu Uconnect 4............... 322
Glisser-deposer dans la barre de menus . . . 324
Radio....................... 325
Pôle multimédia – USB/Prise audio (AUX) –
Selon l'équipement............... 327
9

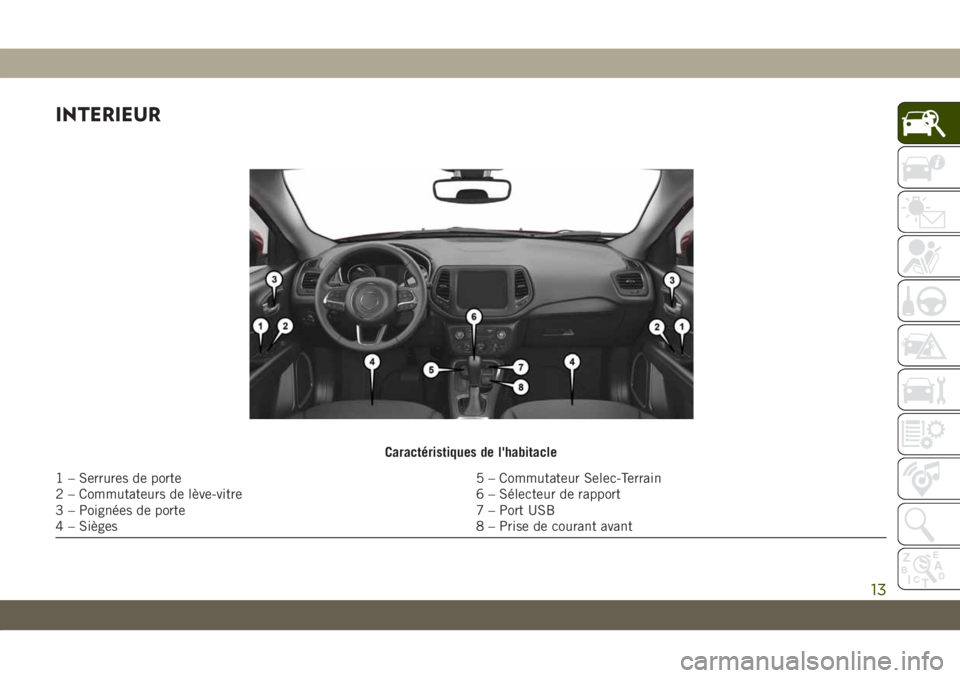

INTERIEUR
Caractéristiques de l'habitacle
1 – Serrures de porte 5 – Commutateur Selec-Terrain
2 – Commutateurs de lève-vitre 6 – Sélecteur de rapport
3 – Poignées de porte 7 – Port USB
4 – Sièges 8 – Prise de courant avant
13

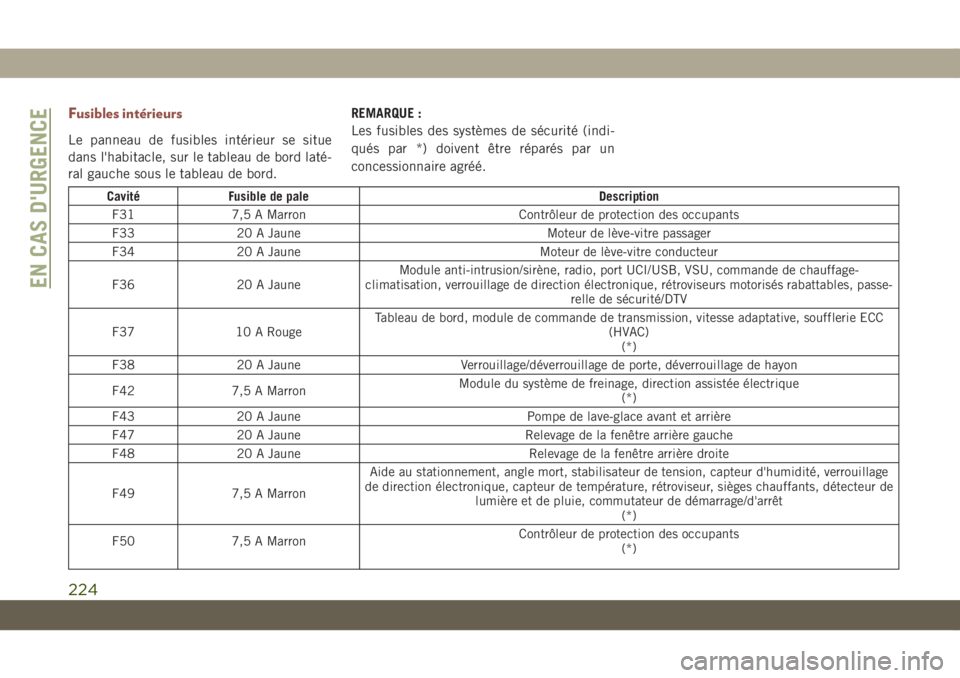

Fusibles intérieurs
Le panneau de fusibles intérieur se situe
dans l'habitacle, sur le tableau de bord laté-
ral gauche sous le tableau de bord.REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Cavité Fusible de pale Description
F31 7,5 A Marron Contrôleur de protection des occupants
F33 20 A Jaune Moteur de lève-vitre passager
F34 20 A Jaune Moteur de lève-vitre conducteur
F36 20 A JauneModule anti-intrusion/sirène, radio, port UCI/USB, VSU, commande de chauffage-
climatisation, verrouillage de direction électronique, rétroviseurs motorisés rabattables, passe-
relle de sécurité/DTV
F37 10 A RougeTableau de bord, module de commande de transmission, vitesse adaptative, soufflerie ECC
(HVAC)
(*)
F38 20 A Jaune Verrouillage/déverrouillage de porte, déverrouillage de hayon
F42 7,5 A MarronModule du système de freinage, direction assistée électrique
(*)
F43 20 A Jaune Pompe de lave-glace avant et arrière
F47 20 A Jaune Relevage de la fenêtre arrière gauche
F48 20 A Jaune Relevage de la fenêtre arrière droite
F49 7,5 A MarronAide au stationnement, angle mort, stabilisateur de tension, capteur d'humidité, verrouillage
de direction électronique, capteur de température, rétroviseur, sièges chauffants, détecteur de
lumière et de pluie, commutateur de démarrage/d'arrêt
(*)
F50 7,5 A MarronContrôleur de protection des occupants
(*)
EN CAS D'URGENCE
224

SECURITE INFORMATIQUE
Votre véhicule peut être un véhicule connecté
et équipé de réseaux à la fois filaire et sans fil.
Ces réseaux permettent à votre véhicule d'en-
voyer et de recevoir des informations. Ces in-
formations servent au bon fonctionnement des
systèmes et fonctions de votre véhicule.
Votre véhicule peut être pourvu de certaines
fonctions de sécurité destinées à réduire le
risque d'accès non autorisé et illicite aux
systèmes et communications sans fil du véhi-
cule. Les solutions logicielles pour véhicules
continuent à évoluer au fil du temps, et FCA,
en collaboration avec ses fournisseurs, éva-
lue les avancées et les adopte au besoin. De
la même manière qu'un ordinateur ou autre
appareil, votre véhicule peut nécessiter des
mises à jour logicielles pour améliorer l'utili-
sation et les performances de vos systèmes,
ou pour réduire le risque d'accès non autorisé
et illicite aux systèmes de votre véhicule.
Le risque d'accès non autorisé et illicite aux
systèmes de votre véhicule demeure toute-
fois, même si la version la plus récente du
logiciel du véhicule (le logiciel Uconnect, par
exemple) est installée.
AVERTISSEMENT !
• Il est impossible de connaître ou de
prévoir les résultats possibles en cas de
faille des systèmes de votre véhicule. Il
est possible que les systèmes du véhi-
cule, y compris ceux associés à la sécu-
rité, soient affectés, ou qu'une perte de
contrôle du véhicule survienne et pro-
voque un accident entraînant des bles-
sures graves, voire mortelles.
• Insérez des médias (USB, carte SD ou
CD, p. ex) dans votre véhicule UNIQUE-
MENT s'ils proviennent d'une source
fiable. Les médias d'origine inconnue
peuvent contenir des logiciels mal-
veillants qui, s'ils sont installés sur votre
véhicule, peuvent augmenter la possibi-
lité de faille des systèmes de votre véhi-
cule.
• Comme toujours, si vous constatez un
comportement inhabituel du véhicule,
faites-le immédiatement contrôler par
votre concessionnaire agréé le plus
proche.REMARQUE :
• FCA ou votre concessionnaire peut vous
contacter directement concernant les
mises à jour logicielles.
• Afin d'aider à l'amélioration de la sécurité
du véhicule et à la réduction du risque de
faille de sécurité, les propriétaires de véhi-
cule doivent :
– Connecter et utiliser uniquement des
appareils médias de confiance (télé-
phone portable, USB et CD personnels,
p. ex.).
La confidentialité des communications fi-
laires et sans fil ne peut être assurée. Des
tiers peuvent illégalement intercepter des in-
formations et communications privées sans
votre consentement. Pour plus d'informa-
tions, référez-vous à la section « Sécurité
informatique du système de diagnostic em-
barqué (OBD II) » du chapitre « Présentation
de votre tableau de bord » de votre manuel de
l'utilisateur.
315

• Maintenez l'un ou l'autre des boutons de
recherche enfoncé pour passer des stations
sans s'arrêter.
USB/Prise audio (AUX) /Fonctionnement
du Bluetooth
USB/AUX
La prise USB/AUX se trouve au centre de la
zone de sélection de rapport, au-dessous des
commandes HVAC.
• Le mode USB/iPod est activé en insérant
une clé USB ou un câble d'iPod dans le
port USB ou en appuyant sur le bouton
MEDIA situé sur la façade en dessous de
l'affichage. Une fois dans le mode média,
appuyez sur le bouton « Source » sur l'écran
tactile et sélectionnez USB/iPod.
REMARQUE :
La source USB affiche « iPod » uniquement
lorsqu'un produit Apple est connecté au port
USB.
• Appuyez sur le bouton MEDIA de la façade,
appuyez sur la touche « Source » sur l'écran
tactile puis sélectionnez USB/iPod pour
changer de mode pour le périphérique
USB. Si l'appareil est connecté, la musique
de votre appareil portatif sera jouée via les
haut-parleurs du véhicule.Prise audio (AUX)
La prise AUX permet de connecter un appa-
reil portatif, comme un lecteur MP3 ou un
iPod, à la radio et d'utiliser le système audio
du véhicule, via un câble audio de 3,5 mm,
pour amplifier la source et la diffuser via les
haut-parleurs du véhicule.
• Appuyez sur le bouton MEDIA (Médias) de
la façade, appuyez sur le bouton « Source »
sur l'écran tactile puis sélectionnez « AUX »
pour changer de mode pour le périphérique
AUX.
• Les fonctions de l'appareil portatif sont
contrôlées par les boutons de l'appareil. Le
volume peut toutefois être contrôlé à l'aide
de la radio ou de l'appareil portatif.
Bluetooth
Si vous utilisez un équipement Bluetooth,
vous pouvez également diffuser de la mu-
sique vers le système audio de votre véhicule.
Port USB et prise audio (AUX)
1 – Port USB
2 – Prise audio/AUX
319

Appuyez sur le bouton MEDIA (Médias) de la
façade, appuyez sur le bouton « Source » sur
l'écran tactile puis sélectionnez « Bluetooth »
pour changer de mode pour le périphérique
Bluetooth. Si l'appareil est jumelé, la mu-
sique de votre appareil portatif sera jouée via
les haut-parleurs du véhicule.
REMARQUE :
Si vous modifiez le nom de l'appareil dans les
paramètres Bluetooth de votre appareil (le
cas échéant) et l'appareil est connecté au
système Bluetooth, le système peut modifier
la piste en cours de lecture.
Pôles multimédia disponibles Uconnect 3 avec
affichage de 5 pouces
Uconnect 3 Pôle multi-
média (USB,
ports AUX)Port USB à
distance (to-
talement
fonctionnel)
SO
S = équipement de série
O = équipement en option
Réponse vocale (non compatible avec
iPhone)
Une fois votre système Uconnect jumelé avec
un appareil mobile compatible, le système
peut annoncer un nouveau message texte
entrant et vous le lire sur le système audio du
véhicule. Vous pouvez répondre au message
en utilisant la reconnaissance vocale, en sé-
lectionnant ou en prononçant l'un des
18 messages prédéfinis.
Pour ce faire :
1. Appuyez sur le bouton de reconnaissance
vocale (VR)
ou sur le bouton « Phone »
(Téléphone) et attendez le bip, puis dites
« Reply » (Répondre). Le système
Uconnect vous demande : « Please say
the message you would like to send »
(Veuillez prononcer le message que vous
souhaitez envoyer).
2. Attendez le bip, puis prononcez l'un des
messages prédéfinis. (En cas de doute,
vous pouvez dire « Help » (Aide).) Le
système Uconnect vous lit alors les mes-
sages prédéfinis autorisés.3. Dès que vous entendez le message que
vous souhaitez envoyer, vous pouvez inter-
rompre la liste en appuyant sur le bouton
« Uconnect Phone » et en prononçant la
phrase. Le système Uconnect confirme le
message en le répétant.
4. Appuyez sur le bouton Phone (Téléphone)
et dites « Send » (Envoyer).
REPONSES VOCALES PREDEFINIES
Yes. (Oui.)Stuck in traf-
fic. (Bloqué
dans la circu-
lation.)See you later.
(A plus tard.)
No. (Non.)Start without
me. (Com-
mencez sans
moi.)I’ll be late.
(Je serai en
retard.)
Okay. (D'ac-
cord.)Where are
you? (Où
êtes-vous ?)I will be <5,
10, 15, 20,
25, 30, 45,
60>* minu-
tes late. (Je
serai en re-
tard de <5,
10, 15, 20,
25, 30, 45,
60>* minu-
tes.) Call me.
(Appelez-
moi.)Are you there
yet? (Etes-
vous déjà sur
place ?)
MULTIMEDIA
320

Pôle multimédia – USB/Prise audio (AUX)
– Selon l'équipementIl existe plusieurs manières d'écouter la mu-
sique de vos lecteurs MP3 ou des dispositifs
USB sur le système audio de votre véhicule.
Appuyez sur le bouton « Media » (Médias) de
l'écran tactile pour commencer.
Prise audio (AUX)
• La prise AUX permet de connecter un péri-
phérique à la radio et d'utiliser le système
audio du véhicule, via un câble audio de
3,5 mm, pour amplifier la source et la
diffuser par les haut-parleurs du véhicule.
• Une pression sur le bouton « AUX » de
l'écran tactile permet de passer en mode
auxiliaire si une prise audio est connectée,
ce qui vous permet d'écouter la musique de
votre périphérique par les haut-parleurs du
véhicule. Pour activer AUX, brancher la
prise audio.
• Les fonctions du périphérique sont contrô-
lées par les boutons du périphérique. Le
volume peut être contrôlé à l'aide de la
radio ou du périphérique.• Pour acheminer le câble audio hors de la
console centrale, utilisez la découpe d'ac-
cès à l'avant de la console.
Port USB
• Connectez votre appareil compatible au
port USB à l'aide d'un câble USB. Vous
pouvez également lire les fichiers audio
enregistrés sur des clés USB. Le son du
dispositif audio peut être retransmis par le
système audio du véhicule, qui affiche les
métadonnées sur l'écran de la radio (ar-
tiste, titre de piste, album, etc.).
• Vous avez également la possibilité de
contrôler votre dispositif USB compatible
(si connecté) à l'aide des commandes audio
au volant ou de la radio pour lire une piste,
passer à la piste précédente ou suivante,
naviguer dans le système de fichiers et
afficher le contenu enregistré.
• La batterie du dispositif se recharge lors de
la connexion au port USB/AUX (si cette
fonction est prise en charge par le dispositif
audio).
Pôle multimédia Uconnect
1 – Port USB
2 – Port AUX
327

REMARQUE :
Lors de la première connexion, le système
peut nécessiter plusieurs minutes avant de
lire votre musique suivant le nombre de fi-
chiers enregistrés sur votre appareil. Par
exemple, le système prendra environ cinq
minutes toutes les 1 000 chansons chargées
sur l'appareil. Les fonctions Shuffle (lecture
aléatoire) et Browse (navigation dans le sys-
tème de fichiers) sont également désactivées
pendant la phase de reconnaissance de l'ap-
pareil. Ce processus est nécessaire pour une
utilisation optimale des fonctionnalités et ne
se déroule que lors de la première connexion.
Les fois suivantes, ce processus prendra
beaucoup moins de temps, sauf en cas de
modification ou d'ajout de nouveaux titres à
votre liste de lecture.
Lecture audio Bluetooth
• Si le véhicule est équipé de la commande
vocale Uconnect, votre dispositif Bluetooth
peut également diffuser de la musique sur
le système audio de votre véhicule. Votre
appareil connecté doit être compatible
Bluetooth et jumelé à votre système (voir
Uconnect Phone pour les instructions de
jumelage). Vous pouvez accéder à la mu-sique de votre périphérique Bluetooth
connecté en appuyant sur le bouton
Bluetooth sur l'écran tactile lorsque vous
êtes en mode Média.
Commandes multimédiaLes commandes sont accessibles en ap-
puyant sur le bouton souhaité sur l'écran
tactile et en choisissant AUX, USB ou
Bluetooth.
REMARQUE :
Uconnect passe automatiquement au mode
adéquat lorsque vous connectez ou insérez un
support dans le système pour la première fois.
Android Auto — Selon l'équipement
REMARQUE :
La disponibilité de la fonction dépend de
votre opérateur et du fabricant du téléphone
mobile. Certaines fonctions Android Auto
peuvent ne pas être disponibles dans tous les
pays et/ou toutes les langues.
Android Auto est une fonction de votre sys-
tème Uconnect et de votre smartphone
équipé d'Android 5.0 Lollipop, ou d'une ver-
sion ultérieure et compatible données mo-
biles, qui vous permet d'utiliser votre smart-
phone et un certain nombre des applications
qu'il contient sur l'écran tactile de la radio.
Android Auto affiche automatiquement vos
informations utiles, et les organise sous
formes de cartes simples qui s'affichent
Commandes multimédia
1–Repeat Music Track (Répéter la piste)
2–Music Track And Time (Piste et temps)
3 – Shuffle Music Tracks (Lecture aléatoire)
4 – Music Track Information (Information
sur les pistes)
5–
Show Songs Currently In Queue To Be
Played (Affiche les chansons à venir)
6 – Browse Music By (Rechercher dans les
musique par)
7 – Music Source (Source)
MULTIMEDIA
328
