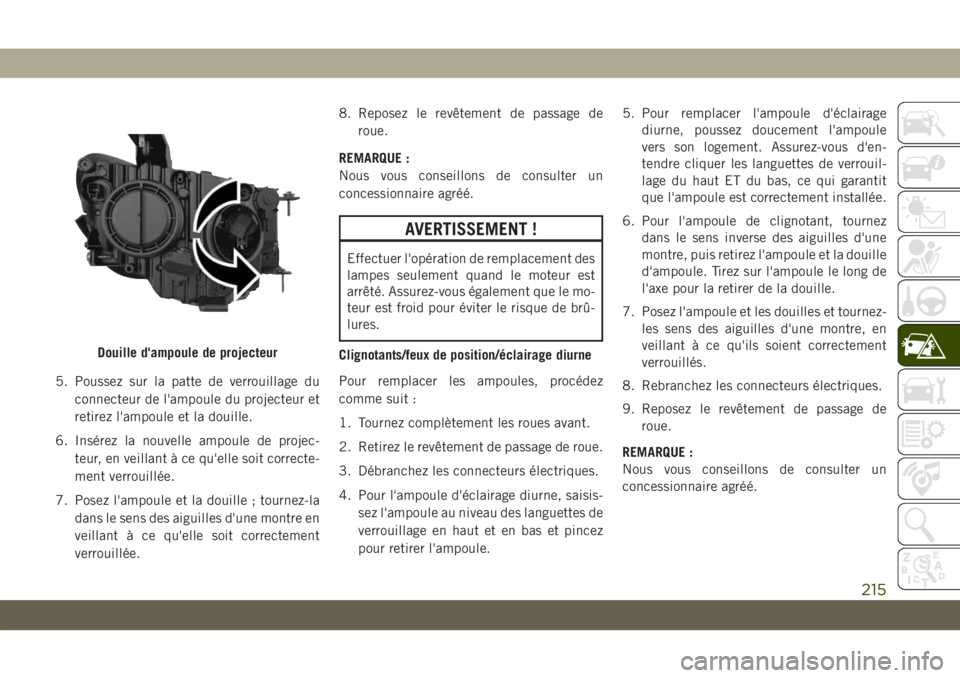

5. Poussez sur la patte de verrouillage du
connecteur de l'ampoule du projecteur et
retirez l'ampoule et la douille.
6. Insérez la nouvelle ampoule de projec-
teur, en veillant à ce qu'elle soit correcte-
ment verrouillée.
7. Posez l'ampoule et la douille ; tournez-la
dans le sens des aiguilles d'une montre en
veillant à ce qu'elle soit correctement
verrouillée.8. Reposez le revêtement de passage de
roue.
REMARQUE :
Nous vous conseillons de consulter un
concessionnaire agréé.
AVERTISSEMENT !
Effectuer l'opération de remplacement des
lampes seulement quand le moteur est
arrêté. Assurez-vous également que le mo-
teur est froid pour éviter le risque de brû-
lures.
Clignotants/feux de position/éclairage diurne
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de roue.
3. Débranchez les connecteurs électriques.
4. Pour l'ampoule d'éclairage diurne, saisis-
sez l'ampoule au niveau des languettes de
verrouillage en haut et en bas et pincez
pour retirer l'ampoule.5. Pour remplacer l'ampoule d'éclairage
diurne, poussez doucement l'ampoule
vers son logement. Assurez-vous d'en-
tendre cliquer les languettes de verrouil-
lage du haut ET du bas, ce qui garantit
que l'ampoule est correctement installée.
6. Pour l'ampoule de clignotant, tournez
dans le sens inverse des aiguilles d'une
montre, puis retirez l'ampoule et la douille
d'ampoule. Tirez sur l'ampoule le long de
l'axe pour la retirer de la douille.
7. Posez l'ampoule et les douilles et tournez-
les sens des aiguilles d'une montre, en
veillant à ce qu'ils soient correctement
verrouillés.
8. Rebranchez les connecteurs électriques.
9. Reposez le revêtement de passage de
roue.
REMARQUE :
Nous vous conseillons de consulter un
concessionnaire agréé.
Douille d'ampoule de projecteur
215

Feux antibrouillard avant
Pour remplacer les ampoules, procédez
comme suit :
1. Tournez complètement les roues avant.
2. Retirez le revêtement de passage de roue.
3. Appuyez sur la languette du connecteur
électrique pour déposer le connecteur
électrique.
4. Tournez l'ampoule dans le sens inverse
des aiguilles d'une montre, puis rempla-
cez l'ampoule.
5. Insérez la nouvelle ampoule dans la
douille, en vérifiant que le l'ampoule est
bien mise en place.6. Rebranchez le connecteur électrique.
7. Reposez le revêtement de passage de
roue.
REMARQUE :
Nous vous conseillons de consulter un
concessionnaire agréé.
Feux arrière latéraux de caisse arrière
Incluent les éléments suivants :
• Feux de position
• Feux stop
• Clignotants
Logement de feu antibrouillard1 – Ampoule
EN CAS D'URGENCE
216

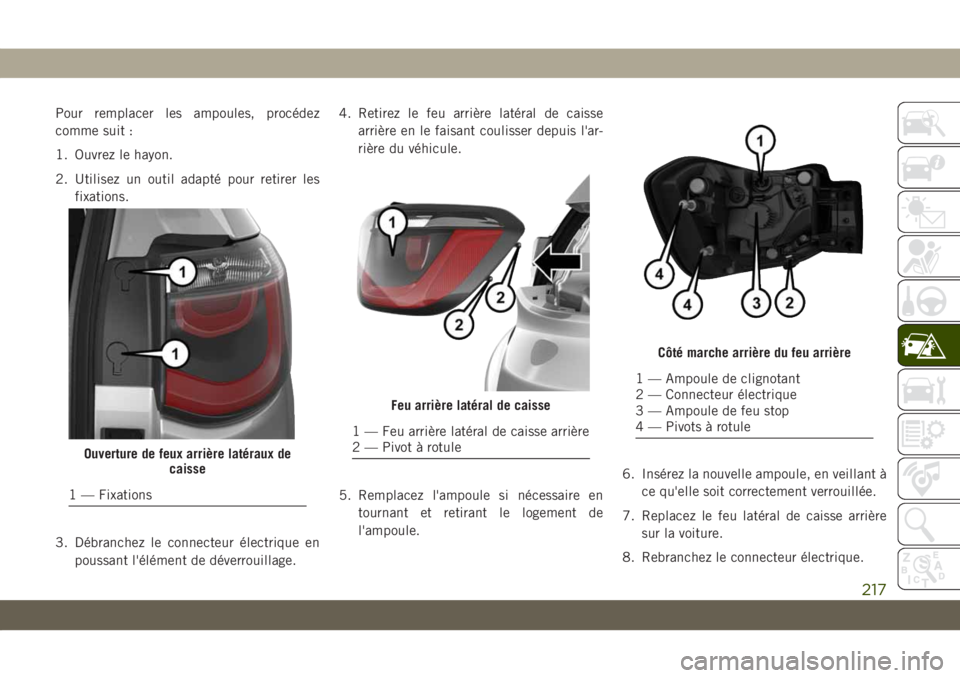

Pour remplacer les ampoules, procédez
comme suit :
1. Ouvrez le hayon.
2. Utilisez un outil adapté pour retirer les
fixations.
3. Débranchez le connecteur électrique en
poussant l'élément de déverrouillage.4. Retirez le feu arrière latéral de caisse
arrière en le faisant coulisser depuis l'ar-
rière du véhicule.
5. Remplacez l'ampoule si nécessaire en
tournant et retirant le logement de
l'ampoule.6. Insérez la nouvelle ampoule, en veillant à
ce qu'elle soit correctement verrouillée.
7. Replacez le feu latéral de caisse arrière
sur la voiture.
8. Rebranchez le connecteur électrique.
Ouverture de feux arrière latéraux de
caisse
1 — Fixations
Feu arrière latéral de caisse
1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
Côté marche arrière du feu arrière
1 — Ampoule de clignotant
2 — Connecteur électrique
3 — Ampoule de feu stop
4 — Pivots à rotule
217

9. Reposez le feu latéral de caisse en veillant
à aligner les pivots à rotule.
10. Installez les fixations et serrez le feu
latéral de caisse.
11. Enfin, fermez le hayon.
REMARQUE :
Nous vous conseillons de consulter un

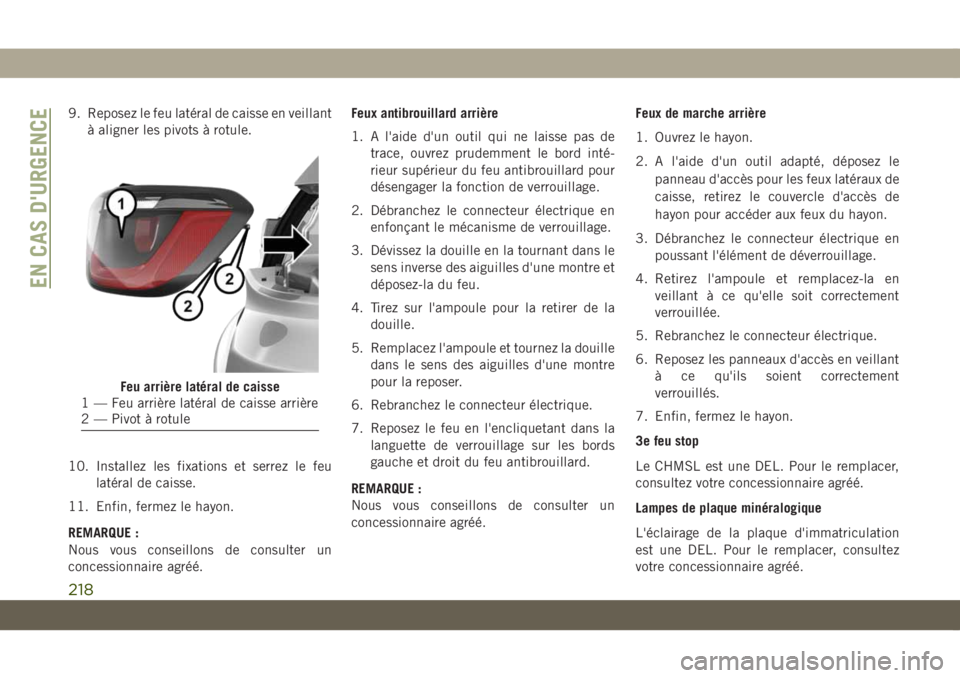

concessionnaire agréé.Feux antibrouillard arrière
1. A l'aide d'un outil qui ne laisse pas de
trace, ouvrez prudemment le bord inté-
rieur supérieur du feu antibrouillard pour
désengager la fonction de verrouillage.
2. Débranchez le connecteur électrique en
enfonçant le mécanisme de verrouillage.
3. Dévissez la douille en la tournant dans le
sens inverse des aiguilles d'une montre et
déposez-la du feu.
4. Tirez sur l'ampoule pour la retirer de la
douille.
5. Remplacez l'ampoule et tournez la douille
dans le sens des aiguilles d'une montre
pour la reposer.
6. Rebranchez le connecteur électrique.
7. Reposez le feu en l'encliquetant dans la
languette de verrouillage sur les bords
gauche et droit du feu antibrouillard.
REMARQUE :
Nous vous conseillons de consulter un
concessionnaire agréé.Feux de marche arrière
1. Ouvrez le hayon.
2. A l'aide d'un outil adapté, déposez le
panneau d'accès pour les feux latéraux de
caisse, retirez le couvercle d'accès de
hayon pour accéder aux feux du hayon.
3. Débranchez le connecteur électrique en
poussant l'élément de déverrouillage.
4. Retirez l'ampoule et remplacez-la en
veillant à ce qu'elle soit correctement
verrouillée.
5. Rebranchez le connecteur électrique.
6. Reposez les panneaux d'accès en veillant
à ce qu'ils soient correctement
verrouillés.
7. Enfin, fermez le hayon.
3e feu stop
Le CHMSL est une DEL. Pour le remplacer,
consultez votre concessionnaire agréé.
Lampes de plaque minéralogique
L'éclairage de la plaque d'immatriculation
est une DEL. Pour le remplacer, consultez
votre concessionnaire agréé.
Feu arrière latéral de caisse1 — Feu arrière latéral de caisse arrière
2 — Pivot à rotule
EN CAS D'URGENCE
218

BOITE A FUSIBLES
AVERTISSEMENT !
• Lorsque vous remplacez un fusible
fondu, utilisez toujours un fusible de
rechange adéquat du même ampérage
que le fusible d'origine. Ne remplacez
jamais un fusible par un autre fusible
d'ampérage supérieur. Ne remplacez ja-
mais un fusible fondu par des câbles en
métal ou tout autre matériau. Ne placez
pas un fusible à l'intérieur d'une cavité
de disjoncteur ou vice versa. L'utilisa-
tion de fusibles incorrects peut entraîner
des blessures graves, des incendies
et/ou des dégâts matériels.
• Avant de remplacer un fusible, assurez-
vous que l'allumage est en position OFF
(hors fonction) et que tous les autres
services sont coupés et/ou désengagés.
• Si le fusible remplacé saute à nouveau,
contactez un concessionnaire agréé.
• Si un fusible de protection générale des
systèmes de sécurité (système d'airbag,
système de freinage), des systèmes
d'unité d'alimentation (système moteur,
AVERTISSEMENT !
système de transmission) ou du système
de direction saute, contactez un conces-
sionnaire agréé.
ATTENTION !
S'il est nécessaire de laver le compartiment
moteur, veillez à ce que l'eau n'entre pas en
contact direct avec la boîte à fusibles et les
moteurs des essuie-glaces avant.
Renseignements généraux
Les fusibles protègent les systèmes élec-
triques en cas de courant excessif.
Lorsqu'un appareil ne fonctionne pas, vous
devez vérifier si l'élément dans le fusible à
lame est rompu/fondu.
En outre, sachez que l'utilisation prolongée
des prises de courant lorsque le moteur est
arrêté peut décharger la batterie.
Emplacement des fusibles
Les fusibles sont groupés dans des contrô-
leurs situés dans le compartiment moteur.
Fusibles du compartiment moteur/Unité
de distribution
Les fusibles du compartiment moteur sont situés
sur le côté gauche du compartiment moteur.
Référez-vous à votre manuel de l'utilisateur
pour plus d'informations.
REMARQUE :
Les fusibles des systèmes de sécurité (indi-
qués par *) doivent être réparés par un
concessionnaire agréé.
Emplacement du panneau de fusibles et
du couvercle
219

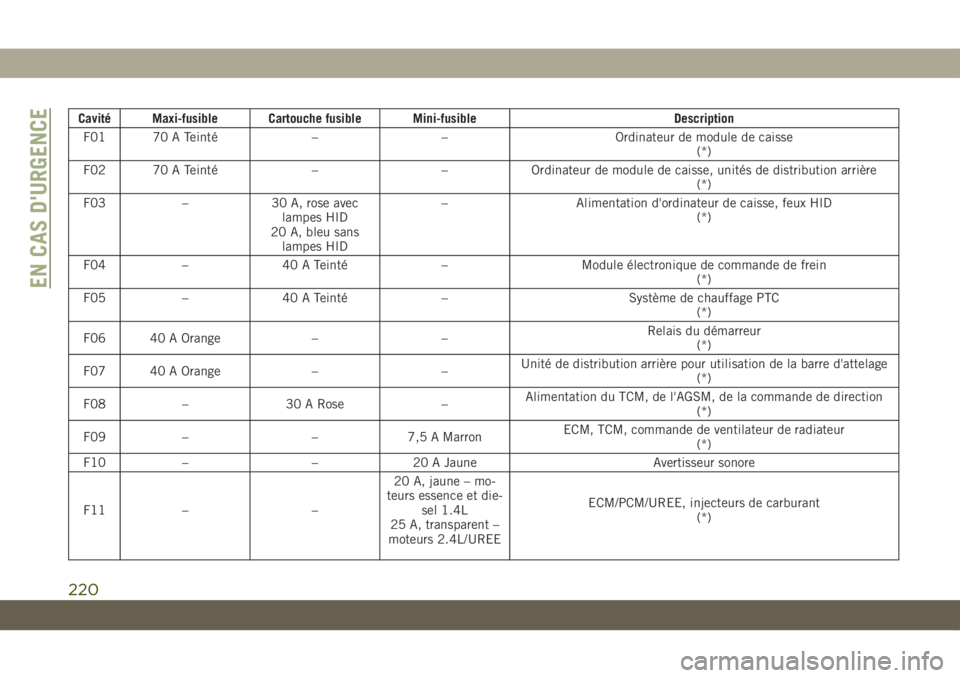

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F01 70 A Teinté – – Ordinateur de module de caisse
(*)
F02 70 A Teinté – – Ordinateur de module de caisse, unités de distribution arrière
(*)
F03 – 30 A, rose avec
lampes HID
20 A, bleu sans
lampes HID– Alimentation d'ordinateur de caisse, feux HID
(*)
F04 – 40 A Teinté – Module électronique de commande de frein
(*)
F05 – 40 A Teinté – Système de chauffage PTC
(*)
F06 40 A Orange – –Relais du démarreur
(*)
F07 40 A Orange – –Unité de distribution arrière pour utilisation de la barre d'attelage
(*)
F08 – 30 A Rose –Alimentation du TCM, de l'AGSM, de la commande de direction
(*)
F09 – – 7,5 A MarronECM, TCM, commande de ventilateur de radiateur
(*)
F10 – – 20 A Jaune Avertisseur sonore
F11 – –20 A, jaune – mo-
teurs essence et die-
sel 1.4L
25 A, transparent –
moteurs 2.4L/UREEECM/PCM/UREE, injecteurs de carburant
(*)
EN CAS D'URGENCE
220

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F14 – – 7,5 A Marron Système de chauffage de carter diesel
(*)
F15 40 A Orange – – Pompe de module de commande des freins
(*)
F16 – – 10 A Rouge Alimentation du module de commande du moteur, transmission
automatique
(*)
F17 – – 10 A Rouge Charges du moteur secondaires
(*)
F18 – – 20 A Jaune Prise de sortie 12 V de l'espace de chargement arrière alimentée
par l'allumage
F19 – – 7,5 A Marron Compresseur de climatisation
F20 – – 20 A Jaune Allume-cigare
F21 – – 20 A Jaune Pompe à carburant
(*)
F22 – – 20 A, jaune – moteur
essence
15 A, bleu – moteur
dieselGaz - Bobine d'allumage/Injecteur de carburant diesel - Compo-
sants Diesel
(*)
F23 – – 30 A Vert Grille de chauffage de fenêtre
F24 – – 15 A Bleu Alimentation de l'unité électronique de transmission automatique
(*)
F30 – – 20 A, jaune (sélec-
tionnable par le
client, se déplace
depuis F18)Prise de sortie 12 V de l'espace de chargement arrière alimentée
en continu par la batterie
221

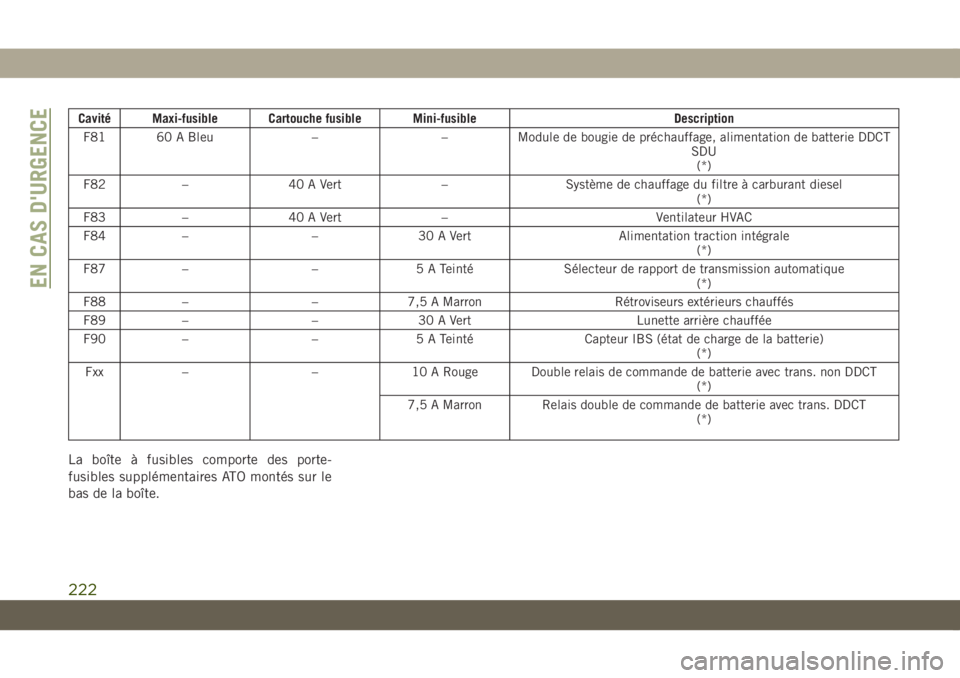

Cavité Maxi-fusible Cartouche fusible Mini-fusible Description
F81 60 A Bleu – – Module de bougie de préchauffage, alimentation de batterie DDCT
SDU
(*)
F82 – 40 A Vert – Système de chauffage du filtre à carburant diesel
(*)
F83 – 40 A Vert – Ventilateur HVAC
F84 – – 30 A Vert Alimentation traction intégrale
(*)
F87 – – 5 A Teinté Sélecteur de rapport de transmission automatique
(*)
F88 – – 7,5 A Marron Rétroviseurs extérieurs chauffés
F89 – – 30 A Vert Lunette arrière chauffée
F90 – – 5 A Teinté Capteur IBS (état de charge de la batterie)
(*)
Fxx – – 10 A Rouge Double relais de commande de batterie avec trans. non DDCT
(*)
7,5 A Marron Relais double de commande de batterie avec trans. DDCT
(*)
La boîte à fusibles comporte des porte-
fusibles supplémentaires ATO montés sur le
bas de la boîte.
EN CAS D'URGENCE
